新人教版九年级物理第十六章第四节：变阻器.pptx

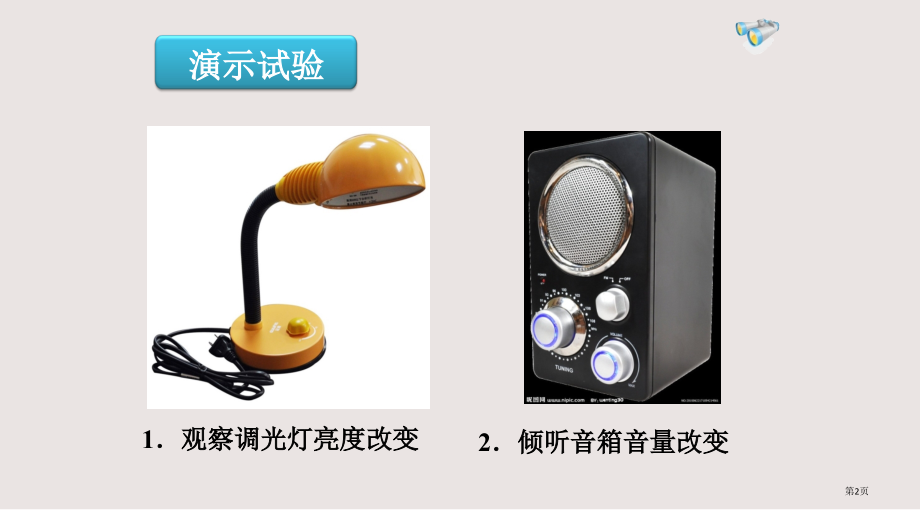

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2021/10/3,#,变阻器,第十六章 第节,第1页,1,观察调光灯亮度改变,2,倾听音箱音量改变,演示试验,第2页,沿铅笔芯移动导线夹，小灯泡亮度怎样改变？,你认为灯泡亮度为何会这么改变？,铅笔芯,想想做做,第3页,一、变阻器,滑动变阻器,能改变接入电路中电阻大小元件叫做,变阻器,。,电阻箱,第4页,（,3,）元件符号：,（,2,）结构示意图：,2,图示,（,1,）实物图：,二、滑动变阻器,1,工作原理：改变接入电路中电阻线长度来改变接入电阻，从而改变电流。,第5页,（,1,）,观察滑动变阻器结构,（,2,）滑动变阻器使用：,应串联在电路中，接入两个接线柱，,AB,中一个，,CD,中一个，即要“一上一下”。,3,练习使用滑动变阻器,第6页,连接滑动变阻器,连通电路前应将滑片放到什么位置上？,想一想,（,3,）,试验：用滑动变阻器改变小灯泡亮度,第7页,（,4,）试验：用滑动变阻器控制电阻两端电压,闭合开关,S,，调整滑动变阻器滑片，使定值电阻,R,两端电压成整数倍地改变。,换用不一样定值电阻，使电阻成整数倍地改变，闭合开关,S,，调整滑动变阻器滑片，保持每次接入定值电阻两端电压不变。,连接电路,S,第8页,能表示出阻值变阻器。,旋钮式,电阻箱,三、电阻箱,内部结构,第9页,电位器,四、变阻器应用,第10页,电位器,第11页,汽车油量表原理,练一练,第12页,1,能改变接入电路中电阻大小元件叫做变阻器,。,3,电位器是变阻器在生活中应用。,2,滑动变阻器经过,改变接入电路中电阻线长度来改变接入电阻，从而改变电流，,应串联在电路，接线注意“一上一下”。,课堂小结,第13页,
