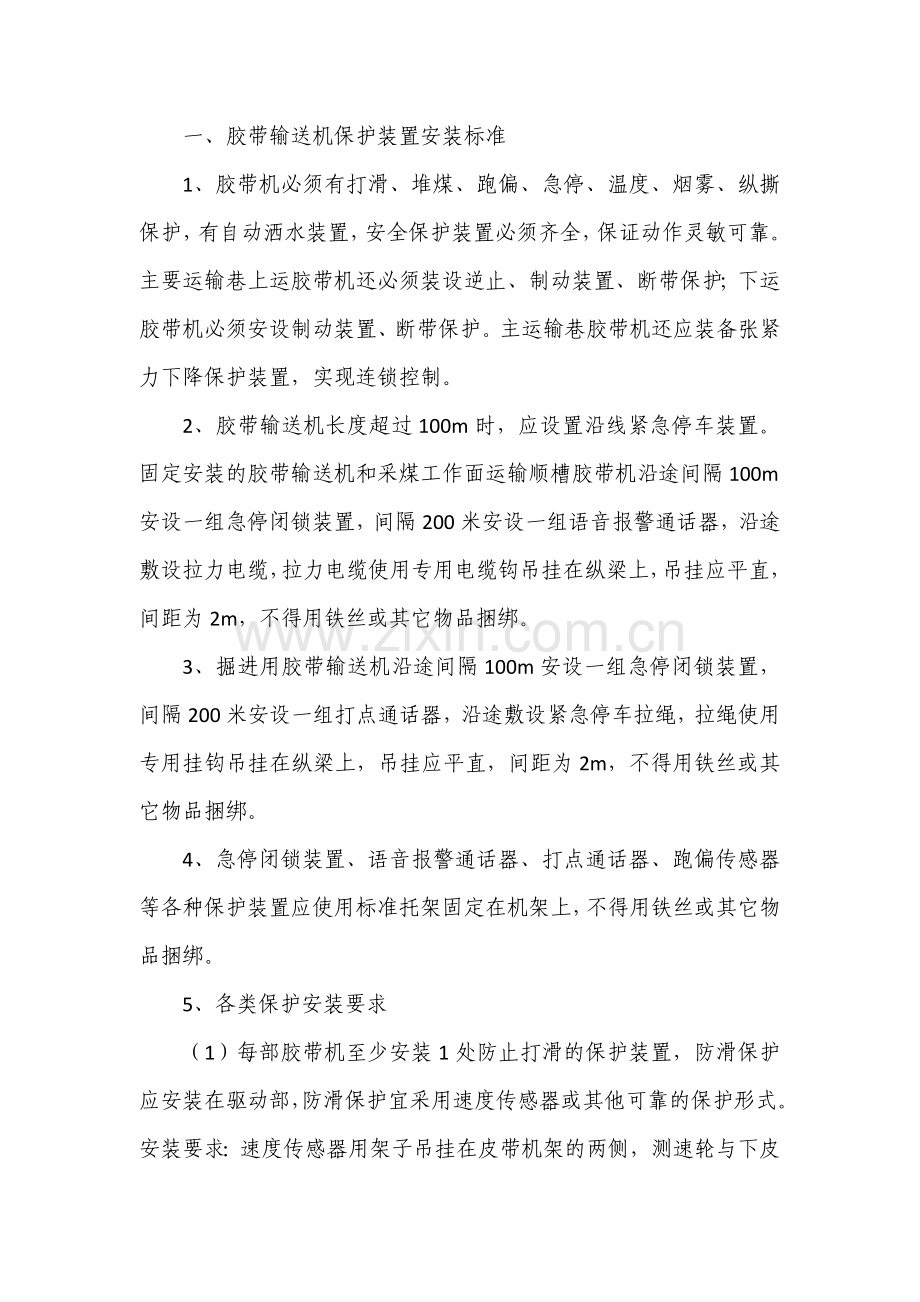

胶带输送机保护安装管理规定.docx

一、胶带输送机保护装置安装标准
1、胶带机必须有打滑、堆煤、跑偏、急停、温度、烟雾、纵撕保护，有自动洒水装置，安全保护装置必须齐全，保证动作灵敏可靠。主要运输巷上运胶带机还必须装设逆止、制动装置、断带保护；下运胶带机必须安设制动装置、断带保护。主运输巷胶带机还应装备张紧力下降保护装置，实现连锁控制。
2、胶带输送机长度超过100m时，应设置沿线紧急停车装置。固定安装的胶带输送机和采煤工作面运输顺槽胶带机沿途间隔100m安设一组急停闭锁装置，间隔200米安设一组语音报警通话器，沿途敷设拉力电缆，拉力电缆使用专用电缆钩吊挂在纵梁上，吊挂应平直，间距为2m，不得用铁丝或其它物品捆绑。
3、掘进用胶带输送机沿途间隔100m安设一组急停闭锁装置，间隔200米安设一组打点通话器，沿途敷设紧急停车拉绳，拉绳使用专用挂钩吊挂在纵梁上，吊挂应平直，间距为2m，不得用铁丝或其它物品捆绑。
4、急停闭锁装置、语音报警通话器、打点通话器、跑偏传感器等各种保护装置应使用标准托架固定在机架上，不得用铁丝或其它物品捆绑。
5、各类保护安装要求
（1）每部胶带机至少安装1处防止打滑的保护装置，防滑保护应安装在驱动部，防滑保护宜采用速度传感器或其他可靠的保护形式。
安装要求：速度传感器用架子吊挂在皮带机架的两侧，测速轮与下皮带接触，使皮带带动轮转动。
（2）矿井主运输胶带机、集中运输胶带机、顺槽胶带机每个卸载点至少安装1组堆煤保护，堆煤保护宜采用接地电阻式保护。
堆煤保护安装要求：
a、两部带式输送机转载搭接处，堆煤保护触头应在卸载滚筒前方吊挂，根据落煤点实际抛物线安装（以免引起保护误动作），且吊挂高度不得高于卸载滚筒底皮带下沿。
b、使用溜煤槽的胶带，堆煤保护触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿。
c、胶带与煤仓直接搭接时，在煤仓满仓位置安装一个堆煤保护，根据落煤点实际抛物线安装（以免引起保护误动作），堆煤保护控制线不得高于卸载滚筒底皮带下沿。
d、堆煤保护控制线应自巷道顶板垂直引下，传感器触头垂直吊挂，并可靠固定，严禁随风流摆动，以免引起保护误动作。
e、胶带机机头安装有除铁器或其它设施，影响堆煤保护传感器安装时，应加专用托架安装，确保传感器固定牢靠。
（3）胶带机机头、机尾处至少各安装1组防跑偏开关。
安装要求：跑偏开关的作用点距皮带边不能大于100mm。架子用槽钢固定保证不摆动。
（4）烟雾保护安装要求：胶带输送机烟雾保护应安装在带式输送机机头驱动滚筒下风侧l0～l5m处的输送机正上方，烟雾传感器应垂直吊挂，距顶板不大于300mm，当输送机为多滚筒驱动时应以靠近机头处滚筒为准。
（5）主运输巷胶带机每个卸载点至少安装1组防撕裂保护。
安装要求：防撕裂保护安装距离卸料点不得超过5米。纵撕传感器安装在皮带纵梁上用槽钢焊接牢固，传感器拉伸另一头固定在另一根纵梁槽钢上，拉绳距皮带面50mm以内。
（6）超温自动洒水装置安装要求
a.温度传感器的安装：要求每一个驱动滚筒处安装一个温度传感器，温度传感器应安装在沿驱动滚筒的中部（轴向），距滚筒表面100mm位置。
b.滚筒处的洒水管路：要求采用DN20镀锌钢管制作，沿驱动滚筒轴向平行布置，距滚筒表面300mm处。喷嘴的喷洒方向应在带面与驱动滚筒的脱离点至滚筒水平中心线之间。掘进用胶带机洒水管路要求在驱动滚筒两侧的固定架上分别固定1个喷嘴（喷嘴的喷射方向向着驱动滚筒与带面的脱离点处），当发生烟雾或温度超限时，水可以直接喷洒在驱动滚筒的表面与带面的脱离点处，起到灭火作用。
保护特性：当切断停止带式输送机电源时，逆止制动装置应可靠动作，并能够及时停止带式输送机运行，防止输送机反向下滑运行。
