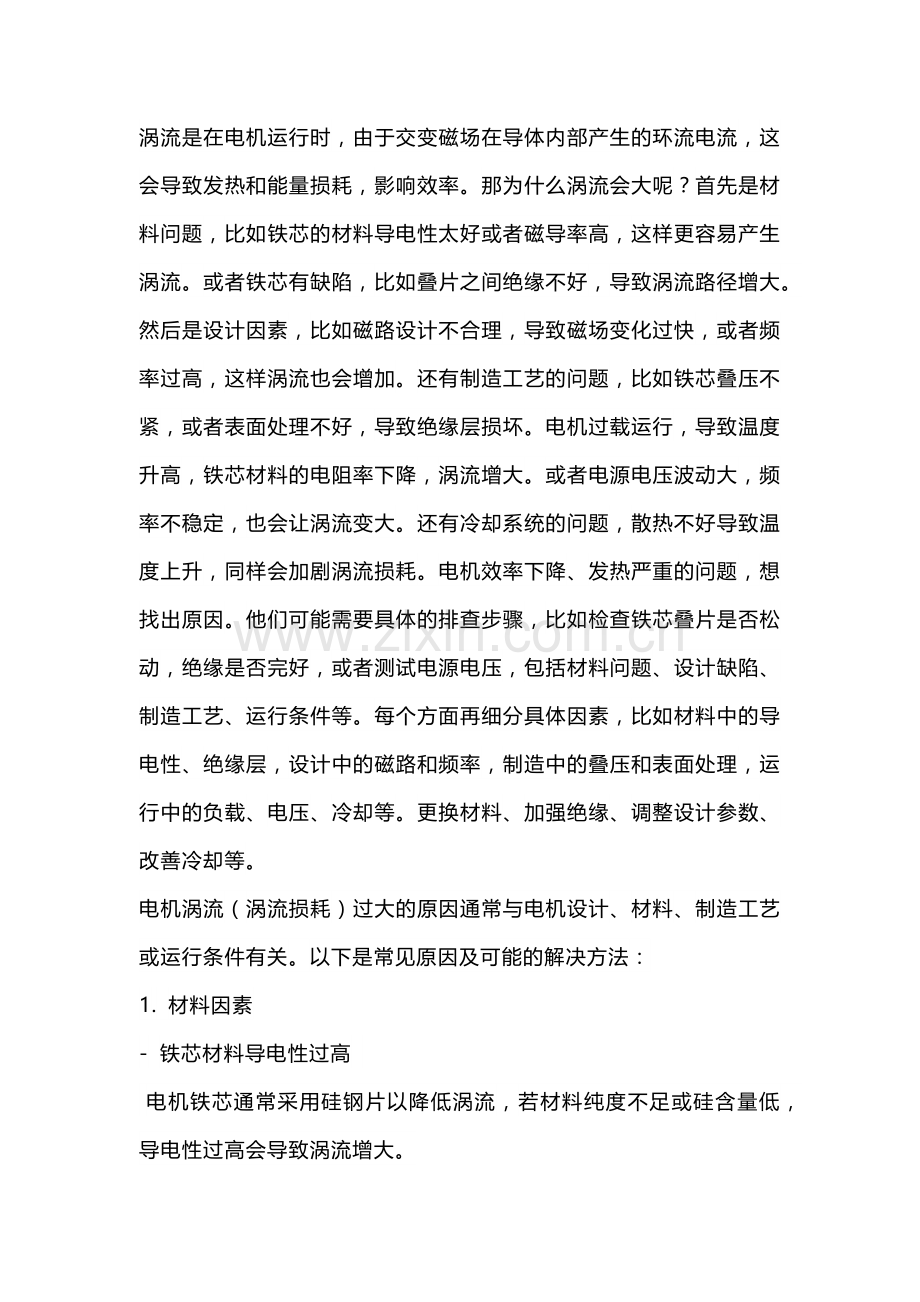

电机产生涡流的原因.docx

涡流是在电机运行时，由于交变磁场在导体内部产生的环流电流，这会导致发热和能量损耗，影响效率。那为什么涡流会大呢？首先是材料问题，比如铁芯的材料导电性太好或者磁导率高，这样更容易产生涡流。或者铁芯有缺陷，比如叠片之间绝缘不好，导致涡流路径增大。然后是设计因素，比如磁路设计不合理，导致磁场变化过快，或者频率过高，这样涡流也会增加。还有制造工艺的问题，比如铁芯叠压不紧，或者表面处理不好，导致绝缘层损坏。电机过载运行，导致温度升高，铁芯材料的电阻率下降，涡流增大。或者电源电压波动大，频率不稳定，也会让涡流变大。还有冷却系统的问题，散热不好导致温度上升，同样会加剧涡流损耗。电机效率下降、发热严重的问题，想找出原因。他们可能需要具体的排查步骤，比如检查铁芯叠片是否松动，绝缘是否完好，或者测试电源电压，包括材料问题、设计缺陷、制造工艺、运行条件等。每个方面再细分具体因素，比如材料中的导电性、绝缘层，设计中的磁路和频率，制造中的叠压和表面处理，运行中的负载、电压、冷却等。更换材料、加强绝缘、调整设计参数、改善冷却等。
电机涡流（涡流损耗）过大的原因通常与电机设计、材料、制造工艺或运行条件有关。以下是常见原因及可能的解决方法：
1. 材料因素
- 铁芯材料导电性过高
 电机铁芯通常采用硅钢片以降低涡流，若材料纯度不足或硅含量低，导电性过高会导致涡流增大。
 - 解决方法：更换为低损耗、高电阻率的硅钢片。
- 铁芯绝缘层损坏
 硅钢片之间涂覆的绝缘漆或氧化层若脱落、破损，会导致片间短路，形成涡流路径。
 - 解决方法：检查铁芯叠片绝缘层，修复或重新涂覆绝缘漆。
2. 设计缺陷
- 磁路设计不合理
 磁路中存在高磁密区域（如气隙不均匀、磁饱和），导致交变磁场强度过高，涡流增大。
 - 解决方法：优化磁路设计，避免磁路不平衡或局部饱和。
- 工作频率过高
 涡流损耗与频率的平方成正比，高频运行会显著增加涡流。
 - 解决方法：调整电源频率（如变频器控制），或采用更耐高频的叠片材料。
3. 制造工艺问题
- 铁芯叠压不紧
 硅钢片叠压时若存在间隙或压力不均，导致叠片间接触不良，形成较大涡流回路。
 - 解决方法：重新叠压铁芯，确保紧密均匀。
- 表面毛刺或加工损伤
 冲片加工时产生的毛刺或机械损伤会破坏绝缘层，形成导电通路。
 - 解决方法：清理叠片毛刺，修复表面损伤。
4. 运行条件异常
- 过载或温升过高
 电机过载运行时，铁芯温度升高，材料电阻率下降，涡流损耗加剧。
 - 解决方法：避免过载，检查散热系统（如风扇、冷却液）。
- 电源电压波动或谐波
 电压过高、不平衡或含有谐波分量，会导致磁场畸变，增加涡流。
 - 解决方法：稳定电源电压，加装滤波装置消除谐波。
5. 其他原因
- 冷却系统失效
 散热不良导致铁芯温度持续升高，进一步降低材料电阻率。
 - 解决方法：检查冷却风扇、风道或水冷系统是否正常。
- 铁芯叠片厚度过大
 硅钢片厚度越厚，涡流路径越长，损耗越大（通常采用0.35mm或更薄的硅钢片）。
 - 解决方法：更换更薄的硅钢片以减少涡流路径。
检查步骤
1. 测量铁芯温度：高温可能表明涡流过大。
2. 检查绝缘层：观察叠片间是否有变色、烧蚀或绝缘漆脱落。
3. 分析电源质量：检测电压、频率和谐波含量。
4. 验证负载情况：确认是否长期过载运行。
5. 拆解检查：必要时拆开电机检查铁芯叠片状态。
针对性优化材料和设计、改善运行条件，可有效降低涡流损耗，提高电机效率。
