暖通空调课件Ch1.ppt

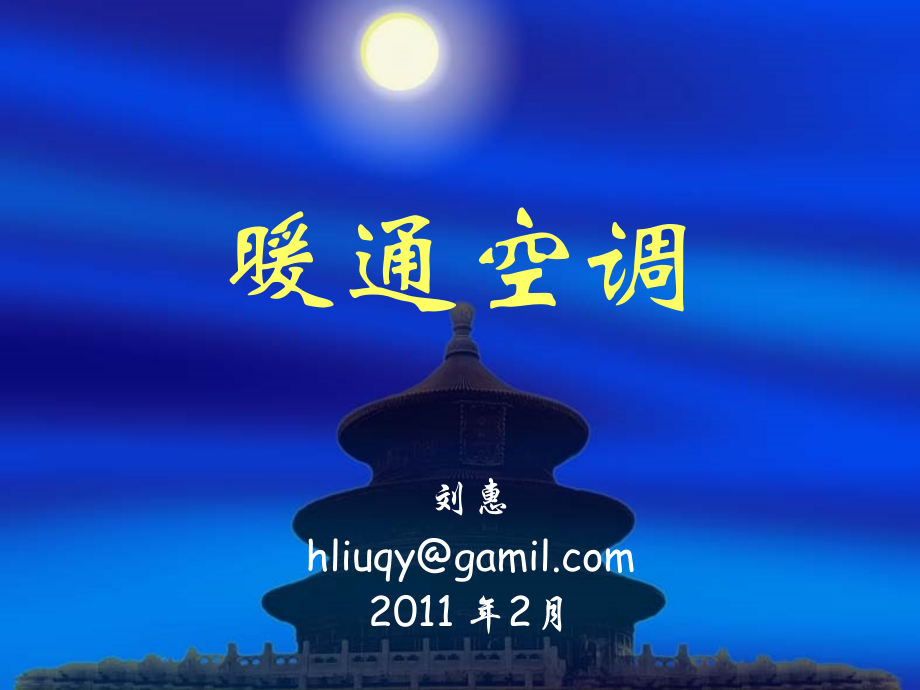

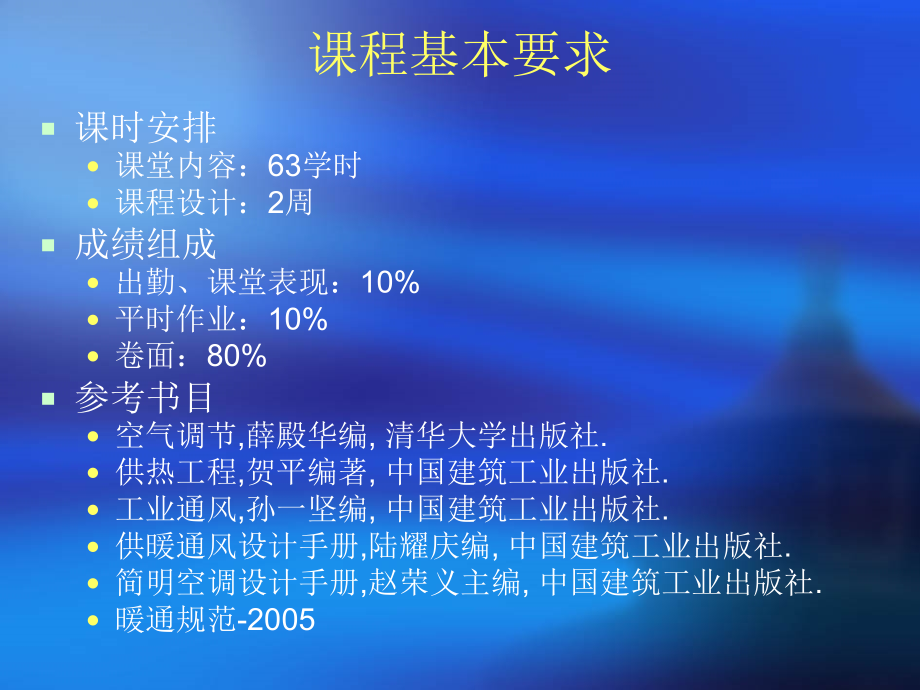

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,暖通空调,刘惠,hliuqy,2011,年,2,月,课程基本要求,课时安排,课堂内容：,63,学时,课程设计：,2,周,成绩组成,出勤、课堂表现：,10%,平时作业：,10%,卷面：,80%,参考书目,空气调节,薛殿华编,清华大学出版社,.,供热工程,贺平编著,中国建筑工业出版社,.,工业通风,孙一坚编,中国建筑工业出版社,.,供暖通风设计手册,陆耀庆编,中国建筑工业出版社,.,简明空调设计手册,赵荣义主编,中国建筑工业出版社,.,暖通规范,-2005,第一章 绪论,1-1,采暖通风与空气调节的含义,1-2,采暖通风与空调系统的工作原理,1-3,暖通空调系统的分类,1-4,暖风空调技术的发展概况,1-1,采暖通风与空气调节的含义,一、建筑与建筑环境,1,、建筑：,由围护结构构成的人类在其中生活与工作场所。,2,、围护结构,墙、顶、在面、门、窗等构筑物，分为外围护结构与内围护结构。,3,、建筑环境：,建筑内冷暖、湿度、空气洁净度、空气流速、声、光等组成。,4,、环境作用,对人类的健康、寿命、工作效率、产品质量、科研进行等方面的影响。,舒适性：,温湿度宜人，空气清新，光照柔和，宁静,舒适。,工艺性：,生产与科学实验，,恒温：标准量具生产；,恒湿：纺织；,恒温恒湿：合成纤维生产；,洁净：电子工业、生物工程；,无菌：医药，医疗。,5,、对环境的要求：,二、采暖通风与空气调节的含义,1,、采暖通风与空调（,HVAC,）,控制建筑热湿环境和室内空气品质的技术，包括对噪声的控制。,2,、采暖（,Heating,）,又称供暖，供热,技术职能,按需向空间供给热能，补偿热损失，达到室内温度要求。,是人类最早开始使用的室内温度指标控制手段。,系统组成,热源、输送管道、散热设备、调控构件,分类,分散式,：热源与散热设备在一处，火坑、火炉、火墙、火地。,集中式：,热源与散热设备分开，城市、区域集中供暖。,3,、通风：（,Ventilation,）,技术职能,通风换气、防暑降温、改善室内空气品质、防止内外环境污染。,主要功能,1.,提供人呼吸需要的氧气；,2.,稀释室内污染物或气味；,3.,排除工艺过程产生的污染物；,4.,除去室内多余的热量（余热）和湿量（余湿）；,5.,提供燃烧设备所需氧气。,系统组成,通风机、送（排）风口、风道、净化装置、调控构件等,4,、空气调节（,Air-conditioning,）,系统职能,用来对房间或空间内的温度、湿度、洁净度和空度流动速度进行调节，并提供足够量的新鲜空气的建筑环境控制系统。,可以对建筑热湿环境、空气品质实现全面控制，即包含了采暖、通风部分。,系统组成,冷热源、空气处理设备与末端装置、风机、泵、管道、风口、调控构件等,使用采暖，通风或空调要区别考虑。,1-2,采暖通风与空调系统的工作原理,例：,1,、民用建筑（商用建筑、公共建筑,）,得热,：人体、照明、电器、太阳辐射、室内外温差。,得湿：,洗涤、晾衣物、烹饪。,热负荷,：为维持室内温度高于环境温度，向建筑物提供的热量。,冷负荷,：为维持室内温度低于环境温度，所排走的热量。,湿负荷,：为维持室内所需要的湿度，所排走的湿量。,工作原理：,向室内提供冷量、热量，加湿或减湿，稀释室内的污染物，保证室内具有适宜的冷热舒适条件和良好的空气品质。,图,1-1,（,a,）控制方案介绍。,1-,带新风空气处理机组,2-,风机盘管机组,3-,电器和电子设备,4-,照明灯具,2,、工业建筑,特点,（与民用建筑比）：空间大，人员密度小，不宜对全车间进行全面温、湿度控制（除一些特殊的生产工艺或热车间）。,排风系统,：为排除室内的有害气体，蒸气，固体颗粒等污染物，使室内污染物浓度达到要求所设立排风系统。,送风系统,：为稀释室内的有害气体，蒸气，固体颗粒等污染物，补充排出室内的空气量而设置送风系统。,图,1-1,（,b,）控制方案介绍。,工作原理：,当室内得到热量或失去热量时，从室内取走热量或向室内补充热量；当室内得到湿量或失去湿量时，从室内排走湿量或补充湿量；当有污染气体时，排走污染空气，补入等量的清洁空气。,1-,新风的空气处理机组,5-,工艺设备,6-,排风风机及排风系统,7-,散热器,工作原理：,热平衡,：使进出房间的热量相等。,湿平衡,：使进出房间的湿量相等。,空气平衡：,使进出房间的空气量相等。,暖通空调形式,：控制对象不同，要求不同，所用方法不同，介质不同。,课程内容,：系统的基本组成，设备特点、工作原理，设计要求（负荷计算，水力计算，气流组织）。,1-3,暖通空调系统的分类,一、按对建筑环境控制功能分类,（,1,）以,热湿环境,为主要控制对象的系统,主要控制建筑物室内的温湿度,空调系统（图,1-1,（,a,）,采暖系统,（,2,）以,污染物,为主要控制对象的系统,主要控制室内空气品质,通风系统（图,1-1,（,b,）,建筑防烟排烟系统等。,上述两大类的控制对象和功能互有交叉。,二、按承担热负荷、冷负荷和湿负荷的介质分类,（,1,）全水系统,：,系统中全部用水承担室内的冷、热负荷。介质为热水时，向室内提供热量，如热水供暖；为冷水时，（常称冷冻水）向室内提供冷量，承担室内冷负荷和湿负荷，如风机盘管系统。,（,2,）蒸汽系统：,以蒸汽为介质向建筑物供应热量。蒸汽供暖系统，暖风机系统，也可用于空气处理机中加热，加湿空气，加热全水系统的水，热水供应的水。,（,3,）全空气系统,以空气为介质，向室内提供热量或冷量。如全空气空调系统，向室内提供处理后冷空气以除去室内显热冷负荷和潜热冷负荷。,（,4,）空气水系统,以空气和水为介质，共同承担室内负荷。风机盘管,+,新风系统（图,1-1,（,a,）,（,5,）冷剂系统,以制冷剂为介质，直接对室内空气进行冷却去湿或加热，又称机组式系统。如变制冷剂流量系统、家用分体式空调器等。,三、按空气处理设备的集中程度分类,（,1,）集中式系统,空气集中于机房内进行处理（冷却加热去湿加湿过滤等）房间内只有空气分配装置。,全空气系统大部分属于集中式系统,机组式系统中，若采用大型带制冷机的空调机也属集中式，要占用机房面积，控制管理比较方便。,（,2,）半集中式系统,对空气的处理的设备分设在各个被调节和控制的房间内，又集中部分处理设备，冷热水制备，新风集中处理。,全水系统，空气,水系统，水环热泵系统，变制冷剂流量系统都属这类系统。,特点：占用机房少，易满足房间各自温湿度控制要求，管理维修的不方便，有风机的有噪音。,（,3,）分散式系统,热湿处理设备全部分散于各房间内。,分体空调电暖器，窗式空调。,特点：不需专用机房，空气、水系统，维修管理不变，不美观，效率较低有噪音。,四、空调系统按用途分类,（,1,）舒适性空调,保证创造舒适健康环境的空调系统。,民用建筑，商用建筑，公共建筑，住宅，办公楼等。,特点：,温度、湿度精度要求不高。,（,2,）工艺性空调,为生产工艺过程和科学实验创造必要环境条件的空调系统。,特点：,按工艺类型不同，功能、系统形式的差别很大，精度有时要求较高。,电子,：含尘浓度,纺织：,相对湿度,计量室,：温度,医药：无菌,五、以污染物为主要控制对象的分类,（一）按用途分类,（,1,）工业与民用建筑通风,治理生产过程和人员活动,所产生的污染物为目标的通风系统。,（,2,）建筑防烟和排烟,控制建筑火灾烟气系统，创,造无烟的人员疏散通道或安全区的通风系统。应急,通风。,（,3,）事故通风,排除突发事件产生的有燃烧，爆炸危,害或有毒害的气体、蒸气的通风系统。,（二）按通风的服务范围分类,（,1,）全面通风,对整个房间或车间进行全面通风换气,的方式，送入新风，稀释污染物浓度，把含污染物,的空气排到室外，使整个房间或车间污染物浓度达,卫生标准要求，又称为稀释通风。,（,2,）局部通风,仅控制室内局部地区的污染物的扩散,或局部区域的污染物达标的通风。分为局部排风或,送风。,1-4,暖通空调技术的发展概况,一、暖通空调发展简史,1,、历史,人类使用火的开始，就有了采暖。后发展为火坑、炉、地、墙均属辐射采暖。,自然通风古代已被利用。,秦、汉年间就有利用天然冰降温的空调房间。,2,、发展,近代采暖发展起源于,1673,年。,1784,年英国开始应用蒸汽采暖。,1904,年纽约交易所建成空调系统。,3,、我国发展：,建国后,20,世纪,50,年代，主要是采暖通风，工艺性空调，当时依托前苏联技术。开设了“供热、供燃气与通风”专业。,60-70,年代热水采暖，集中供热，加热器、散热器、热水锅炉的研发生产，洁净空调系统、舒适性集中空调、空调产品的发展。,1975,年颁布,工业企业采暖通风和空气调节设计规范,。,80-90,年代发展最快，空调由工业转向民用。,21,世纪考虑可持续性发展，节能，新能源开发利用，环保。,老八校：清华、湖南、同济、天大，重建工（重大）、哈建工、东北工学院（东北大学）、太原工学院（太原理工）。,
