A区屋面梁砼剔打方案.doc

四川华海建设集团有限公司
屋面梁砼剔打、
钢筋制作安装
方案

编制人：
编制时间：
审核人：
审批时间：

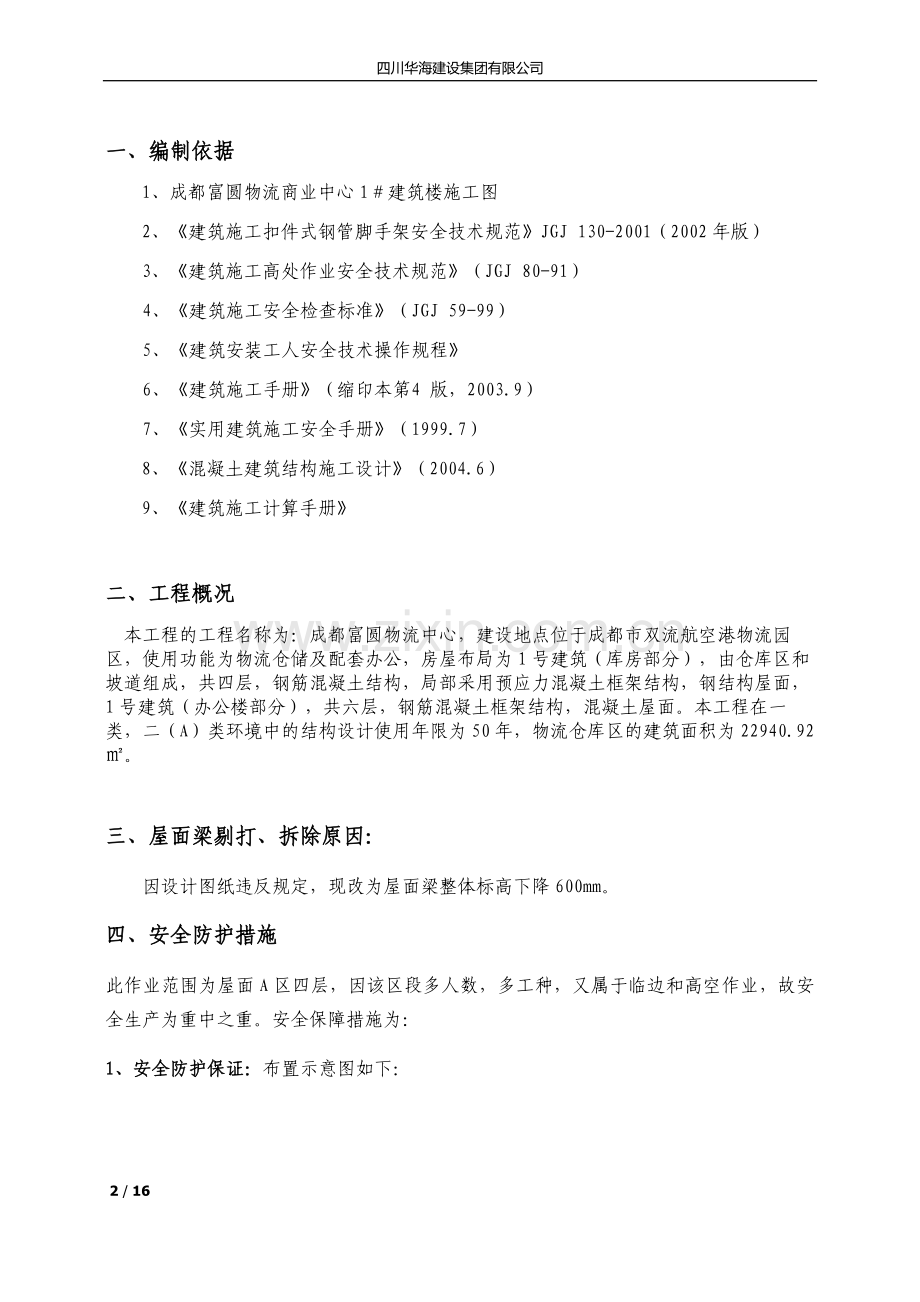

一、编制依据
1、成都富圆物流商业中心1＃建筑楼施工图
2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001（2002年版）
3、《建筑施工高处作业安全技术规范》（JGJ 80-91）
4、《建筑施工安全检查标准》（JGJ 59-99）
5、《建筑安装工人安全技术操作规程》
6、《建筑施工手册》（缩印本第4 版，2003.9）
7、《实用建筑施工安全手册》（1999.7）
8、《混凝土建筑结构施工设计》（2004.6）
9、《建筑施工计算手册》

二、工程概况
本工程的工程名称为：成都富圆物流中心，建设地点位于成都市双流航空港物流园区，使用功能为物流仓储及配套办公，房屋布局为1号建筑（库房部分），由仓库区和坡道组成，共四层，钢筋混凝土结构，局部采用预应力混凝土框架结构，钢结构屋面，1号建筑（办公楼部分），共六层，钢筋混凝土框架结构，混凝土屋面。本工程在一类，二（A）类环境中的结构设计使用年限为50年，物流仓库区的建筑面积为22940.92 ㎡。

三、屋面梁剔打、拆除原因：
因设计图纸违反规定，现改为屋面梁整体标高下降600mm。
四、安全防护措施
此作业范围为屋面A区四层，因该区段多人数，多工种，又属于临边和高空作业，故安全生产为重中之重。安全保障措施为：
1、安全防护保证：布置示意图如下：
2、安全管理人员保证：专职安全员颜培金、班组长古久华、临时电工梁云专职现场督察。
3、安全作业顺序保证：混凝土剔打走向示意图。
4、安全用电保证：空压机１０台，每台空压机的功率为１８．５千瓦/小时，每台空压机配规格为１０㎡的铜芯线，主电缆线配规格１２０㎡铜芯线完全满足安全使用功能要求．
5、脚手架的安全使用保证：
1）一般要求
（1）施工工长应按施工组织设计中有关脚手架的要求，向搭设和使用人员进行技术和安全交底。
（2）应按JGJ130－2001的规定和施工组织设计的要求对钢管、扣件、脚手板等进行验收，不合格的钢管和扣件不得用于本工程。
（3）经检验合格的钢管及扣件应按长度、品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
（4）应清除搭设场地杂物，平整搭设场地，并使排水畅通。
（5）当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
脚手架的搭设
（1）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。
（2）每搭完一步脚手架后，应按JGJ130－2001的规定校正步距、纵距、横距及立杆的垂直度。
（3）底座安放应符合下列规定：
、底座、垫板均应准确地放在定位线上；
、垫板宜采用长度不少于2跨、宽度不小于200mm、厚度不小于50㎜的木垫板，也可采用槽钢。
（4）立杆搭设应符合下列规定：
、严禁将外径48㎜与51㎜的钢管混合使用；
、相邻立杆的对接扣件不得在同一高度内，错开距离应符合JGJ130－2001的规定；
、开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除；
、当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件；
、顶层立杆搭接长度与立杆顶端伸出建筑物的高度应符合JGJ130－2001的规定。
（5）纵向水平杆搭设应符合下列规定：
、纵向水平杆的搭设应符合JGJ130－2001的构造规定；
、在封闭型脚手架的同一步中，纵向水平杆与A座相交处，应用扣件和钢管与A座内外角部立杆固定。
（6）横向水平杆搭设应符合下列规定：
、搭设横向水平杆应符合JGJ130－2001的构造规定；结构拉接牢固。
、双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不宜大于100㎜；
、单排脚手架的横向水平杆不应设置在下列部位：
1）设计上不允许留脚手眼的部位；
2）过梁上与过梁两端成60。角的三角形范围内及过梁净跨度1/2的高度范围内；
3）宽度小于1m的窗间墙；
4）梁或梁垫下及其两侧各500㎜的范围内；
5）砖砌体的门窗洞口两侧200㎜和转角处450㎜的范围内；其它砌体的门窗洞口两侧300㎜和转角处600㎜的范围内；
6）独立或附墙砖柱。
（7）纵向、横向扫地杆搭设应符合JGJ130－2001的构造规定。
（8）连墙件、剪刀撑、横向斜撑等的搭设应符合下列规定：
、连墙件搭设应符合JGJ130－2001的构造规定。当脚手架施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除：
、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。
（9）门洞搭设应符合JGJ130－2001的构造规定。
（10）扣件安装应符合下列规定：
、扣件规格必须与钢管外径（φ48或φ51）相同；
、螺栓拧紧扭力矩不应小于40N·m，且不应大于65 N·m；
、在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150㎜；
、对接扣件开口应朝上或朝内；
、各杆件端头伸出扣件盖板边缘的长度不应小于100㎜。
（11）作业层、斜道的栏杆和挡脚板的搭设应符合下列规定（附图于后）：
、栏杆和挡脚板均应搭设在外立杆内侧；
、上栏杆上皮高度应为1.2m；同时在板面以上0.6m处加设一道中栏杆。
、挡脚板高度不应小于180㎜；
（12）脚手板的铺设应符合下列规定：
、脚手板应铺满、铺稳，离开墙面120～150㎜；
、采用对接或搭接时均应符合JGJ130－2001的规定；脚手板探头应用直径3.2㎜的镀锌钢丝固定在支承杆件上；
、在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动；
、自顶层作业层的脚手板往下计，宜每隔12m满铺一层脚手板。
（13）模板支架搭设除应符合JGJ130－2001的构造规定外，尚应符合现行国家标准《混凝土结构工程施工及验收规范》（GB50204）的有关规定。
脚手架的检查与验收
（1）、新钢管的检查应符合下列规定：
、应有产品质量合格证或材质证明书；
、应有质量检验报告，钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定；
、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划道；
、钢管外径、壁厚、端面等的偏差，应分别符合表3.2.5的规定；
、钢管必须涂有防锈漆。
（2）、旧钢管的检查应符合下列规定：
、表面锈蚀深度应符合表3.2.5序号3的规定。锈蚀检查应每年一次。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用；
、钢管弯曲变形应符合表3.2.5序号4的规定。
（3）、扣件的验收应符合下列规定：
、新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB15831）的规定抽样检测；
、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；
、新、旧扣件均应进行防锈处理。
（4）、脚手板的检查应符合下列规定：
、冲压钢脚手板的检查应符合下列规定：
1）新脚手板应有产品质量合格证；
2）尺寸偏差应符合表3.2.5序号5的规定，且不得有裂纹、开焊与硬弯；
3）新、旧脚手板均应涂防锈漆。
、木脚手板的检查应符合下列规定：
1）木脚手板的宽度不宜小于200㎜，厚度不应小于50㎜；其质量应符合JGJ130－2001的规定；腐朽的脚手板不得使用；
2）木脚手板的材料应符合JGJ130－2001的规定。
（5）构配件的偏差应符合下表的规定：
配件的允许偏差

（6）脚手架检查与验收
、脚手架及其地基基础应在下列阶段进行检查与验收：
1）基础完工后及脚手架搭设前；
2）作业层上施加荷载前；
3）每搭设完10～13m高度后；
4）达到设计高度后；
5）遇有六级大风与大雨后；寒冷地区开冻后；
6）停用超过一个月。
（7）进行脚手架检查、验收时应根据下列技术文件：
1）本规范第3.2.9～3.2.11条的规定；
2）施工组织设计及变更文件；
3）技术交底文件。
（8）脚手架使用中，应定期检查下列项目：
、杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求；
、地基是否积水，底座是否松动，立杆是否悬空；
、扣件螺栓是否松动；
、高度在24m以上的脚手架，其立杆的沉降与垂直度的偏差是否符合3.2.10项次1、2的规定；安全防护措施是否符合要求；是否超载。
（9）搭设的技术要求、允许偏差与检验方法，应符合下表的规定。
脚手架搭设的技术要求、允许偏差与检验方法

（10）安装后的扣件螺栓拧紧扭力矩应采用扭力扳手检查，抽样方法应随机分布原则进行。抽样检查数目与质量判定标准，应按下表的规定确定。不合格的必须重新拧紧，直至合格为止。
扣件拧紧抽样检查数目与质量判定标准
项次
检　查　项　目
安装扣件数量
（个）
抽检数量
（个）
允许的
不合格数
1
连接立杆与纵（横）向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件
51～90
91～150
151～280
281～500
501～1200
1201～3200
5
8
13
20
32
50
0
1
1
2
3
5
2
连接横向水平杆与纵向水平杆的扣件（非主节点处）
51～90
91～150
151～280
281～500
501～1200
1201～3200
5
8
13
20
32
50
1
2
3
5
7
10
脚手架的安全管理
（1）脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。
（2）搭设脚手架人员必须戴好安全帽、系好安全带、穿防滑鞋。
（3）脚手架的构配件质量与搭设质量，应按JGJ130－2001的规定进行检查验收，合格后方准投入使用。
（4）作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。
（5）当有六级以上大风和大雾、雨、雪天气应停止脚手架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。
（6）脚手架的安全检查与维护，应按JGJ130－2001规定进行。安全网应按有关规定搭设或拆除。
（7）在脚手架使用期间，严禁拆除下列杆件：
1）主节点处的的纵、横向水平杆，纵、横向扫地杆；
2）连墙件。
（8）不得在脚手架基础及其邻近处进行挖掘作业，否则应采取安全措施，并报主管部门批准。
（9）临街搭设脚手架时，外侧应有防止落物伤人的防护措施。
（10）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守防护。
（11）工地临时用电线路的架设及脚手架接地、避雷措施等，应按现行行业标准《施工现场临时用电安全技术规范》（JGJ46）的有关规定执行。
（12）搭拆脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
脚手架的拆除
拆除脚手架前的准备工作应符合下列规定：
（1）、应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；
（2）、应根据检查结果补充完善施工组织设计中的拆除顺序和措施，经主管部门批准后方可实施；
（3）、应由单位工程负责人、工长和安全员进行拆除安全技术交底；
（4）、拆除前必须清除脚手架上所有杂物及地面上的障碍物。
拆除脚手架时，应符合下列规定：
（1）、拆除作业必须由上而下逐层进行，严禁上下同时作业；
（2）、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；
（3）、当脚手架拆至下部最后一根长立杆的高度（约6.5m）时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；
（4）、当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先按JGJ130－2001的规定设置连墙件和横向斜撑加固。
卸料时应符合下列规定：
（1）、各构配件严禁抛掷至地面；
（2）、运至地面的构配件应按JGJ130－2001的规定及时检查、整修与保养，并按品种、规格随时码堆存放,并应堆码整齐。
五、文明施工保证措施
所产生的垃圾、废旧钢筋、烂模板集中堆放，统一用塔吊运至工地指定地点堆放。同时后勤管理由周厚德同志专门负责降噪、防尘工作的落实。

六、质量保证措施
1、由项目技术负责人对混凝土剔打＼钢筋作业班组做专业操作交底，交代注意事项。项目部作好施工过程控制，严格落实样板制度、建筑工程质量终生制度、一次性验收合格制度。
2、乙炔切割梁箍筋时，不伤害纵向受力钢筋母材，纵向受力钢筋表面用钢丝刷清理干净杂物，按设计图纸和现行验收规范制作，安装箍筋、钢结构作好预埋件的定位、安装后，资料完整后重新报监理、业主检查验收，浇筑C40混凝土，并加强养护工作的落实。
七、工期保证措施
1、认真执行合同规定，明确甲乙双方开工、完工时间。
2、认真执行合同规定，确保经费到位。
3、该剔打混凝土方量约为120立方米，每台空压机每天0.8立方米计算,需要10台15天完成,乙炔2个,作业工人20人,移动配电箱2个，钢筋作业工人8人,混凝土作业4人，交叉作业，确保达到项目预定工期目标。

四川华海建设集团有限公司
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　富圆物流项目部
２０１２年７月１８日
