5-3三相异步电动机的拆装《电机与变压器》劳动第五版.pptx

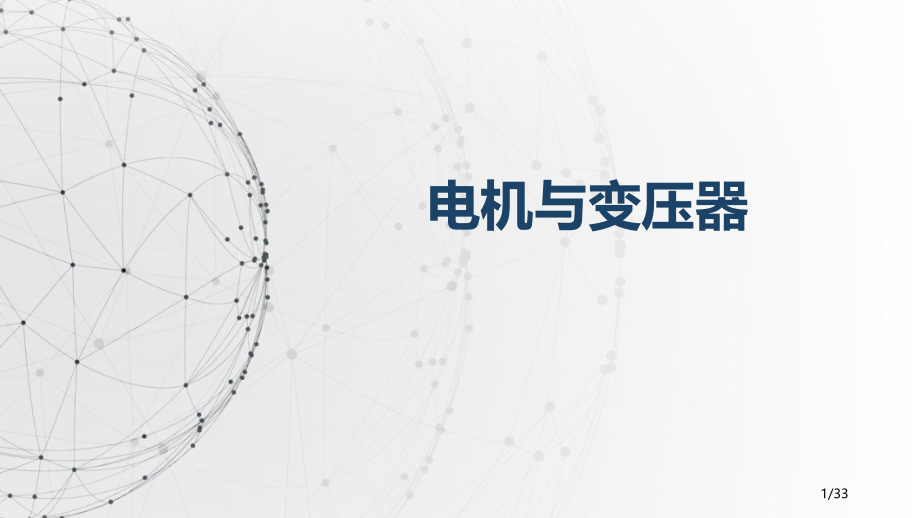

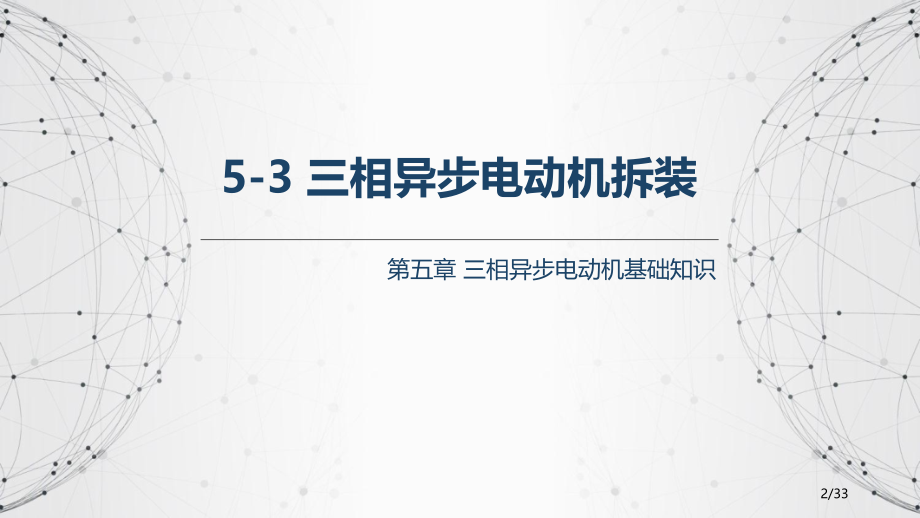

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电机与变压器,1/33,5-3,三相异步电动机拆装,第五章 三相异步电动机基础知识,2/33,认识电动机拆装工具,学习目标,熟悉小型三相异步电动机拆装,熟悉小型异步电动机安装流程,了解三相异步电动机,拆装操作注意事项,3/33,观察与思索,4/33,三相异步电动机主要拆装器材,01,目 录,CONTENTS,三相异步电动机拆卸流程,02,三相异步电动机安装流程,03,注意事项,04,课堂小结,05,5/33,三相异步电动机,主要拆装器材,01,PART,6/33,三相异步电动机,工具,实操对象，本台使用,Y801-4,型,拉具,用于拆卸带轮和轴承，也叫拉轴器或拆卸器,活扳手,可用套筒扳手代替,呆扳手,7/33,锤子,工具,纯铜棒,能够防止直接敲击二造成轴或轴承等金属表面损伤,旋具,刷子,8/33,三相异步电动机,拆卸流程,02,PART,9/33,拆卸过程,1.,切断电源,卸下皮带,;,2.,拆去接线盒内电源接线和接地线,;,3.,卸下底脚螺母、弹簧垫圈和平垫片,;,4.,卸下皮带轮,;,10/33,拆卸过程,5.,卸下前轴承外盖,;,6.,卸下前端盖,;,可用大小适宜扁凿，插在端盖突出耳朵处，按端盖对角线依次向外撬，直至卸下前端盖。,7.,卸下风叶罩。,8.,卸下风叶。,11/33,拆卸过程,9.,卸下后轴承外盖。,10.,卸下后端盖。,11.,卸下转子,在抽出转子之前，应在转子下面和定子绕组端部之间垫,上厚纸板，以免抽出转子时碰伤铁心和绕组。,12.,最终用拉具拆卸前后轴承及轴承内盖。,12/33,拆卸流程,步骤一,步骤二,步骤三,步骤四,拆卸前准备工作,拆卸电动机带轮或联轴器,拆卸电动机接线盒及风扇,拆卸电动机端盖,13/33,地点,选择适当拆卸地点，并清理现场,工具,检验拆卸电动机专用工具是否齐全，并整理好现场环境,拆卸前准备工作,电源与相序,必须断开电源，拆除电动机与外部电源连接线，并做好电源线在接线盒相序标识，以免安装时电动机相序搞错。,数据统计,做好对应标识和必要数据统计，方便重新安装时准确定位,14/33,拆卸电动机带轮或联轴器,联轴器,01,皮带轮,02,15/33,拆卸电动机带轮或联轴器,测量数据,01,定位标识,02,定位标识,03,出轴方向标识,04,16/33,拆卸带轮或轴承,皮带轮或联轴器拆卸步骤,:,(1),用粉笔标示皮带轮或联轴器正反面,以免安装时装反,;,(2),用尺子量一下皮带轮或联轴器在轴上位置,记住皮带轮或联轴器与前端盖之间距离,;,(3),旋下压紧螺丝或取下销子,;,(4),在螺丝孔内注入煤油,;,17/33,拆卸带轮或轴承,(,5),装上拉具,拉含有两脚和三脚,各脚之间距离要调整好,;,(6),拉具丝杆顶端要对准电动机轴中心,转动丝杆,使皮带轮或联轴器慢慢地脱离轴。,应注意事项,:,假如皮带轮或联轴器一时拉不下来,切忌硬卸,可在定位螺丝孔内注入煤油,等候几小时以后再拉,.,若还拉不下来,可用喷灯将皮带轮或联轴器四面加热,加热温度不宜太高,要预防轴变形。,拆卸过程中,不能用手锤直接敲出皮带轮或联轴器,以免皮带轮或联轴器碎裂、轴变形、端盖等受损。,18/33,拆卸电动机接线盒及风扇,19/33,拆卸电动机端盖,(1),拆卸轴承外盖方法比较简单，只要旋下固定轴承盖螺丝，就可把外盖取下。,但要注意，前后两个外盖拆下后要标上记号，以免未来安装时前后装错,.,20/33,拆卸电动机端盖,(2),拆卸端盖前，应在机壳与端盖接缝处做好标识。然后旋下固定端盖螺丝。通常端盖上都有两个拆卸螺孔，用从端盖上拆下螺丝旋进拆卸螺孔，就能将端盖逐步顶出来。,若没有拆卸螺孔，可用大小适宜扁凿，插在端盖突出耳朵处，按端盖对角线依次向外撬，直至卸下端盖。,但要注意，前后两个端盖拆下后要标上记号，以免未来安装时前后装错。,21/33,拆卸轴承,22/33,三相异步电动机,安装流程,03,PART,23/33,安装轴承,24/33,安装端盖,25/33,安装联轴器或皮带轮,(1),取一块细纱纸卷在圆锉或圆木棍上,把皮,带轮或联轴器轴孔打磨光滑,;,(2),用细纱纸把转轴表面打磨光滑,;,(3),对准键槽,把皮带轮或联轴器套在转轴上,;,26/33,安装联轴器或皮带轮,(4),调整皮带轮或联轴器与转轴之间键槽位置,;,(5),用铁板垫在键一端,轻轻敲打,使键慢慢进入,槽内,键在槽里要松紧适宜,太紧会损伤键和键,槽,太松会使电动机运转时打滑,损伤键和键槽,;,(6),旋紧压紧螺丝,.,27/33,单小型电动机实物拆装分解,28/33,注意事项,04,PART,29/33,注意事项,工具正确使用,拆卸带轮或轴承时，要正确使用拉具。,做好标识,电动机解体前，要做好记号，方便组装。,端盖螺丝松动与紧固,端盖螺钉松动与紧固必须按对角线上下左右依次旋动。,不允许用锤子直接敲打,不能用锤子直接敲打电动机任何部位，只能用纯铜棒在垫好木块后再敲击或直接用木槌敲打。,不能擦伤定子绕组,抽出转子或安装转子时动作要小心，一边送一边接,不可擦伤定子绕组。,检验灵活度,电动机装配后，要检验转子转动是否灵活，有没有卡阻现象。,30/33,课堂小节,05,PART,31/33,1,认识电动机拆装工具,2,熟悉小型三相异步电动机拆装,3,熟悉小型异步电动机安装流程,4,了解三相异步电动机,拆装操作注意事项,小结,课堂小结,32/33,THANKS,33/33,
