电子技术基础课后答案2庄丽娟市公开课一等奖省赛课微课金奖课件.pptx

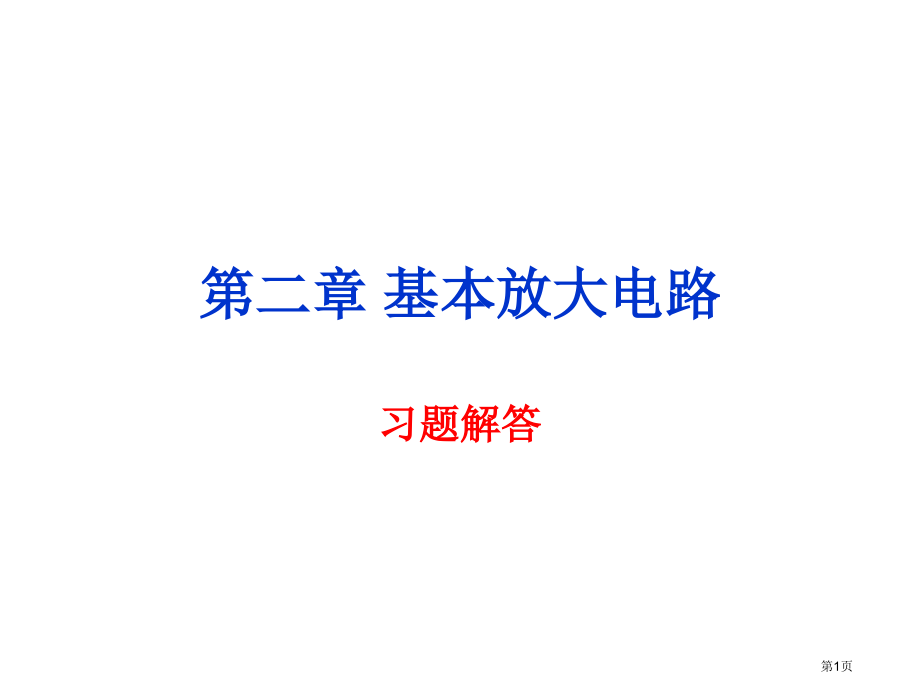

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第二章 基本放大电路,习题解答,第1页,2-1,放大电路由哪几部分组成，各元器件作用是什么？,组成部分：,信号源、晶体管、输出负载、电源偏置电路,各元器件作用：,三极管VT：电流放大元件,偏置电阻R,b,：,一是给发射结提供正偏电压通路；,二是决定电路基极电流大小。,集电极电阻 R,C,:,一是给集电结提供反偏电压通路；二是将集电极电流转换为电压。,耦合电容 C,1,和 C,2,:隔直流，通交流。,直流电源UCC：为放大器提供正常工作电流或电压。,第2页,2-2,设置静态工作点目标是什么？偏低或偏高对输出波形有什么影响？,目标：,适当静态工作点能确保放大电路不产生失真,偏低,会使晶体管进去截止区，引发截止失真,偏高,会使晶体管进去饱和区，引发饱和失真,第3页,2-3,射极跟随器有哪些特点？应用在哪些场所？,特点：,1）电压放大倍数A,u,1且输出电压与输入电压相,位相同。,2）输入电阻大,3）输出电阻小,应用：,作为多级放大器第一级，以降低信号电压在信,号源内阻上损耗，尽可能取得较大净输入信号电压。,作为多级放大器输出级，以增强带负载能力。,第4页,2-4,放大电路负反馈有哪些类型？,电压串联负反馈,电压并联负反馈,电流串联负反馈,电流并联负反馈,直流负反馈,交流负反馈,负反馈,负反馈,第5页,2-5,在图中所表示电路中，哪些能够实现交流电压放大？哪些不能实现交流电压放大？为何？,a),b),c),d),第6页,a),b),解：,a）,能；共发射极放大电路。,b）,不能；无静态工作点。,第7页,c),d),c）,不能,；交流通路中，无R,C,输出电阻r,o,=0，从而使输出电压为0。,d）,不能,；交流通路，输入电阻r,i,短路为0。,第8页,2-6,画出图中电路直流通路和交流通路。设各电路工作在小信号状态，画出它们微变等效电路。,a),b),第9页,a),直流通路,交流通路,微变等效电路,第10页,b),直流通路,交流通路,微变等效电路,第11页,2-7,在用示波器观察图a中所表示电路输出波形时，出现了图b所表示波形，试分析此属于何种失真？应怎样调整R,B,来消除失真？,a),b),解：,饱和失真，为了消除失真，得让静态工作点从饱和区移到放大区，则要减小I,BCQ,、I,CQ,。于是依据分析直流通路，需要提升R,B,。,第12页,2-8,电路如图所表示，调整电位器能够调整放大器静态工作点。已知R,C,=3k，电源U,cc,=12V，晶体管为3DG100，=50。,1）假如要求I,CQ,=2mA，R,B,值应为多大？,2）假如要求U,CEQ,=4.5V，R,B,值又应为多大？,解：,1）直流通路以下；,解：,1）直流通路以下；,第13页,2）直流通路以下；,第14页,2-9,电路如图所表示，晶体管型号为3DG130，=100，r,be,=1k，R,B1,=30k，R,B2,=51k，R,E,=2k，U,CC,=12V。,1）试估算R,B,=0与R,B,=100k时r,i,。（,补充：不考虑R,L,值）,2）说明R,B,作用。,解：,1）交流通路以下；,第15页,微变等效电路以下；,2）R,B,能够增大输入电阻。,第16页,2-10,在图中所表示两级阻容耦合放大电路中，已知U,CC,=12V,R,B1,=22k，R,B2,=15k，R,C1,=3k，R,E1,=4k，,R,B3,=120k，R,E2,=3k,R,L,=3k，,1,=,2,=50。,1）试求各级静态工作点。设U,BE,=0.7V。,2）画出放大电路微变等效电路，并求各级电路电压放大倍数和总电压放大倍数。,3）后级采取射极跟随器，有何优点？,第17页,解：,1）直流通路以下；,第18页,第19页,2）交流通路以下；,2）微变等效通路以下；,第20页,第21页,第22页,射极跟随器：输出电压随输入电压同时且同量改变。,但改变了输入端带负载能力，使输出电压不变但输出电流增大，实现了阻抗变换。,同时还起到前后级隔离作用。,第23页,2-11,指出图中所表示放大电路中交流反馈步骤，判断反馈类型。并说明各反馈放大器在接入反馈回路前后，在输入电阻、输出电阻、输出电压（或电流）等方面改变情况。,a),b),解：,a）电压并联负反馈,输入电阻减小；,输出电阻减小；,输出电压不变。,b）电流串联负反馈,输入电阻增大；,输出电阻增大；,输出电流不变。,第24页,
