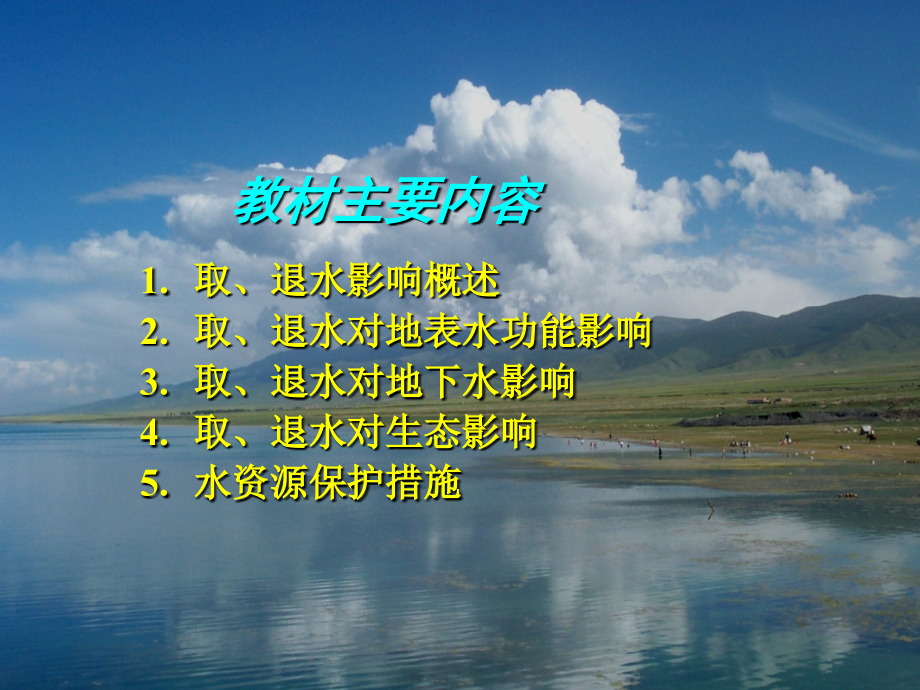

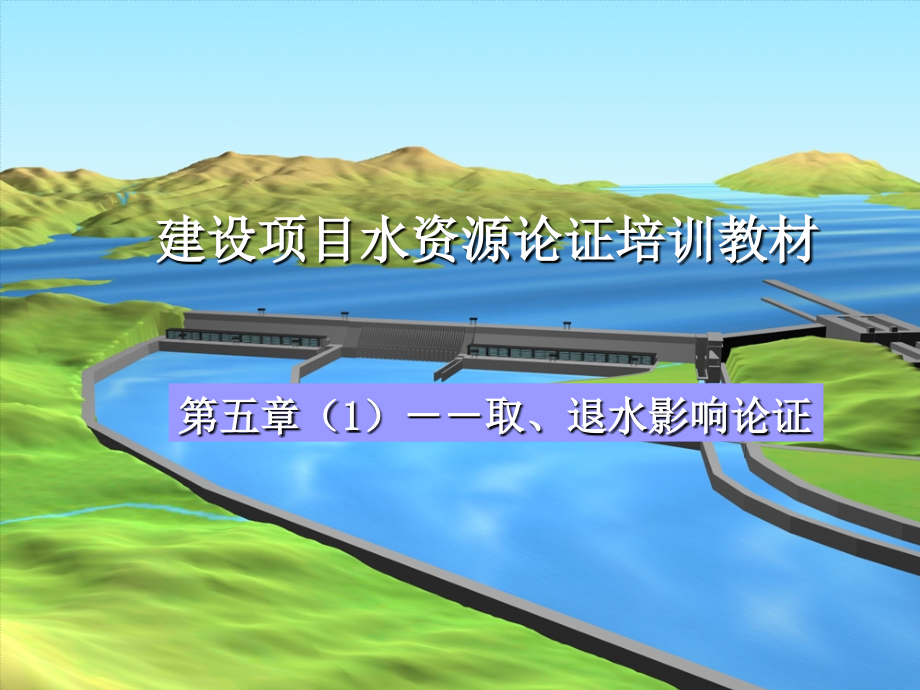

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建设项目水资源论证培训教材,第五章（1）取、退水影响论证,教材主要内容,取、退水影响概述,取、退水对地表水功能影响,取、退水对地下水影响,取、退水对生态影响,水资源保护措施,教材主要内容,取、退水影响概述,取、退水对地表水功能影响,取、退水对地下水影响,取、退水对生态影响,水资源保护措施,概 述,主要内容是根据资源管理和保护的要求，论证建设项目取、退水行为对地表水量、水能、水温、纳污能力、水质、水生态和第三方用水的影响，并对进一步可能产生的地下水位、地下水质变化及地面沉降等问题进行分析，提出减缓和消除影响的保护对策措施。,取退水影响论证的工作基础,项目取用水合理性分析,建设项目影响识别,对影响或相关水域水资源和水环境条件 的分析,相关法规和行政管理规定的研读,确定适宜的影响预测方法,取退水影响的主要内容,取水影响,水量和水域纳污能力减小；,水位降低、水能减少；,水生态条件改变。,退水影响,改变水体物理、化学和生物指标及特性；,改变水体使用功能；,构成水生态系统渐变与突变。,地表水功能区管理要求概要,根据水法规定,以及,国家,对,水资源开发利用与保护的,要求,，地表水,体,实行水功能区管理,。已颁布的水功能区是建设项目水资源论证的基本依据。,一级功能区,：,主要分为保护区、保留区、缓冲区和开发利用区,；,二级功能区,：,是在开发利用区内按用水功能进一步具体化，分为,饮用水水源区、工业用水区、农业用水区、渔业用水区、景观娱乐用水区、过渡区、排污控制区。,地表水功能区管理要求概要,保护区内禁止与保护水资源无关的开发活动及人为污染，原则上禁止建设项目的取、退水行为,；,保留区水质和纳污水平原则上应维持现状不遭破坏,；,缓冲区作为边界和功能缓冲区域，应保证相衔接水域水功能目标的实现。,论证路线与总体思路,论证工作为管理服务，以有关政策、法规和规划为先导开展,论证工作；,统筹考虑单项工程与区域规划项目的关系，促进水资源利用优化和最大效益的体现；,识别建设项目取、退水影响的程度和范围；,预测论证建设项目取、退水对周边水体及第三方的影响；,提出项目建设,的,水资源保护措施及补偿方案,，并进行经济损益分析评价；,综合评估建设项目取、退水的可行性。,论证工作路线示意框图,论证工作级别的划分,级别划分,根据影响的程度和范围，一般可划分为3个论证等级，即一级、二级和三级论证。因取水和退水的影响程度和范围不同，实际工作中取退水论证的级别可不一致。,论证工作级别的划分,主要判别要素,取退水影响区域的水功能及水生态保护要求,取水和退水水量及水质,退水中主要污染物种类、性质及影响的程度和范围,取退水对水功能区水资源及纳污能力的影响,地表水与地下水间的水力联系及影响等。,类 别,一级,二级,三级,水体功能及水生态,涉及在水功能区划的保护区、保留区和省际缓冲区的取、退水；,涉及饮用水水源区或可能对该区构成影响的相邻水功能区取、退水；,可能对3个以上二级水功能区产生影响的取、退水；,可能对国家级濒危水生生物保护构成影响的取、退水；,可能对省级以上重要湿地构成影响的取、退水。,对省内的市（地）际水功能区可能有构成影响的取、退水；,涉及渔业用水区、过渡区的取、退水；,可能对2-3个二级水功能区产生影响的取、退水；,可能对省级保护的水生生物生境构成影响的取、退水；,可能对保护性湿地构成影响的取、退水。,涉及工业用水区、景观娱乐用水区、农业用水区、排污控制区的取、退水，且取、退水影响局限于本二级水功能区内。,取,水,地表水,南方河流,50000,1000050000,10000,北方河流,5000,1000-5000,1000,地下水,取水量3000；,地下水与地面水力联系密切。,取水量为5003000；,地下水与地面水水力联系较密切。,取水量500,地下水与地面水水力联系不密切。,退,水,地表水,退水量：,南方30000；,北方3000；,退水可能构成有毒有机物和重金属污染；,退水化学、物理及生物污染物质可能对水功能区控制指标（水质目标和控制总量）和保护构成明显影响；,退水所在水功能区有富营养化现象，且退水富含营养盐。,退水量：,南方6000-30000；,北方600-3000；,退水污染物质对水功能区代表断面水体控制指标构成明显影响；,退水所在水功能区有富营养化趋势，且退水富含营养盐。,退水量：,南方6000；,北方600；,退水污染物质对水功能区代表断面水体控制指标构成影响。,地下水,退水区在地下水集中式供水水源地漏斗区内。,退水区与地下水集中式供水水源地处于同一地质单元，退水可能产生影响。,一般退水区。,论证范围的确定,论证范围的确定应与论证级别相适应，原则上建设项目的主要影响范围均应确定为论证预测的分析和评价范围。,论证范围的确定,一般原则,取退水影响论证范围,一般,不应小于现状调查范围,；取、退水口所在水功能区应列为论证的主要和重点范围；,三级论证的预测和评价范围一般控制在项目取、退水所在的二级水功能区内；,如果取水和退水口周边有较高水功能保护目标、区域水生态问题敏感、影响区域存在有重要水生生境，以及取水和退水行为可能对所相邻的水功能区产生明显影响时，应实施水资源的一级或二级论证，其相应的影响论证范围应扩展至可能受到影响的下游（或上游）若干水功能区内。,论证工作的深度,一级论证,要求收集掌握的资料详细，量化预测的工作量大，论证内容全面复杂，论证范围涉及多个（3个以上）重要的二级水功能区。,二级论证,要求收集和掌握的资料比较详细，预测工作量大，论证内容较为全面，论证范围一般会涉及项目周边的2-3个水功能区。,三级论证,要求收集掌握基本的资料数据，项目影响范围一般，论证内容较为简单，论证范围一般仅涉及项目所在水功能区。,建设项目退水概述,城市综合退水,城市综合退水,生活污水、城市工业退水、城市雨水径流,工业项目退水,农业项目退水,城市与农业退水核算,城市综合退水,主要根据城市工业类型、规模和居住人口数量确定。,农业项目退水,主要根据农业面源产生和排放情况确定，可用土壤流失方程核算。,经验计算法,（排污系数法）,物料核算法,（物料平衡法）,实测分析法,（现场测试法）,工业水污染物核算 分析方法,教材主要内容,取、退水影响论证概述,取、退水对地表水功能影响,取、退水对地下水影响,取、退水对生态影响,水资源保护措施,大气水,地表水,地下水,排放环节,利用环节,开发环节,天然循环过程,人工影响过程,降水蒸发,产流汇流,补给排泄,取退水影响的主要环节,取水对地表水量的影响,对周边水域水量和水位的影响,对河流生态基流的影响,生态需水量的计算方法,7,Q10,法和10年最枯月平均流量法,Tennant,法,湿周法,曼宁公式（,R2CROSS）,计算法,河道内流量增加法,法国1/10多年平均流量法,影响区生物群落生态分析法,取水对水能和纳污能力影响,在重要水能资源待开发河段，当对河流水量、水位和流速构成显著影响时，需要计算取水对河流水能的影响。,建设项目取水造成河流水量减少和自净能力的改变，可,不同程度降低建设项目所涉及水功能区的纳污能力,。,退水对水体功能的影响,对河流水功能区水质影响,对湖泊（水库）水功能区水质影响,对水温影响,对河流水功能区水质影响论证,预测河段的简化,预测研究的主要技术方法,预测模型的选取,预测研究河段的简化,河流情况复杂，在预测和论证过程中应适当将预测河段简化处理，主要包括预测水域边界几何形状的规则化和水温、水力要素时空分布的简化等，这种简化应根据水文调查与水文测量的结果和评价等级进行。,一般河流的断面宽深比20时，可视为矩形河流。,大中河流中，若预测河段弯曲较大（如其最大弯曲系数1.3）时，可视为弯曲河流，否则可以简化为平直河流。,大中河流预测河段的断面形状沿程变化较大时，可以分段预测论证。,大中河流断面上水深变化很大时，可以视为非矩形河流并应调查其流场，其它情况均可简化为矩形河流。,小河可以简化为平直河流。,水质预测研究的主要方法,主要有数学模式法、物理模型法和类比分析法,。,一般,较为常用的是数学模式法和类比分析法。,数学模型法,为预测研究的首选方法，但在计算分析中，对所需要的计算条件和边界参数要求高，其参数的获取对预测成果的可靠性有直接关系。,物理模型法,预测结果的精度较高，再现性好，但人力、物力和时间投入量大，一般在重要论证项目中配合数学模型使用。,类比分析法,预测的精度不高，取、退水的周边环境很难拟合类比，一般在建设项目取、退水对周边影响有限的较低级别水资源论证中，采用此法或通过此法获取数学模型预测的参数数据。,河流水质模型选取,根据不同水体的水力学情况和水功能区管理与保护要求，推荐选取适宜的水质模型进行水功能区水质预测分析。,河流水质预测结果,河流水质模型选取,定常设计条件下河流稀释混合模型,点源模型、非点源模型,一维水质模型,在忽略离散作用时，,建立,河流的一维稳态混合衰减的微分方程,二维水质模型,在重要水功能区和退水口下有重要取水口时，在预测过程中,有必要,采用二维水质模型进行分析,。,对湖泊水库水功能区水质影响,建设项目取、退水对象是湖泊和水库时，因水域的水动力作用较弱，其取、退水行为易对周边水域水体构成较为明显的影响，在预测论证中要选定特定的分析模型和技术方法。,湖泊水库水质预测模型选取,均匀混合型预测模型,非,均匀混合型预测模型,1、均匀混合模型,湖泊营养物积存过程的水质模型,出入湖水量相等的水质模型,出入湖水量不相等的水质模型,2、非,均匀混合模型,湖泊扩散的水质模型,湖泊自净的水质模型,对河流水体温度的影响,工业企业温排水尤其是采用贯流式冷却工艺发电的火力发电厂的温排水，对受纳水体的水生态稳定构成较为显著的不利影响，在,有关,论证工作中，应综合分析温排水对水生态系统的影响。,考虑温排水对湖泊、水库水域的水体利用和富营养化的影响较大，原则上建设项目温排水不允许进入此类封闭型的水域，故在水资源论证不考虑封闭水域水温影响及预测计算问题。,取水对水体功能 影响评价综述,生态环境需水量：在水生态调查的基础上，识别受影响水域有无国家保护濒危水生生物种类，以其生态习性、栖息地需求及对水量、水质的要求为标准，分析评价因建设项目取水对其产生的影响程度和范围。至少应根据水生态保护的基本要求，提出受影响水域的生态环境需水量或水域生态基流，并分析和评价取水对其产生的影响程度与范围。,建设项目取水对水体功能 的影响评价,水体纳污能力：水体纳污能力与水量成正相关关系。取水在减少水域水量的同时，也降低了水体的纳污容量和自净能力，水域可承纳的陆域污染源入河量也相应减少。对水体纳污能力影响评价应从影响水量和纳污特性两方面进行综合分析和评价。,建设项目退水对水功能 影响评价的主要内容,退水中污染物达标分析,；,对水功能区的,影响；,纳污能力使用与项目入河污染物总量控制,；,周边水域相关水功能区水质可控性,；,区域或流域水功能区入河总量控制方案,建议；,排污口设置可行性论证；,项目建设的综合效益和损益。,取、退水对地表水影响 论证结论,根据预测分析结果，提出建设项目取、退水对水体功能影响是否可行的论证结论。,（1）可行；,（2）不可行；,（3）需进一步修改取、退水方案，重新论证。,教材主要内容,取、退水影响论证概述,取、退水对地表水功能影响,取、退水对地下水影响,取、退水对生态影响,水资源保护措施,地下水,取退水对地下水影响论证内容,影响区域地下,水位,地面沉降影响,诱发,岩溶地面塌陷,产生,土壤盐渍化,诱发水土流失,与土地沙漠化,影响地下水水质,造成,海水入侵,对地下水位影响,地下,水位,变化预测,影响半径(引用补给半径)的估算,地面沉降影响分析 及预测方法介绍,取水造成地下水位的降低，可能引起,地面沉降，其沉降过程是随时间而发展的，并因其控制因索的变化而变化。,预测模型,A,统计模型,B,确定性解析模型,岩溶地面塌陷,水资源论证中岩溶地面塌陷预测工作一般借用有关专业地质评价成果进行。,塌陷预测的主要内容包括塌陷时间；塌陷地点和范围；塌陷强度和可能造成的影响。,目前国内已采用的定量预测方法主要有,三,类：一是经验公式法，二是多元统计分析法，三是应用航空遥感法。,土壤盐渍化预测分析,建设项目取、退水引起地下水位改变，可能引起区域或流域土壤盐渍化现象发生。,有关,土壤盐化程度分级标准和碱化土划分标准详见教材。,土地盐碱化,水土流失与土地沙漠化影响分析,在水资源极度匮乏的干旱地区，过量取水会导致区域地表和地下水补给的严重失衡，地表植被因汲取不到必要的水分而消亡，并进一步加剧区域水土流失和土地沙漠化的程度。在该区域特大型取水工程的前期论证中，要针对项目建设开展专项研究工作，并在研究成果基础上编制水资源论证报告。,K值,垂向补给,蒸发,给水度,含水层,底板标高,边界条件,地下水模拟模型,地下水水质影响论证,地下水污染,的主要,途径,按水力学特点可分为四类，即间歇入渗型、连续入渗型、越流型和径流型等。,地下水水质预测论证,水质模型是地下水水质预测的重要手段。地下水水质模型可分为分布参数型和集中参数型两类。,地下水水质分布参数 预测模型,分布参数型是指溶质浓度随空间位置和时间而变化的水质模型，它又可以分为纯对流型和对流弥散型两种，纯对流型模型比较简单，在研究大范围的水质变化时经常采用。,要想得到溶质浓度的精确分布，如有毒物质的输移或小范围的水质变化，必须采用对流弥散型水质模型。,地下水水质集中参数 预测模型,集中参数型是指溶质浓度只依赖于时间而变化的水质模型。,模型类型,对流弥散型地下水质模型,纯对流型地下水质模型,集中参数型地下水质模型,模型校正和可靠性分析,可能诱发海水入侵的影响分析,沿海城市和地区在滨海含水层中超量开采地下水，造成咸淡水界面变化，破坏了原有的平衡，海水入侵含水层，使含水层中原来保存淡水的空间被海水取代，造成地下水水质恶化，矿化度及氯离子浓度增高。,可能诱发海水入侵的影响分析,可能诱发海水入侵的影响分析,教材主要内容,取、退水影响论证概述,取、退水对地表水功能影响,取、退水对地下水影响,取、退水对生态影响,水资源保护措施,取、退水对生态环境影响,对,重要,鱼类资源,影响,对,濒危水生物影响,对湿地影响,诱发水体富营养化,对重要鱼类资源 和濒危水生物影响,在划定的重要渔业水功能区，分析建设项目取水对鱼类生境，退水对鱼类资源种类、数量、分布、生态习性、产卵场、栖息地及渔获量的影响。,在水生生物资料搜集和调查基础上，,根据规定的有关保护目录，,确定影响河段是否存在珍稀或濒危水生生物，在其生态和生理分析工作基础上，针对性的分析取、退水的影响程度和范围。,取、退水对湿地影响,湿地主要特征,一般讲湿地具有三个突出的特征，即湿地地表长期或季节处在过湿或积水状态；地表生长有湿生、沼生、浅水生植物（包括部分喜湿的盐生植物），且具有较高的生产力，生活湿生、沼生、浅水生动物和适应该特殊环境的微生物群；发育水成或半水成土壤，并具有明显的潜育化过程。,取、退水对湿地影响,论证内容,建设项目因取、退水量规模和方式的不同，可在水量和水质两个方面影响湿地生态系统的平衡。,取、退水对湿地影响,论证内容,水量的影响可以从湿地水文情势变化对水土理化性质、生物生存和生态系统演替几个方面展开分析。水质影响主要可从营养源及污染物（包括有毒有害物）输入，进而影响湿地水土理化性质、生物多样性保护和生态系统平衡几个方面展开分析。,取、退水对湿地影响,论证内容,湿地生态影响的评估，常用湿地相关指标变化的分析方法，进行综合生态影响分析。,干旱地区地下水埋深与植被关系,干旱区取水可能对区域地表及地下水位构成明显影响时，要分析取水对影响区生态植被的影响。,取、退水对水体富营养化的影响,富营养化评价方法与标准,主要有,特征法、参数法、营养状态指数法和生物指标评价法等。,对水体,富营养化影响预测,模型,湖泊的磷负荷与湖水磷浓度相互关系的模型,湖泊磷的负荷与湖水中叶绿素,a,相互关系的模型,湖泊磷的负荷与湖水透明度相互关系的模型,湖泊磷的负荷与湖水中深层溶解氧相互关系的模型,水体富营养化影响预测,湖泊富营养化的发生,主要,是由于水体中磷负荷增加所致，磷的负荷量与湖水富营养化的特征性指标叶绿素,a,浓度、透明度之间有着紧密的关系。通过磷负荷数学模型，预测退水水体中磷的负荷量、水体磷浓度、叶绿素,a,浓度、水体透明度，水体溶解氧的发展趋势，,可对,退水对水体富营养化的影响,做出评估,。,其模型,主要有湖泊的磷负荷与湖水磷浓度、与湖水叶绿素,a、,与湖水透明度、与湖水中深层溶解氧的相互关系的模型。,教材主要内容,取、退水影响论证概述,取、退水对地表水功能影响,取、退水对地下水影响,取、退水对生态影响,水资源保护措施,水资源保护措施,建设项目取、退水通常会对区域水资源、水体功能及相关因素产生诸多负面影响。本着受益与责任义务同等的原则，项目业主有责任和义务采取有效措施，将此类影响降至最小程度。,对取、退水方案中的水资源保护措施的可行性、有效性和先进性进行分析评价，应是水资源论证的重要内容，也是作为建设项目管理和促进区域水资源可持续利用的必要手段。,水资源保护措施,工业项目,提出项目应落实的一水多用、提高水循环和水重复利用的节水技术，提出清洁生产节水减污的污染过程控制和末端治理措施，确保项目退水实现达标排放目标；,研究提出项目退水资源化的措施，根据水功能区管理要求，提出退水污染物“增产不增污”或“增产减污”原则上的总量控制和削减指标；,提出限制排污的总量控制意见，并落实在入河污染总量管理中；,提出水资源的优化配置和产业结构调整的建议。,水资源保护措施,农业项目,论证项目的进一步节水潜力；,综合考虑水资源条件确定后来的农业用水方式；,在水资源贫乏地区，考虑项目采用精灌技术；,制定项目农药、化肥使用的面污染源控制方案计划；,制定科学的灌溉制度。,水资源保护措施,市政项目,1、按照国家倡导的节水型社会用水水平，论证提出项目的节水潜力，提出节水措施；,2、提出水处理和污水资源化的要求及措施与指标。,城市化,谢谢！,
