中粮御岭湾三期景观桥工程施工组织设计.pdf

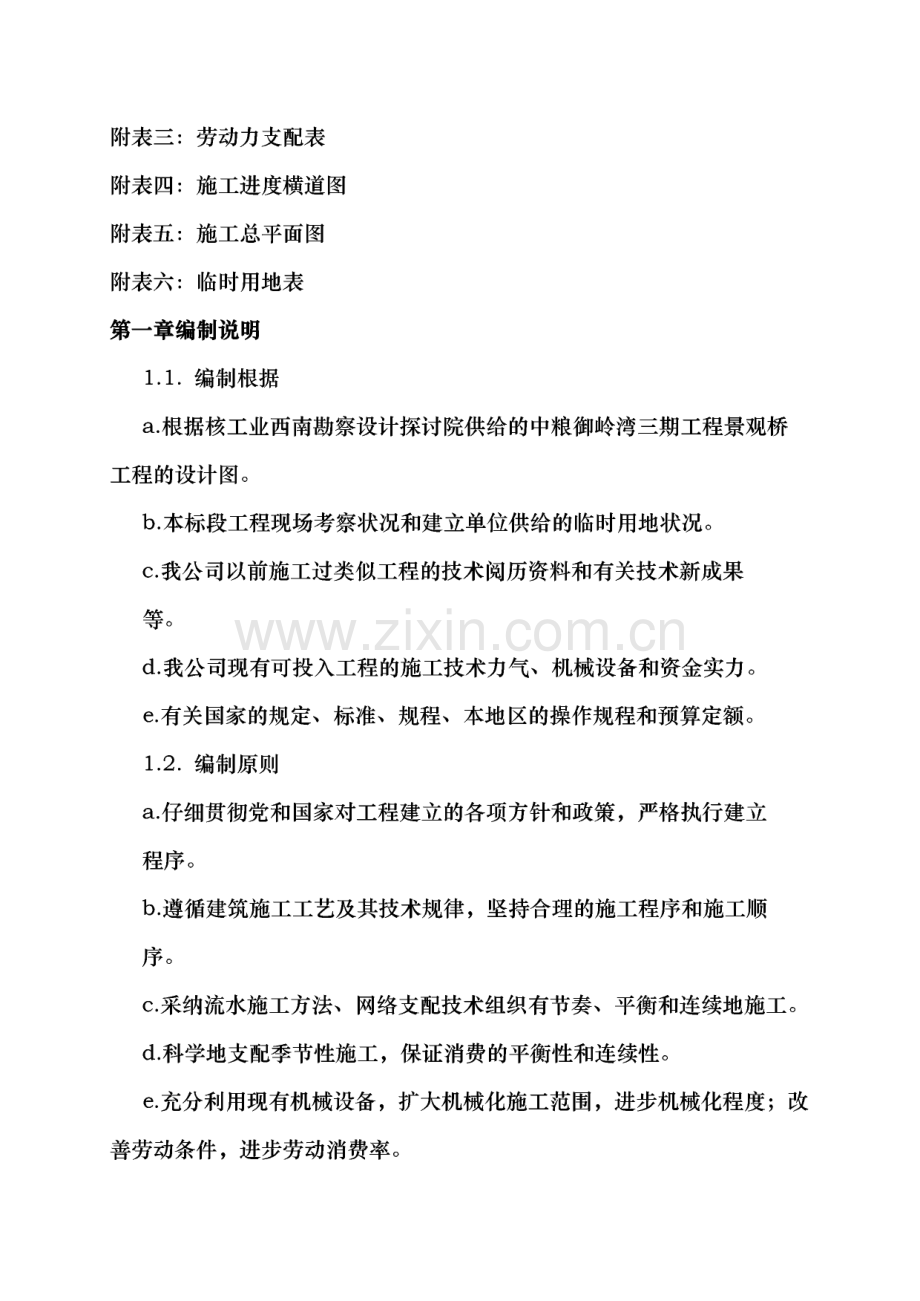

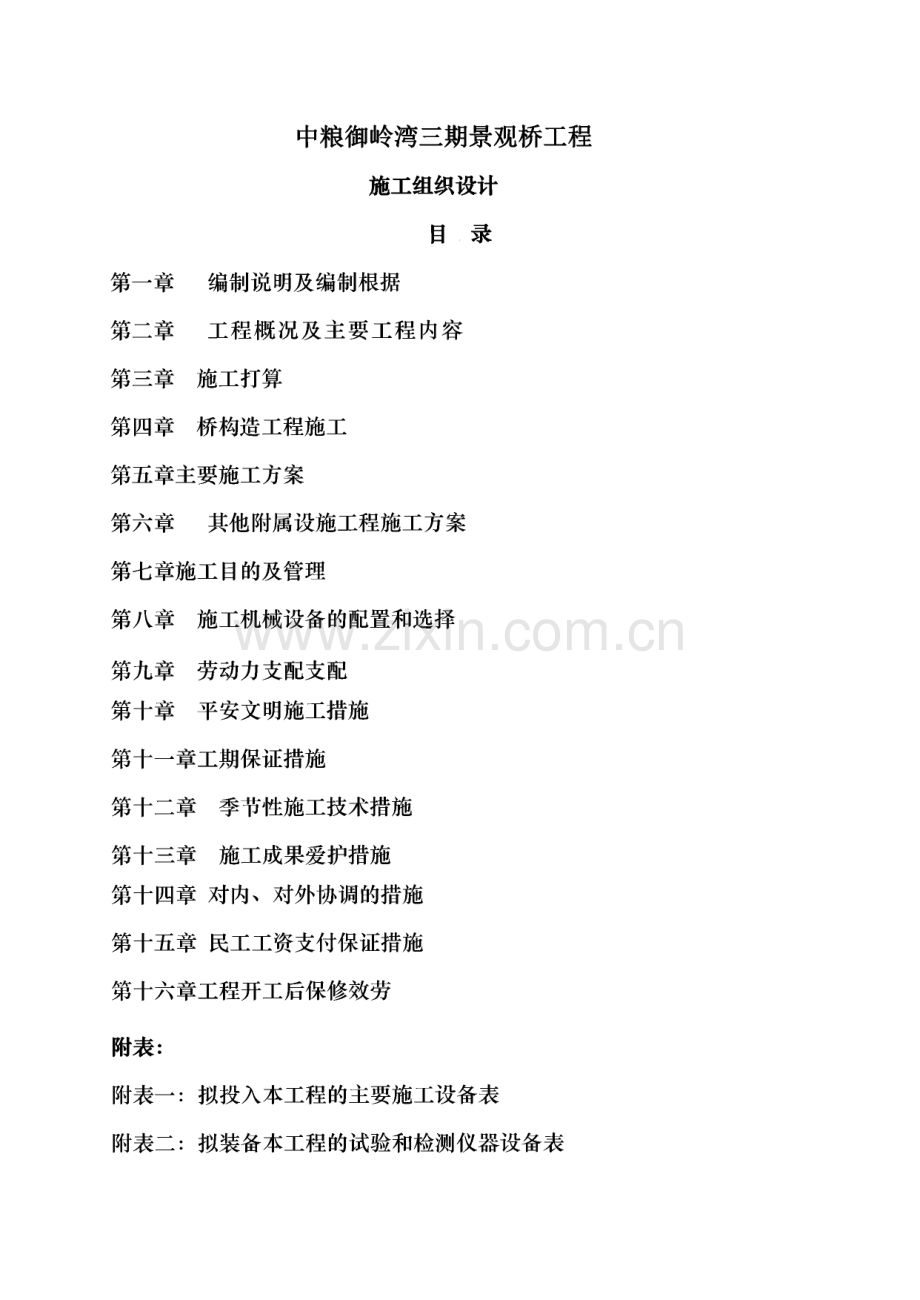

中粮御岭湾三期景观桥工程施工组织设计目录第一章编制说明及编制根据第二章工程概况及主要工程内容第三章施工打算第四章桥构造工程施工第五章主要施工方案第六章其他附属设施工程施工方案第七章施工目的及管理第八章施工机械设备的配置和选择第九章劳动力支配支配第十章平安文明施工措施第十一章工期保证措施第十二章季节性施工技术措施第十三章施工成果爱护措施第十四章对内、对外协调的措施第十五章民工工资支付保证措施第十六章工程开工后保修效劳附表：附表一：拟投入本工程的主要施工设备表附表二：拟装备本工程的试验和检测仪器设备表 附表三：劳动力支配表附表四：施工进度横道图附表五：施工总平面图附表六：临时用地表第一章编制说明1.1.编制根据a.根据核工业西南勘察设计探讨院供给的中粮御岭湾三期工程景观桥 工程的设计图。b.本标段工程现场考察状况和建立单位供给的临时用地状况。c.我公司以前施工过类似工程的技术阅历资料和有关技术新成果等。d.我公司现有可投入工程的施工技术力气、机械设备和资金实力。e.有关国家的规定、标准、规程、本地区的操作规程和预算定额。1.2.编制原则a.仔细贯彻党和国家对工程建立的各项方针和政策，严格执行建立程序。b.遵循建筑施工工艺及其技术规律，坚持合理的施工程序和施工顺序。c.采纳流水施工方法、网络支配技术组织有节奏、平衡和连续地施工。d.科学地支配季节性施工，保证消费的平衡性和连续性。e.充分利用现有机械设备，扩大机械化施工范围，进步机械化程度；改善劳动条件，进步劳动消费率。f.尽量采纳国内、外先进施工技术，科学地制定施工方案；进步工程质 量，确保平安施工；缩短施工工期，降低工程本钱。g.尽量削减临时设施，合理储存物资，削减物资运输量；科学地布置施 工平面图，削减施工用地。1.3.采纳的主要技术标准、标准、规程1、工程测量标准GB50026-932、碎强度检验评定标准GBJ107-873、马路养护技术规程JTJ073854、马路桥涵施工技术标准JTJ04120005、马路路途勘测规程JTJ061856、马路工程质量检验评定标准JTJ071947、水泥碎路面施工及验收标准GBJ97878、马路工程水泥碎试验规程JTJ053839、硅外加剂应用技术标准GBJ119-8810硅构造工程施工及验收标准GB50204-9211、建筑机械运用平安技术规程JGJ88-9612、建立工程施工现场供用电平安标准GB50194-9313、建筑施工平安检查标准JGJ59-9914、地基及根底工程施工验收标准GBJ202-8315、碎构造工程施工及验收标准GBJ50204-9216、碎质量限制标准GBJ50164-9217、建筑安装工程质量检验评定统一标准GBJ300-8818、建筑地基处理技术标准GBJ78919、马路工程技术标准JTJO188第二章工程概况及主要工程内容2.1 工程概况中粮御岭湾三期工程位于成都市龙泉驿区同安镇万家村。本工程 拟新建四座景观桥，为适应小区分墅环境景观须要，景观桥设计全部 为实腹式圆弧拱桥。景观桥一桥梁长48.3米，纵坡6%,桥梁宽度：7.0米（行车道）+2*0.25米（栏杆），上部采纳3跨10m+13m+10m实腹式圆弧拱，矢跨比1/5,下部采纳实体桥墩、承台、桩根底，桥台为U型桥台、桩根底；景观桥二桥梁长22.96米，纵坡5%,桥梁宽度：5.0米（行车 道）+2*0.5米（防撞块，包含2*0.25米栏杆在内），上部采纳1跨 10m实腹式圆弧拱，矢跨比1/4,下部采纳U型桥台、桩根底；景观桥三桥梁长22.96米，纵坡6%,桥梁宽度：5.0米（行车 道）+2*0.5米（防撞块，包含2*0.25米栏杆在内），上部采纳1跨 10m实腹式圆弧拱，矢跨比1/4,下部采纳U型桥台、桩根底；景观桥四桥梁长29.12米，纵坡9%,桥梁宽度：5.0米（行车 道）+2*0.5米（防撞块，包含2*0.25米栏杆在内），上部采纳1跨 16m实腹式圆弧拱，矢跨比1/4,下部采纳U型桥台、桩根底；四座景观桥都采纳实腹式钢筋混凝土圆拱无较拱桥，拱圈及桥台固结。下部构造采纳一字式钢筋碎桥台，根底采纳钻孔灌注桩，设计为端承桩。2.2 自然条件(1)地形地貌中粮御岭湾三期景观桥位于龙泉驿区。龙泉驿区属或都市管辖的十九 个区(市)县之一，位于成都市东部偏南位置，龙泉山脉中段。其地理位 置北纬30 57，东径104 27，。勘查场地地理环境较好，交通便利。(2)区域性质龙泉驿区全区位于成都平原东缘，地质构造为成都断陷带及龙泉山隆 褶带之间的构造断块。不规则的箱状背斜、苏码头背斜、龙泉驿向斜等褶 皱及平行展布的断层，构成了区内地质构造的根本格局。龙泉山隆褶带规 模较大，北东方向10度至30度长有210公里，东西宽有15公里至20 公里，是川西断陷带和川东隆起带(华荽山以西)的分界限。全区地貌主 要以山地、丘陵、平坝为主，三者的面积分别占全区总面积的39.07%、3.86%、57.07%。山脊海拔600米至1051.3米，山势北东至西南走向，南端地势高，高出东西两侧丘陵、平坝400米至600米，山地呈现山峦重 叠、凹凸起伏、沟谷纵横态势。丘陵相对高差为20米至200米。平坝分 布于区域中、西部，为明显的山前冲积地貌，相对高差5米至15米。区境 内沉积出露的多为细砂岩、粉砂岩、泥钙质粉砂岩和页岩。2.3 工程地质(1)地震及场地稳定性评价根据区域地质资料，成都地区属川西褶皱带中的成都坳陷，在大地构 造分区中，属扬子准台中的四级构造。成都坳陷及成都平原分布根本一样,长轴走向N3040 E,北起安县，南抵名山，西以龙门山山前断裂，东以龙泉山为界，成都市位于其东南隅。成都市地质构造纲要见图3-1。成都地区为近期形成的不对称断陷盆地，沉积了巨厚的第四系积累物。下、中更新统沉积巨厚，凤凰山一茶店子隐伏断裂活动较剧烈。沉积厚度 呈西厚东薄现象显著；而上更新统则呈薄层迭积其上。全新统仅分布在现 河床及两岸旁边地区，厚度较薄，分布面积狭小，说明成都坳陷在下、中 更新统活动剧烈，晚更新世及其以后至今，沉降及其凤凰山一茶店子断裂 活动性已大为减弱，趋于稳定。成都市及郊区隐伏断裂无活动遗迹及记录。四周地区的地震对本区有所涉及，历史上对该地区有较大影响的地震为四 川汶川8.0级地震(2008.5.12)。勘查区震感剧烈。综上所述，就区域地质稳定性而言，成都市及其旁边郊区、县处于四 周微活动环境中的地壳稳定区。根据建筑抗震设计标准(GB500112010)附录A的规定，勘查区地震设防烈度为7度第三组，根本地震加速度值为O.lOgo(2)场地土类型和场地类别区域地层较为单一，出露地层主要为第四系全新统积累层和白垩系灌 口组(Kg)地层，现分述如下：第四系地层主要有人工积累层和斜坡积累层，现由新至老分述如下：(1)第四系全新统人工积累层(QI1)耕植土：黄褐色，稍湿，构造松散，以粘性土为主，含少量碎砖、泥 岩强风化碎屑等，场地内普遍分布，厚度改变大，钻孔揭露层厚为L3 3.9m。(2)斜坡积累层(Q,del)主要分布于边坡北面，积累层较困难，据钻孔和地面调查分析，斜坡 积累层主要物质为崩坡积层，崩坡积层主要以块碎石为主，块石粒径大小 不均，一般20-60cm,大者可达1.0m;其表层大多分布有粉质粘土，粉 质粘土也常夹杂有碎块石，一般呈褐黄色及黄灰色。(3)第四系残积层(Q4“)残积土：主要分布于边坡南面末端，仅在ZK18分布，呈灰黄色，岩 石风化后残留在原地形的土，以粘性土为主，其下部夹碎石或砂粒。勘查区域分布基岩层为白垩系灌口组(J地层，岩性为粉砂质泥岩,紫红、青灰色，泥质胶结，泥质构造，薄厚层状构造，属软质岩，岩体 完好性较差，为易软化岩。其分布于边坡区岩质悬崖处和第四系地层之下,岩层产状271 Z340 345 Z21,个别4/35,岩层风化破裂 较为严峻。根据其风化程度将揭露深度内的粉砂质泥岩分为：强风化及中等风化 二个亚层：强风化粉砂质泥岩：构造大部分被破坏，岩芯破裂，大多呈碎块状、短柱状，质软，手掰易断，干钻可钻进，偶夹中风化粉砂质泥岩薄层。该 亚层遍布场地，钻孔揭露层厚为3.87.8m。中风化粉砂质泥岩：岩芯较完好，大多呈柱状、短柱状，一般节长6 32cm,最长达4568cm，偶夹强风化粉砂质泥岩薄层。全场地分布，未 揭穿。2.4 水文地质地下水位龙泉驿区属亚热带潮湿气候区，四季清楚，气候温柔，雨量足够，夏 无酷暑，冬少冰雪。多年年平均降水量947mm。丰水期为69月份，降 水量占全年降水量74%,枯水期13月份，其余为平水期。地下水类型及补给条件龙泉驿区水资源总量为3.8524亿立方米。主要由两部分组成：地表水 资源3.24亿立方米(不含过境水量)，地下水资源0.6124亿立方米。地 表径流主要由大气降水产生。全区多年平均降雨量为977.2毫米，相应降 雨总量为5.43亿立方米，降水产生的地表径流汇合于江河后，分别流向双 流、新都、青白江、金堂和简阳等地区。地下水为赋存于第四系积累层的上层滞水，勘查期间在钻孔深度范围 内未测得稳定地下水。场地北接近水库，受水库地表水变幅影响较大，主 要以地表水径流补给，以地下径流及泉点形式排泄；(3)地下水水质分析根据分析结果，按岩土工程勘察标准(GB50021-2001)(2009 年版)断定：本工程场地地下水对混凝土构造具有维腐蚀性，对钢筋混凝 土构造中的钢筋具有微腐蚀性。第三章施工打算1.技术打算a.先理解和驾驭图纸内容，摸清设计意图，审查施工图纸是否还齐全，是否及其说明书在内容上一样，施工图纸及其各组成部分间有无冲 突和错误，各图在尺寸、坐标、标高和说明方面是否一样，技术要求是否 明确。b.根底设计或地基处理方案同建立地点的工程地质和水文地质条件是否一样。c.驾驭拟建工程的建筑和构造的形式和特点，须要实行哪些新技术；复核重要承重构造或构件的强度、刚度和稳定性能否满足施工要求；对 于工程困难，施工难度大和技术需求高的分部（分项）工程，要审查现有 施工技术和管理程度能否满足工程质量和工期要求。d.编制施工组织设计和分项工程施工方案。e.各级技术人员、施工人员要仔细熟识图纸，技术部门负责组织好图纸 会审，会审时应特殊留意审查图纸是否有问题，发觉问题刚好提出，争取 在施工前办好一次性洽商。f.确定各工程工程的做法、材料、规格，为翻样和加工定货创建条件。g.根据施工图纸所确定的工程量、施工组织设计拟定的施工方法，建筑 工程预算定额和有关费用定额编制施工图预算和施工预算。h.根据现场具体状况，做好现场的平面布置。i.提出大型机具支配，编制加工定货支配。j.编制工程质量总体规划及工程创优细部质量措施。2.物资打算2.1.物资打算工作程序抵编制多种物资须要量支配；b.签定物资供给合同；c.确定物资运输方案和支配；d.组织物资按支配进场和保管。2.2.建筑材料打算根据施工预算的材料分析和施工进度支配的要求，编制建筑材料须要量 支配，为施工备料、确定仓库和堆场面积以及组织运输供给根据。根据材 料支配组织各种材料分批进场，并严格按施工总平面布置图所示位置堆放整齐。2.3.构件和制品加工打算根据施工预算所供给的构件、制品加工要求和施工进度支配支配，编制 相应支配，为修建预制场地、组织运输和确定堆场面积供给根据。2.4.建筑施工机具打算根据施工方案和进度支配的要求，编制施工机具须要量支配，为组织运 输和确定机具停放场地供给根据。3.1.建立工程工程部组织机构根据工程规模、构造特点和困难程度，确定工程工程部的人选和名额；遵循合理分工及亲密协作、因事设置及因职选人的原则，建立有施工阅历、有开拓精神和工作效率高的工程工程部，施工管理人员快速到位开展各项 打算工作。a.建立精干的工作队组根据采纳的施工组织方式，确定合理的劳动组织，建立相应的专业和混 合工作队组。b.集结施工力气，组织劳动力进场根据开工日期和劳动力须要量支配，组织工人进场，支配好职工生活，并进展平安、防火和文明施工等教化。c.做好职工入场教化工作为落施行工支配和技术责任制，应按管理系统 逐级进展交底。交底内容通常包括：工程施工进度支配和月作业支配；各 项平安技术措施、降低本钱措施和质量保证措施；质量标准和验收标准要 求；以及设计变更和技术核定事项等，都应具体交底，必要时进展现场示 范；同时健全各项规章制度，加强遵纪遵守法律教化。3.2.劳动力支配施工人员按不同的施工阶段分批进出场，支配施工顶峰期人员将到达60 人。4.施工现场打算4.1.测量定位本工程的测量定位工作非常重要，必需保证准确，计算好必需有的定位 点，根据甲方所供给的红线桩测设，标高由甲方供给的水准点引入。定位 点和标高必需经甲方核验，并办理好验收手续。4.2.做好“三通一平”抓好施工现场的“三通一平”工作，即水通、电通、道路通和场地平整。4.3.建立临时设施统一筹划，合理布置施工总平面图，仔细组织搭设好临时设施，包括办 公房、宿舍、保卫房、仓库、预制场、水泥库、搅拌站、钢筋棚、木工棚、厕所等，以利于施工消费顺当进展，并为创文明施工现场打下根底。4.4.组织施工机具进场根据施工机具须要量支配，按施工平面图要求，组织施工机械、设备和 工具进场，按规定地点和方式存放，并应进展相应的保养和试运转等项工 作。4.5.组织建筑材料进场根据建筑材料、构件和制品须要量支配，组织其进场，按规定地点和方 式储存或堆放。4.6.拟定有关试验支配建筑材料进场后，应根据国家及成都市有关规定进展各项材料的试验和 检验，不合格的建筑材料严禁在工程中运用。4.7.做好季节性施工打算根据施工组织设计要求，仔细落实雨季、汛期、冬季和农忙季节的技术 组织措施。5.施工场外协调5.1.材料加工和订货根据各项须要量支配，同建材加工制造厂家或单位联络，签订供货合同,保证按时供给。5.2.及设计单位的工作协调a.工程部刚好及设计院联络，进一步理解设计意图及工程要求，并根据 设计意图提出我们的施工施行方案。在向设计单位提交的技术询答单中，包括施工可能出现的各种构造状况，帮助设计院完善施工图设计。b.对施工中出现的状况，除按业主驻现场工程师、监理的要求刚好处理 外，还应主动修正可能出现的设计错误。在施工中，还应会同发包方、驻 现场工程师、施工队根据总进度及整体效果要求，验收样板构件，进展部 分验收、中途质量验收、开工验收等。c.在施工中及驻现场工程师协商解决的问题，帮助现场工程师解决各种 缘由引起的标高、几何尺寸不同等问题和不行预料因素引起的其它问题。5.3.及监理工程师的协调a.在施工全过程中，严格根据业主及监理工程师批准的施工组织设计进 展质量管理。在自检、专检的根底上，承受监理工程师的检查，并根据监 理要求，予以整改。b.贯彻工程部已建立的质量限制、检查、管理制度，确保产品到达优良。工程部对整个工程产品负有最终责任。任何工程部人员工作的渎职、失误 均视为工程部的工作失误，杜绝不听从监理工作的不正常现象发生，使监 理工程师的一切指令得到全面执行。c.全部进入现场运用的成品、半成品、设备、材料、器具,均应主动向监 理工程师提交产品合格证或质保书，应按规定运用前须进展物理化学检测 的材料，主动递交检测结果报告，使全部运用的材料、设备能保证工程质 量，不给工程造成隐患。d.按部位或分项、工序检验工程质量，严格执行“上道工序不合格，下 道工序不施工”的准则，使监理工程师顺当开展工作。对可能出现的工作 意见不一的状况，遵循“先执行监理的指导，后予以磋商统一”的原则进 展办理。在现场质量管理工作中，维护好监理工程师的权威性。5.4.及邻近施工单位的协调在布置施工临设、接水、接电、测量放线和建立施工通道的过程中，应 留意及邻近单位的协调，在施工过程中，及邻近施工单位应随时保持联络,互相支持，互相扶植，执行业主的总体协调工作。第四章 桥构造工程施工1、测量放线(1)平面及高程限制网的建立。现场设一级导线测量建立四个平面限制点。在现场建立一条附合水准 路途，将0.00m标高引至现场，建立四个0.00m标高基准点供现场利 用。轴线限制桩、水准点引入施工区后须经甲方、监理、公司技术部及经 理部共同校对合格前方准运用，各层轴线、标高定位由经理部工程技术人 员、监理工程师核对。(2)施工现场的测量放线建筑物施工测量前应根据设计要求、定位条件等因素编制施工测量放 线方案，以指导建筑物测量工作顺当进展。根据设计总平面图和施工图绘 制放线详图，作为重要技术资料存档以备核查追溯。轴线限制点引入施工区后，须经甲方、监理等单位核验前方可进展施 工放线。各轴线必需遵守大尺寸内分小尺寸的原则，限制轴线传入层面后应先 拉限制轴线间的间隔，再拉开间的轴线，并填写层面测量记录。每次施工放样投点前先检查地面限制点，确保准确无误后，利用激光 铅直仪往上独立投点两次，其误差限制在3mm以内；高程利用钢卷尺沿 直线量距传递，其误差不大于2mm。(3)、钢尺量距时要求采纳标准拉力50N,季节复检时，根据气温状况进 展温度校正。对悬空和倾斜测量，应在满足限差要求状况视具体状况考虑 垂曲及倾斜改正。要求每层轴线间隔用DMA5红外测距仪校对。(4)、标高抄测采纳S3长水准，视距差限制在20mm以内，均以限制水 准点作后视，并作来回闭合。(5)面层放线应扣除面层做法，放出具体平面、标高及碎面层限制线；四 个大角，以限制轴线引上下贯穿线限制垂直偏向，逐层上引限制。（6）全部测量仪器及器具定期由区以上技术监视局鉴定,合格前方可运用。2.拱圈拱桥为圆弧拱，矩形断面实腹拱，拱桥按双较拱设计，拱为平钱。施工放样时不预留各拱圈的预拱度。3.墩台桥墩桩根底设计为采纳C30水下碎，承台设计为采纳C25碎，主拱圈设 计为采纳C30碎。4.桥台桥台均采纳一字式钢筋碎桥台，拱座及桥台连结为整体。桥承台尺寸（纵桥X横桥）均为975x275o桥台的桩根底均采纳直径130cm 的钻孔灌注桩，设为端承桩。第五章主要施工方案（一）灌注桩工程施工A、灌注桩工作平台考虑：考虑施工须要，灌注桩工作平台根据须要采纳贝雷架搭设高架平台或用 20cm X 20cm的木方搭设简易工作平台。B、灌注桩的总体施工支配及钻机的投入：拟投入JPS-20型钻机6台。施工方法采纳泥浆护壁、盘旋钻机成孔。C、灌注桩施工：1、钻孔灌注桩施工流程图I：、施工打算施工前做好供电、供水的打算，并将临时用电、临时用水接到施工现场。搭设脚手平台后，测放出灌注桩的中心位置，埋设好钢护筒，钢护筒的埋 设原则：a、根据钻孔直径，采纳直径为1.52.0m的钢护筒；b、护筒垂直中心线及桩位中心线重合，允许偏向为50mm,倾斜度不大 于1%,护筒埋入土中的深度不低于3m,根据各桥墩位的土层，必要时，护筒的埋设需加深或去除护筒四周的淤泥回填粘土并夯实。c、护筒埋设后护筒顶高出地下水位1.52.0m,陆地上的护筒顶面应高出 地面0.3m以上，以确保水头差；在岸上制作好泥浆池、沉淀池、排浆池，配置好足够的合格的泥浆用于护 壁，确保孔壁在钻孔过程中不坍孔。d、护筒安设固定后，再重新定位放线，设限制桩，并在护筒上口标注桩位 的限制线。、钻机就位：报检桩位，经监理复测合格后，钻机就位安装钻头等（钻 头的直径不小于设计桩径），水电接通进展试运行，钻机就位必需严格限 制桩位中心及钻杆轴线重合，并用水准仪检测钻机的程度度以确保钻孔的 垂直度。、钻孔：钻机钻孔前，先启动泥浆泵和钻机，待循环泥浆进入孔内一定数量前方可 钻进；在钻进过程中，留意观测土层土质改变，并仔细做好记录，刚好留 意护筒内的高压水头，孔内泥浆保证高出地下水位同时对泥浆 的性能指标比重、含砂率、粘度按标准进展抽检限制。钻孔中粘土层的泥 浆相对密度、粘度、含砂率分别限制在1.05-1.2,16-22S,8-4%,砂土 层的泥浆相对密度、粘度、含砂率分别限制在1.20-1.45,19-28S,8-4%在钻孔过程中，根据土层状况限制钻进速度。在淤泥、淤泥质粘土等软土 层钻进时，应限制进尺、轻压、低档、慢速、大泵量，采纳泥浆钻进，以 防产生坍孔和宿颈。、清孔钻孔到达设计深度后，用检孔器检查成孔的倾斜度是否符合标准要求，经 检查合格后马上进展清孔，在清孔过程中，应不断置换泥浆，同时并保证 孔内泥浆面在地下水位或长江以上以确保水压力防止坍孔。清 孔后，若泥浆指标到达：相对密度为L03-L10,含砂率小于2%,粘度 17-20S的要求，并且孔底沉淀层也到达要求后，马上安放预先制作好的 钢筋笼，钢筋笼安装固定后，沉淀层厚度经监理验收符合标准要求，方可 进展水下碎的浇筑，否则要进展二次清孔。、钢筋笼制作及安放：a、每根桩钢筋笼制作在钻孔完毕前制作完毕，并报请现场监理验收，制作 时应留意：严格按设计和标准要求进展；采纳碎垫块作爱护层或按设计要求进展；根据灌注桩钢筋长度及吊杆的起吊高度，每根桩钢筋笼可适当分节制作;加工时同一截面的接头率不超过50%o 根据设计图纸及有关通知，钢筋笼制作时同时制作好灌注桩检测管，并 临时安装钢筋笼内侧。b、清孔合格后，快速移让钻机安放钢筋笼；（必要时可采纳钻机安装钢筋笼）钢筋笼采纳钻机卷扬机或汽车吊吊入孔中，吊放及运输过程留意钢筋笼 不变形，安装时确保钢筋笼的垂直度，保证搭接、焊接长度或用冷挤压套 管连接。同时焊接好检测管接头（确保检测管不漏泥浆水）。钢筋笼安装完毕后，经监理验收合格后，再进展水下碎浇筑。、水下碎灌注（采纳导管法）：a、灌注前进展导管水压试验检查导管的密封性、承压实力、垂直度、丝扣 接头坚固程度等，不符合要求必需事先处理：b、灌注水下碎：灌注碎采纳cp25cm合格的钢导管灌注，灌注硅留意以下 事项：开场灌注前，在导管内水位以上设置预制碎隔水栓作隔水设施；严格限制首批税的灌入量，以满足导管初次埋设深度不得小于1m和填 充导管底部及孔底40cm空隙的须要；硅灌注连续进展，不得中断，在灌注过程中，留意视察导管内校的下降 及孔内水位下降状况，用测绳随时测量碎面高度，保证导管在碎中的埋设 深度限制在2-6m;水下碎的灌注标高应保证高出桩顶设计标高至少0.8-lm,以保证桩头凿 除后，剩余桩头无松散层，桩头碎到达设计强度；保证水下硅的和易性（碎坍落度应限制在180-220mm）,砂率0.4-0.5,水灰比0.5-0.6;石子采纳级配良好的中、小石子，石子最大粒径小于 1/6-1/8导管内径和钢筋最小净距的1/4,同时应小于40mm,砂采纳 级配良好的中砂，采纳商品C30水下碎，采纳汽车泵输送泵输送碎。硅配料严格根据试协作格的协作比进展，碎浇筑采纳汽车泵输送，确保 硅的连续供给；仔细记录灌注日记。、护筒撤除：岸上桩埋入岸中，水中墩桩根据须要可将立桩接出水面后 再撤除。、成桩检测：桩基完成7天后，根据要求做高应变和静载试验；（二）桥承台施工采纳钻孔桩工作平台施工，桩基施工完毕钻机撤走后进展土方开挖及承台 封底碎，承台施工。施工前做好供电、供水的打算，并将临时用电、用水接到施工现场，测设 好承台的四角坐标位置及灌注桩中心位置。1、土方、封底碎：在承包钻孔桩完成后，即进展土方开挖及封底碎施工，每个承台单独作业。a、基坑开挖：基坑内多为淤泥，拟采纳高压水泵射水，泥浆泵吸泥，距基 底50cm,停顿吸泥。采纳人工清底。同时考虑若吸泥效果不好，则采纳 抓斗机配电动葫芦人工协作抓土，同时在基坑四周设置排水坑和集水井，潜水泵抽排水。b、基坑支护：采纳四道145字钢作钢板桩四周内围护，cp450钢管作内支 撑。考虑到两侧土压力不均，在岸边一侧实行降土减载以到达侧压力根本 平衡。支护安装随着基坑的开挖逐步安装。c、封底：封底采纳C30素碎封底，施工采纳土模现浇，碎中掺入适量早 强剂，进步碎早期强度，以便尽早进展承台硅施工。2、钢筋碎主墩承台：a、模板：承台模板采纳组合钢模板或木胶合板，立模时留意模板清洁、平 整、接缝严密，支撑坚固、模板接缝处采纳海绵系，以防浇筑时漏浆跑模 现象发生。模板内外支撑都采纳方木，拆卸便利。b、钢筋：上下层钢筋网之间利用马蹄筋支立，布置成梅花状，防止硅浇筑 过程中钢筋错位变形。墩柱身钢筋预埋位置力求准确，定位可以采纳第一 个箍筋点焊在承台钢筋上加以定位。墩身钢筋应尽可能的一次安装到位，削减钢筋接高的工作量。c、硅浇注：采纳汽车泵泵送碎，分层浇注，机械振捣，由于承台厚度较大,承台顶面钢筋还需预留几个孔洞，下人振捣，汽车泵的泵管宜干脆伸入承 台内部，以保证底层硅自由坠落高度不超过2m,也可在顶面挂串筒下料。协作比设计时应优先选用低水化垫的水泥降低碎水化垫。施工中承台内部 应布置适量的水管，水管直径甲48钢管，碎成型后，管内注入循环冷水，以降低大体积碎的内外温差，外表覆盖洒水养生。d、承台模板撤除：模板撤除时，由上而下的逐步撤除支撑，再抽出模板。撤除时间根据标准规定执行。e、承台回填：回填时先将基坑内可能的积水排出，然后分层夯实回填素土 至原标高。墩、台帽施工时遵循放线一安装钢筋骨架一扎筋安装模板f碎浇筑一养 护的程序进展。施工时：、钢筋的骨架及箍筋在加工现场制作成形，并编号，骨架的焊接严格根 据标准进展，骨架安装按设置图纸进展，一一对应。、墩、台帽模板采纳钢木结合，木胶合板做面板，木方作加劲板，用10 号槽角夹持，采纳中16圆钢作拉条固定。模板的强度及刚度必需满足校的 振捣要求，模板安装时，接缝做到平顺严密，无缝隙，以保证不漏浆。、墩、台帽的碎严格采纳原试协作格的配比进展配料，碎的浇筑从一头 向另一头阶梯推动，碎的振捣做到密实，严禁漏振、过振。同时做好校试 块。(三)、拱圈施工工艺流程土牛施工一支架安装一拱架安装一拱圈底模安装一钢筋绑扎一拱圈侧 模安装一拱圈混凝土浇筑一侧模撤除一底模、拱架撤除一成品养护1、土牛施工本工程选择在枯水季节施工，采纳土牛加扣件式钢管脚手架拱盔相结 合的施工工艺施工，在土牛下设置直径1.5米的导流有筋涵管，完成后，回填碎石，密实度不小于90%,当碎石填筑到支墩标高-30cm时，整体 打30cm厚硅垫层以保证土牛填筑时的整体性。2.支架安装(1)支架整体、杆配件、节点、地基、根底和其他支撑物应进展强度和 稳定验算。(2)支架安装应考虑支架受载后的沉陷、弹性变形等因素预留施工拱 度。(3)本工程采纳满堂钢管脚手架支架。(4)支架安装完毕后，应对其平面、顶部标高、节点联结及纵横向稳定 性进展全面检查，符合要求前方可进展下道工序。3.拱架安装U)安装拱架前，对拱架立柱和拱架支承面应具体检查，准确调整拱架 支承面和顶部标高，并复测跨度，确认无误前方可进展安装。(2)各片拱架在同一节点处的标高应尽量一样，以便于拼装平联杆件(3)拱架按施工图不设预拱度。(4)考虑拆卸便利，拱架采纳钢管脚手架体系，须有足够的强度、刚度 和稳定性，施工前均应进展施工图设计。扣件式钢管拱架：钢管拱架组成排架的纵、横间距应按承受拱圈自重计 算，各排架顶部的标高应符合设计要求，为保证排架的稳定应设置足够的 斜撑、剪刀撑、扣件和缆风绳，见图l-8o4.拱圈模板(底模、侧模)安装(1)拱圈模板(底模)宜采纳双面覆膜酚醛多层板)。(2)采纳多层板背后加弧形木或横梁，多层板板厚依弧形木或横梁间距 的大小来定。模板接缝处粘贴双面胶条填实，保证板缝拼接严密，不漏浆。(3)侧模板应按拱圈弧线分段制作，间隔缝处设间隔缝模板并应在底板 或侧模上留置孔洞，待分段浇筑完成、去除杂物后再封堵。(4)在拱轴线及程度面倾角较大区段，应设置顶面盖板，以防混凝土流 失。模板顶面标高误差不应大于计算跨径的1/1。,且不应超过30mm。5.钢筋绑扎(1)拱脚接头钢筋预埋：钢筋混凝土无钱拱的拱圈的主筋一般伸入墩台 内，因此在浇筑墩台混凝土时，应按设计要求预埋拱圈插筋，伸出插筋接 头应错开，保证同一截面钢筋接头数量不大于50%。(2)钢筋接头布置：为适应拱圈在浇筑过程中的变形，拱圈的主钢筋或 钢筋骨架一般不应运用通长的钢筋，宜在适当位置的间隔缝中设置钢筋接 头，但最终浇筑的间隔缝处必需设钢筋接头，直至其前一段混凝土浇筑完 毕且沉降稳定后再进展联结。(3)绑扎依次：分环浇筑拱圈时，钢筋可分环绑扎。分环绑扎时各种预 埋钢筋应临时加以固定，并在浇筑混凝土前进展检查和校正。6.拱圈侧模安装参照4款规定施工。7.拱圈混凝土浇筑上承式拱桥浇筑一般可分三个阶段进展：第一阶段：浇筑拱圈及拱上立柱的底座。第二阶段：浇筑拱上立柱、联结系及横梁等。第三阶段：浇筑桥面系。前一阶段的混凝土到达设计强度的7。以上才能浇筑后一阶段的混凝 土。拱架则在第二阶段或第三阶段混凝土浇筑前撤除，但必需对撤除拱架 后拱圈的稳定性进展验算。对于多环拱桥，其对称拱圈应同时浇筑。(1)混凝土搅拌本工程采纳商品碎，混凝土应符合国家现行标准预拌混凝土(GB/T14902)的有关规定。(2)混凝土运输1)混凝土运输满足混凝土凝聚速度和浇筑速度的须要，使浇筑工作不 连续。运输工具可采纳手推车、机动翻斗车、混凝土搅拌运输车。混凝土 在运输中应做到不分层、不离析、不漏浆，混凝土坍落度满足施工要求。2)混凝土运输尽量缩短运输时间，从搅拌机到浇筑完成的延迟时间不 得超过混凝土初凝时间。(3)混凝土浇筑方式1)混凝土连续浇筑：跨径小于16m时，拱圈或拱肋混凝土应按拱圈 全跨度从两端拱脚向拱顶对称地连续浇筑，并在拱脚混凝土初凝前全部完 成。如预料不能在限定时间内完成时，则应在拱脚预留一个隔缝并最终浇 筑隔缝混凝土。2)分段浇筑：当跨径大于或等于16m时，为避开拱架变形而产生裂 缝，以及削减混凝土的收缩应力，采纳沿拱跨方向分段浇筑。分段长度6m15m。分段位置应以能使拱架受力对称、匀称和变 形小为原则。各段接缝面应及拱轴线垂直，各分段点应预留间隔槽，其宽 度一般为0.5m1m,若支配有钢筋接头时，其宽度尚应满足钢筋接头的 须要。如拱架变形小，可削减或不设间隔槽，而采纳分段间隔浇筑。分段浇筑程序应符合设计要求，应对称于拱顶进展，并应预先做出 设计，使拱架变形保持匀称，且变形最小。分段浇筑混凝土时，各分段内 混凝土应一次连续浇筑完毕，因故中断时，应浇筑成垂直于拱轴线的施工 缝见图1-9;如已浇筑成斜面,应凿成垂直于拱轴线的平面或台阶式接合面o间隔槽混凝土，应待拱圈分段浇筑完成后且其强度到达75%设计强 度，接合面按施工缝处理后，由拱脚向拱顶对称进展浇筑。封拱合龙温度 应符合设计要求，如设计无规定时，宜在接近当地年平均温度或515 时进展。浇筑大跨径钢筋混凝土拱圈或拱肋时，纵向钢筋接头应支配在设计 规定的最终浇筑的几个间隔槽内，并应在这些间隔槽浇筑时再连接。在倾斜面上浇筑混凝土时，应从低处逐层扩展上升，保持程度分层,混凝土浇筑完成后应刚好洒水养护。因拱肋中下部倾斜度较大，防止混凝 土向下坍落，需在其顶部扣压模板。8.模板拱架的撤除(1)为保证支架撤除时拱肋内力改变匀称，应对称于拱顶，由拱中部向 两侧同时撤除。(2)顶部扣压模板在混凝土初凝后即可撤除。当混凝土到达设计要求抗 压强度方可撤除侧模，若设计无要求时，混凝土抗压强度到达2.5MPa时 方可撤除侧模。底模必需等到拱圈最终施工段混凝土抗压强度到达100%设计强度方可撤除。（3）拱架撤除是由拱圈及上部构造的重量渐渐转移给拱圈自身担当的 过程，应按拟定的卸落程序进展。拱架不得突然卸除，在卸除中，当到达 一定的卸落量，拱架才脱离拱圈实现力的转移。在拱架撤除过程中应根据 构造形式及拱架类型制定撤除程序和方法。第六章质量标准1）、技术要求1.混凝土所用的水泥、砂、石、水和外掺剂的质量和规格必需符合有 关标准的要求，按规定的协作比施工。2.支架式拱架必需严格根据施工技术标准的要求进展制作，必需坚固 稳定。3严格根据设计规定的施工依次浇筑拱圈混凝土。4.拱架的卸落必需根据设计和有关标准规定的卸架依次进展。5.不得出现露筋和空洞现象。2）、实测工程见表1-28。3）、外观鉴定1.混凝土外表平整，线形圆顺，颜色一样。2.混凝土麻面面积不得超过该面积的。.5%,深度超过10mm的必需 处理。3.混凝土外表不应出现非受力裂缝，裂缝宽度超过设计规定或设计未 规定时超过0.15mm必需进展处理。成品爱护1施工中不得蹬踩和随意切割钢筋。2模板板面刷隔离剂时，严禁污染钢筋。3吊装模板时应轻起轻放，不准碰撞，防止模板变形。4撤除模板时，不得用大锤、撬棍硬砸猛撬，以免损伤混凝土外表和 棱角O5非承重侧模板应在混凝土强度能保证其外表及棱角不致因拆模而受 损坏时方可撤除。4）、应留意的质量问题1为使拱圈的拱轴线符合设计要求，必需在安装支架和拱架时预留施 工拱度。2为防止施工缝出现裂缝，拱肋合龙温度应符合设计要求，如无设计 规定时，宜在气温接近当地平均温度时进展合龙。3对拱架变位状况应进展限制观测，发觉超过允许值时，要刚好实行 措施予以调整。4拱架立柱应安装在有足够承载力的地基上，立柱底端应设置垫木，防止施工中支架和拱架发生较大的沉陷。第六章 其他附属设施工程施工方案1.桥面桥面采纳沥青路面，桥身外路面采纳景观石饰面；2.附属设施a.拱内填料：考虑渗水宜采纳透水性较好的中粗砂，并夯实，密实度 应到达95%以上。b.防水层：防止水流浸蚀拱圈，在拱圈拱背上必需设置防水层，防水 层为三层沥青二层油毡，且在墙身设泄水孔。c.伸缩缝：桥伸缩缝采纳2cm宽的简易伸缩缝，用沥青码絮填塞，各桥 共两处，分别在拱桥侧桥和桥台侧墙间设置。第七章施工目的及管理1.施工现场施工现场状况良好，水电已接至现场。2.施工部署2.1.指导方针本工程施工质量、进度、平安、文明施工对业主和本企业都有重要的现实意义，本公司对工程的施工指导方针如下：a.本公司将把该工程列为2012年重点工程，组建强有力的工程部施行工程法施工。b.以本公司自身的各种优势为业主降低工程造价，经营宗旨“保本、微利、求开展”。c.以科学、务实、严谨的工作作风，敢为人先的创业精神，热忱周到的效劳去赢得业主的信任，去赢得市场。2.2.管理形式及机构设置a.公司严格执行“工程法”施工原则；工程经理对质量、平安、工期、本钱及文明施工全面负责；本着公司内部：“六集中”“四统一”原贝L在本工程不分包、不转包。b.为优质、高速地完本钱工程，针对工程的具体特点，我公司将精心组织施工力气，抽调阅历丰富、年轻有为的工程技术管理人员，组织 工程施工工程部，负责工程施工的各项组织管理工作。c.工程部由工程经理指导，工程副经理及专业技术负责人由专业公司委派负责人担当，下设各项工作管理及业务人员。2.2.1.施工组织机构框图工程副经理兼行 政负责人（行政管理工程经理）陶建岛方人_技术部 材料设备部 一工程部一平安保卫 综合办公室打桩作业班施工测量、放线组木 工二 作一 业-班一工地现场平安监视组碎R工勾白 作业.而 班面?钢 彳筋 Z作;业 2班及特点人选一旦经过甲、乙方确认,电 工 作 业 班运输及吊装组的 材料及中间产品检验财务管理及经济核算根据设计要求主动为本工程做好开工前的打算工作（材料、机械、技术 等打算工作及筹划工作），并且以无条件满足本工程须要为前提，未经业主同意中途不得变换人选。b.根据工程经理部的工作实际，具体明确每个工程管理人员的责、权、利，使全体管理人员有条不紊、忙而有绪地开展工作，从而较大幅度进步 工程经理的工作效率，有效促进管理整体实力强化，使工程经理部管理体 系有更多的精力和时间来分析运筹各种困难的管理场面，做到工程整体下 活一盘棋，充分发挥每个棋子的作用，并且决策有的放矢，成竹在胸，不 打无把握之仗，无打算之仗。c.以已制定的各工程管理制度来指导、催促、标准每个管理人员的工作质量、效率。变“人管理人”“人盯人”为“制度管理人，做到工 程管理“有章可循，执法必严、违章必纠”，这样形成军令如山，赏罚清 楚的先进管理形式。d.我公司工程管理历来将工程的社会效益看重于经济效益，将工程职业道德作为专项考核制度，并在工程管理中大力提倡和推广，我们将 一如既往地实行这一制度，以赢得客户的信任及市场的回报。具体做法是 把工程施工职业道德的具体含义、指标分解落实到工程每个管理人员和操 作人员和操作人头上，并及他们的收入挂勾，形成了自觉抵抗施工质量粗 糙和材料质量上的以次充好、偷工减料、弄虚作假等不良行为。施工质量 做到业主及临理是否在场都一样，让业主和用户放心享受精
