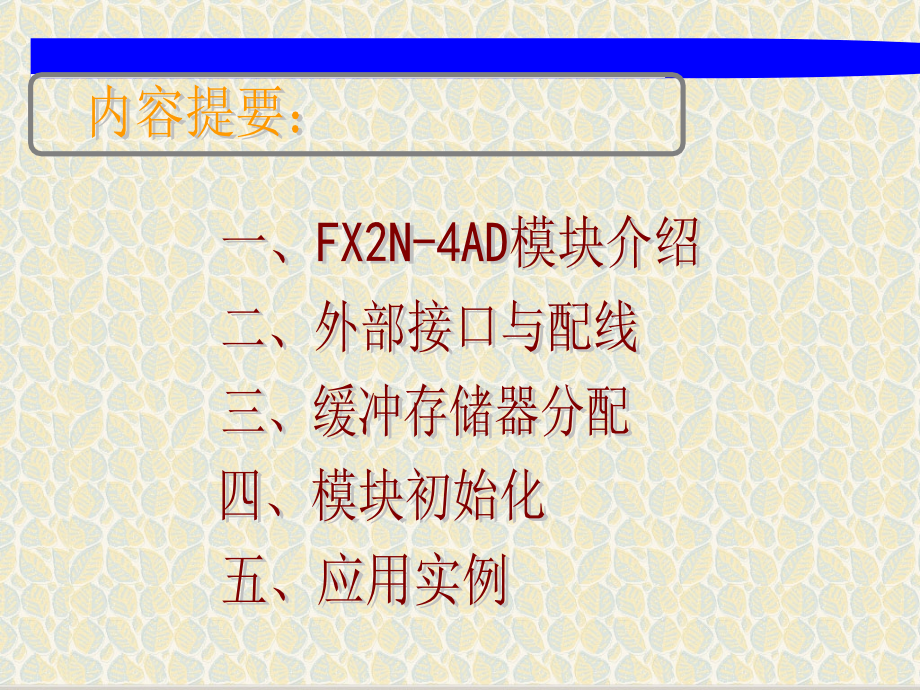

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,内容提要：,一、FX2N-4AD模块介绍,二、外部接口与配线,三、缓冲存储器分配,四、模块初始化,五、应用实例,一、FX2N-4AD模块介绍,1、,功能,：接收模拟信号，并转换成数字量，可接收电流和电压两种输入信号。,2、,性能指标：,4输入通道，12位分辨率。,3、信号范围：,-10+10V；420mA；或-2020mA。,4、,共有32个16位的缓冲存储器（BFM），用来与主单元交换数据。,5、共占用扩展总线8个点。,二、外部接口与配线,2004年第二版 2005年第三版,二、外部接口与配线,三种模拟输入信号及其分辨率：,分辨率：,三、缓冲存储器分配,三、缓冲存储器分配,四、模块初始化,1、通道选择：,四、模块初始化,2、增益和偏移量调整：,四、模块初始化,4、指定增益和偏移量调整通道号：,3、增益和偏移量调整禁止或允许：,四、模块初始化,5、模块状态信息BFM29：,四、模块初始化,6、模块识别码BFM30：,五、应用实例,模块位置号,模块BFM号,只读一个单元，读到D4中,平均采样数,初始化通道，通道1、2为电压输入，3、4关闭,16位故障信息保存到M10M25中,BFM#5、6的值即通道1、2采样平均值分别读入D0、D1,FROM,五、应用实例,设置通道全为电压输入,允许设置偏移和增益,先复位,被调整通道号,延时等待写入缓冲区,五、应用实例,偏移为0,增益值2500，即数字量1000时对应电压2.5V,调整通道1的偏移和增益,延时等待写入缓冲区,禁止偏移和增益调整,内容提要：,一、FX2N-4DA模块介绍,二、外部接口与配线,三、缓冲存储器分配,四、模块初始化,五、应用实例,1、功能,：接收数字信号，并转换成等价的模拟信号，可输出电流和电压两种输出信号。,2、性能指标：,4输出通道，12位分辨率。,3、信号范围：,-10+10V；420mA；或020mA。,4、共有32个16位的缓冲存储器（BFM），用来与主单元交换数据。,5、共占用扩展总线8个点。,一、FX2N-4DA模块介绍,二、外部接口与配线,配线,2004年第二版 2005年第三版,二、外部接口与配线,三种模拟输出信号及其分辨率：,分辨率：,三、缓冲存储器分配,三、缓冲存储器分配,四、模块初始化,1、通道选择：,四、模块初始化,2、增益和偏移量调整：,四、模块初始化,5、模块状态信息BFM29：,四、模块初始化,6、模块识别码BFM30：,五、应用实例,模块位置号,模块BFM号,只读一个单元，读到D4中,D0-D4值写入BFM1-4,初始化通道，通道1、2为电压输出，3、4为电流输出,16位故障信息保存到M10M25中,模块工作正常,五、应用实例,模块位置号,模块BFM号,只读一个单元，读到D4中,D0-D4值写入BFM1-4,初始化通道，通道1、2为电压输出，3、4为电流输出,16位故障信息保存到M10M25中,模块工作正常,
