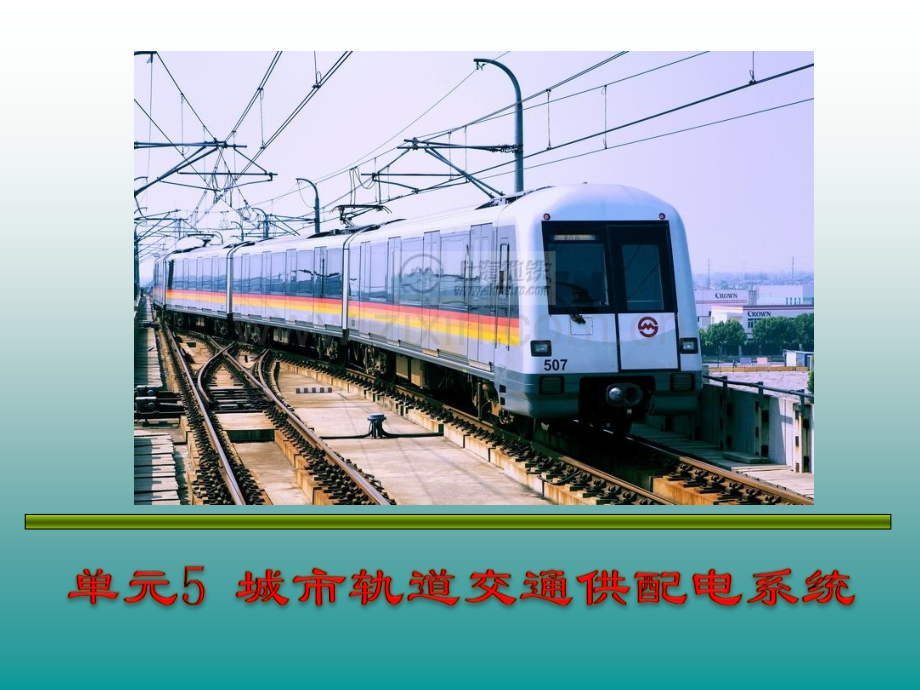

城市轨道交通供配电系统培训讲义PPT.ppt

城市轨道交通系统城市轨道交通系统规规划划与与建建设设线线路路与与车车站站车车辆辆供供电电信信号号通通信信运运营营管管理理安安全全与与应应急急5.1 5.1 概述概述5.2 5.2 变电所变电所5.3 5.3 接触网接触网5.4 5.4 远动监控（远动监控（SCADA）系）系统及地下迷流统及地下迷流单元内容单元内容了解城市轨道交通供配电系统的功能了解城市轨道交通供配电系统的功能 掌握城市轨道交通供配电系统的组成掌握城市轨道交通供配电系统的组成 了解城市轨道交通供配电系统的供电制式了解城市轨道交通供配电系统的供电制式 教学目标教学目标5.1 5.1 概述概述知识目标知识目标技能目标技能目标情感目标情感目标积极主动、善于沟通和表达积极主动、善于沟通和表达能够绘制牵引供电系统示意图能够绘制牵引供电系统示意图能够绘制动力照明系统示意图能够绘制动力照明系统示意图中国达人秀冠军中国达人秀冠军刘伟刘伟 说过一句话，他的生命中不能缺少说过一句话，他的生命中不能缺少三样东西：三样东西：同学们在上海学习生活同学们在上海学习生活 也不能缺少：知识、友谊，手机、也不能缺少：知识、友谊，手机、电脑电脑城市轨道交通系统正常运营城市轨道交通系统正常运营 更不能缺少能源供应更不能缺少能源供应电力供应电力供应一、城市轨道交通供配电系统的功能一、城市轨道交通供配电系统的功能1）、电动车组运行所需的电能供应：）、电动车组运行所需的电能供应：牵引用牵引用电电。2）、）、机电设备机电设备运转所需的电能供应：风机、运转所需的电能供应：风机、水泵、空调、自动扶梯、加工设备等。水泵、空调、自动扶梯、加工设备等。3）、城市轨道交通）、城市轨道交通通信信号设备通信信号设备运行所需的运行所需的电能供应。电能供应。4）、）、照明及其他生产生活用电照明及其他生产生活用电供应。供应。一、城市轨道交通供配电系统的功能一、城市轨道交通供配电系统的功能 城市轨道交通是一个重要的用电部门，其一次供电系统定为一级负荷一级负荷，按规定需按规定需由两路独立的电源供电，当其中一路电源由两路独立的电源供电，当其中一路电源发生故障时，另一路应能保证一级负荷的发生故障时，另一路应能保证一级负荷的全部用电需要全部用电需要。一、城市轨道交通供配电系统的功能一、城市轨道交通供配电系统的功能二、城市轨道交通供配电系统的组成二、城市轨道交通供配电系统的组成图5-1 城市电网一次电力系统和地铁供电系统1 1、一次电力系统、一次电力系统由：发电厂（站）、传输线路、区域变电所组成由：发电厂（站）、传输线路、区域变电所组成1）、发电厂）、发电厂火力发电火力发电水力发电水力发电核能发电核能发电太阳能太阳能发电发电风力发电风力发电2）、传输线）、传输线：需升压：需升压为超高压电压为超高压电压（220kV及以上），及以上），满足远程运输需要。满足远程运输需要。1 1、一次电力系统、一次电力系统3）、区域变电所）、区域变电所1 1、一次电力系统、一次电力系统1）、牵引供电系统）、牵引供电系统图5-2地铁牵引供电系统示意图2 2、城市轨道交通供配电系统、城市轨道交通供配电系统牵引变电所（站）牵引变电所（站）馈电线馈电线接触网（或接触轨）接触网（或接触轨）轨道电路轨道电路回流线回流线 注意：注意：北京、天津、武汉地铁采用北京、天津、武汉地铁采用接触轨接触轨方式，上海、广方式，上海、广州、南京等地铁采用州、南京等地铁采用架空接触网架空接触网方式。方式。电分段电分段1 1）、牵引供电系统）、牵引供电系统2 2、城市轨道交通供配电系统、城市轨道交通供配电系统2 2、城市轨道交通供配电系统、城市轨道交通供配电系统接触网（轨）接触网（轨）馈电线馈电线轨道轨道回流线回流线牵引牵引供电供电系统系统牵引变电站牵引变电站牵引网牵引网1）、牵引供电系统）、牵引供电系统2 2、城市轨道交通供配电系统、城市轨道交通供配电系统牵引供电系统由牵引变电所和牵引网组成，牵引供电系统由牵引变电所和牵引网组成，其中其中牵引变电所牵引变电所和和接触网（轨）接触网（轨）是牵引供电是牵引供电系统的主要组成部分系统的主要组成部分。注意注意：2 2、城市轨道交通供配电系统、城市轨道交通供配电系统图5-3地铁动力照明供电系统示意图2）、动力照明供电系统）、动力照明供电系统2 2、城市轨道交通供配电系统、城市轨道交通供配电系统动力动力照明照明供电供电系统系统降（减）压变电降（减）压变电所所配电线路配电线路配电所配电所2）、动力照明供电系统）、动力照明供电系统2 2、城市轨道交通供配电系统、城市轨道交通供配电系统布置：布置：在动力照明供电系统设计中，降压变电所一般在动力照明供电系统设计中，降压变电所一般按按每站一个每站一个设置，也可以设置，也可以几个车站几个车站合合设一个设一个。也可将也可将降压（动力）变电所降压（动力）变电所附设在某个牵引变电所之中附设在某个牵引变电所之中，形形成一个牵引与动力成一个牵引与动力混合变电所混合变电所。2）、动力照明供电系统）、动力照明供电系统注意注意：在地铁供电系统中，根据实际需要，可以分为在地铁供电系统中，根据实际需要，可以分为集中式供电集中式供电和和分散式供电分散式供电2 2、城市轨道交通供配电系统、城市轨道交通供配电系统集中供电集中供电2 2、城市轨道交通供配电系统、城市轨道交通供配电系统分散供电分散供电2 2、城市轨道交通供配电系统、城市轨道交通供配电系统三、城市轨道交通牵引电力制式三、城市轨道交通牵引电力制式 城市轨道交通电动列车，有城市轨道交通电动列车，有直流驱动直流驱动和和交流驱动交流驱动两两类，为使这两类列车都能在同种牵引电力制式下运类，为使这两类列车都能在同种牵引电力制式下运行，行，一般采用直流牵引供电制式。一般采用直流牵引供电制式。直流供直流供电的的优点：点：直流传输不产生电抗压降，在相同的电压等级下，直流传输不产生电抗压降，在相同的电压等级下，在压降损失方面，直流供电优于交流供电；在压降损失方面，直流供电优于交流供电；对触网结构要求也相对简单；对触网结构要求也相对简单；可减少电动列车牵引电机控制系统的设备配置，可减少电动列车牵引电机控制系统的设备配置，有效减轻列车的自重。有效减轻列车的自重。1、直流制直流制：采用采用IEC国际电工委员会标准，见表。国际电工委员会标准，见表。我国国家标准采用我国国家标准采用DC750V和和DC1500V两种。两种。如上海为如上海为1500V。直流直流系统系统电压电压V标准标准最低最低最高最高7505009001500100018003000200036002、交流制交流制：一般多用于电气化铁路牵引供电方式（距离远、一般多用于电气化铁路牵引供电方式（距离远、需装车载变流装置）。需装车载变流装置）。三、城市轨道交通牵引电力制式三、城市轨道交通牵引电力制式一、城市轨道交通供配电系统的功能一、城市轨道交通供配电系统的功能 电动车组、机电设备、通信信号、照明生活电动车组、机电设备、通信信号、照明生活二、城市轨道交通供配电系统的组成二、城市轨道交通供配电系统的组成重点重点1 1、一次电力系统：、一次电力系统：3 3部分部分2 2、城轨供配电系统：、城轨供配电系统：牵引供电系统：牵引供电系统：5 5部分，牵引网部分，牵引网动力照明供电系统：动力照明供电系统：3 3部分部分三、城市轨道交通供配电系统的供电制式三、城市轨道交通供配电系统的供电制式1 1、直流制、直流制城轨，我国标准：城轨，我国标准：750V 1500V750V 1500V2 2、交流制、交流制电气化铁路电气化铁路本节小结本节小结 练一练练一练P113-114一、判断题一、判断题1、地铁供电不同于一般工业和民用的供电，根据其重要性应规定为二级负荷。（）2、北京、天津地铁采用的是集中供电方式。（）3、用以供牵引电流返回牵引变电所的导线称为馈电线。（）二、填空题二、填空题1、牵引供电系统由 和 组成。2、上海地铁采用 V电压供电；北京地铁采用 V电压供电。作业：作业：1、牵引供电系统有哪几部分组成？什么是牵、牵引供电系统有哪几部分组成？什么是牵引网？引网？2、绘制牵引供电系统示意图。、绘制牵引供电系统示意图。做一做做一做5.2 5.2 变电所变电所 地铁变电所（室）一般是在地铁沿线设置的，地铁变电所（室）可以建在地下，也可以建在地面，地铁变电所（室）尤其是地下变电所（室）在防火方面都有一定的要求。地铁变电所（室）根据不同类型分为三种基本类型：高压主变电所（室）、牵引变电所（室）和降压变电所（室）。地铁变电所（室）是由各种不同用途的电气设备按照一定的电气主结线联结而构成的。1、变压器：变压器：一种传递和变换交流电一种传递和变换交流电能的静止变化器。能的静止变化器。按功能分为：升压变压器、降压按功能分为：升压变压器、降压变压器变压器 按相数分：单相、三相、多相变按相数分：单相、三相、多相变压器压器 按绝缘方式分：干式、浇注式、按绝缘方式分：干式、浇注式、油浸式变压器等等。油浸式变压器等等。一、电气设备一、电气设备主要电气设备主要电气设备变压器、断路器、隔离开关、母线、熔断器、变压器、断路器、隔离开关、母线、熔断器、电压互感器、电流互感器、避雷器、整流器等。电压互感器、电流互感器、避雷器、整流器等。5.2 5.2 变电所变电所 2、断路器：断路器：一种对电路进行控制（开断、关合）和保护一种对电路进行控制（开断、关合）和保护的高压电器开关，用于自动切断负载电流和短路电流。的高压电器开关，用于自动切断负载电流和短路电流。按绝缘方式和熄弧介质分：按绝缘方式和熄弧介质分：油断路器、六氟化硫断路器、油断路器、六氟化硫断路器、真空断路器、空气断路器等真空断路器、空气断路器等。5.2 5.2 变电所变电所 3、隔离开关：隔离开关：一种没有熄弧装置的高压电气开关。不能一种没有熄弧装置的高压电气开关。不能切断负载电流和短路电流，但可在无负荷电流时接通和切断负载电流和短路电流，但可在无负荷电流时接通和断开电路。在断开状态，能起到隔离电压的作用。为运断开电路。在断开状态，能起到隔离电压的作用。为运行、操作、检修提供方便和安全条件。行、操作、检修提供方便和安全条件。5.2 5.2 变电所变电所 4、母线：一种汇合和分配电能的导线。室外常用软质母线，如钢芯铝铰线；室内则采用硬质母线，如铝排。母线常用颜色标记识别，在三相交流系统中：黄线A相，绿线B相，红线C相；在直流系统中：红色正极，蓝色负极，黑色零线及接地线。5.2 5.2 变电所变电所 5、熔断器：熔断器：是一种过负荷和短路电流导致熔体是一种过负荷和短路电流导致熔体发热熔断的保护电器。发热熔断的保护电器。5.2 5.2 变电所变电所 6、电压互感器：电压互感器：又称压变，是电气测量，控制又称压变，是电气测量，控制和保护回路用的变压器。和保护回路用的变压器。5.2 5.2 变电所变电所 7、电流互感器：电流互感器：又称流比，是电气测量、控又称流比，是电气测量、控制和保护调路用交流器。制和保护调路用交流器。5.2 5.2 变电所变电所 8、避雷器：避雷器：是防止从线路侵入的雷电波损坏电气是防止从线路侵入的雷电波损坏电气设备绝缘的保护电器。设备绝缘的保护电器。9、整流器：整流器：是一种与牵引变压器组合成整流机组是一种与牵引变压器组合成整流机组的电流变换器。的电流变换器。5.2 5.2 变电所变电所 1、组成与功能：组成与功能：变压器、断路器、隔离开变压器、断路器、隔离开关、母线等电气设备及连接导线组成的接关、母线等电气设备及连接导线组成的接受分配电能的电路受分配电能的电路电气主结线反映变电所的基本结构和功能，电气主结线反映变电所的基本结构和功能，在运行中，表达电能输送的分配的关系，在运行中，表达电能输送的分配的关系，成为实际运行操作的依据成为实际运行操作的依据2、种类：种类：单母线型主结线、双母线型主结单母线型主结线、双母线型主结线和桥型主结线线和桥型主结线二、电气主结线二、电气主结线5.2 5.2 变电所变电所 1）、单母线型主结线）、单母线型主结线5.2 5.2 变电所变电所 特点：特点：结线简单，设备少，费用低结线简单，设备少，费用低每一个回路均由断路器切断负载电流与短路每一个回路均由断路器切断负载电流与短路电流，断路器两侧隔离开关可使断路器与电电流，断路器两侧隔离开关可使断路器与电源隔离，保证维修人员安全操作源隔离，保证维修人员安全操作母线发生故障，全线停电母线发生故障，全线停电单母线型主结线改进型：在母线中加装一个单母线型主结线改进型：在母线中加装一个母线断路器（母线断路器（MD）或隔离开关，将母线分）或隔离开关，将母线分段，提高供电检修的灵活性，称为单母线分段，提高供电检修的灵活性，称为单母线分段主结线段主结线5.2 5.2 变电所变电所 2）、双母线主结线）、双母线主结线在单母线在单母线型基础上型基础上加装一套加装一套母线，使母线，使故障检修故障检修时缩短停时缩短停电时间电时间5.2 5.2 变电所变电所 3）、桥型主结线）、桥型主结线采用两条电源进线和两台变压器，在电源进线间用横向母线及断路器或隔离开关连接。如果桥接母线在变压器外侧，进线断路器内侧时成为内桥结线，桥接母线在进线断路器外侧的成为外桥结线。5.2 5.2 变电所变电所 桥型主结线的特点：桥型主结线的特点：正常运行时，正常运行时，两台变压器并列运行，桥接母线断两台变压器并列运行，桥接母线断路器或隔离开关全部闭合；当两台路器或隔离开关全部闭合；当两台变压器分别工作时，则母线断路器变压器分别工作时，则母线断路器或隔离开关断开，当一路故障时，或隔离开关断开，当一路故障时，可切换线路，使两台变压器均由正可切换线路，使两台变压器均由正常工作的一路提供电源。常工作的一路提供电源。5.2 5.2 变电所变电所 三、主变电所三、主变电所城市轨道交通供电系统中，由上一级供电区城市轨道交通供电系统中，由上一级供电区域获得高压（如域获得高压（如110kV或或220kV）电能，经）电能，经降压后以中高压电压等级（如降压后以中高压电压等级（如35kV或或10kV）向牵引变电所和降压变电所供电的一）向牵引变电所和降压变电所供电的一类变电所类变电所 AC110Kv AC35Kv和和AC10Kv为保证轨道交通牵引负荷一级用电需要，需为保证轨道交通牵引负荷一级用电需要，需设置设置2或或2座以上主变电所；两路电源进路配座以上主变电所；两路电源进路配置两台相应的变压器。置两台相应的变压器。5.2 5.2 变电所变电所 如主变电所如主变电所以不同电压以不同电压等级向附近等级向附近牵引变电所牵引变电所、降压变电、降压变电所供电，主所供电，主变压器可采变压器可采用三相三线用三相三线有载调压变有载调压变压器。结构压器。结构如图如图5.2 5.2 变电所变电所 四四、牵牵引引变变电电所所5.2 5.2 变电所变电所 由区域变电所或主变电所获取中压电压等级电能，由区域变电所或主变电所获取中压电压等级电能，经经降压降压与与整流整流变换为可供列车牵引用直流电。变换为可供列车牵引用直流电。牵引变电所的牵引变电所的关键设备是整流机组关键设备是整流机组，其中的整流，其中的整流元件由于较长时间流过超出允许值的电流而导致元件由于较长时间流过超出允许值的电流而导致元件温度过高时，容易引起元件损坏和整流机组元件温度过高时，容易引起元件损坏和整流机组停止工作，为此需采取有效的过电流保护和降温停止工作，为此需采取有效的过电流保护和降温冷却保护。冷却保护。5.2 5.2 变电所变电所 五、降压变电所五、降压变电所将区域变电所或主变电将区域变电所或主变电所所输出的中压等级电所所输出的中压等级电压降压变成低压交流电，压降压变成低压交流电，并通过配电所（室）分并通过配电所（室）分配给各种设备用电。配给各种设备用电。降压变电所一般设在车降压变电所一般设在车站附近，既可对车站较站附近，既可对车站较集中的电器设备供电，集中的电器设备供电，也可方便向车站两侧区也可方便向车站两侧区间的用电设备供电间的用电设备供电结线见图结线见图5.2 5.2 变电所变电所 5.35.3 接触网接触网电能从牵引变电所输出，经馈电线、接触网到电动车组，再经走行轨或负馈电线、回流线返回牵引变电所构成牵引供电回路。如图牵引变电所馈电线接触网（受电弓或受流器）电动车组走行轨（负馈电线）回流线由于接触网是无备用设备又极易损由于接触网是无备用设备又极易损耗的供电系统终端装置，受环境和耗的供电系统终端装置，受环境和气候的影较大，一旦设备损坏就会气候的影较大，一旦设备损坏就会造成牵引供电中断，从而导致电动造成牵引供电中断，从而导致电动列车无法运行，线路运行停顿和秩列车无法运行，线路运行停顿和秩序混乱，对轨道交通造成较大损害。序混乱，对轨道交通造成较大损害。因此，因此，对接触网有较高要求对接触网有较高要求。5.35.3 接触网接触网一、接触网应满足的基本要求一、接触网应满足的基本要求1）在规定的车速内，接触导线应始终与滑行的车辆受）在规定的车速内，接触导线应始终与滑行的车辆受电设备保持可靠的接触电设备保持可靠的接触不间断地稳定可靠供电，不间断地稳定可靠供电，不产生电弧火花不产生电弧火花2）接触网导线与走行轨的相对位置应保持稳定）接触网导线与走行轨的相对位置应保持稳定3）接触网有较均匀的弹性，适应车辆运动时振动力的）接触网有较均匀的弹性，适应车辆运动时振动力的影响（该振动力与速度成正比）影响（该振动力与速度成正比）4）具有良好的稳定性、耐磨性和耐腐蚀性能）具有良好的稳定性、耐磨性和耐腐蚀性能5）接触网结构应尽量简单，以保障施工和维修方便）接触网结构应尽量简单，以保障施工和维修方便6）在气候变化时，能保证高度、弹性与稳定性变化量）在气候变化时，能保证高度、弹性与稳定性变化量达到最小达到最小5.35.3 接触网接触网二、接触网的结构类型二、接触网的结构类型1）接触轨式：）接触轨式：又称第三轨供又称第三轨供电方式电方式在走行轨一侧在走行轨一侧设置附加的第设置附加的第三轨，电动车三轨，电动车辆安装在底部辆安装在底部或侧面的受流或侧面的受流器与第三轨接器与第三轨接触受电，触受电，受流受流器也可称为受器也可称为受电靴电靴5.35.3 接触网接触网接触轨供电可分为接触轨供电可分为上磨式上磨式和和下磨式下磨式5.35.3 接触网接触网上磨式优点：上磨式优点：固定方便，接触效果好，但加防固定方便，接触效果好，但加防护罩困难，接触轨面易污染，无防护罩的带电护罩困难，接触轨面易污染，无防护罩的带电接触轨对工作人员威胁大接触轨对工作人员威胁大下磨式优点：下磨式优点：与上磨式相反与上磨式相反接触轨供电方式的特点：接触轨供电方式的特点：隧道净空高度低，接触网结构简单，造价低，隧道净空高度低，接触网结构简单，造价低，维修易。人身安全与防火条件差，难与架空线维修易。人身安全与防火条件差，难与架空线衔接。衔接。第三轨供电一般采用直流，电压为第三轨供电一般采用直流，电压为750V及以下及以下5.35.3 接触网接触网2、架空式、架空式架空式接触网架空式接触网架设在轨道交架设在轨道交通线路上方，通线路上方，电动车辆车顶电动车辆车顶安置受电弓与安置受电弓与接触网的导线接触网的导线相接触受电相接触受电架空式接触网架空式接触网分为分为地面架空地面架空式式和和地下架空地下架空式式5.35.3 接触网接触网（1）地面架空式接触网组成）地面架空式接触网组成接触悬挂：接触悬挂：由承力索、吊弦、接触导线组成，直由承力索、吊弦、接触导线组成，直接与受电弓接触，并保持良好接触性能接与受电弓接触，并保持良好接触性能支持系统：支持系统：由腕臂、拉杆和绝缘子组成，支持接由腕臂、拉杆和绝缘子组成，支持接触悬挂触悬挂定位装置：定位装置：由定位器和定位管组成，保证接触导由定位器和定位管组成，保证接触导线与受电弓的相对位置在规定范围内线与受电弓的相对位置在规定范围内支柱和基础：支柱和基础：承受接触悬挂和支持定位装置的负承受接触悬挂和支持定位装置的负荷，固定接触悬挂高度荷，固定接触悬挂高度5.35.3 接触网接触网（2）地下（隧道）架空式）地下（隧道）架空式 隧道架空式的悬挂与地面架空式有所不同，一方面隧隧道架空式的悬挂与地面架空式有所不同，一方面隧道内不能立支柱，支持装置是直接设置在洞顶或洞壁，道内不能立支柱，支持装置是直接设置在洞顶或洞壁，另一方面又必须考虑隧道断面、净空高度、带电体对另一方面又必须考虑隧道断面、净空高度、带电体对接地体的绝缘距离、导线的弛度等因素的限制。接地体的绝缘距离、导线的弛度等因素的限制。5.35.3 接触网接触网三、供电方式和电分段三、供电方式和电分段1）供电方式：供电方式：牵引变电所通过接触网向电动车牵引变电所通过接触网向电动车组供电，每个牵引变电所负责向两侧区间供电，组供电，每个牵引变电所负责向两侧区间供电，如果供电距离过长，牵引电流在接触网上的电如果供电距离过长，牵引电流在接触网上的电压降就会很大，导致末端电压过低及电能损耗压降就会很大，导致末端电压过低及电能损耗过大，直接影响电动车组运行；距离短，牵引过大，直接影响电动车组运行；距离短，牵引变电所数量多，投资大。变电所数量多，投资大。分为：分为：单边供电和双边供电单边供电和双边供电5.35.3 接触网接触网如图所示：接触网在相邻的两个牵引变电所中部断开，如图所示：接触网在相邻的两个牵引变电所中部断开，形成两个供电区域，每个供电分区称为一个供电臂。形成两个供电区域，每个供电分区称为一个供电臂。单边供电：单边供电：电动车组仅从所在供电臂上的牵引变电所电动车组仅从所在供电臂上的牵引变电所获得牵引电能获得牵引电能如果在中间断开处设置开关并使其连通，则电动车组如果在中间断开处设置开关并使其连通，则电动车组可同时从两个牵引变电所获得电能，称为可同时从两个牵引变电所获得电能，称为双边供电双边供电5.35.3 接触网接触网单边供电优点单边供电优点：故障影响范围小，牵引：故障影响范围小，牵引变电所保护较简单；缺点：电动车组所变电所保护较简单；缺点：电动车组所需牵引电能全部由一边流过接触网，电需牵引电能全部由一边流过接触网，电压降和电能损耗大。压降和电能损耗大。双边供电正相反。双边供电正相反。因此，因此，正常行车采用双边供电，某一牵正常行车采用双边供电，某一牵引变电所故障时，采用临时单边供电引变电所故障时，采用临时单边供电5.35.3 接触网接触网2）电分段）电分段通过设置隔离开关使接触网分成若干供电分段，通过设置隔离开关使接触网分成若干供电分段，保保证供电可靠性和灵活性。证供电可靠性和灵活性。当某一供电分段发生故障或检修时，可以打开相应当某一供电分段发生故障或检修时，可以打开相应分段的隔离开关，使故障与停电检修范围缩至最小，分段的隔离开关，使故障与停电检修范围缩至最小，同时又不影响其他各段接触网的正常供电。同时又不影响其他各段接触网的正常供电。5.35.3 接触网接触网一、远动监控一、远动监控1、基本概念、基本概念地铁运行的管理和调度是由控制中心来实现的，其地铁运行的管理和调度是由控制中心来实现的，其中的电力调度室是地铁供电系统运行的管理和调度中的电力调度室是地铁供电系统运行的管理和调度部门。部门。远动技术，通过远动监控设备对各类变电所（室）远动技术，通过远动监控设备对各类变电所（室）进行直接的集中监视和控制进行直接的集中监视和控制。远动监控设备是调度端与各被监控端之间实现远动监控设备是调度端与各被监控端之间实现遥信遥信、遥测遥测、遥控遥控和和遥调遥调功能的设备。功能的设备。我国地铁牵引供电系统已被规定应优先采用计算机我国地铁牵引供电系统已被规定应优先采用计算机远动监控设备，上海地铁将采用先进的微机远动监远动监控设备，上海地铁将采用先进的微机远动监控设备来实现地铁供电系统的现代化管理和集中调控设备来实现地铁供电系统的现代化管理和集中调度。度。5.45.4 远动监控及地下迷流远动监控及地下迷流 2、远动监控的通道和信息传送方式、远动监控的通道和信息传送方式远动监控系统组成：调度端装置、被监控端装置和通道。通道是传送远动信息的传输设备，包括：通信线路和调制器、解调器。远动通道的种类：架空明线、无线通道（高频、微波）、有线电缆和光缆通道。Eg:北京地铁采用有线电缆通道，上海地铁采用光缆通道。5.45.4 远动监控及地下迷流远动监控及地下迷流 远动信息传送方式：远动信息传送方式：问答式问答式，循环式循环式。问答式问答式：是指信息的传送采取查询式问答：是指信息的传送采取查询式问答方式，当主站发出查询命令时，被查询的方式，当主站发出查询命令时，被查询的分站按查询的要求回送以相应信息，既按分站按查询的要求回送以相应信息，既按需传送信息；需传送信息；循环式循环式：是指各分站按扫描周期循环不断：是指各分站按扫描周期循环不断的向主站传送信息，既按时传送信息。在的向主站传送信息，既按时传送信息。在传送周期允许的情况下，也即时间响应要传送周期允许的情况下，也即时间响应要求不高时，大都采用问答式传送方式。求不高时，大都采用问答式传送方式。5.45.4 远动监控及地下迷流远动监控及地下迷流 3、远动监控的系统结构、远动监控的系统结构地铁供电远动监控系统一般采用1：N链状式结构，由调度端的主站（MS）对N个变电所的分站（RTU）实现远动监控。主站装置结构一般用两台微型计算机（主机）、通信处理机以及其他功能子系统模块组成。分站装置结构由主机（微处理机）以及其他功能子系统模块来组成。5.45.4 远动监控及地下迷流远动监控及地下迷流 二、地下迷流二、地下迷流1、地下迷流：在直流牵引供电系统中，牵引、地下迷流：在直流牵引供电系统中，牵引电流并非全部经过走行轨流回牵引变电所，部电流并非全部经过走行轨流回牵引变电所，部分电流会由钢轨流入大地，再由大地流回钢轨分电流会由钢轨流入大地，再由大地流回钢轨或牵引变电所，这种地下杂散电流称为或牵引变电所，这种地下杂散电流称为地下迷地下迷流流。回流的牵引电流越大，钢轨绝缘程度越差，回流的牵引电流越大，钢轨绝缘程度越差，则地下迷流越大。则地下迷流越大。地下迷流的影响：地下迷流的影响：地下金属导电体被腐蚀地下金属导电体被腐蚀影响地下电气设备的正常工作影响地下电气设备的正常工作5.45.4 远动监控及地下迷流远动监控及地下迷流 2、地下迷流的防护：、地下迷流的防护：(1)在电力牵引方面在电力牵引方面 选择较高的直流牵引供电电压，以减少牵引电流和迷流；缩短牵引变电站间的距离；采用迷流较小的双边供电方式；在钢轨间用铜软线焊接，尽可能减小钢轨间接触电阻；增加附加回流线，减少回流线电阻；增加道床的泄漏电阻，提高钢轨对地面的绝缘程度；按规程定期检查轨道绝缘、钢轨接触电阻和进行迷流监测。5.45.4 远动监控及地下迷流远动监控及地下迷流 （2)在埋设金属物方面在埋设金属物方面 地下金属物应尽量远离钢轨；在金属表面和接头处采用绝缘；采用防电蚀的电缆；在电缆上外包铜线或套钢管；地下管道涂沥青后再包油毡；在地下金属物、钢轨间加装排流装置，如图5-19所示。5.45.4 远动监控及地下迷流远动监控及地下迷流 复习与思考复习与思考一、判断题一、判断题1、接触网按其结构可分为接触轨式和架空式二大类型。（）2、地铁供电不同于一般工业和民用的供电，根据其重要性应规定为二级负荷。（）3、北京、天津地铁采用的是集中供电方式。（）4、用以供牵引电流返回牵引变电所的导线称为馈电线。（）5、车辆段和系统控制中心需要由专设的降压变电所（室）得到供电。（）6、每个地铁车站可设多个接地点，接地极材料要选择耐腐蚀的。（）二、填空题二、填空题1、地铁变电所（室）根据不同类型分为 、和 三种基本类型。2、牵引供电系统由 和 组成。3、牵引变电所向接触网供电有两种方式，分别是 和 。4、地铁供电远动监控系统一般采用 结构，由 对 实现远动监控。5、上海地铁采用 V电压供电；北京地铁采用 V电压供电。复习与思考复习与思考三、问答题三、问答题1、轨道交通的供电分成几级？牵引变电站和降压变电站的作用各是什么？2、什么是触网？有几种形式触网？3、轨道交通触网有什么特点？4、远动监控系统的功能有那些？5、什么是迷流？如何防护？复习与思考复习与思考2024/4/17 周三72休休 息息 一一 下！下！
