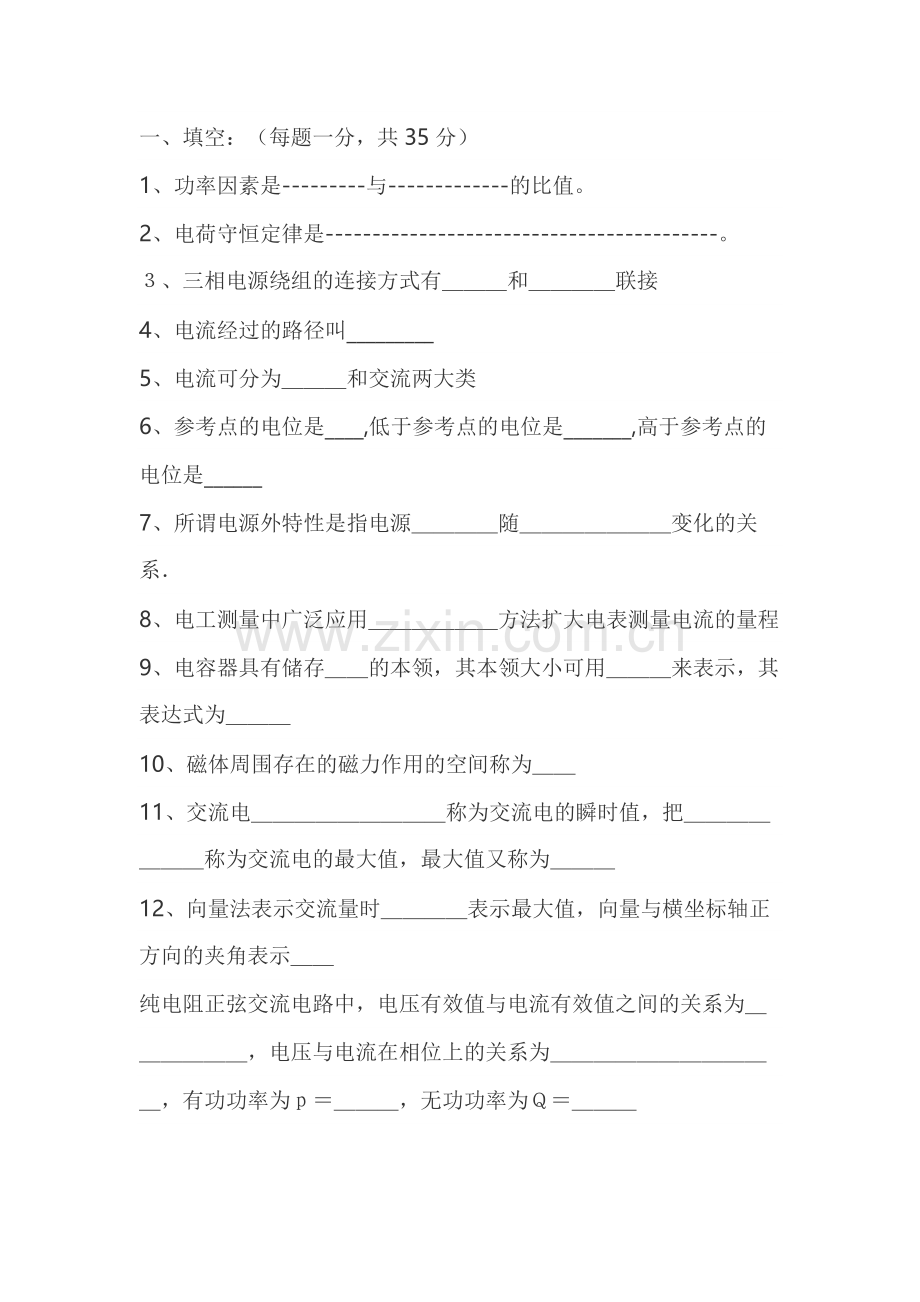

一、填空：（每题一分，共35分）
1、功率因素是---------与-------------的比值。
2、电荷守恒定律是------------------------------------------。
３、三相电源绕组的连接方式有＿＿＿和＿＿＿＿联接
4、电流经过的路径叫_________
5、电流可分为＿＿＿和交流两大类
6、参考点的电位是____,低于参考点的电位是_______,高于参考点的电位是______
7、所谓电源外特性是指电源＿＿＿＿随＿＿＿＿＿＿＿变化的关系．
8、电工测量中广泛应用＿＿＿＿＿＿方法扩大电表测量电流的量程
9、电容器具有储存＿＿的本领，其本领大小可用＿＿＿来表示，其表达式为＿＿＿
10、磁体周围存在的磁力作用的空间称为＿＿
11、交流电＿＿＿＿＿＿＿＿＿称为交流电的瞬时值，把＿＿＿＿＿＿＿称为交流电的最大值，最大值又称为＿＿＿
12、向量法表示交流量时＿＿＿＿表示最大值，向量与横坐标轴正方向的夹角表示＿＿
纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为＿＿＿＿＿＿，电压与电流在相位上的关系为＿＿＿＿＿＿＿＿＿＿＿，有功功率为ｐ＝＿＿＿，无功功率为Ｑ＝＿＿＿
13、纯电容正弦交流电路中，电压有效值与电流有效值之间的关系为＿＿＿＿＿＿，电压与电流在相位上的关系为＿＿＿＿＿＿＿＿＿＿＿，有功功率为ｐ＝＿＿＿，无功功率为Ｑ＝＿＿＿
14、电容量的单位是＿＿，比他小的单位还有＿＿和＿＿，换算关系为１法＝＿＿微法，１微法＝＿＿＿皮法
二 判断10分
1、电压是衡量电场做功本领的物理量 １
2、电阻与长度成正比 １
3、开路状态也就是空载状态 Y
4、交流电路中，欧姆定律和基尔霍夫定律仍然适用 Y
5、电路中参考点改变，各点的电位也将改变。
6、照明电路中，零线允许装设熔丝。
7、无功功率是无用的功率。
8、额定电压为220伏的电容可以接在220伏的交流电源上。N
9、R、L串联电路中，Z=R+XL.。N
10、对称负载三角形联接时，线电流是相电流的3倍。
三、选择题（每题2分）
1、把100瓦的灯泡接在110伏的电源上，灯泡的功率是
A、25、瓦B、50瓦C、12.5瓦D、100瓦
２、电源电动势的大小表示（ ）做功本领的大小
A 电场力 B 外力 C 电场力或外力
3、电源电动势在数值上与（ ）相等
A 电源端电压 B 电源两端的开路电压 C 电源正，负极间的电位差
4、已知两个正弦量为ｉ１＝１０ｓｉｎ（３１４ｔ＋９０°），
ｉ２＝１０ｓｉｎ（６２８ｔ＋３０°）则
Ａ ｉ１比ｉ２超前６０° Ｂｉ１比ｉ２滞后６０° Ｃ 不能判断相位差
５、对称三相电源有中线，不对称负载星形联接，这时
Ａ 各相负载上电流对称 Ｂ 各相负载上电压对称
Ｃ 各相负载上电流，电压都对称
四、简答题 (4x5分)
１、试述电位与电压的区别与联系
２、纯电容电路中电压与电流的相位关系是什么？
3、交流电的三要素是什么？
4、解释有功功率、无功功率、视在功率和功率因数。
五、计算题
１、若电路中的有功功率为30瓦，无功功率为40乏，求该电路的功率因素。
２、现有三只阻值均为R的电阻，将他们做不同的连接。试判断能得到几种阻值。其数值各为多大。
一、填空：（每题一分，）
1、变电所中，A、B、C三相母线分别用-------、------------、------------三种颜色标记。
2、导体的电阻与-------成正比，与--------成反比，与导体的材料有关。
3、电压是------------------------------------------------------------。
4、三相电路中相电流是流过＿＿＿的电流，线电流是流过＿＿＿的电流
5、负载是将＿＿＿能转化为＿＿＿＿能的器件或设备
6、电路中电流用＿＿＿表测量，测量时表＿＿联在电路中
7、对外电路来说,电流一般总是从___电位流向___电位;对内电路来说, 电流一般总是从___电位流向____电位
8、电流通过导体使导体发热的现象叫＿＿＿＿＿
9、＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿叫并联
10、串联电阻越多，等效电阻越＿＿，并联电阻越多，等效电阻越＿＿
11、判断磁场中载流导体所受的作用力的方向用＿＿定则
12、角频率用字母＿＿＿表示，其单位为＿＿＿＿，角频率与周期之间的关系为＿＿＿＿＿，频率与角频率之间的关系为＿＿＿＿＿
13、已知一正弦交流电动势为ｅ＝２２０ｓｉｎ（３１４ｔ＋６０°）伏，其最大值为＿＿＿＿，角频率为＿＿＿，相位角为＿＿＿＿＿，初相位为＿＿＿＿，周期为＿＿＿，
频率为＿＿＿＿，有效值为＿＿＿＿
14、交流电路中，Ｐ，Ｑ，Ｓ，θ之间的关系为Ｐ＝＿＿＿，Ｑ＝＿＿＿，Ｓ＝＿＿＿
二 判断
1、某点的电位可认为是该点与参考点之间的电压 １
2、电源电动势与端电压相等 ２
3、电源电动势与电压的单位都是伏特 １
4、电路闭合状态下，负载电阻增大，电源端电压就下降 ２
5、开路状态下，电源端电压不一定最大 N
6、电流强度的方向是负电荷移动的方向 N
7、变电所负荷增加是由于负载电阻增大。
8、两点的电压是两点的电位之差。
9、指南针的南极总是指向南方。
10、无功功率是表示电感元件与外电路进行能量交换的瞬时功率的最大值Y
三、选择题（每题2分）
1、交流电最大值是有效值的
A、√3倍 B、√2倍 C、1倍
2、只阻值相同的电阻并联后，其等效电阻是
A、原阻值的一半 B、原阻值的2倍 C、原阻值
3、一段电线其阻值为１欧，若将其从中间对折合并成一条新导线，其阻值为
A １／２ B １／４ C １／８
4、电路中两点间的电压高，则（ ）
A 这两点的电位都高 B 这两点的电位差大 C 这两点的电位都大于零
5、在Ｒ，Ｌ串联电路中，电阻上电压为１６伏，电感上电压为１２伏，则总电压为
Ａ ２８伏 Ｂ ２０伏 Ｃ ４伏
四、简答题
1、 为什么三相四线制的中线不许加装保险丝？
2、 ５个电灯串连的电路中，除４号灯不亮外，其余的灯都亮，当把４号灯从灯座上取下后，剩下４个灯仍亮，问该电路中有和故障？为什么？
3、 什么叫电流和电流强度
4、 把40W的灯泡分别接在220V的交流电源上和220V的直流电源上，灯泡发光有没有差别？
5、 电源的作用是什么？
五、计算题
1、 由电动势为１１０伏，内阻为０．５欧的电源给负载供电，负载电流为１０安培。求通路时电源的输出电压，若负载短路，求短路电流和电源输出的电压。
2、两电阻并联，已知总电流为2A，R1电阻为300欧、R2电阻为500欧，试求每个电阻中通过的电流
一、填空：（每题一分，）
1、三相对称负载Y型连接时，线电压与相电压的关系为---------，线电流与相电流的关系为------------；
三角形联结时，线电压与相电压的关系为---------，线电流与相电流的关系为------------。
2、电路是由------、-------、--------和-------组成。其作用是-------，--------，----------和--------电能。
3、电器在工作中允许通过的最大电流叫--------------。
4、对称三相负载星形联接在三相四线制电路中时，线电流是相电流的＿＿倍，线电压是相电压的＿＿倍，中线电流等于＿＿＿．
5、电灯可以把＿＿能转化为＿＿＿能
6、电路中电压用＿＿＿表测量，测量时表＿＿联在电路中
7、导体对电流的________叫电阻,电阻大,说明导体导电能力____
8、电源产生的电功率等于＿＿＿＿＿＿的电功率与＿＿＿＿＿＿＿的电功率之和
9、负载并联时，因为＿＿相等，所以负载消耗的功率与电阻成＿＿比，而负载串联时，因为＿＿相等，所以负载消耗的功率与电阻成＿＿比
10、电荷的基本特性是＿＿＿＿＿＿，＿＿＿＿＿＿＿
11、磁场中载流导体所受的作用力的计算公式为＿＿＿＿
12、我国电力系统中交流电的频率是＿＿＿，周期为＿＿＿
13、电感接在直流电流中相当于＿＿，电容接在直流电流中相当于＿＿
二 判断
1、电源电动势与电压的单位都是伏特
2、电源内阻为零时，电源电动势大小就等于电源端电压
3、严重过载时，可导致短路 N
4、电位就是电压，是对于参考点的电压 Y
5、变电所输出电流减小事，变电所母线电压表的指示增大。
6、串联电路中，电阻越小，耗费的功率越大。
7、磁力线起始于北极，终止于南极。N
8、电压表串联在电路中
9、交流电路中的电压三角形、阻抗三角形、功率三角形都是相似三角形Y
三、选择题（每题2分）
1、视在功率是
A、设备消耗的功率 B、设备和电网交换的功率 C、电源供出的总功率
2、欧姆定律阐明了
A、电阻与电流成反比的关系 B、电阻与电压成正比的关
C、电压、电阻、电流三者之间的关系 D、电阻的阻值与电压、电流无关
3．一段导线电阻为１欧的导线均匀拉长至原来的两倍，则其阻值为
A ２ B ４ C １／２
４．将一电阻器和两个额定电压均为４０伏，额定电流为１０安培的灯泡互相串联后接于２２０伏的电路中，电阻器的阻值应为（ ）
A １８欧姆 B １４欧姆 C ６欧姆
5．交流电的功率因数等于
A 瞬时功率与视在功率之比
B 有功功率与无功功率之比
C 有功功率与视在功率之比
四、简答题
1、什么是三相电源的相序？什幺是正序？什幺是负序？
2、写出串联电路的特点
3、什么叫电位？
4、一只电容器只能承受1000V的直流电压，试问能否接到有效值为1000伏的交流电路中使用？为什么？
五、计算题
1、由电动势为１１０伏，内阻为０．５欧的电源给负载供电，负载电流为１０安培。求通路时电源的输出电压，若负载短路，求短路电流和电源输出的电压。
2、两个５微法的电容串联，总电容为多少？
3、求0.064H的线圈在工频220伏电源上的感抗和电流？
