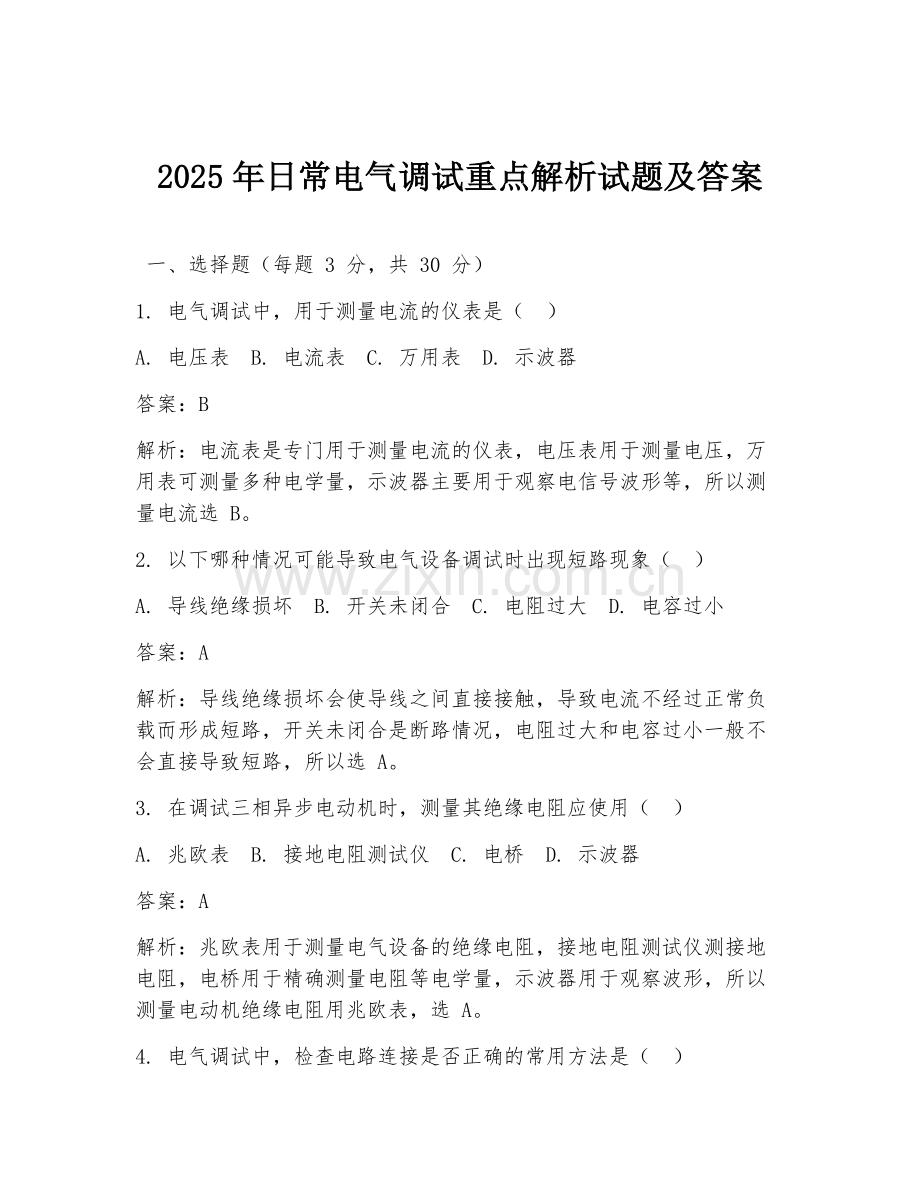

2025年日常电气调试重点解析试题及答案

一、选择题（每题 3 分，共 30 分）
1. 电气调试中，用于测量电流的仪表是（ ）
A. 电压表 B. 电流表 C. 万用表 D. 示波器
答案：B
解析：电流表是专门用于测量电流的仪表，电压表用于测量电压，万用表可测量多种电学量，示波器主要用于观察电信号波形等，所以测量电流选 B。
2. 以下哪种情况可能导致电气设备调试时出现短路现象（ ）
A. 导线绝缘损坏 B. 开关未闭合 C. 电阻过大 D. 电容过小
答案：A
解析：导线绝缘损坏会使导线之间直接接触，导致电流不经过正常负载而形成短路，开关未闭合是断路情况，电阻过大和电容过小一般不会直接导致短路，所以选 A。
3. 在调试三相异步电动机时，测量其绝缘电阻应使用（ ）
A. 兆欧表 B. 接地电阻测试仪 C. 电桥 D. 示波器
答案：A
解析：兆欧表用于测量电气设备的绝缘电阻，接地电阻测试仪测接地电阻，电桥用于精确测量电阻等电学量，示波器用于观察波形，所以测量电动机绝缘电阻用兆欧表，选 A。
4. 电气调试中，检查电路连接是否正确的常用方法是（ ）
A. 通电测试 B. 万用表欧姆档测量 C. 示波器观察 D. 听声音判断
答案：B
解析：用万用表欧姆档测量可检查电路中各元件的电阻值，从而判断电路连接是否正确，通电测试可能会因连接错误损坏设备，示波器主要观察波形，听声音判断不准确，所以选 B。
5. 当调试直流电路时，发现电压表指针反向偏转，原因可能是（ ）
A. 电压表量程选择过小 B. 电源正负极接反 C. 电路断路 D. 电阻短路
答案：B
解析：电压表指针反向偏转是因为电压表两端电压极性与正常情况相反，即电源正负极接反，量程选择过小不会导致指针反向，电路断路电压表无示数，电阻短路与电压表指针反向无关，所以选 B。
6. 电气设备调试时，要确保接地良好，接地电阻一般应不大于（ ）
A. 4Ω B. 10Ω C. 20Ω D. 50Ω
答案：A
解析：电气设备接地电阻一般要求不大于 4Ω，以保证设备和人员安全，所以选 A。
7. 在调试电子电路时，调节电位器可以改变电路中的（ ）
A. 电压 B. 电流 C. 电阻 D. 功率
答案：A
解析：电位器通过改变接入电路的电阻来调节电压，从而影响电路中的电流等其他电学量，直接改变的是电压，所以选 A。
8. 电气调试中，测试电路的频率响应特性应使用（ ）
A. 示波器 B. 频谱分析仪 C. 万用表 D. 功率分析仪
答案：B
解析：频谱分析仪用于分析电信号的频率成分和频率响应特性，示波器主要观察波形，万用表测电学量，功率分析仪测功率，所以选 B。
9. 当调试变压器时，需要测量的参数不包括（ ）
A. 变比 B. 绝缘电阻 C. 功率因数 D. 空载电流
答案：C
解析：调试变压器时需测量变比、绝缘电阻、空载电流等参数，功率因数不是变压器调试直接测量的参数，所以选 C。
10. 电气调试中，防止触电事故的有效措施是（ ）
A. 戴绝缘手套 B. 穿绝缘鞋 C. 切断电源 D. 以上都是
答案：D
解析：戴绝缘手套、穿绝缘鞋可防止人体直接接触带电体，切断电源是最根本的防止触电措施，所以以上都是防止触电事故的有效措施，选 D。

二、填空题（每题 3 分，共 15 分）
1. 电气调试的基本步骤包括（ ）、（ ）、（ ）和（ ）。
答案：设备检查、绝缘测试、通电调试、故障排除
解析：首先要对设备进行全面检查，然后测试绝缘性能，接着通电进行调试，最后对出现的故障进行排查解决。
2. 测量电压时，电压表应与被测电路（ ）联。
答案：并
解析：电压表并联在被测电路两端，才能准确测量该电路两端的电压。
3. 常见的电路故障有（ ）、（ ）和（ ）。
答案：短路、断路、接触不良
解析：短路是电流不经过正常路径，断路是电路某处断开无电流，接触不良会导致电阻变化影响电路正常工作。
4. 电气设备的绝缘电阻值过低可能会导致（ ）甚至（ ）。
答案：漏电、短路
解析：绝缘电阻低，容易使电流泄漏，严重时可能引发短路故障。
5. 调试电动机时，要检查电动机的（ ）、（ ）和（ ）等。
答案：绕组电阻、绝缘电阻、接地情况
解析：检查绕组电阻可判断绕组是否正常，绝缘电阻保证安全，接地情况防止漏电。

三、简答题（每题 10 分，共 30 分）
1. 简述电气调试前需要做哪些准备工作？
答案：
- 熟悉电气原理图和安装图，了解设备的工作原理和结构。
- 检查电气设备的外观是否完好，有无损坏、变形等情况。
- 清理设备内部和周围的杂物，确保调试环境整洁。
- 准备好调试所需的仪器仪表，如万用表、兆欧表、示波器等，并确保其精度和功能正常。
- 检查电源是否符合要求，电压、频率等参数是否稳定。
- 制定调试方案，明确调试步骤、方法和安全注意事项。
- 对参与调试的人员进行技术交底，使其熟悉调试任务和要求。
解析：调试前准备工作至关重要，熟悉图纸能更好地开展调试，检查设备外观可发现潜在问题，清理环境利于操作，准备好仪器仪表是测量的基础，确保电源正常是设备运行前提，制定方案能有序进行调试，技术交底可让人员清楚任务要求。
2. 如何使用万用表判断电路中的电阻是否正常？
答案：将万用表置于欧姆档，根据被测电阻的大致阻值选择合适的量程。然后将红、黑表笔分别接触电阻的两端，读取万用表显示的电阻值。如果测量值与电阻的标称值相差在允许的误差范围内，则电阻正常；若相差过大，则电阻可能存在问题。例如，测量一个标称值为 100Ω的电阻，若测量值在 95Ω到 105Ω之间，可认为电阻基本正常。
解析：选择合适量程是为了准确测量，接触电阻两端读取数值，通过与标称值对比判断是否正常，规定误差范围可确定电阻是否合格。
3. 电气调试过程中，如果发生触电事故应该如何急救？
答案：
- 立即切断电源，若无法及时切断电源，可用干燥的木棒、竹竿等绝缘物将触电者与电源分开。
- 将触电者移至通风良好、平坦的地方，解开其衣领和腰带，以利于呼吸。
- 检查触电者的呼吸和心跳情况。若呼吸、心跳停止，应立即进行心肺复苏术，按照胸外按压与人工呼吸 30:2 的比例进行操作，每进行 5 个循环后检查一次呼吸和心跳情况，直到专业急救人员到达。
解析：切断电源是首要措施，保证自身安全，移至合适地方利于急救，检查呼吸心跳后进行心肺复苏术是关键急救方法，按比例操作能有效恢复生命体征。

四、分析题（每题 12 分，共 24 分）
1. 在调试一个简单的照明电路时，发现灯泡不亮。用万用表检查发现电源电压正常，灯泡两端电压为零。请分析可能出现的故障原因，并说明如何进一步排查？
答案：可能出现的故障原因：
- 灯泡灯丝断路，导致电路不通，虽然电源电压正常，但灯泡两端无电压。
- 开关未闭合，处于断路状态，电流无法通过灯泡。
- 灯泡与灯座接触不良，如灯泡拧得不紧等，造成电阻过大，电流无法正常通过灯泡。
- 连接灯泡的导线某处断路。

进一步排查方法：
- 更换一个相同规格的灯泡，若灯泡发光，则原灯泡灯丝断路。
- 检查开关，看是否能正常闭合和断开，若开关损坏则更换开关。
- 重新拧紧灯泡，确保接触良好，若灯泡发光则说明是接触问题。
- 用万用表的欧姆档沿着连接灯泡的导线逐段测量电阻，若某段电阻为无穷大，则该段导线断路，更换导线。
解析：从灯泡本身、开关、接触情况和导线等方面分析故障原因，通过更换灯泡、检查开关、改善接触和测量导线电阻等方法进一步排查故障。
2. 调试一台三相异步电动机时，发现电动机转速明显低于额定转速，且伴有异常声音。请分析可能的原因，并提出解决办法。
答案：可能的原因：
- 电源电压过低，导致电动机电磁转矩减小，转速下降。
- 电动机绕组短路或断路，影响电动机正常运行，使转速降低并产生异常声音。
- 负载过重，超过了电动机的额定负载能力，导致转速下降。
- 电动机轴承损坏，影响转子正常运转，引起转速变化和异常声音。

解决办法：
- 检查电源电压，若电压过低，调整电源电压使其符合电动机额定电压要求。
- 用万用表等工具检查电动机绕组，确定是短路还是断路故障，短路则修复短路部位，断路则更换绕组。
- 检查负载情况，减轻负载或更换合适功率的电动机。
- 更换损坏的轴承，确保电动机转子正常运转。
解析：从电源、绕组、负载和轴承等方面分析原因，针对不同原因采取相应的检查和解决措施，保证电动机正常运行。

五、综合题（1 题，共 1 分）
1. 请设计一个简单的电气控制电路，要求实现电机的正反转控制，并说明调试过程中可能遇到的问题及解决方法。（1 分）
答案：设计一个采用两个接触器实现电机正反转的控制电路。主电路中，电机的三根相线分别连接到两个接触器的主触点输出端。控制电路中，正转接触器线圈通过一个正转按钮和一个反转接触器的常闭辅助触点串联后连接到电源；反转接触器线圈通过一个反转按钮和正转接触器的常闭辅助触点串联后连接到电源。

调试过程中可能遇到的问题及解决方法：
- 电机不转：首先检查电源是否正常，熔断器是否熔断。若电源正常，再检查接触器主触点是否接触良好，控制电路是否有断路情况。
- 电机转向错误：检查控制电路中两个接触器的常闭辅助触点是否接错，若接错则改正。
- 接触器吸合不正常：检查接触器线圈是否损坏，控制电路中的按钮、辅助触点等是否接触不良，如有问题进行修复或更换。

解析：通过合理设计电路实现电机正反转，调试中针对不同问题从电源、接触器、控制电路等方面进行检查和解决，确保电路正常工作。
