2025年重点电气试验素养培养试题及答案

一、选择题（每题3分，共30分）
1. 电气试验中，测量绝缘电阻通常使用的仪表是（ ）
A. 万用表 B. 兆欧表 C. 接地电阻测试仪 D. 示波器
答案：B
解析：兆欧表专门用于测量电气设备的绝缘电阻，能反映绝缘性能的好坏。万用表可进行多种电学量测量，但不是主要测绝缘电阻的；接地电阻测试仪用于测量接地电阻；示波器主要用于观察电信号波形等。

2. 下列哪种试验可以检测电气设备的局部放电情况（ ）
A. 耐压试验 B. 介质损耗因数测量 C. 局部放电试验 D. 绝缘电阻测量
答案：C
解析：局部放电试验就是专门检测电气设备局部放电情况的试验。耐压试验主要检验设备承受电压的能力；介质损耗因数测量反映绝缘介质的损耗特性；绝缘电阻测量主要看绝缘电阻大小。

3. 测量直流电阻时，常用的方法是（ ）
A. 电桥法 B. 伏安法 C. 万用表直接测量 D. 示波器测量
答案：A

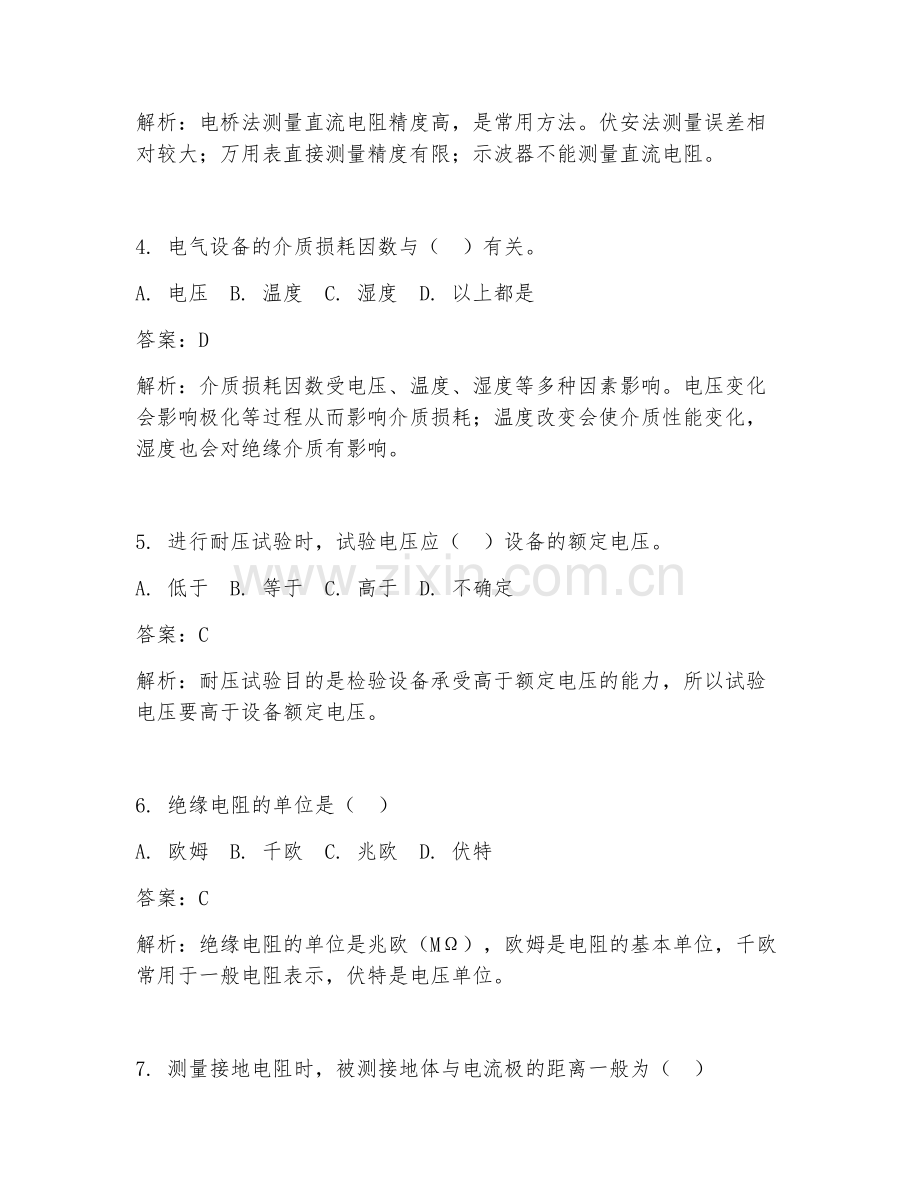

解析：电桥法测量直流电阻精度高，是常用方法。伏安法测量误差相对较大；万用表直接测量精度有限；示波器不能测量直流电阻。

4. 电气设备的介质损耗因数与（ ）有关。
A. 电压 B. 温度 C. 湿度 D. 以上都是
答案：D
解析：介质损耗因数受电压、温度、湿度等多种因素影响。电压变化会影响极化等过程从而影响介质损耗；温度改变会使介质性能变化，湿度也会对绝缘介质有影响。

5. 进行耐压试验时，试验电压应（ ）设备的额定电压。
A. 低于 B. 等于 C. 高于 D. 不确定
答案：C
解析：耐压试验目的是检验设备承受高于额定电压的能力，所以试验电压要高于设备额定电压。

6. 绝缘电阻的单位是（ ）
A. 欧姆 B. 千欧 C. 兆欧 D. 伏特
答案：C
解析：绝缘电阻的单位是兆欧（MΩ），欧姆是电阻的基本单位，千欧常用于一般电阻表示，伏特是电压单位。

7. 测量接地电阻时，被测接地体与电流极的距离一般为（ ）
A. 20m B. 40m C. 60m D. 80m
答案：B
解析：测量接地电阻时，被测接地体与电流极的距离一般为40m左右，这样能保证测量结果较准确。

8. 下列哪种试验属于破坏性试验（ ）
A. 绝缘电阻测量 B. 耐压试验 C. 介质损耗因数测量 D. 局部放电试验
答案：B
解析：耐压试验可能会对设备绝缘造成一定损伤，属于破坏性试验。其他几种试验相对来说对设备的损伤较小或不具有破坏性。

9. 电气试验中，测量电压互感器变比通常使用（ ）
A. 万用表 B. 变比测试仪 C. 接地电阻测试仪 D. 示波器
答案：B
解析：变比测试仪专门用于测量电压互感器、电流互感器等的变比。万用表不能准确测量变比；接地电阻测试仪与变比测量无关；示波器也不用于变比测量。

10. 测量电流互感器的极性通常使用（ ）
A. 万用表 B. 极性测试仪 C. 接地电阻测试仪 D. 示波器
答案：B
解析：极性测试仪用于测量电流互感器、电压互感器等的极性。万用表无法测量极性；接地电阻测试仪与极性测量无关；示波器不能测量极性。

二、填空题（每题3分，共15分）
1. 电气试验分为绝缘试验和（ ）试验。
答案：特性
解析：电气试验主要分为绝缘试验和特性试验，特性试验包括测量设备的各种参数等。
2. 介质损耗因数的测量方法有（ ）法和（ ）法。
答案：电桥、谐振
解析：介质损耗因数测量常用电桥法和谐振法，不同方法适用于不同情况。
3. 耐压试验分为（ ）耐压试验和（ ）耐压试验。
答案：交流、直流
解析：耐压试验按施加电压类型分为交流耐压试验和直流耐压试验，两者目的和特点有所不同。
4. 测量接地电阻时，被测接地体与电压极的距离一般为电流极与电压极距离的（ ）。
答案：1/2
解析：这样的距离设置能保证测量接地电阻时测量结果更准确。
5. 局部放电试验中，常用的检测方法有（ ）检测法和（ ）检测法。
答案：电、声
解析：局部放电试验常用电检测法和声检测法来检测局部放电情况。

三、简答题（每题10分，共30分）
1. 简述绝缘电阻测量的重要性及测量时的注意事项。
答案：重要性：绝缘电阻反映电气设备绝缘性能好坏，绝缘电阻过低可能存在绝缘缺陷，影响设备安全运行。注意事项：测量前要切断设备电源并放电，保证测量结果准确；测量时要正确连接兆欧表；环境温度、湿度等会影响测量结果，应记录测量时的环境条件。
解析：绝缘电阻测量是电气试验重要环节，能及时发现绝缘问题。切断电源并放电可避免残留电荷影响测量。正确连接兆欧表确保测量准确。环境因素对测量结果有影响，记录环境条件便于分析。
2. 说明耐压试验的目的及试验过程中可能出现的问题。
答案：目的：检验电气设备承受规定电压而不发生击穿的能力。可能出现的问题：设备绝缘被击穿，可能是绝缘本身存在缺陷，也可能是试验电压过高、时间过长等；试验过程中可能出现放电现象，可能是设备表面脏污、受潮等导致；还可能出现试验设备故障，如试验电源不稳定等。
解析：耐压试验是检验设备绝缘耐受电压能力的关键试验。绝缘被击穿会影响设备正常运行甚至损坏设备。放电现象可能影响试验结果及设备绝缘。试验设备故障会导致试验无法正常进行。
3. 简述测量直流电阻的意义及常用测量方法。
答案：意义：反映电气设备绕组等的电阻情况，可判断绕组是否有短路、断路等故障，以及接触是否良好等。常用测量方法：电桥法，如惠斯通电桥、双臂电桥等，电桥法测量精度高；电压降法，通过测量电流和电压计算电阻，但精度相对电桥法较低。
解析：直流电阻测量能帮助发现电气设备绕组故障。电桥法精度高，适用于各种情况。电压降法操作相对简单，但精度有限，可用于一些对精度要求不高的场合。

四、计算题（每题10分，共15分）
1. 已知某电气设备的绝缘电阻为50MΩ，若该设备的额定绝缘电阻要求为100MΩ，求绝缘电阻下降率。
答案：绝缘电阻下降率 =（额定绝缘电阻 - 实际绝缘电阻）÷额定绝缘电阻×100% =（100 - 50）÷100×100% = 50%
解析：根据绝缘电阻下降率公式，将已知的额定绝缘电阻和实际绝缘电阻代入计算即可得出下降率。
2. 一台电压互感器，变比为10000/100，二次侧电压为100V时，求一次侧电压。
答案：根据变比公式，一次侧电压 = 二次侧电压×变比 = 100×（10000÷100）= 10000V
解析：已知变比和二次侧电压，利用变比公式可计算出一次侧电压。

五、综合分析题（20分）
某变电站一台主变压器进行电气试验，绝缘电阻测量值偏低，耐压试验时发现局部放电量较大，直流电阻测量三相不平衡率超标。请分析可能存在的问题及原因，并提出相应的处理措施。
答案：可能存在的问题及原因：绝缘电阻偏低可能是绝缘受潮、老化或有破损；耐压试验局部放电量较大可能是绝缘表面脏污、受潮、内部存在气隙或缺陷；直流电阻三相不平衡率超标可能是绕组存在短路、断路或接触不良。处理措施：对于绝缘受潮，可进行干燥处理；对于绝缘老化或破损，需更换绝缘部件；对于绝缘表面脏污，进行清洁；对于内部气隙或缺陷，需进一步检查修复或更换设备；对于绕组短路、断路或接触不良，需检修绕组，处理接触点等。
解析：绝缘电阻、耐压试验和直流电阻测量结果出现问题，分别从绝缘性能、耐受电压能力和绕组电阻情况分析可能原因。针对不同原因提出相应处理措施，以保证设备能正常运行。
