2025年必备电气测量技能梳理试题及答案

一、选择题（每题3分，共30分）
1. 测量电流时，电流表应（ ）在被测电路中。
A. 串联
B. 并联
C. 混联
D. 随意连接
答案：A
解析：电流表内阻很小，串联在电路中对电路影响小，能准确测量电流大小。

2. 测量电压时，电压表应（ ）在被测电路两端。
A. 串联
B. 并联
C. 混联
D. 随意连接
答案：B
解析：电压表内阻很大，并联在电路中相当于开路，能准确测量两点间电压。

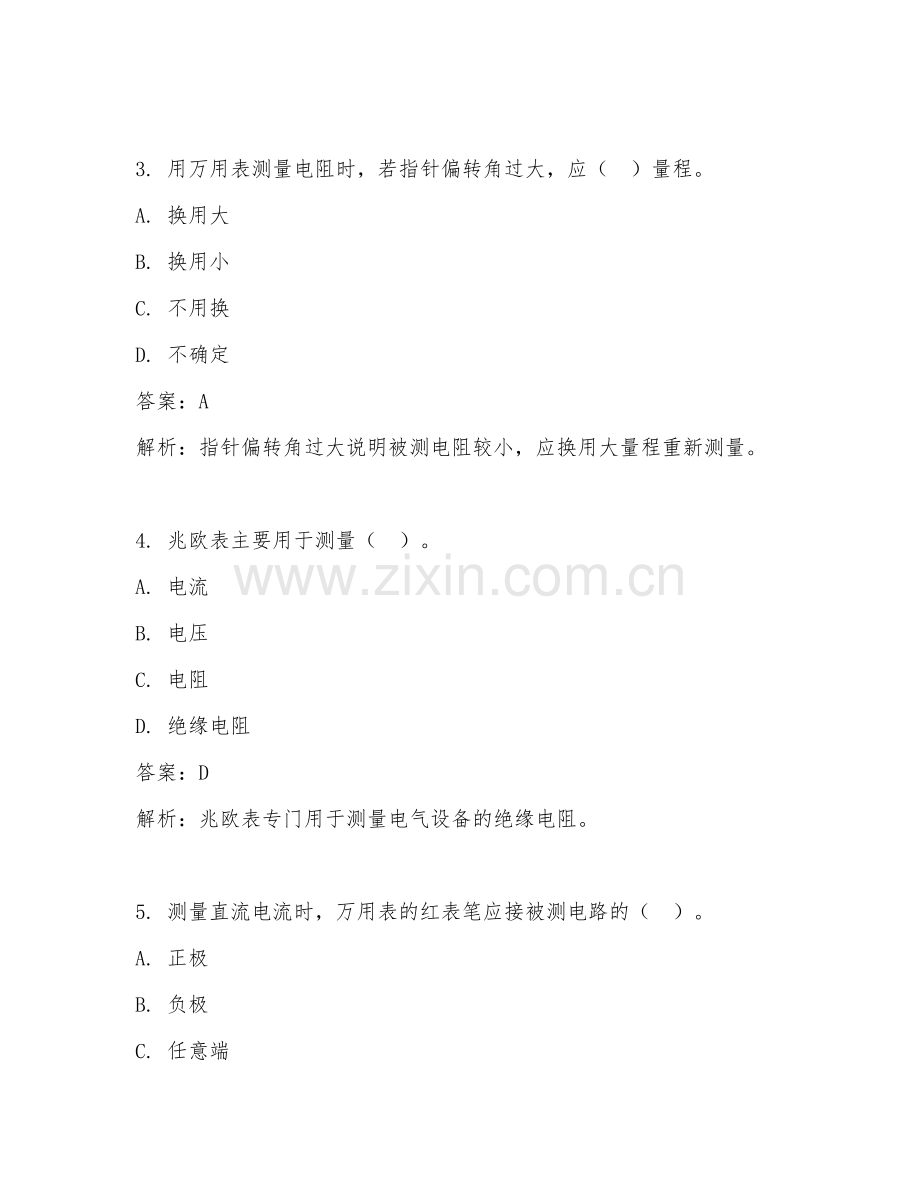

3. 用万用表测量电阻时，若指针偏转角过大，应（ ）量程。
A. 换用大
B. 换用小
C. 不用换
D. 不确定
答案：A
解析：指针偏转角过大说明被测电阻较小，应换用大量程重新测量。

4. 兆欧表主要用于测量（ ）。
A. 电流
B. 电压
C. 电阻
D. 绝缘电阻
答案：D
解析：兆欧表专门用于测量电气设备的绝缘电阻。

5. 测量直流电流时，万用表的红表笔应接被测电路的（ ）。
A. 正极
B. 负极
C. 任意端
D. 不确定
答案：A
解析：红表笔接电流流入端，对于直流电流，即接被测电路正极。

6. 用万用表测量二极管时，若测得的电阻值较小，说明二极管处于（ ）状态。
A. 导通
B. 截止
C. 损坏
D. 不确定
答案：A
解析：二极管导通时电阻较小，截止时电阻很大。

7. 测量三相异步电动机的绝缘电阻应选用（ ）。
A. 万用表
B. 兆欧表
C. 电流表
D. 电压表
答案：B
解析：兆欧表可测量电动机绕组与外壳间的绝缘电阻。

8. 接地电阻测量仪是测量（ ）的仪器。
A. 接地电阻
B. 绝缘电阻
C. 接触电阻
D. 导线电阻
答案：A
解析：接地电阻测量仪专门用于测量接地装置的接地电阻。

9. 示波器可以观察电信号的（ ）。
A. 波形
B. 频率
C. 幅度
D. 以上都是
答案：D
解析：示波器能直观显示电信号的波形、频率、幅度等参数。

10. 钳形电流表测量电流时，不需要（ ）被测电路。
A. 断开
B. 连接
C. 接触
D. 靠近
答案：A
解析：钳形电流表可在不断开被测电路的情况下测量电流。

二、填空题（每题3分，共15分）
1. 测量误差按其性质可分为（ ）误差、（ ）误差和（ ）误差。
答案：系统、偶然、粗大
解析：系统误差有规律，偶然误差随机，粗大误差明显偏离真值。

2. 万用表一般可以测量（ ）、（ ）、（ ）等电学量。
答案：电流、电压、电阻
解析：这是万用表的基本测量功能。

3. 电气测量的基本方法有（ ）测量法、（ ）测量法和（ ）测量法。
答案：直接、间接、比较
解析：直接测量直接读数，间接测量通过公式计算，比较测量与标准量比较。

4. 电流表的内阻越（ ）越好，电压表的内阻越（ ）越好。
答案：小、大
解析：小内阻电流表对电路影响小，大内阻电压表分流小能准确测电压。

5. 测量电路功率的仪表是（ ）。
答案：功率表
解析：功率表专门用于测量电路的功率。

三、判断题（每题2分，共20分）
1. 测量时，只要方法正确，就不会产生测量误差。（ ）
答案：×
解析：测量误差不可避免，只能尽量减小。

2. 万用表使用完毕后，应将转换开关置于交流电压最高档。（ ）
答案：√
解析：置于此档可防止下次使用时误操作损坏万用表。

3. 兆欧表在使用前不需要进行开路和短路试验。（ ）
答案：×
解析：使用前需进行开路和短路试验，检查仪表是否正常。

4. 用万用表测量电阻时，不可以带电测量。（ ）
答案：√
解析：带电测量易损坏万用表且测量结果不准确。

5. 测量直流电压时，电压表的正负极性不能接反。（ ）
答案：√
解析：接反会使指针反向偏转甚至损坏电压表。

6. 钳形电流表可以测量任意大小的电流。（ ）
答案：×
解析：钳形电流表有一定量程范围，不能测量超出范围的电流。

7. 接地电阻越小越好。（ ）
答案：√
解析：接地电阻小可保证电气设备安全运行。

8. 示波器只能观察正弦波信号。（ ）
答案：×
解析：示波器可观察多种波形信号。

9. 测量功率时，功率表的电压线圈和电流线圈可以任意连接。（ ）
答案：×
解析：电压线圈和电流线圈有规定的连接方式，不能任意连接。

10. 万用表的表头是一个磁电系测量机构。（ ）
答案：√
解析：万用表表头多采用磁电系测量机构。

四、简答题（每题10分，共20分）
1. 简述用万用表测量电阻的步骤。
答案：
（1）将万用表置于合适的电阻量程。
（2）把被测电阻从电路中断开，确保测量时不受其他电路影响。
（3）将红、黑表笔分别接在被测电阻的两端。
（4）读取万用表指针所指的电阻值。
（5）测量完毕后，将万用表转换开关置于交流电压最高档或关闭电源。
解析：正确的量程选择和操作步骤能保证准确测量电阻，测量后置于合适档位可保护万用表。

2. 说明兆欧表的使用方法及注意事项。
答案：
使用方法：
（1）将被测设备停电，并进行充分放电。
（2）将兆欧表水平放置，检查指针是否指在“∞”位置，然后将“L”、“E”接线柱用导线与被测设备连接好。
（3）以约120r/min的速度转动摇把，待指针稳定后读数。
注意事项：
（1）测量前要切断被测设备电源，并进行放电，防止残留电荷损坏兆欧表或影响测量结果。
（2）测量时，兆欧表应保持水平位置，摇把转速要均匀。
（3）测量完毕后，先断开被测设备与兆欧表的连接，再停止摇把转动，防止被测设备向兆欧表反充电。
（4）严禁在雷电时或被测设备带电的情况下测量绝缘电阻。
解析：严格按照使用方法和注意事项操作，能确保准确测量绝缘电阻且保护兆欧表和人员安全。

五、综合题（共15分）
有一个三相异步电动机，铭牌上标注额定电压380V，额定电流10A，功率因数0.8。现要测量其绝缘电阻、电流和功率。请回答以下问题：
1. 应选用什么仪器测量绝缘电阻？（3分）
答案：兆欧表
解析：兆欧表用于测量电动机绕组与外壳间的绝缘电阻。
2. 测量电流应选用什么仪器？如何连接？（6分）
答案：可选用钳形电流表或电流表。若用电流表，应将电流表串联在电动机的主电路中，使电流从电流表的正接线柱流入，负接线柱流出。
解析：电流表串联在电路中可准确测量电流大小，遵循电流从正接线柱流入的原则。
3. 测量功率应选用什么仪器？如何计算电动机的额定功率？（6分）
答案：应选用功率表。电动机额定功率P = √3×U×I×cosφ，其中U = 380V，I = 10A，cosφ = 0.8，代入可得P = √3×380×10×0.8≈5292W。
解析：功率表测量电路功率，根据公式计算电动机额定功率，考虑三相电路的特点。
