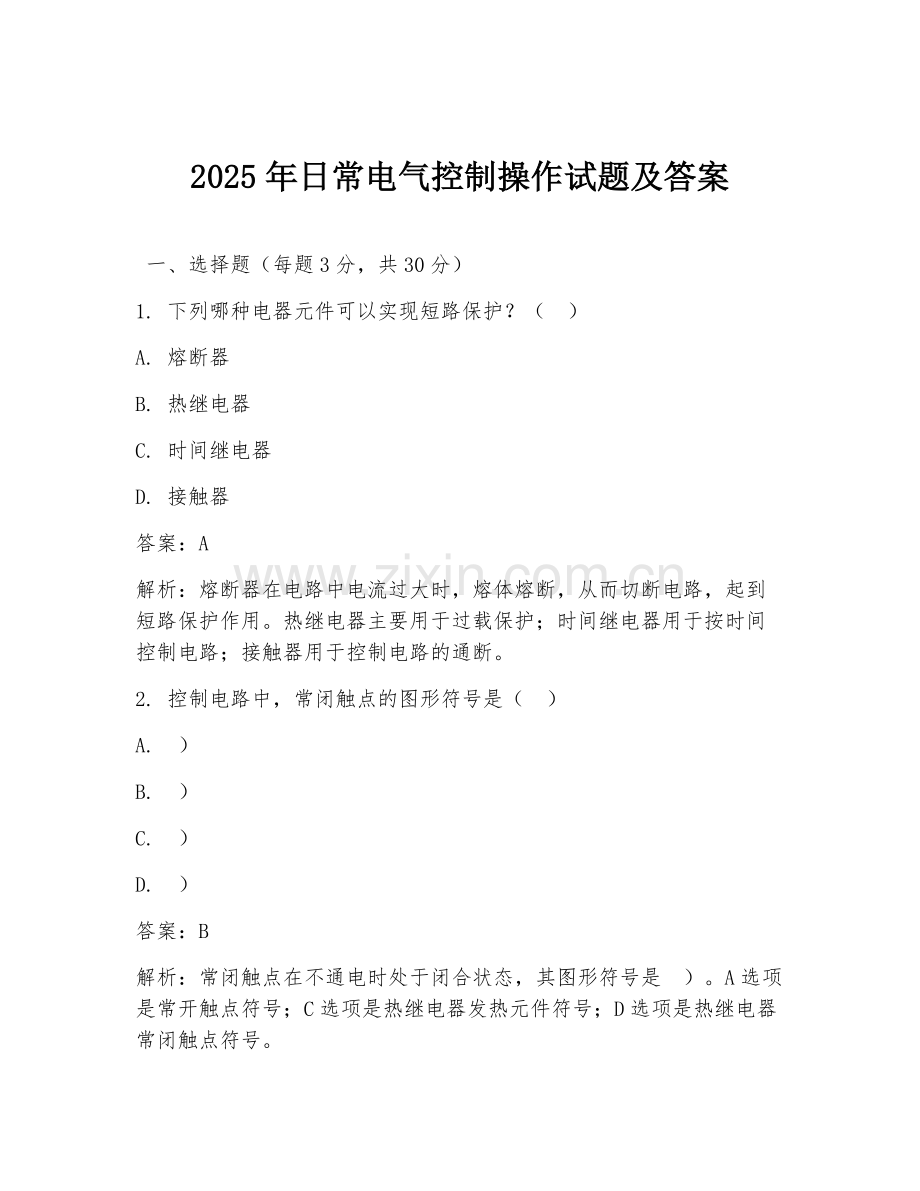

2025年日常电气控制操作试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种电器元件可以实现短路保护？（ ）
A. 熔断器
B. 热继电器
C. 时间继电器
D. 接触器
答案：A
解析：熔断器在电路中电流过大时，熔体熔断，从而切断电路，起到短路保护作用。热继电器主要用于过载保护；时间继电器用于按时间控制电路；接触器用于控制电路的通断。
2. 控制电路中，常闭触点的图形符号是（ ）
A. ）
B. ）
C. ）
D. ）
答案：B
解析：常闭触点在不通电时处于闭合状态，其图形符号是 ）。A选项是常开触点符号；C选项是热继电器发热元件符号；D选项是热继电器常闭触点符号。

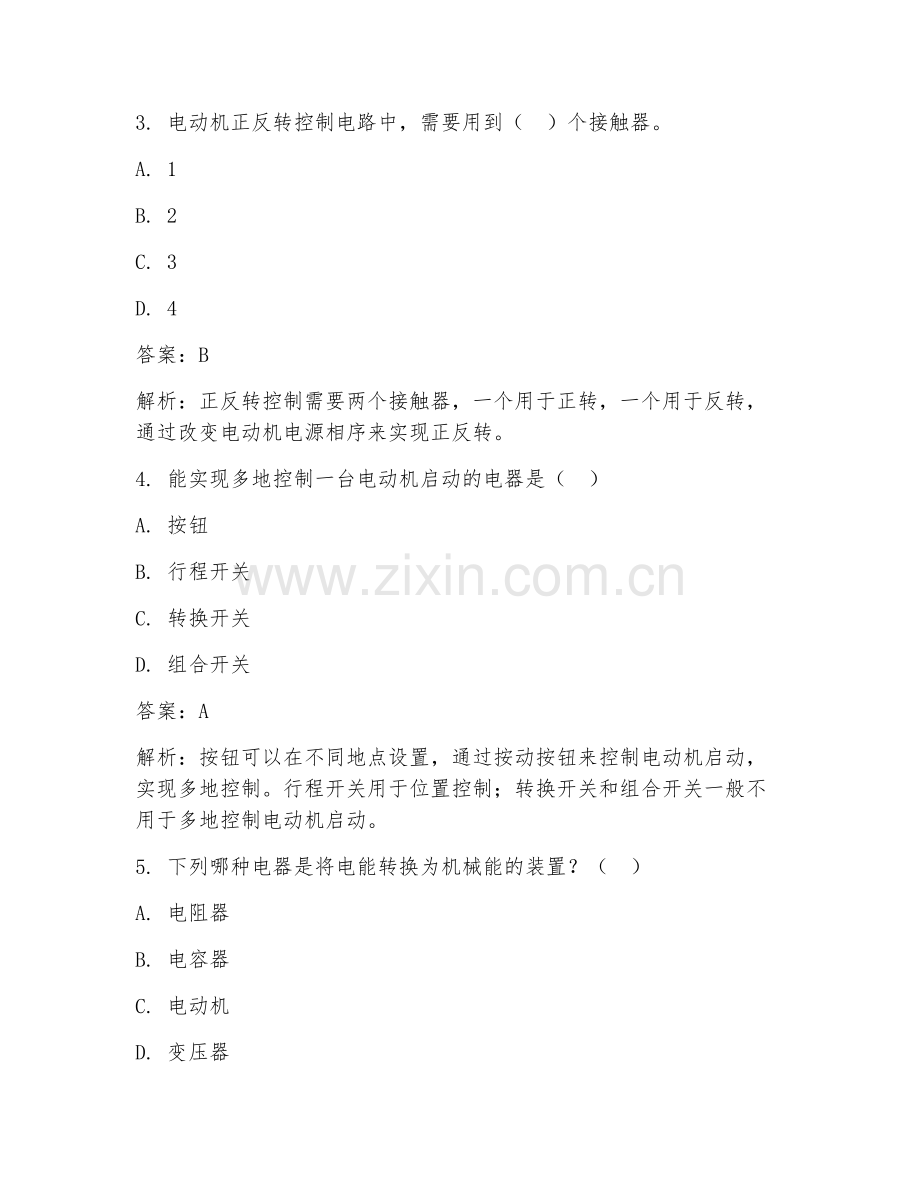

3. 电动机正反转控制电路中，需要用到（ ）个接触器。
A. 1
B. 2
C. 3
D. 4
答案：B
解析：正反转控制需要两个接触器，一个用于正转，一个用于反转，通过改变电动机电源相序来实现正反转。
4. 能实现多地控制一台电动机启动的电器是（ ）
A. 按钮
B. 行程开关
C. 转换开关
D. 组合开关
答案：A
解析：按钮可以在不同地点设置，通过按动按钮来控制电动机启动，实现多地控制。行程开关用于位置控制；转换开关和组合开关一般不用于多地控制电动机启动。
5. 下列哪种电器是将电能转换为机械能的装置？（ ）
A. 电阻器
B. 电容器
C. 电动机
D. 变压器
答案：C
解析：电动机工作时，将电能转换为机械能，带动机械负载运转。电阻器是消耗电能产生热能；电容器储存电能；变压器改变电压，不转换为机械能。
6. 热继电器的整定电流是指（ ）
A. 通过热继电器的最大电流
B. 热继电器长期工作而不动作的最大电流
C. 热继电器能长期通过的电流
D. 热继电器动作电流的平均值
答案：B
解析：整定电流是热继电器长期工作而不动作的最大电流，当电路电流超过整定电流时，热继电器会在一定时间后动作。
7. 交流接触器的主要组成部分不包括（ ）
A. 电磁系统
B. 触头系统
C. 灭弧装置
D. 熔断器
答案：D
解析：交流接触器由电磁系统、触头系统、灭弧装置等组成，熔断器不属于其主要组成部分。
8. 时间继电器的延时方式有（ ）
A. 通电延时和断电延时
B. 定时延时和不定时延时
C. 长延时和短延时
D. 正向延时和反向延时
答案：A
解析：时间继电器的延时方式分为通电延时和断电延时，即通电时开始延时或断电时开始延时。
9. 下列哪种控制方式属于顺序控制？（ ）
A. 电动机正反转控制
B. 多地控制
C. 先启动一台电动机，再启动另一台电动机
D. 电动机降压启动控制
答案：C
解析：顺序控制是按照一定顺序依次进行控制，先启动一台电动机，再启动另一台电动机符合顺序控制特点。正反转控制是改变电动机转向；多地控制是在不同地点控制；降压启动控制是降低启动电压。
10. 控制电路中，熔断器一般安装在（ ）
A. 主电路
B. 控制电路
C. 主电路和控制电路都可以
D. 以上都不对
答案：A
解析：熔断器主要用于保护主电路，防止主电路发生短路时损坏电器设备，一般安装在主电路中。控制电路电流较小，通常不用熔断器保护。

二、填空题（每题3分，共15分）
1. 电气控制系统一般由控制电路、______和保护电路组成。
答案：主电路
解析：电气控制系统包括主电路提供电能传输路径，控制电路实现对主电路的控制，保护电路防止电路故障。
2. 按钮根据用途不同可分为启动按钮、______按钮和停止按钮。
答案：复位
解析：按钮按功能分为启动按钮用于启动设备，复位按钮用于恢复某些状态，停止按钮用于停止设备运行。
3. 接触器的电磁机构由______、铁心和衔铁组成。
答案：线圈
解析：线圈通电产生磁场，吸引铁心和衔铁动作，从而带动触头闭合或断开。
4. 热继电器主要由热元件、______和触头组成。
答案：双金属片
解析：热元件通过电流发热，使双金属片受热弯曲，从而推动触头动作，实现过载保护。
5. 时间继电器的文字符号是______。
答案：KT
解析：在电气控制图中，时间继电器用KT表示，方便识别和绘图。

三、判断题（每题2分，共20分）
1. 熔断器的额定电流应大于电路的正常工作电流。（ ）
答案：√
解析：熔断器额定电流大于正常工作电流，在正常工作时熔断器不会熔断，当电路出现过载或短路等异常情况时才会熔断起到保护作用。
2. 常开触点在不通电时是闭合的。（ ）
答案：×
解析：常开触点在不通电时处于断开状态，通电时才闭合。
3. 电动机的正反转控制可以通过改变电源的相序来实现。（ ）
答案：√
解析：改变电动机电源的相序，就能改变电动机定子绕组中电流的方向，从而实现电动机的正反转。
4. 热继电器只能用于过载保护，不能用于短路保护。（ ）
答案：√
解析：热继电器动作需要一定时间，短路时电流瞬间增大，热继电器来不及动作，所以不能用于短路保护，主要用于过载保护。
5. 交流接触器的触头分为主触头和辅助触头，主触头用于控制主电路，辅助触头用于控制控制电路。（ ）
答案：√
解析：主触头通过较大电流，用于接通和断开主电路；辅助触头电流较小，用于控制控制电路，实现各种控制逻辑。
6. 时间继电器的延时时间可以通过调节旋钮来改变。（ ）
答案：√
解析：时间继电器一般都设有调节旋钮，可根据实际需要调节延时时间。
7. 控制电路中，所有电器元件的图形符号都必须符合国家标准。（ ）
答案：√
解析：使用符合国家标准的图形符号，便于电气技术人员之间交流和理解电气控制图，保证设计和施工的准确性。
8. 多地控制一台电动机启动时，各启动按钮之间应串联连接。（ ）
答案：×
解析：多地控制一台电动机启动时，各启动按钮之间应并联连接，这样任何一个按钮按下都能启动电动机。
9. 电气控制系统中，指示灯一般接在控制电路中。（ ）
答案：√
解析：指示灯电流较小，接在控制电路中可以方便地通过控制电路的通断来控制指示灯亮灭，指示设备的工作状态等。
10. 电动机降压启动的目的是降低启动电流，保护电动机和电网。（ ）
答案：√
解析：电动机直接启动时电流较大，会对电动机和电网造成冲击，降压启动可以降低启动电流，减少对设备和电网的损害。

四、简答题（每题10分，共20分）
1. 简述电动机正反转控制电路的工作原理。
答案：电动机正反转控制电路主要由两个接触器组成，一个用于正转，一个用于反转。当需要电动机正转时，按下正转启动按钮，正转接触器线圈通电，其主触头闭合，电动机接入正序电源，电动机正转。当需要反转时，按下反转启动按钮，反转接触器线圈通电，其主触头闭合，电动机接入负序电源，电动机反转。同时，为了防止正反转接触器同时闭合造成电源短路，在控制电路中设置了联锁环节，一般采用接触器的常闭辅助触头进行联锁，当正转接触器吸合时，其常闭辅助触头断开，使反转接触器无法通电；反之亦然。
解析：通过两个接触器改变电动机电源相序实现正反转，联锁环节确保安全。
2. 说明热继电器在电气控制中的作用及工作过程。
答案：热继电器在电气控制中主要用于过载保护。其工作过程如下：当电路正常工作时，热继电器的热元件通过的电流为正常工作电流，产生的热量使双金属片弯曲程度较小，不足以推动触头动作。当电路出现过载时，热元件通过的电流增大，产生的热量增加，双金属片受热弯曲程度增大，经过一定时间后，双金属片推动触头动作，常闭触头断开，切断控制电路，从而使电动机等负载停止运行，起到过载保护作用。
解析：根据电流热效应，过载时双金属片动作切断电路。

五、分析题（15分）
如图所示为某电动机单向启动控制电路，请分析电路的工作原理，并指出电路中存在的问题。

（此处可简单描述一下控制电路的大致组成，比如有电源、按钮、接触器等）

答案：工作原理：合上电源开关QS，按下启动按钮SB，接触器KM线圈通电，其主触头闭合，电动机M接通电源启动运转。同时，KM的常开辅助触头闭合，起到自锁作用，松开SB后，KM线圈仍能保持通电，电动机继续运行。按下停止按钮SB1，KM线圈断电，主触头断开，电动机停止运转。

电路中存在的问题：该电路没有过载保护和短路保护。在实际应用中，应增加熔断器进行短路保护，增加热继电器进行过载保护。
解析：分析电路正常工作流程，指出缺少保护措施的不足。
