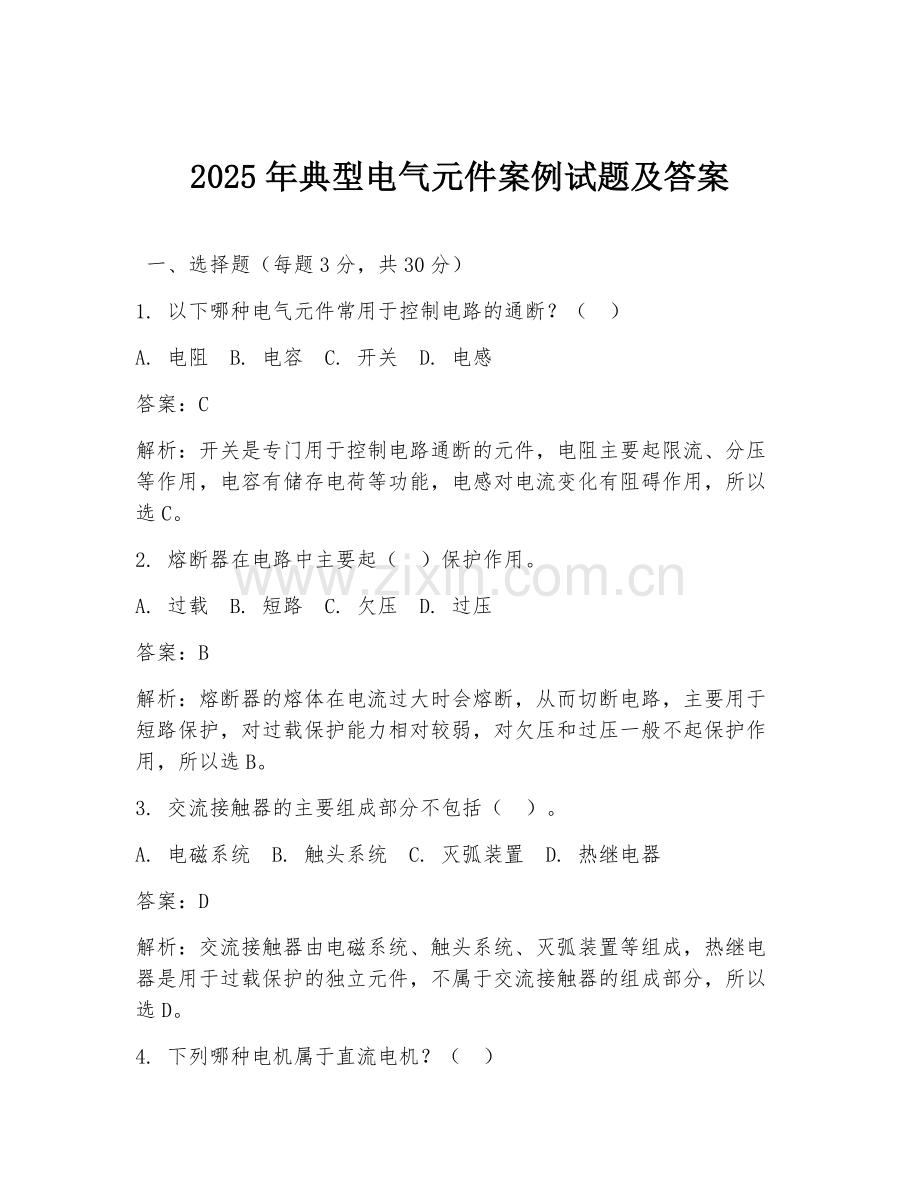

2025年典型电气元件案例试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种电气元件常用于控制电路的通断？（ ）
A. 电阻 B. 电容 C. 开关 D. 电感
答案：C
解析：开关是专门用于控制电路通断的元件，电阻主要起限流、分压等作用，电容有储存电荷等功能，电感对电流变化有阻碍作用，所以选C。
2. 熔断器在电路中主要起（ ）保护作用。
A. 过载 B. 短路 C. 欠压 D. 过压
答案：B
解析：熔断器的熔体在电流过大时会熔断，从而切断电路，主要用于短路保护，对过载保护能力相对较弱，对欠压和过压一般不起保护作用，所以选B。
3. 交流接触器的主要组成部分不包括（ ）。
A. 电磁系统 B. 触头系统 C. 灭弧装置 D. 热继电器
答案：D
解析：交流接触器由电磁系统、触头系统、灭弧装置等组成，热继电器是用于过载保护的独立元件，不属于交流接触器的组成部分，所以选D。
4. 下列哪种电机属于直流电机？（ ）
A. 三相异步电动机 B. 单相异步电动机 C. 他励直流电动机 D. 同步电动机
答案：C
解析：三相异步电动机、单相异步电动机和同步电动机都属于交流电机，他励直流电动机是直流电机的一种，所以选C。
5. 变压器的主要作用是（ ）。
A. 改变电压 B. 改变电流 C. 改变阻抗 D. 以上都是
答案：D
解析：变压器可以通过电磁感应原理改变电压、电流和阻抗，所以选D。
6. 热继电器的双金属片受热后会（ ）。
A. 膨胀 B. 收缩 C. 不变 D. 弯曲
答案：D
解析：热继电器的双金属片受热后，由于两种金属膨胀系数不同会发生弯曲，从而推动触点动作，所以选D。
7. 以下哪种传感器可以用于检测温度？（ ）
A. 压力传感器 B. 温度传感器 C. 光电传感器 D. 位移传感器
答案：B
解析：温度传感器专门用于检测温度，压力传感器检测压力，光电传感器检测光信号变化，位移传感器检测物体的位移，所以选B。
8. 按钮开关一般用于（ ）控制。
A. 点动 B. 长动 C. 过载 D. 短路
答案：A
解析：按钮开关常用于点动控制，通过短暂按下按钮来控制电路的通断，长动控制一般用接触器等元件，按钮开关对过载和短路不起直接控制作用，所以选A。
9. 电容器在电路中具有（ ）特性。
A. 通直流阻交流 B. 通交流阻直流 C. 通直流通交流 D. 阻直流阻交流
答案：B
解析：电容器对直流相当于开路，对交流有容抗，具有通交流阻直流的特性，所以选B。
10. 继电器的线圈一般接在（ ）电路中。
A. 主 B. 控制 C. 信号 D. 电源
答案：B
解析：继电器的线圈接在控制电路中，当控制电路有信号时，线圈得电，带动触点动作，从而控制主电路，所以选B。

二、填空题（每题3分，共15分）
1. 电路主要由电源、负载、（ ）和导线组成。
答案：中间环节
解析：电路的基本组成部分包括电源提供电能，负载消耗电能，中间环节如开关、熔断器等起控制和保护等作用，导线用于连接各部分。
2. 三相异步电动机的调速方法有（ ）调速、变转差率调速和变极调速。
答案：变频
解析：三相异步电动机常见的调速方法就是这三种，变频调速通过改变电源频率来调速，变转差率调速如通过改变转子电阻等方式，变极调速通过改变电机磁极对数来调速。
3. 万用表可以测量电压、电流和（ ）等电学量。
答案：电阻
解析：万用表是一种常用的电学测量工具，能测量电压、电流和电阻等基本电学量，通过不同的量程和档位进行测量。
4. 接触器的常开触头在（ ）时闭合。
答案：线圈得电
解析：接触器的常开触头平时是断开的，当线圈得电产生电磁吸力，将衔铁吸合，常开触头随之闭合，常闭触头则断开。
5. 熔断器的熔体材料一般采用（ ）等低熔点金属。
答案：铅锡合金
解析：铅锡合金等低熔点金属在电流过大时容易熔断，从而起到保护电路的作用，是熔断器熔体常用的材料。

三、简答题（每题10分，共30分）
1. 简述热继电器的工作原理。
答案：热继电器主要由热元件、双金属片和触点组成。热元件串接在主电路中，当主电路电流过载时，热元件产生的热量增加，双金属片受热后，由于两种金属膨胀系数不同而发生弯曲，推动触点动作，常闭触点断开，从而切断控制电路，起到过载保护作用。
解析：热继电器利用电流的热效应工作，热元件将电流转化为热量，双金属片作为感温元件，根据热量变化产生形变，进而带动触点实现对电路的保护，关键在于理解各部分的作用及相互关系。
2. 说明交流接触器在电路中的作用及工作过程。
答案：作用：用于频繁地接通和断开交流主电路及大容量控制电路。工作过程：当线圈通电时，产生电磁吸力，使衔铁吸合，带动常开触头闭合，常闭触头断开，接通主电路；当线圈断电时，电磁吸力消失，衔铁在反力弹簧作用下释放，常开触头断开，常闭触头闭合，切断主电路。
解析：交流接触器是电路中常用的控制元件，其作用基于其能够快速可靠地控制电路通断。工作过程围绕电磁吸力的产生和消失展开，理解衔铁动作与触头状态变化的关系是关键。
3. 简述变压器的变压原理。
答案：变压器由铁芯和绕组组成。当原绕组接入交流电源时，绕组中便有交变电流通过，在铁芯中产生交变磁通。交变磁通同时穿过原、副绕组，根据电磁感应定律，原、副绕组中就会感应出电动势。由于原、副绕组匝数不同，感应电动势的大小也就不同，从而实现了电压的变换。
解析：变压器变压原理基于电磁感应定律，交变磁通是联系原副绕组并实现电压变换的关键，理解匝数与电动势的关系以及磁通在其中的作用是掌握变压原理的要点。

四、分析题（每题10分，共15分）
1. 如图所示的电机控制电路，分析当按下启动按钮SB2后，电路的工作过程以及各元件的作用。（图略）
答案：按下启动按钮SB2后，控制电路接通，交流接触器KM线圈得电，其常开触头KM闭合，电机M启动运行。同时，KM的常开辅助触头闭合，实现自锁，即使松开SB2，电机仍能继续运行。停止时，按下停止按钮SB1，控制电路断开，KM线圈失电，常开触头KM断开，电机M停止运行。元件作用：SB2是启动按钮，用于启动电机；SB1是停止按钮，用于停止电机；KM是交流接触器，控制电机的启动和停止，并实现自锁；电机M是负载，消耗电能进行工作。
解析：分析该电路工作过程需从按钮按下后的电流通路入手，理解接触器线圈得电后的动作以及对电路状态的改变，明确各元件在启动、运行和停止过程中的具体作用。
2. 一个简单的照明电路，灯泡不亮，用万用表检查发现灯泡两端电压为零，分析可能出现的故障原因。
答案：可能原因有：灯泡损坏，灯丝断路；开关未闭合，处于断开状态，导致电路不通；线路某处断路，如导线连接点松动、导线内部折断等；熔断器熔体熔断，切断了电路。
解析：灯泡两端无电压说明电路存在断路故障，从灯泡本身、开关以及连接线路等方面逐一排查可能导致断路的情况，考虑到熔断器也可能因故障切断电路，全面分析各种可能的故障点。

五、设计题（20分）
设计一个三相异步电动机的正反转控制电路，要求具有短路、过载保护功能。
答案：控制电路如下：主电路：三相电源经熔断器FU接入接触器KM1和KM2的主触头，KM1和KM2的主触头分别连接电机的正反转接线端。控制电路：启动按钮SB2、停止按钮SB1、正转接触器KM1线圈、反转接触器KM2线圈、热继电器FR的常闭触头串联在控制电路中，KM1的常开辅助触头与SB2并联实现自锁，KM2的常开辅助触头与SB2并联实现自锁，KM1和KM2的常闭辅助触头相互串联在对方的控制电路中实现互锁。熔断器FU实现短路保护，热继电器FR实现过载保护。
解析：设计正反转控制电路关键在于实现电机正反转的切换以及防止同时正反转造成短路，通过接触器的主触头改变电机相序实现正反转，利用互锁触头避免误操作，同时接入熔断器和热继电器分别实现短路和过载保护，要综合考虑各部分的逻辑关系和功能实现。
