2025年电机控制经典习题试题及答案

一、选择题（每题 3 分，共 30 分）
1. 直流电动机的调速方法中，能实现无级调速且调速范围宽的是（ ）
A. 改变电枢回路电阻调速
B. 改变励磁磁通调速
C. 改变电枢电压调速
D. 以上都不对
答案：C
解析：改变电枢电压调速可实现无级调速，调速范围宽，且能保持较大的启动转矩。改变电枢回路电阻调速有级调速且调速范围窄；改变励磁磁通调速调速范围也有限。

2. 三相异步电动机的旋转磁场的转速由（ ）决定。
A. 电源电压
B. 磁极对数
C. 负载大小
D. 电机功率
答案：B

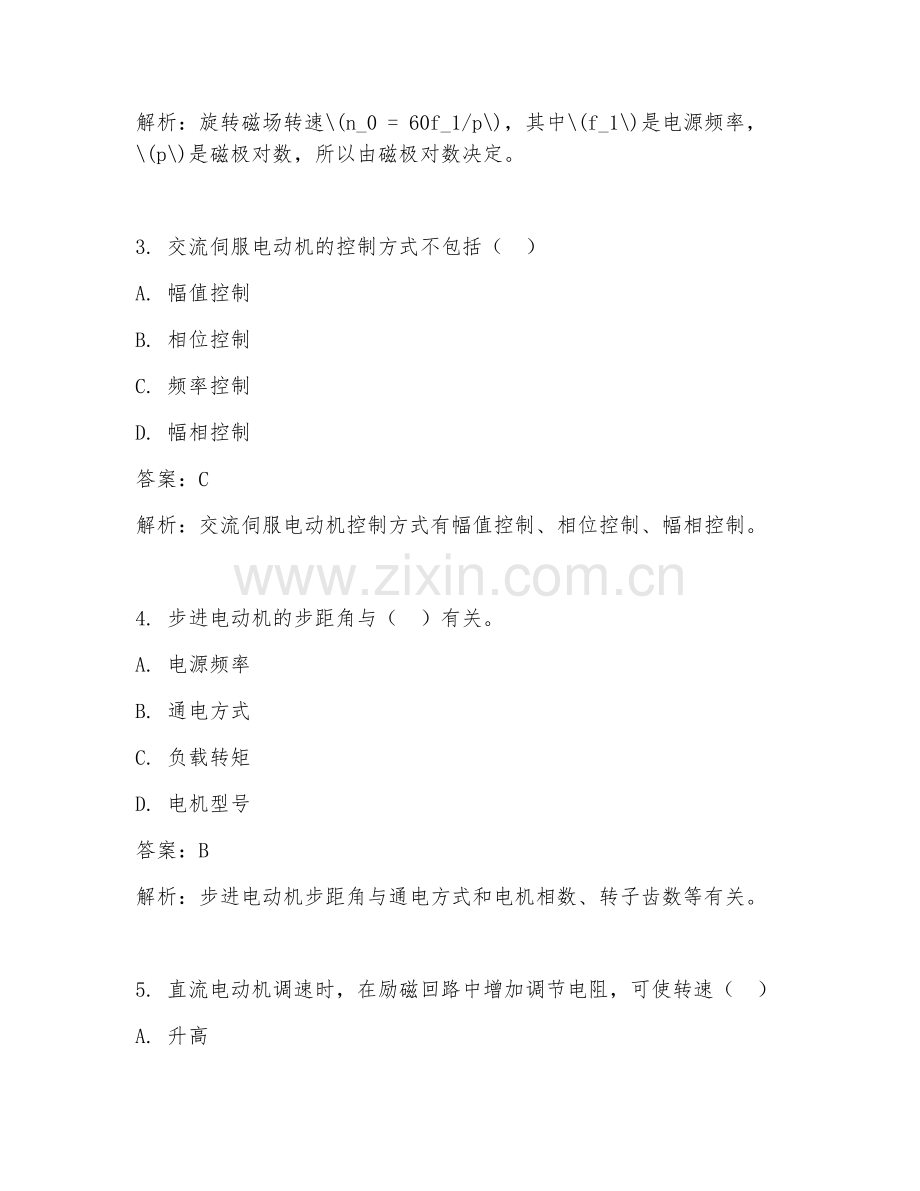

解析：旋转磁场转速\(n_0 = 60f_1/p\)，其中\(f_1\)是电源频率，\(p\)是磁极对数，所以由磁极对数决定。

3. 交流伺服电动机的控制方式不包括（ ）
A. 幅值控制
B. 相位控制
C. 频率控制
D. 幅相控制
答案：C
解析：交流伺服电动机控制方式有幅值控制、相位控制、幅相控制。

4. 步进电动机的步距角与（ ）有关。
A. 电源频率
B. 通电方式
C. 负载转矩
D. 电机型号
答案：B
解析：步进电动机步距角与通电方式和电机相数、转子齿数等有关。

5. 直流电动机调速时，在励磁回路中增加调节电阻，可使转速（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低
答案：A
解析：在励磁回路增加电阻，励磁电流减小，磁通减小，转速升高。

6. 三相异步电动机运行时，转子转速总是（ ）旋转磁场转速。
A. 大于
B. 等于
C. 小于
D. 大于等于
答案：C
解析：只有转子转速小于旋转磁场转速，转子导体才会切割磁力线产生感应电动势和电流，从而产生电磁转矩使电机旋转。

7. 永磁同步电动机的优点不包括（ ）
A. 功率密度高
B. 效率高
C. 调速性能好
D. 成本低
答案：D
解析：永磁同步电动机功率密度高、效率高、调速性能好，但成本相对较高。

8. 感应电动机的转差率\(s\)的表达式为（ ）
A. \(s=(n_0 - n)/n_0\)
B. \(s=(n - n_0)/n\)
C. \(s=(n - n_0)/n_0\)
D. \(s=(n_0 - n)/n\)
答案：A
解析：转差率\(s\)定义为旋转磁场转速\(n_0\)与转子转速\(n\)之差和旋转磁场转速\(n_0\)的比值。

9. 直流电动机的电枢电动势\(E_a\)与（ ）成正比。
A. 电枢电流
B. 磁通
C. 转速
D. 电源电压
答案：C
解析：电枢电动势\(E_a = C_e\varPhi n\)，与磁通和转速成正比。

10. 步进电动机的转速与（ ）有关。
A. 脉冲频率
B. 负载转矩
C. 电机相数
D. 以上都是
答案：A
解析：步进电动机转速与脉冲频率成正比。

二、填空题（每题 3 分，共 15 分）
1. 直流电动机的调速方法有改变电枢回路电阻调速、改变励磁磁通调速和（ ）调速。
答案：改变电枢电压
解析：这是直流电动机常见的三种调速方法。

2. 三相异步电动机的定子绕组主要有（ ）和双层绕组两种形式。
答案：单层绕组
解析：定子绕组形式主要就是单层和双层。

3. 交流伺服电动机的转子通常有（ ）和空心杯形转子两种。
答案：笼形转子
解析：交流伺服电动机转子的常见形式。

4. 步进电动机的步距角越小，控制精度越（ ）。
答案：高
解析：步距角越小，越能精确控制电机的转动角度。

5. 感应电动机的等效电路中，（ ）反映了电机内部的电磁关系。
答案：参数
解析：等效电路中的参数体现了电机内部的电磁关系。

三、简答题（每题 10 分共 30 分）
1. 简述直流电动机的调速性能指标有哪些？
答案：
调速范围：指电动机在额定负载下能达到的最高转速与最低转速之比。
调速精度：调速后的转速与给定转速的接近程度。
调速平滑性：调速时转速变化是否连续和平滑。
调速效率：调速过程中能量转换的效率。
解析：这些指标综合反映了直流电动机调速的优劣。

2. 说明三相异步电动机的工作原理。
答案：
三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场作用下，产生感应电动势和感应电流。根据电磁力定律，转子电流与旋转磁场相互作用产生电磁转矩，使转子顺着旋转磁场的方向转动。
解析：这是三相异步电动机工作的基本原理。

3. 交流伺服电动机有哪些特点？
答案：
调速范围宽，可实现无级调速。
控制精度高，能够精确跟踪控制信号。
响应速度快，能快速响应控制指令。
运行稳定性好，可在各种工况下稳定运行。
解析：这些特点使得交流伺服电动机在很多领域有广泛应用。

四、分析题（每题分 15 分，共 15 分）
分析直流电动机在弱磁调速时的性能变化。
答案：
直流电动机在弱磁调速时，励磁磁通减小。根据\(E_a = C_e\varPhi n\)，电枢电动势\(E_a\)减小，而电枢电压不变，所以电枢电流增大。电磁转矩\(T = C_t\varPhi I_a\)，磁通减小但电枢电流增大，综合作用电磁转矩会有所下降。转速会升高，因为磁通减小转速升高。但由于电枢电流增大，电机的铜损耗增加，效率会有所降低。同时，弱磁调速范围有限，不能无限制地升高转速。
解析：从电磁关系等方面分析弱磁调速时电机性能的变化。

五、设计题（20 分）
设计一个基于 PLC 的三相异步电动机正反转控制系统，要求画出控制电路图，并说明控制原理。
答案：
控制电路图：用 PLC 的输出点控制交流接触器的线圈，实现电机正反转。正转时，PLC 输出点接通正转接触器线圈，电机正转；反转时，PLC 输出点接通反转接触器线圈，电机反转。同时设置互锁电路，防止正反转接触器同时吸合造成短路。
控制原理：通过 PLC 编程，根据外部控制信号（如按钮），改变输出点状态，从而控制交流接触器动作，实现三相异步电动机的正反转控制。利用互锁电路保证系统安全可靠运行。
解析：设计合理的控制电路并阐述其工作原理，满足三相异步电动机正反转控制要求。
