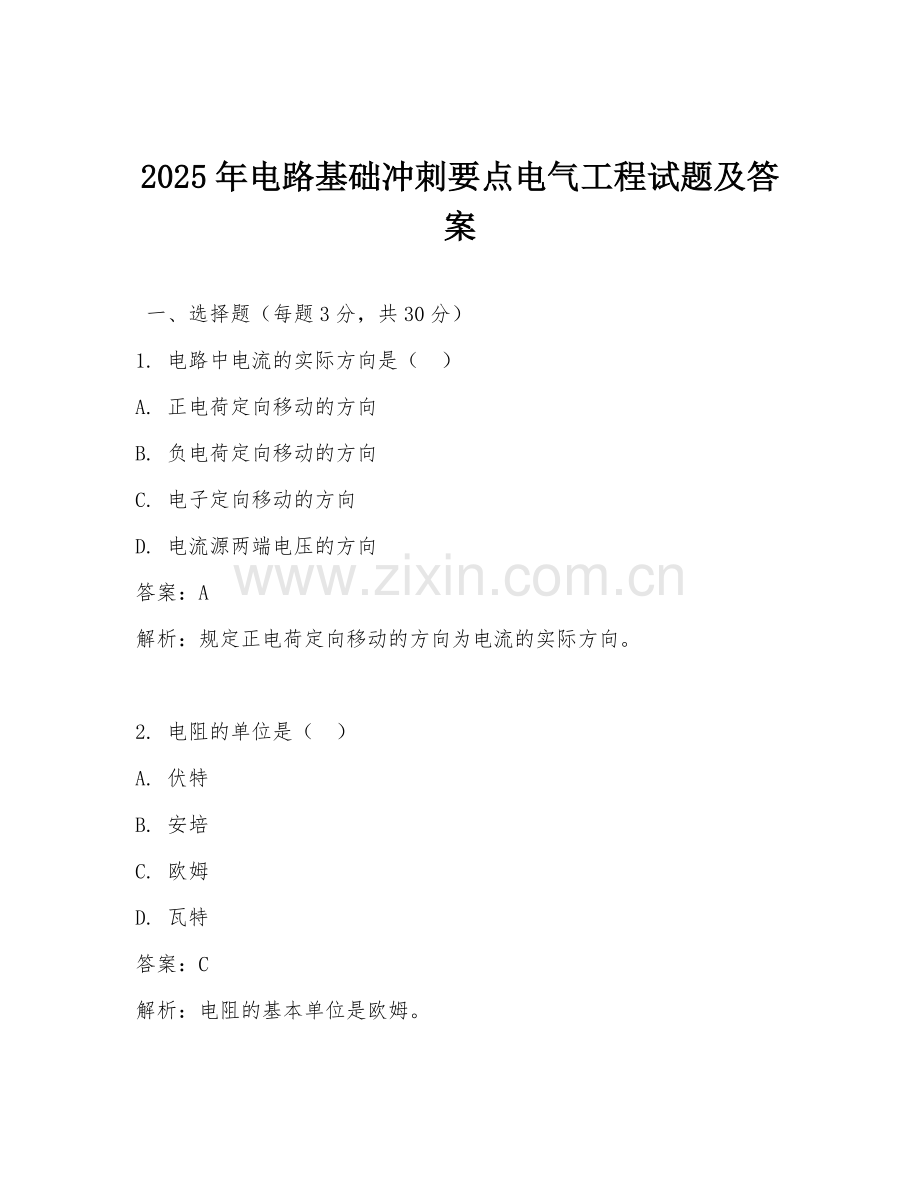

2025年电路基础冲刺要点电气工程试题及答案

一、选择题（每题3分，共30分）
1. 电路中电流的实际方向是（ ）
A. 正电荷定向移动的方向
B. 负电荷定向移动的方向
C. 电子定向移动的方向
D. 电流源两端电压的方向
答案：A
解析：规定正电荷定向移动的方向为电流的实际方向。

2. 电阻的单位是（ ）
A. 伏特
B. 安培
C. 欧姆
D. 瓦特
答案：C
解析：电阻的基本单位是欧姆。

3. 当电路中某点的电位为零时，该点称为（ ）
A. 参考点
B. 零点
C. 平衡点
D. 中点
答案：A
解析：电位为零的点称为参考点。

4. 基尔霍夫电流定律（KCL）指出，对于电路中任一节点，流入节点的电流之和（ ）流出节点的电流之和。
A. 大于
B. 小于
C. 等于
D. 不等于
答案：C
解析：基尔霍夫电流定律表明流入节点的电流之和等于流出节点的电流之和。

5. 一个10Ω的电阻，两端电压为5V，则通过该电阻的电流为（ ）
A. 0.2A
B. 0.5A
C. 2A
D. 5A
答案：B
解析：根据欧姆定律I = U/R，可得电流I = 5V÷10Ω = 0.5A。

6. 串联电阻的总电阻等于（ ）
A. 各串联电阻之和
B. 各串联电阻之积
C. 各串联电阻的倒数之和
D. 各串联电阻的倒数之积
答案：A
解析：串联电阻的总电阻等于各串联电阻之和。

7. 并联电阻的总电阻的倒数等于（ ）
A. 各并联电阻之和
B. 各并联电阻之积
C. 各并联电阻的倒数之和
D. 各并联电阻的倒数之积
答案：C
解析：并联电阻的总电阻的倒数等于各并联电阻的倒数之和。

8. 电压源的特点是（ ）
A. 端电压恒定
B. 输出电流恒定
C. 内阻为零
D. 内阻无穷大
答案：A
解析：电压源的端电压恒定。

9. 电流源的特点是（ ）
A. 输出电流恒定
B. 端电压恒定
C. 内阻为零
D. 内阻无穷大
答案：A
解析：电流源输出电流恒定。

10. 叠加定理适用于（ ）电路。
A. 线性
B. 非线性
C. 直流
D. 交流
答案：A
解析：叠加定理适用于线性电路。

二、填空题（每题3分，共15分）
1. 电路由____、____、____和____组成。
答案：电源、负载、中间环节、导线
解析：电路基本组成部分包括电源提供电能，负载消耗电能，中间环节如开关、熔断器等起控制和保护等作用，导线用于连接各部分。

2. 欧姆定律的表达式为____。
答案：I = U/R
解析：反映了电流、电压和电阻之间的关系。

3. 基尔霍夫电压定律（KVL）指出，对于电路中任一回路，沿回路绕行方向各段电压的代数和等于____。
答案：零
解析：体现了回路中电压的关系。

4. 两个电阻R1 = 10Ω，R2 = 20Ω，串联后的总电阻为____Ω。
答案：30
解析：串联电阻总电阻等于各电阻之和，10Ω + 20Ω = 30Ω。

5. 两个电阻R1 = 10Ω，R2 = 20Ω，并联后的总电阻为____Ω。
答案：20/3
解析：根据并联电阻公式1/R = 1/R1 + 1/R2，代入可得1/R = 1/10 + 1/20 = 3/20，所以R = 20/3Ω。

三、判断题（每题2分，共10分）
1. 电路中两点间的电压只与这两点的电位有关，与路径无关。（ ）
答案：√
解析：电压是电位差，只与两点电位有关。

2. 电阻的大小与电压成正比，与电流成反比。（ ）
答案：×
解析：电阻是导体本身的性质，与电压和电流无关。

3. 基尔霍夫电流定律只适用于直流电路。（ ）
答案：×
解析：基尔霍夫电流定律适用于所有电路。

4. 电压源和电流源不能等效变换。（ ）
答案：×
解析：电压源和电流源在一定条件下可以等效变换。

5. 叠加定理可以用来计算功率。（ ）
答案：×
解析：叠加定理只能用于计算线性电路的电流和电压，不能计算功率。

四、简答题（每题10分，共20分）
1. 简述基尔霍夫电流定律和电压定律的内容及应用。
答案：
基尔霍夫电流定律（KCL）：对于电路中任一节点，流入节点的电流之和等于流出节点的电流之和。应用：可用于求解节点电流。
基尔霍夫电压定律（KVL）：对于电路中任一回路，沿回路绕行方向各段电压的代数和等于零。应用：可用于求解回路中各元件电压。
解析：KCL是描述节点电流关系，KVL是描述回路电压关系，在电路分析中是重要的基础定律。

2. 说明电压源和电流源的特点及等效变换的条件。
答案：
电压源特点：端电压恒定，内阻为零。
电流源特点：输出电流恒定，内阻无穷大。
等效变换条件：对外电路的电压和电流相同。即电压源变换为电流源时，Is = Us/R0，R0不变；电流源变换为电压源时，Us = IsR0，R0不变。
解析：掌握电压源和电流源特点及等效变换条件有助于简化电路分析。

五、计算题（每题15分，共25分）
1. 已知电路中，电阻R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，它们串联接在电压U = 120V的电源上。求：（1）电路中的总电阻；（2）电路中的电流；（3）各电阻两端的电压。
答案：
（1）总电阻R = R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω。
（2）根据欧姆定律I = U/R = 120V÷60Ω = 2A。
（3）U1 = IR1 = 2A×10Ω = 20V；U2 = IR2 = 2A×20Ω = 40V；U3 = IR3 = 2A×30Ω = 60V。
解析：先求总电阻，再根据欧姆定律求电流，最后根据电流和电阻求各电阻电压。

2. 已知电路中，电阻R1 = 10Ω，R2 = 20Ω，它们并联接在电压U = 60V的电源上。求：（1）电路中的总电阻；（2）电路中的总电流；（3）通过各电阻的电流。
答案：
（1）根据并联电阻公式1/R = 1/R1 + 1/R2，1/R = 1/10 + 1/20 = 3/20，所以R = 20/3Ω。
（2）根据欧姆定律I = U/R = 60V÷(20/3)Ω = 9A。
（3）I1 = U/R1 = 60V÷10Ω = 6A；I2 = U/R2 = 60V÷20Ω = 3A。
解析：先求总电阻，再求总电流，最后根据电压和电阻求各电阻电流。
