初二物理作图专题

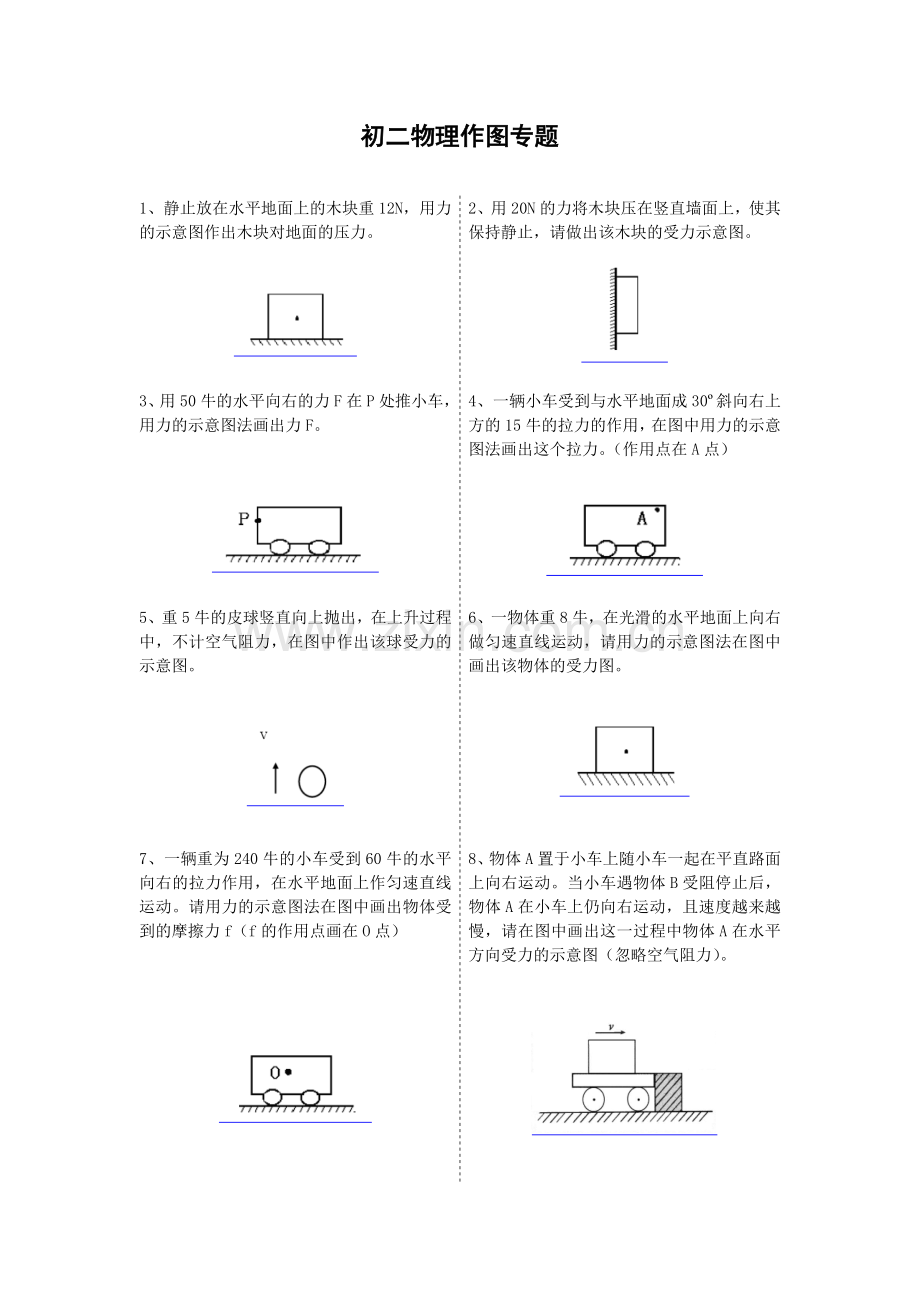

1、静止放在水平地面上的木块重12N，用力的示意图作出木块对地面的压力。
2、用20N的力将木块压在竖直墙面上，使其保持静止，请做出该木块的受力示意图。

3、用50牛的水平向右的力F在P处推小车，用力的示意图法画出力F。
4、一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图中用力的示意图法画出这个拉力。（作用点在A点）

5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图中作出该球受力的示意图。
6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图中画出该物体的受力图。

7、一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点）
8、物体A置于小车上随小车一起在平直路面上向右运动。当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A在水平方向受力的示意图（忽略空气阻力）。

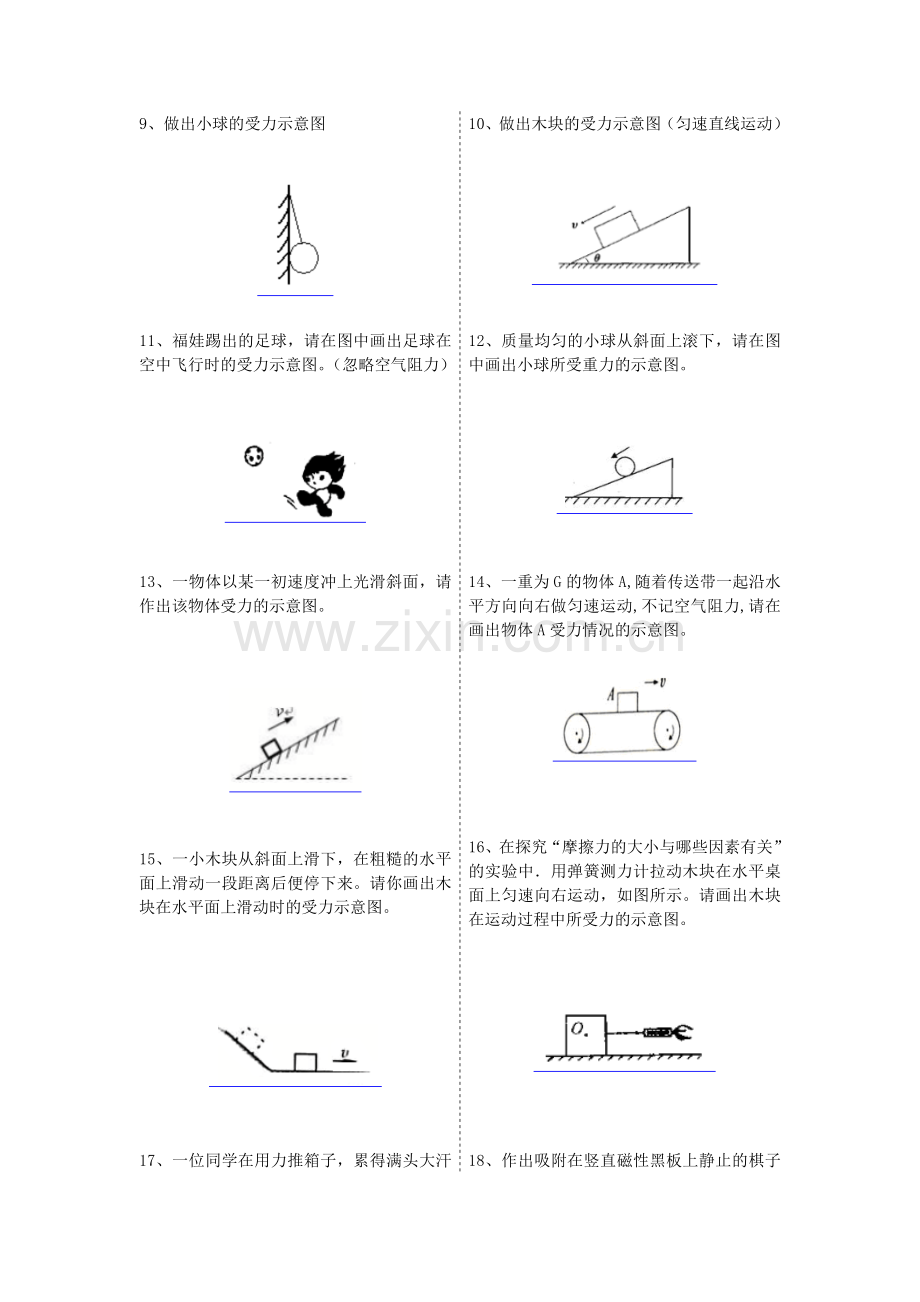

9、做出小球的受力示意图
10、做出木块的受力示意图（匀速直线运动）

11、福娃踢出的足球，请在图中画出足球在空中飞行时的受力示意图。（忽略空气阻力）
12、质量均匀的小球从斜面上滚下，请在图中画出小球所受重力的示意图。

13、一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。
14、一重为G的物体A,随着传送带一起沿水平方向向右做匀速运动,不记空气阻力,请在画出物体A受力情况的示意图。

15、一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来。请你画出木块在水平面上滑动时的受力示意图。
16、在探究“摩擦力的大小与哪些因素有关”的实验中．用弹簧测力计拉动木块在水平桌面上匀速向右运动，如图所示。请画出木块在运动过程中所受力的示意图。

17、一位同学在用力推箱子，累得满头大汗也没有推动，请画出箱子的受力示意图。
18、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

19、一辆静止在水平面上的小车，在其支架的杆上固定一个质量为m的小球，请画出小球所受到的力的示意图。
20、一个重l00N的物体静止在墙角处，请画出物体受到的力的示意图。

21、商场的电梯匀速向上行，小明和妈妈站在电梯上相对于电梯静止，画出小明的受力示意图。
22、将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图。

23、物体A正在光滑水平面上向右做匀速直线运动，请画出A所受各力的示意图。
24、A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。

25、木块A与平板小车一起在水平桌面上向左匀速运动,当小车受外力作用突然减速时，木块随即在小车的平板上滑行。请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图。
26、小球被压缩的弹簧弹出后，在水平地面上滚动的过程中受到力的示意图。

27、一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图。
28、在图中作出悬浮于水中的小球受到的力的示意图。

29、作出烧杯中小球静止在水面上时所受力的示意图。
30、吊篮在热气球的拉动下加速竖直上升。试画出吊篮在此运动过程中的受力示意图（不计空气对吊篮的阻力）
