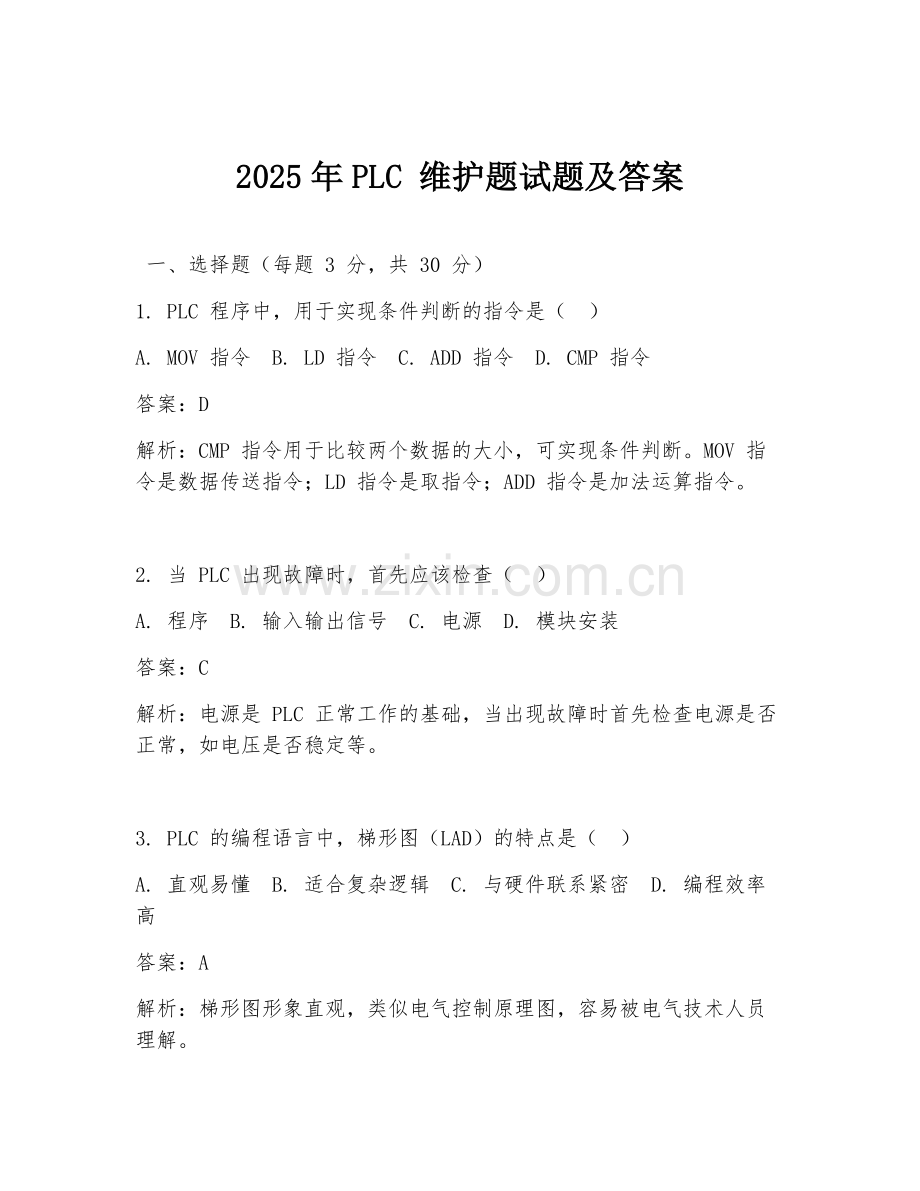

2025年PLC 维护题试题及答案

一、选择题（每题 3 分，共 30 分）
1. PLC 程序中，用于实现条件判断的指令是（ ）
A. MOV 指令 B. LD 指令 C. ADD 指令 D. CMP 指令
答案：D
解析：CMP 指令用于比较两个数据的大小，可实现条件判断。MOV 指令是数据传送指令；LD 指令是取指令；ADD 指令是加法运算指令。

2. 当 PLC 出现故障时，首先应该检查（ ）
A. 程序 B. 输入输出信号 C. 电源 D. 模块安装
答案：C
解析：电源是 PLC 正常工作的基础，当出现故障时首先检查电源是否正常，如电压是否稳定等。

3. PLC 的编程语言中，梯形图（LAD）的特点是（ ）
A. 直观易懂 B. 适合复杂逻辑 C. 与硬件联系紧密 D. 编程效率高
答案：A
解析：梯形图形象直观，类似电气控制原理图，容易被电气技术人员理解。

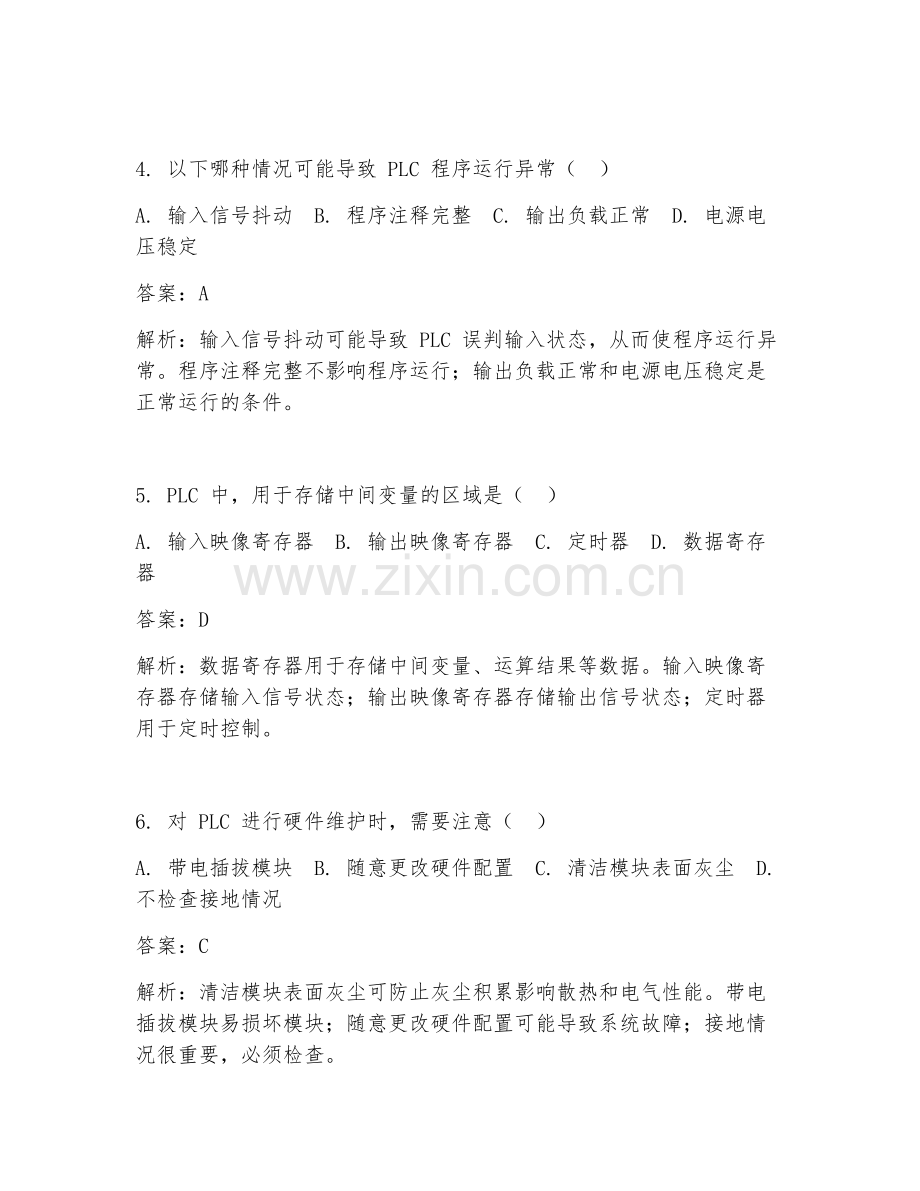

4. 以下哪种情况可能导致 PLC 程序运行异常（ ）
A. 输入信号抖动 B. 程序注释完整 C. 输出负载正常 D. 电源电压稳定
答案：A
解析：输入信号抖动可能导致 PLC 误判输入状态，从而使程序运行异常。程序注释完整不影响程序运行；输出负载正常和电源电压稳定是正常运行的条件。

5. PLC 中，用于存储中间变量的区域是（ ）
A. 输入映像寄存器 B. 输出映像寄存器 C. 定时器 D. 数据寄存器
答案：D
解析：数据寄存器用于存储中间变量、运算结果等数据。输入映像寄存器存储输入信号状态；输出映像寄存器存储输出信号状态；定时器用于定时控制。

6. 对 PLC 进行硬件维护时，需要注意（ ）
A. 带电插拔模块 B. 随意更改硬件配置 C. 清洁模块表面灰尘 D. 不检查接地情况
答案：C
解析：清洁模块表面灰尘可防止灰尘积累影响散热和电气性能。带电插拔模块易损坏模块；随意更改硬件配置可能导致系统故障；接地情况很重要，必须检查。

7. PLC 程序调试过程中，常用的调试工具是（ ）
A. 示波器 B. 万用表 C. 编程软件的监控功能 D. 逻辑笔
答案：C
解析：编程软件的监控功能可实时查看程序中各元件的状态，方便调试程序。示波器、万用表、逻辑笔一般用于硬件电路检测，不太适用于 PLC 程序调试。

8. 若 PLC 输出指示灯不亮，但程序运行正常，可能的原因是（ ）
A. 输出模块故障 B. 输入信号有误 C. 程序逻辑错误 D. 电源模块过热
答案：A
解析：输出指示灯不亮说明输出模块可能存在问题，如输出电路损坏等。输入信号有误影响输入状态，与输出指示灯不亮无关；程序逻辑错误不直接导致输出指示灯不亮；电源模块过热主要影响电源供应，一般不会直接造成输出指示灯不亮。

9. PLC 的扫描周期主要取决于（ ）
A. CPU 的运算速度 B. 输入信号数量 C. 输出信号数量 D. 程序长度
答案：D
解析：程序长度越长，PLC 扫描一遍程序所需时间越长，扫描周期主要取决于程序长度。CPU 运算速度也有影响，但不是主要决定因素；输入输出信号数量主要影响输入输出处理时间，对扫描周期影响相对较小。

10. 当 PLC 与外部设备通信出现故障时，应检查（ ）
A. 通信协议设置 B. 程序是否有跳转指令 C. 定时器定时时间 D. 数据寄存器数值
答案：A
解析：通信协议设置不正确会导致 PLC 与外部设备通信故障。程序跳转指令、定时器定时时间、数据寄存器数值与通信故障关系不大。

二、填空题（每题 3 分，共 15 分）
1. PLC 的工作方式是（ ）扫描工作方式。
答案：循环
解析：PLC 采用循环扫描工作方式，依次对输入采样、程序执行、输出刷新。

2. PLC 编程语言中，（ ）语言类似于计算机的汇编语言。
答案：语句表
解析：语句表编程语言用助记符来表示操作指令，类似于汇编语言。

3. PLC 的输入模块一般采用（ ）隔离方式。
答案：光电
解析：光电隔离可有效防止外部干扰信号进入 PLC 内部电路。

4. 在 PLC 程序中，定时器的定时时间由（ ）和（ ）决定。
答案：定时常数、扫描周期
解析：定时常数确定定时器的基本定时时间，扫描周期影响定时的准确性。

5. PLC 的输出类型有继电器输出、（ ）输出和（ ）输出。
答案：晶体管、晶闸管
解析：这是 PLC 常见的三种输出类型，适用于不同的负载类型。

三、简答题（每题 10 分，共 30 分）
1. 简述 PLC 程序调试的一般步骤。
答案：
（1）首先检查硬件连接是否正确，包括电源连接、输入输出模块连接等，确保各模块正常工作。
（2）打开编程软件，将编写好的程序上传到 PLC 中。
（3）利用编程软件的监控功能，查看程序中各元件的初始状态是否正确，如输入输出映像寄存器、数据寄存器等。
（4）逐步执行程序，观察程序运行过程中各元件状态的变化是否符合设计要求，检查逻辑关系是否正确。
（5）对于有定时、计数等功能的程序，检查定时时间、计数次数是否准确。
（6）若程序运行出现异常，根据监控到的状态信息分析问题所在，可能是程序逻辑错误、输入信号问题或输出负载问题等，进行相应的修改和调整。
（7）反复调试，直到程序能正确实现预定的控制功能。

解析：PLC 程序调试是确保程序正确运行的关键步骤，按此步骤可全面检查程序和硬件状态，及时发现并解决问题。

2. 说明 PLC 输入输出模块故障的常见表现及可能原因。
答案：
输入模块故障常见表现及原因：
（1）输入指示灯不亮：可能是输入电路断路、模块供电故障、输入信号源无输出等。
（2）输入信号无法正常采集：除上述原因外，还可能是输入通道损坏、光电隔离器件故障等。

输出模块故障常见表现及原因：
（1）输出指示灯不亮：可能是输出电路断路、模块供电故障、负载短路等。
（2）输出信号无法正常输出：除上述原因外，还可能是输出继电器损坏、晶闸管或晶体管驱动电路故障等。
（3）输出信号异常：如输出信号不稳定、输出值错误等，可能是输出电路元件性能下降、干扰等原因。

解析：了解输入输出模块故障表现及原因，有助于快速定位和排除故障，保障 PLC 系统正常运行。

3. 简述如何对 PLC 的程序进行备份。
答案：
（1）使用编程软件：打开相应的编程软件，找到程序备份功能选项。一般在软件的菜单栏中，如“文件”菜单下会有“备份程序”或类似选项。
（2）选择备份路径：指定要将程序备份到的存储位置，如本地硬盘的某个文件夹、外部存储设备（如 U 盘）等。
（3）执行备份操作：点击备份按钮，编程软件会将 PLC 中的程序按照指定格式保存到所选路径下。备份文件通常具有特定的扩展名，如.awl（西门子 PLC 备份文件格式）等。
（4）验证备份文件：备份完成后，可以通过查看备份文件的大小、文件属性等方式初步验证备份是否成功。也可以在需要时将备份文件恢复到 PLC 中，检查程序是否能正常运行，以确保备份文件的完整性。

解析：对 PLC 程序进行备份可防止程序丢失，便于后续维护、升级等操作。

四、程序分析题（每题 10 分，共 15 分）
1. 以下是一段简单的 PLC 梯形图程序，分析其功能并回答问题。

| 网络 1 | LD I0.0 |
| ---- | ---- |
| | O M0.0 |
| | AN I0.1 |
| | = Q0.0 |

| 网络 2 | LD I0.1 |
| ---- | ---- |
| | O M0.1 |
| | AN I0.0 |
| | = Q0.1 |

（1）该程序实现了什么功能？
（2）当 I0.0 为 1，I0.1 为 0 时，Q0.0 和 Q0.1 的状态分别是什么？

答案：
（1）该程序实现了一个简单的互锁控制功能。当 I0.0 为 1 且 I0.1 为 0 时，Q0.0 输出为 1；当 I0.1 为 1 且 I0.0 为 0 时，Q0.1 输出为 1，I0.0 和 I0.1 不能同时为 1，起到互锁作用。
（2）当 I0.0 为 1，I0.
