2025年电气工程动力设备安装验收试题及答案

一、单选题（每题 2 分，共 20 分）
1. 动力设备安装验收中，对于电机的绝缘电阻测试，额定电压 500V 以下的电机，绝缘电阻不应低于（ ）。
A. 0.5MΩ B. 1MΩ C. 1.5MΩ D. 2MΩ
答案：A
解析：额定电压 500V 以下的电机，绝缘电阻不应低于 0.5MΩ，这是保证电机安全运行的基本绝缘要求。

2. 配电箱安装高度，底边距地面一般为（ ）m。
A. 1.2 B. 1.5 C. 1.8 D. 2.0
答案：B
解析：配电箱底边距地面一般为 1.5m，方便操作且符合安全规范。

3. 动力设备的接地电阻应不大于（ ）Ω。
A. 4 B. 6 C. 8 D. 10
答案：A
解析：动力设备接地电阻不大于 4Ω，可有效保障设备和人员安全。

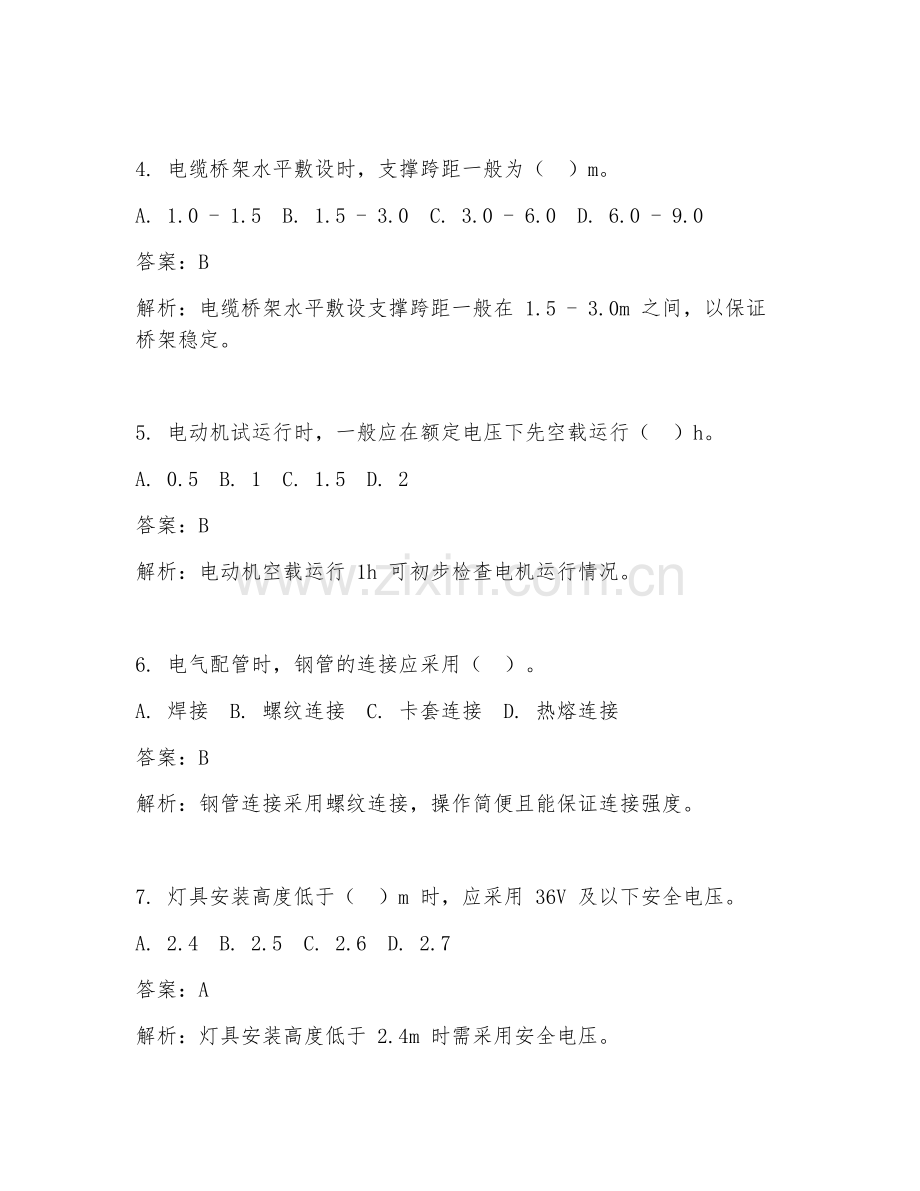

4. 电缆桥架水平敷设时，支撑跨距一般为（ ）m。
A. 1.0 - 1.5 B. 1.5 - 3.0 C. 3.0 - 6.0 D. 6.0 - 9.0
答案：B
解析：电缆桥架水平敷设支撑跨距一般在 1.5 - 3.0m 之间，以保证桥架稳定。

5. 电动机试运行时，一般应在额定电压下先空载运行（ ）h。
A. 0.5 B. 1 C. 1.5 D. 2
答案：B
解析：电动机空载运行 1h 可初步检查电机运行情况。

6. 电气配管时，钢管的连接应采用（ ）。
A. 焊接 B. 螺纹连接 C. 卡套连接 D. 热熔连接
答案：B
解析：钢管连接采用螺纹连接，操作简便且能保证连接强度。

7. 灯具安装高度低于（ ）m 时，应采用 36V 及以下安全电压。
A. 2.4 B. 2.5 C. 2.6 D. 2.7
答案：A
解析：灯具安装高度低于 2.4m 时需采用安全电压。

8. 配电柜安装垂直度允许偏差为（ ）。
A. 1.5‰ B. 2‰ C. 2.5‰ D. 3‰
答案：A
解析：配电柜安装垂直度允许偏差为 1.5‰，保证配电柜安装的垂直度。

9. 接地扁钢的焊接长度应不小于其宽度的（ ）倍。
A. 2 B. 三 C. 4 D. 5
答案：C
解析：接地扁钢焊接长度不小于其宽度四倍可保证焊接质量。

10. 动力设备安装验收资料中，设备的（ ）是重要的质量证明文件。
A. 说明书 B. 合格证 C. 保修卡 D. 装箱单
答案：B
解析：设备合格证是设备质量合格的证明文件。

二、多选题（每题 3 分，共 30 分）
1. 动力设备安装验收中，对配电箱的检查内容包括（ ）。
A. 外观是否完好 B. 内部电器元件是否齐全 C. 接地是否良好 D. 标识是否清晰
答案：ABCD
解析：配电箱外观、内部元件、接地及标识等方面都需检查，确保其正常运行。

2. 电机安装时，地脚螺栓的要求有（ ）。
A. 规格合适 B. 拧紧牢固 C. 露出螺母 2 - 3 扣 D. 与设备底座接触良好
答案：ABCD
解析：地脚螺栓各方面要求都需满足，保证电机安装稳固。

3. 电缆敷设的要求有（ ）。
A. 不得有绞拧、铠装压扁等缺陷 B. 电缆弯曲半径符合规定 C. 固定牢固 D. 标识清晰
答案：ABCD
解析：电缆敷设各方面要求保证其安全和正常使用。

4. 动力设备的保护装置包括（ ）。
A. 短路保护 B. 过载保护 C. 欠压保护 D. 漏电保护
答案：ABCD
解析：多种保护装置保障动力设备安全运行。

5. 照明灯具安装的要求有（ ）。
A. 灯具固定牢固 B. 灯具高度符合规定 C. 接线正确 D. 密封性良好
答案：ABCD
解析：照明灯具安装各方面要求确保其正常照明和安全。

6. 配电柜安装时，二次回路的检查内容包括（ ）。
A. 回路绝缘电阻 B. 接线正确性 C. 标识 D. 接地
答案：ABCD
解析：二次回路各方面检查保证配电柜二次系统正常运行。

7. 电气配管时，管子的弯曲处不应有（ ）。
A. 裂缝 B. 凹穴 C. 变形 D. 毛刺
答案：ABCD
解析：管子弯曲处这些问题会影响配管质量。

8. 接地系统安装中，接地极的材质可选用（ ）。
A. 钢管 B. 角钢 C. 圆钢 D. 扁钢
答案：ABC
解析：这些材质可作为接地极。

9. 动力设备安装验收中，对设备基础的要求有（ ）。
A. 尺寸符合设计 B. 强度达到要求 C. 表面平整 D. 预留孔符合要求
答案：ABCD
解析：设备基础各方面要求保证设备安装稳定。

10. 电动机试运行时，应记录的参数有（ ）。
A. 电流 B. 电压 C. 温度 D. 转速
答案：ABCD
解析：记录这些参数可判断电机运行情况。

三、判断题（每题 2 分，共 20 分）
1. 动力设备安装验收时，只要设备能正常运行，就无需检查设备的外观。（ ）
答案：错误
解析：设备外观检查也是验收重要环节，可发现一些潜在问题。

2. 电机的绝缘电阻测试值越高越好。（ ）
答案：错误
解析：绝缘电阻测试值需在规定范围内，过高或过低都可能有问题。

3. 配电箱内电器元件的排列应整齐、牢固。（ ）
答案：正确
解析：整齐牢固的排列有利于配电箱正常工作和维护。

4. 电缆桥架可以作为电气设备的接地导体。（ ）
答案：错误
解析：电缆桥架不能作为接地导体，需专门的接地装置。

5. 灯具安装时，可根据个人喜好调整高度。（ ）
答案：错误
解析：灯具安装高度有规定要求，不能随意调整。

6. 动力设备的接地电阻测试可在设备运行后进行。（ ）
答案：错误
解析：接地电阻测试应在设备安装完成且未通电时进行。

7. 电气配管时，管子的管径可根据实际需要随意选择。（ ）
答案：错误
解析：管子管径需根据设计和实际要求选择，不能随意确定。

8. 配电柜安装完成后，无需进行通电试验。（ ）
答案：错误
解析：配电柜安装后需进行通电试验，检查其运行情况。

9. 电动机试运行时，若发现异常声音，应立即停止运行。（ ）
答案：正确
解析：异常声音可能预示电机故障，需立即停止运行检查。

10. 接地扁钢焊接时，可采用单面焊接。（ ）
答案：错误
解析：接地扁钢焊接应采用双面焊接，保证焊接质量。

四、简答题（每题 10 分，共 20 分）
1. 简述动力设备安装验收中对电机的验收要点。
答案：
- 检查电机外观有无损伤、变形等。
- 测试电机绝缘电阻，确保符合要求。
- 核对电机型号、规格是否与设计一致。
- 检查电机地脚螺栓是否拧紧、规格合适。
- 进行电机试运行，记录电流、电压、温度、转速等参数，观察运行情况有无异常声音、振动等。
解析：电机是动力设备关键部分，从多方面验收保证其正常运行和安全。

2. 说明电缆敷设过程中的注意事项。
答案：
- 电缆敷设前要检查电缆型号、规格是否正确，绝缘是否良好。
- 敷设时不得有绞拧、铠装压扁等缺陷，保证电缆弯曲半径符合规定。
- 电缆应固定牢固，避免晃动。
- 不同电压等级、不同用途的电缆应分层敷设，且标识清晰。
- 电缆的接头处要做好处理，保证连接可靠，绝缘良好。
解析：电缆敷设注意这些事项可保障其安全和正常传输电力。

五、案例分析题（10 分）
某工厂动力设备安装完成后进行验收，在验收过程中发现一台电动机运行时电流过大。请分析可能导致该问题的原因，并提出解决措施。
答案：
可能原因：
- 电机绕组短路，导致电阻减小，电流增大。
- 电机所带负载过重，超过电机额定负载。
- 电源电压过高，使电机电流增大。
- 电机轴承损坏，增加运行阻力，导致电流增大。

解决措施：
- 用绝缘电阻表等工具检查电机绕组绝缘，若短路需修复或更换绕组。
- 检查负载情况，如有必要调整负载或更换合适功率的电机。
- 测量电源电压，若过高需采取调压措施。
- 检查电机轴承，如有损坏及时更换。
解析：通过对可能原因分析，针对性提出解决措施，以解决电动机运行电流过大问题。
