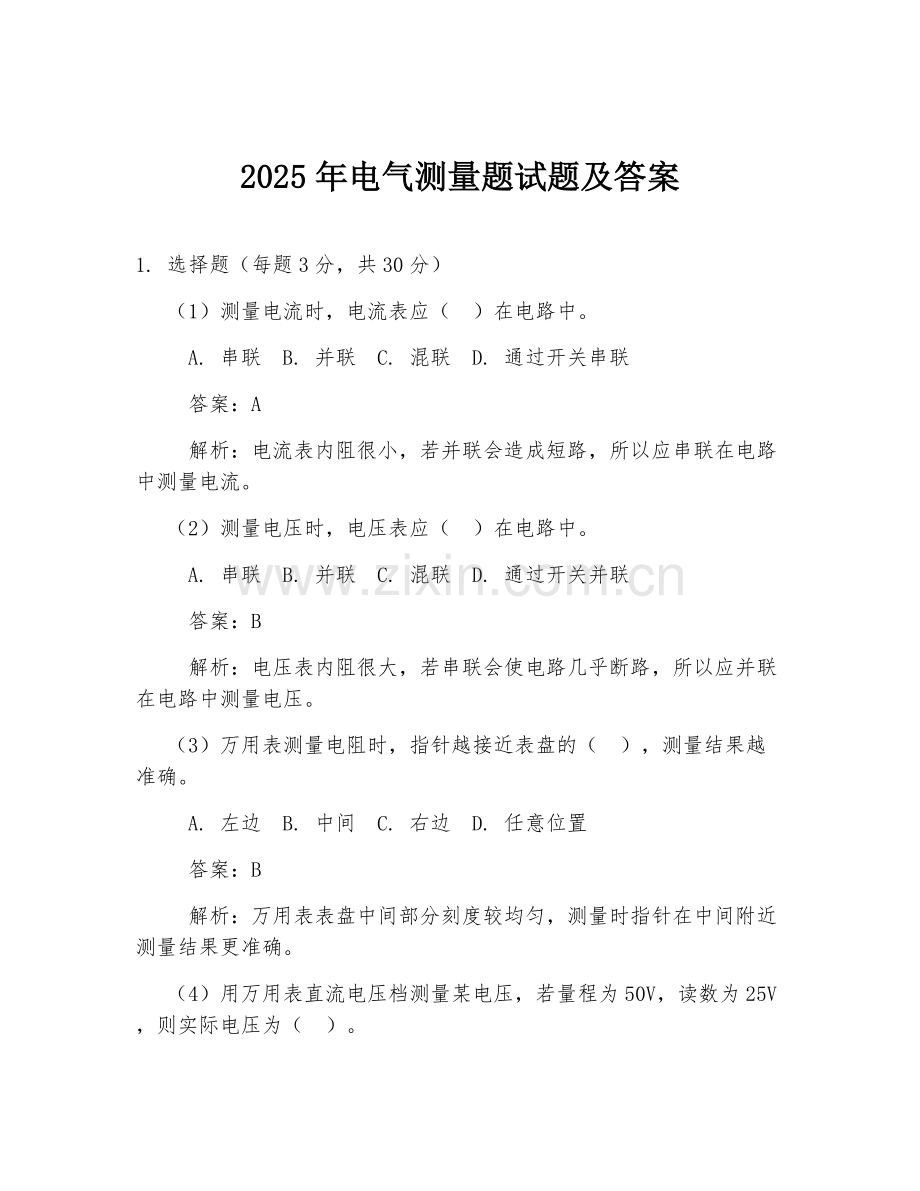

2025年电气测量题试题及答案

1. 选择题（每题3分，共30分）
（1）测量电流时，电流表应（ ）在电路中。
A. 串联 B. 并联 C. 混联 D. 通过开关串联
答案：A
解析：电流表内阻很小，若并联会造成短路，所以应串联在电路中测量电流。
（2）测量电压时，电压表应（ ）在电路中。
A. 串联 B. 并联 C. 混联 D. 通过开关并联
答案：B
解析：电压表内阻很大，若串联会使电路几乎断路，所以应并联在电路中测量电压。
（3）万用表测量电阻时，指针越接近表盘的（ ），测量结果越准确。
A. 左边 B. 中间 C. 右边 D. 任意位置
答案：B
解析：万用表表盘中间部分刻度较均匀，测量时指针在中间附近测量结果更准确。
（4）用万用表直流电压档测量某电压，若量程为50V，读数为25V，则实际电压为（ ）。

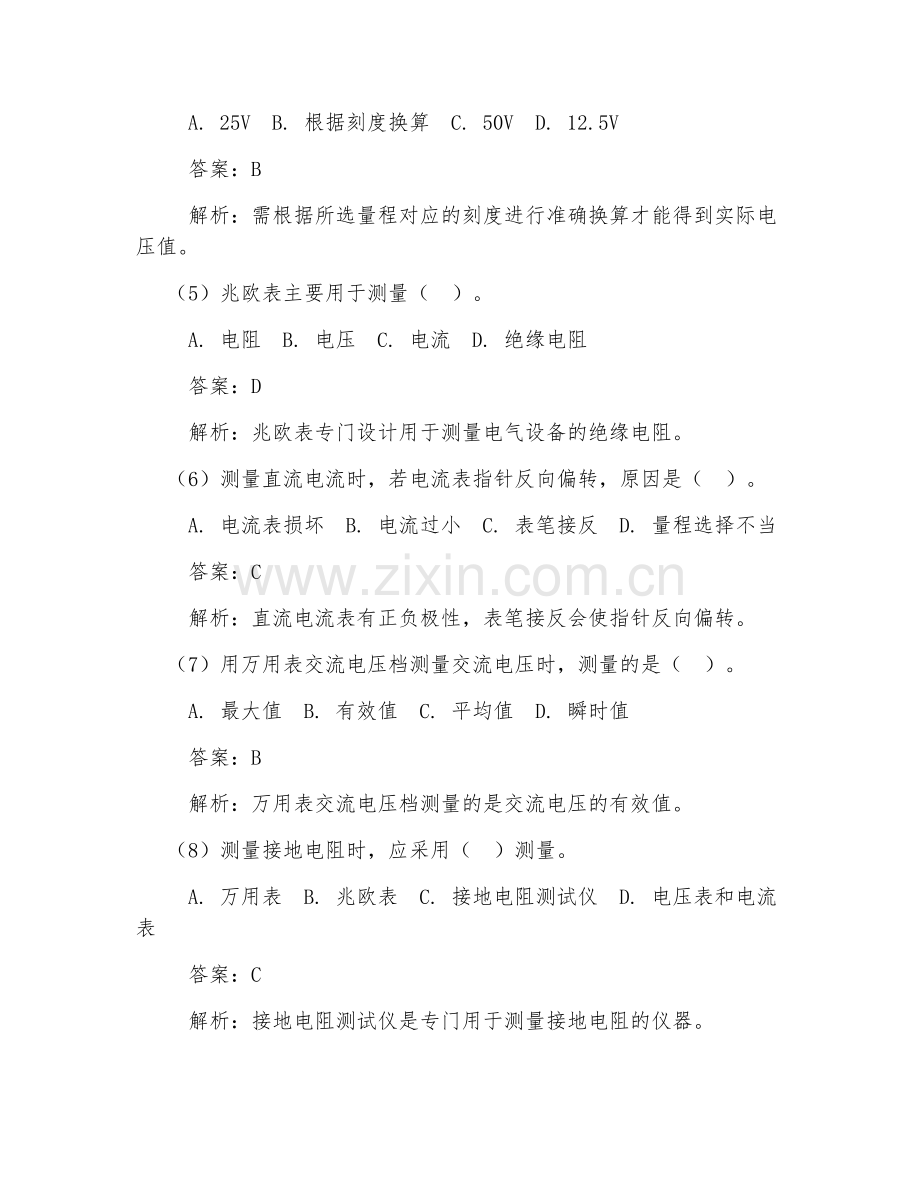

A. 25V B. 根据刻度换算 C. 50V D. 12.5V
答案：B
解析：需根据所选量程对应的刻度进行准确换算才能得到实际电压值。
（5）兆欧表主要用于测量（ ）。
A. 电阻 B. 电压 C. 电流 D. 绝缘电阻
答案：D
解析：兆欧表专门设计用于测量电气设备的绝缘电阻。
（6）测量直流电流时，若电流表指针反向偏转，原因是（ ）。
A. 电流表损坏 B. 电流过小 C. 表笔接反 D. 量程选择不当
答案：C
解析：直流电流表有正负极性，表笔接反会使指针反向偏转。
（7）用万用表交流电压档测量交流电压时，测量的是（ ）。
A. 最大值 B. 有效值 C. 平均值 D. 瞬时值
答案：B
解析：万用表交流电压档测量的是交流电压的有效值。
（8）测量接地电阻时，应采用（ ）测量。
A. 万用表 B. 兆欧表 C. 接地电阻测试仪 D. 电压表和电流表
答案：C
解析：接地电阻测试仪是专门用于测量接地电阻的仪器。
（9）某电阻的色环颜色依次为棕、黑、红、金，则该电阻阻值为（ ）。
A. 100Ω B. 1kΩ C. 10kΩ D. 100kΩ
答案：B
解析：棕1、黑0、红2，金表示误差±5%，所以阻值为10×10²Ω = 1kΩ。
（10）示波器可以测量（ ）。
A. 电压 B. 电流 C. 频率 D. 以上都可以
答案：D
解析：示波器可以通过多种方式测量电压、电流、频率等电参数。
2. 填空题（每题4分，共20分）
（1）测量误差按其性质可分为（ ）误差、（ ）误差和（ ）误差。
答案：系统；偶然；粗大
解析：系统误差是由固定原因造成的有规律的误差；偶然误差是由偶然因素引起的无规律误差；粗大误差是明显偏离测量结果的误差。
（2）万用表一般可以测量（ ）、（ ）、（ ）等物理量。
答案：电压；电流；电阻
解析：万用表是一种多功能测量仪表，常见功能就是测量这三个基本物理量。
（3）测量电流时，要注意电流表的（ ）和（ ）。
答案：量程；极性
解析：量程选择要合适，避免损坏电流表，同时要注意电流方向，即极性，防止指针反向偏转。
（4）兆欧表的三个接线端分别是（ ）、（ ）和（ ）。
答案：线路（L）；接地（E）；屏蔽（G）
解析：L端接被测设备导体，E端接设备外壳等接地部分，G端用于屏蔽外界干扰。
（5）电阻的单位有（ ）、（ ）、（ ）等。
答案：欧姆（Ω）；千欧（kΩ）；兆欧（MΩ）
解析：这是电阻常见的不同量级的单位。
3. 简答题（每题10分，共30分）
（1）简述万用表测量电阻的步骤。
答案：
①将万用表置于合适的电阻量程。一般先选择较大量程，若测量值在量程范围内再选择更合适的量程以提高测量精度。
②把万用表表笔短接，进行欧姆调零，使指针指向欧姆刻度的零位。
③将表笔分别接在被测电阻的两端，读取万用表指针所指的刻度值。
④根据所选量程和刻度值计算出被测电阻的阻值。如果量程是×100档，刻度值为20，则电阻阻值为20×100Ω = 2kΩ。
解析：正确的测量步骤能保证测量结果的准确性。量程选择不当可能无法准确测量或损坏万用表；欧姆调零可消除表笔及表头本身的误差；准确读取刻度值并结合量程计算才能得到正确的电阻值。
（2）说明用兆欧表测量电气设备绝缘电阻的注意事项。
答案：
①测量前必须切断被测设备的电源，并进行充分放电，以确保人身和设备安全，防止残留电荷损坏兆欧表或影响测量结果。
②测量时，兆欧表应放置平稳，避免摇动和振动，以免影响测量精度。
③正确连接兆欧表的接线端。线路（L）接被测设备导体，接地（E）接设备外壳等接地部分，屏蔽（G）根据需要连接，一般在测量电缆等有屏蔽层的设备时使用，用于消除外界干扰。
④摇动兆欧表手柄时，转速应保持在120r/min左右，使指针稳定指示在某一位置。待指针稳定后再读取绝缘电阻值。
⑤测量完毕，先断开被测设备与兆欧表的连接，然后再停止摇动兆欧表手柄。否则可能会在被测设备上感应出高电压，危及人身安全。
解析：这些注意事项都是为了保证能准确测量绝缘电阻，同时保障测量过程安全。电源未切断及未充分放电会带来安全隐患且影响测量；兆欧表放置不稳会使读数不准确；接线错误无法得到正确结果；转速不稳定指针指示不准确；测量后不按正确顺序操作会产生感应高电压。
（3）如何用示波器观察正弦交流电的波形？
答案：
①将示波器电源打开，预热一段时间，使示波器工作稳定。
②将示波器的探头连接到被测正弦交流电的测试点上。探头的接地端要可靠接地，以避免干扰和安全问题。
③调节示波器的垂直偏转灵敏度旋钮，使正弦波的幅度合适，能清晰地显示在示波器屏幕上。如果波形幅度太大超出屏幕范围，可减小灵敏度；如果波形幅度太小，可增大灵敏度。
④调节示波器的水平扫描速度旋钮，使正弦波的周期合适，在屏幕上能完整地显示几个周期的波形。如果周期太长，扫描速度应调慢；如果周期太短，扫描速度应调快。
⑤观察示波器屏幕上显示的正弦波波形，可进一步调节示波器的聚焦旋钮、亮度旋钮等，使波形更加清晰、稳定。
解析：通过正确调节示波器各旋钮，能将正弦交流电波形清晰稳定地显示在屏幕上，便于观察其幅度、周期等参数。电源预热是为了保证示波器性能稳定；探头正确连接和接地是测量基础；垂直和水平旋钮调节分别控制波形的幅度和周期显示；聚焦和亮度等旋钮调节使波形显示效果更好。
4. 计算题（每题10分，共10分）
已知某电阻两端电压为10V，通过的电流为2A，求该电阻的阻值。
答案：根据欧姆定律\(R = U/I\)，已知\(U = 10V\)，\(I = 2A\)，则\(R = 10V/2A = 5Ω\)。
解析：欧姆定律是计算电阻的基本公式，将已知的电压和电流代入公式即可求出电阻阻值。
5. 综合题（10分）
有一个简单的电路，包含电源、电阻\(R_1\)、\(R_2\)和电流表、电压表。已知电源电压\(U = 12V\)，\(R_1 = 4Ω\)，\(R_2 = 8Ω\)，两电阻串联。
（1）求电路中的总电阻\(R\)。
答案：因为两电阻串联，总电阻\(R = R_1 + R_2 = 4Ω + 8Ω = 12Ω\)。
解析：串联电路总电阻等于各串联电阻之和。
（2）求电路中的电流\(I\)。
答案：根据欧姆定律\(I = U/R\)，已知\(U = 12V\)，\(R = 12Ω\)，则\(I = 12V/12Ω = 1A\)。
解析：在求出总电阻后，利用欧姆定律可计算出电路中的电流。
（3）求电阻\(R_1\)两端的电压\(U_1\)。
答案：根据\(U = IR\)，\(I = 1A\)，\(R_1 = 4Ω\)，则\(U_1 = 1A×4Ω = 4V\)。
解析：利用电流和电阻\(R_1\)的值，根据欧姆定律可求出\(R_1\)两端电压。
（4）求电阻\(R_2\)两端的电压\(U_2\)。
答案：方法一：因为\(U = U_1 + U_2\)，所以\(U_2 = U - U_1 = 12V - 4V = 8V\)。
方法二：根据\(U = IR\)，\(I = 1A\)，\(R_2 = 8Ω\)，则\(U_2 = 1A×8Ω = 8V\)。
解析：可根据串联电路电压关系或欧姆定律计算\(R_2\)两端电压。
