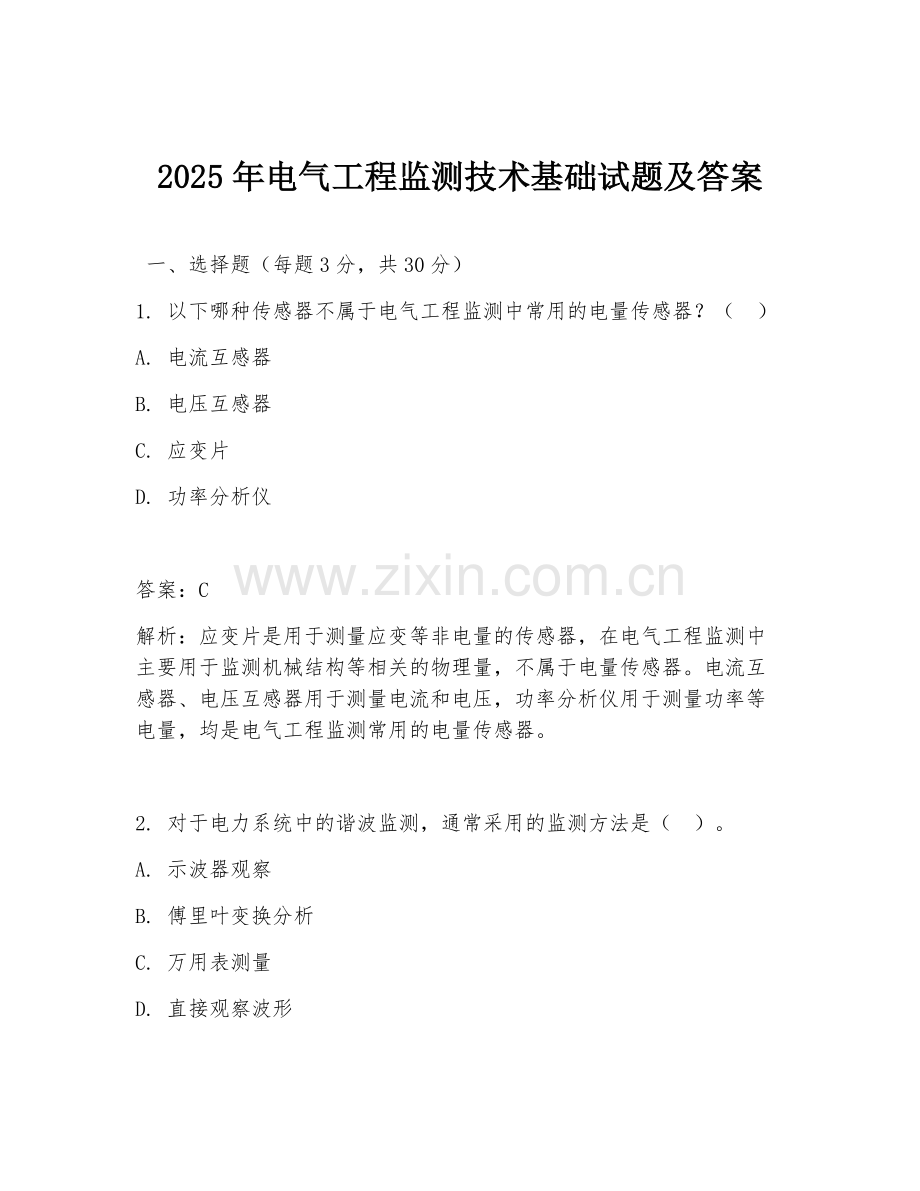

2025年电气工程监测技术基础试题及答案.doc

2025年电气工程监测技术基础试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种传感器不属于电气工程监测中常用的电量传感器？（ ）
A. 电流互感器
B. 电压互感器
C. 应变片
D. 功率分析仪

答案：C
解析：应变片是用于测量应变等非电量的传感器，在电气工程监测中主要用于监测机械结构等相关的物理量，不属于电量传感器。电流互感器、电压互感器用于测量电流和电压，功率分析仪用于测量功率等电量，均是电气工程监测常用的电量传感器。

2. 对于电力系统中的谐波监测，通常采用的监测方法是（ ）。
A. 示波器观察
B. 傅里叶变换分析
C. 万用表测量
D. 直接观察波形

答案：B
解析：电力系统中的谐波是频率为基波频率整数倍的正弦波，傅里叶变换可以将时域信号转换为频域信号，能准确分析出谐波的频率、幅值等参数，所以常用于谐波监测。示波器观察和直接观察波形只能直观看到波形，但无法准确分析谐波成分；万用表主要用于测量电压、电流等基本电学量，不能用于谐波监测。

3. 监测高压电气设备的局部放电，常用的传感器是（ ）。
A. 超声波传感器
B. 温度传感器
C. 压力传感器
D. 湿度传感器

答案：A
解析：局部放电会产生超声波信号，超声波传感器可以检测到这些信号从而监测局部放电。温度传感器用于监测设备温度，压力传感器用于监测压力，湿度传感器用于监测湿度，它们都不能直接用于监测局部放电。

4. 以下关于数据采集卡的说法，正确的是（ ）。
A. 采集通道数越多越好
B. 采样频率越高越好
C. 分辨率越高越好
D. 以上说法都正确

答案：D
解析：采集通道数越多可以同时采集多个信号；采样频率越高能更准确地采集快速变化的信号；分辨率越高对信号的量化精度越高，能更精确地表示采集到的信号值，所以这三个方面都是数据采集卡比较重要的性能指标，越高越好。

5. 在电气工程监测中，用于监测电机转速的传感器通常是（ ）。
A. 加速度传感器
B. 霍尔传感器
C. 光电编码器
D. 电容传感器

答案：C
解析：光电编码器通过检测电机轴上的码盘旋转产生的脉冲信号来测量电机转速。加速度传感器用于测量加速度，霍尔传感器可用于检测磁场等，电容传感器主要用于检测电容变化，均不能直接用于监测电机转速。

6. 监测电力电缆的绝缘状态，以下哪种方法是基于介质损耗因数的测量？（ ）
A. 红外热像法
B. 介质损耗测试仪测量
C. 接地电阻测量
D. 耐压试验

答案：B
解析：介质损耗测试仪通过测量电力电缆绝缘介质的损耗因数来评估绝缘状态。红外热像法是通过检测电缆表面温度分布来判断是否存在异常发热等情况；接地电阻测量主要用于检测电缆接地系统的电阻；耐压试验是检验电缆绝缘承受电压的能力，均不是基于介质损耗因数测量。

7. 对于电气设备的在线监测系统，以下哪个不是其主要组成部分？（ ）
A. 传感器
B. 数据采集单元
C. 显示屏幕
D. 数据分析与诊断软件

答案：C
解析：在线监测系统主要由传感器采集数据、数据采集单元进行数据采集处理、数据分析与诊断软件对采集的数据进行分析诊断等组成。显示屏幕只是用于显示监测结果等信息，不是在线监测系统的核心组成部分。

8. 监测电力系统的频率，通常采用的传感器是（ ）。
A. 频率计
B. 转速传感器
C. 电压互感器
D. 电流互感器

答案：A
解析：频率计是专门用于测量频率的仪器，能直接测量电力系统的频率。转速传感器与频率测量没有直接关系；电压互感器和电流互感器主要用于测量电压和电流，不能直接测量频率。

9. 以下哪种监测技术可以实现对电气设备内部缺陷的无损检测？（ ）
A. 超声检测
B. 温度监测
C. 振动监测
D. 外观检查

答案：A
解析：超声检测利用超声波在材料中的传播特性，当遇到内部缺陷时会产生反射等信号变化，通过分析这些信号可以检测出内部缺陷，且对设备无损伤。温度监测只能发现设备因缺陷导致的温度异常，不能直接检测缺陷；振动监测主要监测设备的振动情况，对内部缺陷检测不直接；外观检查只能发现设备表面的问题，无法检测内部缺陷。

10. 在电气工程监测中，用于监测变压器油温的传感器是（ ）。
A. 热电偶
B. 热电阻
C. 光纤传感器
D. 超声波传感器

答案：B
解析：热电阻的阻值随温度变化而变化，通过测量热电阻的阻值可以得到变压器油温。热电偶也是温度传感器，但常用于测量较高温度范围，在变压器油温监测中热电阻更为常用。光纤传感器主要用于测量应变、温度等多种物理量，但一般不直接用于变压器油温监测；超声波传感器与油温监测无关。

二、填空题（每题2分，共20分）
1. 电气工程监测技术主要包括对电气设备的运行状态监测、故障诊断以及（ ）。

答案：性能评估
解析：通过监测技术不仅要监测设备运行状态、诊断故障，还要对设备的性能进行评估，以便全面了解设备情况。

2. 电量传感器将被测电量转换为（ ）信号输出。

答案：电
解析：电量传感器的作用就是把诸如电流、电压等电量转换为电信号，方便后续的处理和分析。

3. 数据采集的过程包括采样、量化和（ ）。

答案：编码
解析：采样获取信号离散值，量化将采样值转换为数字量，编码则是将量化后的数字量转换为计算机能存储和处理的代码形式。

4. 局部放电监测中常用的检测方法有电气检测法、（ ）检测法和光学检测法。

答案：超声
解析：超声检测法利用局部放电产生的超声波信号来检测局部放电，是局部放电监测常用的方法之一。

5. 监测电机的振动，通常采用（ ）传感器来测量振动的加速度、速度和位移。

答案：振动
解析：振动传感器专门用于测量电机等设备的振动情况，可获取振动的加速度速度和位移等参数。

6. 电力系统谐波监测中，常用的分析方法有傅里叶变换、（ ）变换等。

答案：小波
解析：小波变换能对信号进行多尺度分析，在电力系统谐波监测中也是常用的分析方法。

7. 用于监测电力电缆绝缘电阻的仪器是（ ）。

答案：绝缘电阻测试仪
解析：绝缘电阻测试仪专门测量电力电缆等电气设备的绝缘电阻。

8. 电气设备在线监测系统的数据传输方式有有线传输和（ ）传输。

答案：无线
解析：数据传输方式分为有线如电缆传输和无线如无线通信模块传输等。

9. 监测高压开关柜的状态，可通过监测其（ ）、触头温度、动作次数等参数。

答案：母线电压
解析：母线电压是高压开关柜运行状态的重要参数之一，通过监测母线电压等可以了解开关柜的运行情况。

10. 对于变压器油色谱分析，主要监测油中的（ ）、乙炔、氢气等气体含量。

答案：甲烷
解析：变压器油色谱分析中，甲烷是主要监测的气体成分之一，通过分析这些气体含量可判断变压器内部是否存在故障。

三、简答题（每题10分，共30分）
1. 简述电气工程监测技术中常用的传感器类型及其工作原理。

答案：
- 电流互感器：利用电磁感应原理，当被测电流通过一次绕组时，在二次绕组中感应出与一次电流成比例的二次电流，通过测量二次电流来监测一次电流大小。
- 电压互感器：同样基于电磁感应原理，将高电压按比例变换为低电压，通过测量二次侧低电压来监测一次侧高电压。
- 温度传感器：如热电偶利用热电效应，两种不同材料的导体两端温度不同时会产生热电势，通过测量热电势来确定温度；热电阻是利用电阻随温度变化的特性来测量温度。
- 超声波传感器：基于压电效应，压电材料在受到超声波作用时会产生电荷，通过检测电荷来监测超声波信号，常用于局部放电监测等。
- 霍尔传感器：利用霍尔效应，当电流通过置于磁场中的导体时，在导体垂直于电流和磁场的方向上会产生电势差，通过测量电势差来检测磁场或与磁场相关的物理量。

解析：电流互感器和电压互感器是基于电磁感应原理实现对电流和电压的监测，是电力系统中常用的电量测量传感器。温度传感器利用热电效应或电阻随温度变化的特性来测量温度，能监测电气设备的温度状态。超声波传感器通过压电效应检测超声波信号，用于局部放电等监测。霍尔传感器利用霍尔效应检测磁场相关物理量，在一些磁场监测场合应用广泛。

2. 说明电力系统谐波监测的意义以及常用的监测方法。

答案：
意义：电力系统谐波会导致电能质量下降，增加电力设备损耗，影响电力系统的安全稳定运行。谐波监测可以及时发现谐波源，分析谐波含量和分布情况，采取措施抑制谐波，保证电力系统的正常运行和电能质量。
常用监测方法：
- 傅里叶变换分析：将时域的电压或电流信号转换为频域信号，能准确分析出谐波的频率、幅值等参数。
- 小波变换分析：对信号进行多尺度分析，能更好地捕捉谐波信号的特征，在谐波监测中也有应用。
- 采用谐波分析仪：专门用于测量电力系统中的谐波参数，可直接显示谐波的含量、频率等信息。

解析：谐波对电力系统危害大，监测谐波能及时发现问题并采取措施。傅里叶变换是谐波分析常用方法，能将信号转换到频域清晰分析谐波成分。小波变换可多尺度分析信号，更精准捕捉谐波特征。谐波分析仪则是专门测量谐波参数的仪器，方便快捷获取谐波信息。

3. 阐述电气设备在线监测系统的组成结构及其各部分的作用。

答案：
组成结构：由传感器、数据采集单元、数据分析与诊断软件、数据传输模块以及显示单元等组成。
作用：
- 传感器：采集电气设备的各种运行参数，如电流、电压、温度、振动等，将非电量或电量转换为电信号。
- 数据采集单元：对传感器采集到的信号进行采集、放大、滤波、采样、量化和编码等处理，转换为数字信号，便于后续分析。
- 数据分析与诊断软件：对采集到的数字信号进行分析，识别设备的运行状态，诊断是否存在故障，评估设备性能，并给出诊断结果和建议。
- 数据传输模块：将采集和分析后的数据传输到监控中心或其他需要的地方，实现远程监测和集中管理。
- 显示单元：将监测结果和分析信息直观地显示出来，便于工作人员查看设备运行情况。

解析：传感器是获取设备运行数据的源头，数据采集单元处理传感器信号为数字信号。数据分析与诊断软件对数据进行分析诊断设备状态。数据传输模块实现数据远程传输，显示单元直观呈现监测结果，各部分协同工作实现电气设备的在线监测。

四、论述题（15分）
结合实际，论述如何综合运用多种监测技术对大型电力变压器进行全面监测。

答案：大型电力变压器是电力系统的关键设备，对其进行全面监测至关重要。综合运用多种监测技术可以从多个方面准确了解变压器的运行状态。
首先，采用温度监测技术，如在变压器的绕组、铁芯等关键部位布置热电偶或热电阻传感器。绕组温度过高可能预示着绕组存在短路等故障，铁芯温度异常也可能表示铁芯存在问题。通过实时监测温度变化，能及时发现早期故障隐患。
其次，利用油色谱分析技术。变压器油中的气体成分变化能反映内部故障情况。例如，当油中氢气、乙炔等气体含量异常升高时，可能表示变压器内部存在过热、放电等故障。定期对变压器油进行色谱分析，可提前发现潜在故障。
再者，运用电气参数监测技术。监测变压器的电压、电流、功率因数等参数。电压和电流的异常波动可能是变压器负载不平衡、绕组短路等原因引起。功率因数的变化也能反映变压器的运行效率和是否存在异常。
另外，局部放电监测技术也不可或缺。通过超声波传感器或电气检测法监测局部放电。局部放电会逐渐损坏绝缘，及时发现局部放电并确定其位置和严重程度，对于保障变压器安全运行十分关键。
最后，结合振动监测技术。变压器运行中的振动情况能反映其内部部件的运行状态，如铁芯松动、绕组变形等。通过长期监测振动信号的变化，可以判断变压器内部是否存在机械故障。

综合运用这些监测技术，建立完善的监测系统，对大型电力变压器的温度、油色谱、电气参数、局部放电和振动等方面进行全面监测，能够实时掌握变压器的运行状态，及时发现故障并采取措施，确保电力系统的安全稳定运行。

解析：大型电力变压器监测需多技术结合。温度监测能发现过热隐患，油色谱分析可检测内部故障气体变化，电气参数监测反映运行基本情况，局部放电监测关注绝缘状况，振动监测了解机械状态。综合这些技术可全面掌握变压器运行状态，保障电力系统安全，论述中分别阐述了各技术作用及综合运用的意义。

五题、案例分析题（5分）
某工厂的一台大型电机在运行过程中出现异常振动，技术人员采用了多种监测技术进行分析。通过振动传感器监测到振动幅值明显增大，且振动频率呈现出一定的规律性变化。同时，利用温度传感器监测到电机绕组温度也有所升高。请分析可能导致这些异常现象的原因，并提出相应的解决措施。

答案：可能原因：
- 电机转子不平衡：导致电机运行时振动增大，且振动频率可能与转子旋转频率相关，呈现一定规律性。
- 电机轴承损坏：会引起振动异常，同时可能导致电机运行不畅，使绕组温度升高。
- 电机绕组短路：短路会使电流增大，导致绕组发热，温度升高，同时也可能引起电机振动异常。

解决措施：
- 对于转子不平衡，可通过对转子进行动平衡测试和校正，使其达到平衡状态。
- 如果是轴承损坏，需更换损坏的轴承，确保电机轴承正常运行。
- 若是绕组短路，需要对电机绕组进行检查和维修，找出短路点并修复，恢复电机正常运行。

解析：振动幅值增大和频率规律性变化可能是转子不平衡或轴承损坏。绕组温度升高可能是轴承问题影响电机运行，也可能是绕组短路。针对不同原因采取相应措施，动平衡校正转子、更换轴承、维修绕组短路，以解决电机异常问题。
