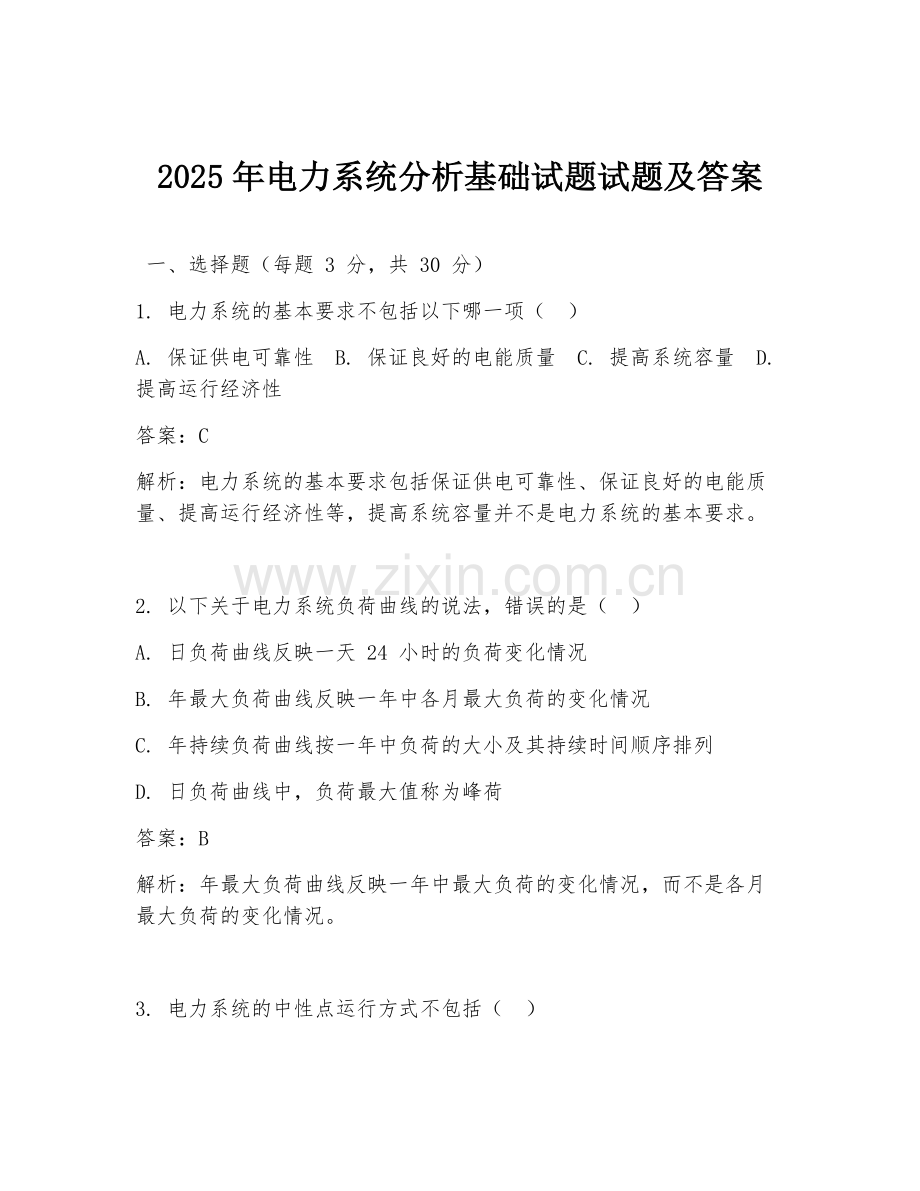

2025年电力系统分析基础试题试题及答案

一、选择题（每题 3 分，共 30 分）
1. 电力系统的基本要求不包括以下哪一项（ ）
A. 保证供电可靠性 B. 保证良好的电能质量 C. 提高系统容量 D. 提高运行经济性
答案：C
解析：电力系统的基本要求包括保证供电可靠性、保证良好的电能质量、提高运行经济性等，提高系统容量并不是电力系统的基本要求。

2. 以下关于电力系统负荷曲线的说法，错误的是（ ）
A. 日负荷曲线反映一天 24 小时的负荷变化情况
B. 年最大负荷曲线反映一年中各月最大负荷的变化情况
C. 年持续负荷曲线按一年中负荷的大小及其持续时间顺序排列
D. 日负荷曲线中，负荷最大值称为峰荷
答案：B
解析：年最大负荷曲线反映一年中最大负荷的变化情况，而不是各月最大负荷的变化情况。

3. 电力系统的中性点运行方式不包括（ ）
A. 中性点直接接地 B. 中性点不接地 C. 中性点经电阻接地 D. 中性点经电容接地
答案：D
解析：电力系统的中性点运行方式主要有中性点直接接地、中性点不接地、中性点经消弧线圈接地、中性点经电阻接地等，不包括中性点经电容接地。

4. 短路电流计算中，以下哪个参数与短路电流大小无关（ ）
A. 短路点的位置 B. 电源的电动势 C. 短路回路的电抗 D. 短路的类型
答案：D
解析：短路电流大小与短路点的位置、电源的电动势、短路回路的电抗等有关，而短路的类型主要影响短路电流的计算方法。

5. 电力系统潮流计算的目的不包括（ ）
A. 检查电力系统各元件是否过负荷
B. 检查电力系统各母线电压是否满足要求
C. 确定系统的运行方式 D. 计算短路电流
答案：D
解析：电力系统潮流计算的目的包括检查电力系统各元件是否过负荷、检查电力系统各母线电压是否满足要求、确定系统的运行方式等，计算短路电流不属于潮流计算的目的。

6. 变压器的变比是指（ ）
A. 一次侧与二次侧电压之比 B. 一次侧与二次侧电流之比
C. 一次侧与二次侧功率之比 D. 一次侧与二次侧阻抗之比
答案：A
解析：变压器的变比是指一次侧与二次侧电压之比。

7. 电力系统无功功率电源不包括（ ）
A. 发电机 B. 调相机 C. 电容器 D. 电阻器
答案：D
解析：电力系统无功功率电源包括发电机、调相机、电容器、静止补偿器等，电阻器不是无功功率电源。

8. 以下关于电力系统频率调整的说法，正确的是（ ）
A. 一次调整是由发电机组的调速器完成的
B. 二次调整是由发电机组的调频器完成的
C. 三次调整是由电力系统中的无功补偿装置完成的
D. 以上说法都不对
答案：A
解析：一次调整是由发电机组的调速器完成的，二次调整是由发电机组的调频器完成的，电力系统中不存在三次调整，无功补偿装置主要用于调整无功功率。

9. 电力系统的故障类型不包括（ ）
A. 单相接地短路 B. 两相接地短路 C. 三相短路 D. 三相断路
答案：D
解析：电力系统的故障类型包括单相接地短路、两相接地短路、三相短路、两相短路等，三相断路不属于故障类型。

10. 电力系统继电保护的基本要求不包括（ ）
A. 选择性 B. 速动性 C. 灵敏性 D. 可靠性 E. 经济性
答案：E
解析：电力系统继电保护的基本要求包括选择性、速动性、灵敏性、可靠性等，经济性不属于基本要求。

二、填空题（每题 2 分，共 20 分）
1. 电力系统是由发电、输电、（ ）和用电等环节组成的整体。
答案：变电
解析：电力系统的组成环节包括发电、输电、变电和用电。

2. 电力系统的负荷可分为（ ）负荷和变动负荷。
答案：恒定
解析：电力系统的负荷分为恒定负荷和变动负荷。

3. 中性点不接地系统发生单相接地时，接地电流为（ ）电流。
答案：电容
解析：中性点不接地系统发生单相接地时，接地电流为电容电流。

4. 短路电流的周期分量是由（ ）电源提供的。
答案：短路瞬间
解析：短路电流的周期分量是由短路瞬间电源提供的。

5. 电力系统潮流计算中，节点可分为（ ）节点、PQ 节点和平衡节点。
答案：PV
解析：电力系统潮流计算中，节点分为 PV 节点、PQ 节点和平衡节点。

6. 变压器的变比等于一次侧与二次侧（ ）之比。
答案：电压
解析：变压器变比等于一次侧与二次侧电压之比。

7. 电力系统无功功率的平衡主要是（ ）的平衡。
答案：无功电源与无功负荷
解析：电力系统无功功率平衡主要是无功电源与无功负荷的平衡。

8. 电力系统频率的调整主要通过调整（ ）来实现。
答案：发电机的有功出力
解析：电力系统频率调整主要通过调整发电机的有功出力来实现。

9. 电力系统的故障可分为（ ）故障和不对称故障。
答案：对称
解析：电力系统故障分为对称故障和不对称故障。

10. 电力系统继电保护装置的作用是（ ）。
答案：当电力系统发生故障或异常运行时，自动、迅速、有选择性地切除故障元件或发出信号
解析：电力系统继电保护装置的作用是当电力系统发生故障或异常运行时，自动、迅速、有选择性地切除故障元件或发出信号。

三、简答题（每题 10 分，共 30 分）
1. 简述电力系统的基本组成部分及其作用。
答案：电力系统由发电、输电、变电、配电和用电五个环节组成。发电环节将其他形式的能源转化为电能；输电环节将发电厂发出的电能输送到远方；变电环节改变电压等级，以满足不同用户的需求；配电环节将电能分配到各个用户；用电环节消耗电能，实现各种生产和生活功能。
解析：发电是电力系统的源头，提供电能；输电负责长距离输送；变电改变电压利于传输和使用；配电分配电能到具体用户；用电则是电能的最终消费环节。

2. 说明电力系统中性点运行方式的特点及适用范围。
答案：中性点直接接地系统的特点是故障时接地电流大，能迅速切除故障，但对绝缘要求高。适用于电压等级较高、线路较长的系统。中性点不接地系统的特点是故障时接地电流小，能维持运行一段时间，但故障不易发现。适用于电压等级较低、线路较短的系统。中性点经消弧线圈接地系统的特点是能减少接地电流，利于电弧熄灭。适用于电容电流较大的系统。
解析：不同中性点运行方式因接地电流大小等特点不同，决定了其在不同电压等级、线路长度及电容电流情况下的适用范围。

3. 简述电力系统潮流计算的基本步骤。
答案：首先确定电力系统的节点参数，包括节点电压、功率等。然后根据网络结构和元件参数，建立节点电压方程。接着采用合适的算法求解节点电压方程，得到各节点的电压和功率分布。最后对计算结果进行分析和校验，判断是否满足要求。
解析：确定参数是基础，建立方程是关键，求解方程得出结果，分析校验确保结果合理。

四、计算题（每题 10 分，共 20 分）
1. 已知某电力系统有一台发电机，其额定容量为 100MVA，额定电压为 10.5kV，电抗标幺值为 0.12。系统短路点的综合电抗标幺值为 0.25。当发电机出口发生三相短路时，求短路电流的标幺值和有名值。（基准容量取 100MVA，基准电压取 10.5kV）
答案：短路电流标幺值：I = 1/（0.12 + 0.25）= 3.03
短路电流有名值：I = I × Sd /（√3 × Ud）= 3.03 × 100 /（√3 × 10.5）= 16.7kA
解析：先根据短路电流标幺值公式计算标幺值，再利用标幺值与有名值的换算公式计算有名值。

2. 某电力系统的潮流计算结果如下：某节点的注入功率为 P = 20MW + j10Mvar，电压幅值为 1.05，相角为 10°。已知该节点的电压基准值为 11kV，求该节点的功率标幺值。（基准功率取 100MVA）
答案：P = P / Sd = 20 / 100 = 0.2
Q = Q / Sd = 10 / 100 = 0.1
解析：根据功率标幺值公式，将实际功率除以基准功率得到功率标幺值。

五、论述题（10 分）
论述电力系统无功功率平衡的重要性以及如何实现无功功率的平衡。
答案：电力系统无功功率平衡非常重要。如果无功功率不平衡，会导致电压波动，影响电能质量，可能使电气设备无法正常运行。严重时会造成电力系统的崩溃。实现无功功率平衡可以从以下几个方面着手：合理配置无功电源，如发电机、调相机、电容器、静止补偿器等；优化电网结构，减少无功损耗；采用无功补偿装置，根据负荷变化及时调整无功功率；加强运行管理，合理安排无功电源的运行方式，提高无功功率的调节能力。
解析：无功功率平衡关乎电能质量和设备运行，通过配置电源、优化结构、采用补偿装置及加强管理等措施来实现平衡。
