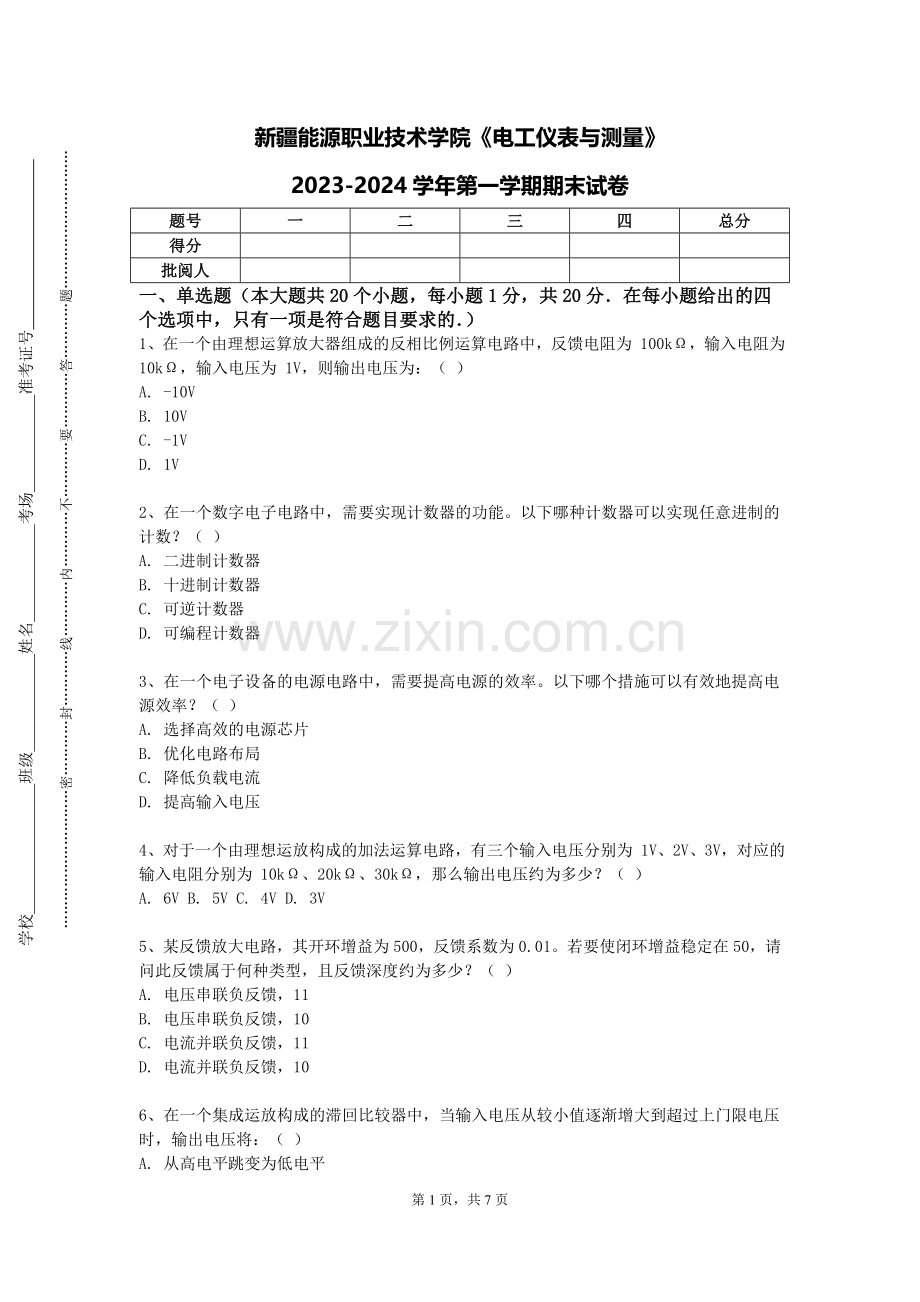

新疆能源职业技术学院《电工仪表与测量》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

新疆能源职业技术学院《电工仪表与测量》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个由理想运算放大器组成的反相比例运算电路中，反馈电阻为 100kΩ，输入电阻为 10kΩ，输入电压为 1V，则输出电压为：（ ）
A. -10V
B. 10V
C. -1V
D. 1V

2、在一个数字电子电路中，需要实现计数器的功能。以下哪种计数器可以实现任意进制的计数？（ ）
A. 二进制计数器
B. 十进制计数器
C. 可逆计数器
D. 可编程计数器

3、在一个电子设备的电源电路中，需要提高电源的效率。以下哪个措施可以有效地提高电源效率？（ ）
A. 选择高效的电源芯片
B. 优化电路布局
C. 降低负载电流
D. 提高输入电压

4、对于一个由理想运放构成的加法运算电路，有三个输入电压分别为 1V、2V、3V，对应的输入电阻分别为 10kΩ、20kΩ、30kΩ，那么输出电压约为多少？（ ）
A. 6V B. 5V C. 4V D. 3V

5、某反馈放大电路，其开环增益为500，反馈系数为0.01。若要使闭环增益稳定在50，请问此反馈属于何种类型，且反馈深度约为多少？（ ）
A. 电压串联负反馈，11
B. 电压串联负反馈，10
C. 电流并联负反馈，11
D. 电流并联负反馈，10

6、在一个集成运放构成的滞回比较器中，当输入电压从较小值逐渐增大到超过上门限电压时，输出电压将：（ ）
A. 从高电平跳变为低电平
B. 从低电平跳变为高电平
C. 保持高电平不变
D. 保持低电平不变

7、假设在一个均匀磁场中，有一个边长为 a 的正方形闭合回路，通有电流 I 。若磁场随时间均匀增加，磁感应强度的变化率为 dB/dt ，则回路中产生的感应电动势大小为：（ ）
A. a^2 dB/dt
B. 2a^2 dB/dt
C. √2a^2 dB/dt
D. 4a^2 dB/dt

8、对于一个由三极管构成的射极输出器，已知三极管的β = 80，集电极电阻 R C = 1kΩ，电源电压 V CC = 12V，发射极电阻 R E = 2kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 20Ω B. 25Ω C. 50Ω D. 100Ω

9、数字电路中的译码器可以分为多种类型。对于一个二进制译码器，输入为 3 位二进制代码，它可以有几个输出端口？（ ）
A. 3 个
B. 6 个
C. 8 个
D. 9 个

10、在一个电子电路的故障诊断中，使用了万用表进行测量。以下哪个万用表功能对于检测电路故障最有用？（ ）
A. 电压测量
B. 电流测量
C. 电阻测量
D. 二极管测试

11、一个 4 位的并行加法器，若输入为 1010 和 0101，那么其进位输出 C4 是多少？（ ）
A. 0 B. 1 C. 不确定 D. 可能为 0 也可能为 1

12、在电磁波的传播中，已知某一时刻电场强度的方向沿 x 轴正方向，磁场强度的方向沿 y 轴正方向。经过一段时间后，电场强度的方向变为沿 y 轴正方向，那么此时磁场强度的方向应该是：（ ）
A. 沿 x 轴正方向
B. 沿 x 轴负方向
C. 沿 z 轴正方向
D. 沿 z 轴负方向

13、在电动力学中，一个电荷量为 q 的粒子在电磁场中运动，其拉格朗日量为 L 。若电磁场的标势为 φ ，矢势为 A ，则粒子的哈密顿量为：（ ）
A. H = p · v - L ，其中 p 是动量
B. H = p · v + qφ - L ，其中 p 是动量
C. H = p · v + qφ + qA · v - L ，其中 p 是动量
D. H = p · v + qφ - qA · v - L ，其中 p 是动量

14、在一个电气控制系统中，需要实现对电机的远程控制。以下哪种通信方式可以用于电机的远程控制？（ ）
A. 有线通信
B. 无线通信
C. 蓝牙通信
D. 以上都是

15、在一个由理想运放构成的积分运算电路中，输入电压为方波，周期为 10ms，幅度为 1V，电容为 1μF，电阻为 100kΩ。经过 50ms 后，输出电压约为多少？（ ）
A. -5V B. -4V C. 4V D. 5V

16、在一个数字信号处理系统中，需要对数字信号进行滤波和压缩。以下哪种电路组合可以实现这个功能？（ ）
A. 滤波器和放大器
B. 编码器和解码器
C. 压缩器和滤波器
D. 计数器和译码器

17、在一个基于组合逻辑的数字电路中，有三个输入信号 X、Y、Z，其对应的逻辑表达式为 F = (X + Y)·Z。若 X = 1，Y = 0，Z = 1，那么该电路的输出 F 是多少？（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

18、有一个理想导体球，半径为 R ，处于外电场 E 中。则导体球表面的感应电荷面密度与外电场的关系为：（ ）
A. 正比于外电场的大小
B. 反比于外电场的大小
C. 正比于外电场的平方
D. 反比于外电场的平方

19、在一个集成运放构成的三角波发生电路中，若改变电容的充电和放电时间常数，会影响三角波的：（ ）
A. 幅度
B. 频率
C. 占空比
D. 相位

20、某电力系统采用中性点不接地方式运行。当系统发生单相接地故障时，下列关于故障特征和处理方法的描述，正确的是（ ）
A. 故障相电压为零，非故障相电压升高为线电压，允许继续运行 1 - 2 小时
B. 故障相电压为零，非故障相电压不变，必须立即停电处理
C. 故障相电压升高为线电压，非故障相电压降低为相电压，允许继续运行 1 - 2 小时
D. 故障相电压升高为线电压，非故障相电压不变，必须立即停电处理

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、对于电动力学中的超导现象，以下描述恰当的有（ ）
A. 电阻为零 B. 内部磁场为零 C. 存在临界温度和临界磁场 D. 电流密度无限大

2、在正弦波振荡器的分类中，以下哪些是常见的类型？（ ）
A. RC 振荡器 B. LC 振荡器 C. 石英晶体振荡器 D. 压控振荡器

3、在电力系统的谐波治理中，以下哪些方法可以使用？（ ）
A. 安装滤波器
B. 优化电力电子设备的设计
C. 采用谐波补偿装置
D. 提高系统的短路容量

4、在数字电路的时序分析中，需要考虑的因素包括（ ）
A. 时钟信号的周期和占空比
B. 触发器的建立时间和保持时间
C. 信号的传输延迟
D. 电路的工作频率

5、在 PLC 通信网络中，常见的通信方式有哪些？
A. 串口通信
B. 以太网通信
C. 现场总线通信
D. 无线通信

6、在数字电路的时序分析中，以下哪些概念是重要的？（ ）
A. 建立时间
B. 保持时间
C. 传播延迟
D. 时钟偏移

7、在模拟电路的故障检测中，以下哪些仪器是常用的？（ ）
A. 示波器 B. 万用表 C. 信号源 D. 频谱分析仪

8、以下关于电磁波的频谱，描述恰当的有（ ）
A. 包含不同频率的成分 B. 不同频段有不同的应用 C. 频谱宽度与信号的时变性有关 D. 频谱是固定不变的

9、以下关于电磁波在金属中的传播，正确的有（ ）
A. 存在趋肤效应 B. 电磁波会迅速衰减 C. 电流主要分布在表面 D. 频率越高，穿透深度越大

10、在电力系统的运行中，以下哪些措施可以提高系统的可靠性？（ ）
A. 增加备用电源
B. 优化电网结构
C. 加强设备的维护管理
D. 提高操作人员的技能水平

11、在数字电路设计中，以下哪些方法可以提高电路的可靠性？（ ）
A. 增加冗余设计 B. 优化电路布局 C. 选择高质量的元器件 D. 进行充分的测试和验证

12、直流电动机的调速方法包括以下哪些？
A. 改变电枢电压
B. 改变电枢回路电阻
C. 改变励磁电流
D. 改变电源频率

13、在数模转换（DAC）电路中，以下哪些指标是重要的？（ ）
A. 分辨率
B. 转换精度
C. 转换速度
D. 线性度

14、在数字电路的低功耗设计中，以下哪些策略是可行的？（ ）
A. 动态电压频率调整 B. 电源门控 C. 体偏置技术 D. 睡眠模式

15、在电子测量技术中，以下哪些参数是常见的测量对象？（ ）
A. 电压
B. 电流
C. 电阻
D. 频率

三、简答题（本大题共6个小题，共30分)
1、（本题5分）说明电气控制系统中熔断器的选择原则。

2、（本题5分）阐述电气控制中如何根据负载选择合适的电机。

3、（本题5分）阐述电磁波的群速度和相速度的概念及关系。

4、（本题5分）在电力系统中，什么是备用容量？为什么要设置备用容量？

5、（本题5分）说明同步时序电路和异步时序电路的差异，以及各自的优缺点。

6、（本题5分）简述电力系统中高压输电的优点有哪些？

四、分析题（本大题共2个小题，共20分)
1、（本题10分）一个智能电网的建设需要考虑分布式能源接入、电力需求响应、电能质量等问题。请分析智能电网的关键技术和发展趋势，并说明在智能电网建设中应注意的问题。

2、（本题10分）某工厂的自动化生产线在进行设备升级改造后，电气设备之间的电磁兼容性出现问题，导致设备误动作和通信中断。请分析电磁兼容性问题产生的原因，如布线不合理、接地不良、屏蔽措施不到位、设备辐射超标等，并说明如何通过整改布线、优化接地和增加屏蔽等措施来解决电磁兼容性问题。

第7页，共7页
