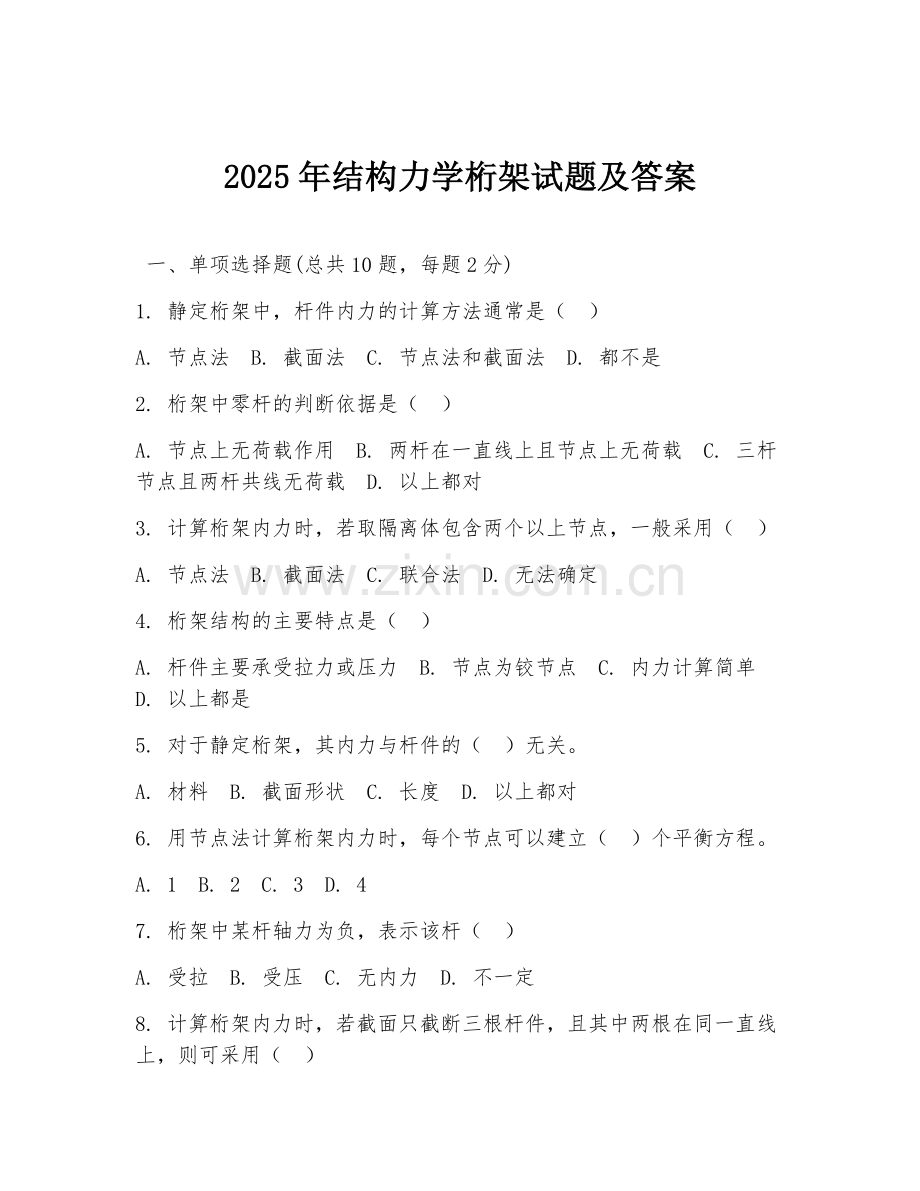

2025年结构力学桁架试题及答案

一、单项选择题(总共10题，每题2分)
1. 静定桁架中，杆件内力的计算方法通常是（ ）
A. 节点法 B. 截面法 C. 节点法和截面法 D. 都不是
2. 桁架中零杆的判断依据是（ ）
A. 节点上无荷载作用 B. 两杆在一直线上且节点上无荷载 C. 三杆节点且两杆共线无荷载 D. 以上都对
3. 计算桁架内力时，若取隔离体包含两个以上节点，一般采用（ ）
A. 节点法 B. 截面法 C. 联合法 D. 无法确定
4. 桁架结构的主要特点是（ ）
A. 杆件主要承受拉力或压力 B. 节点为铰节点 C. 内力计算简单 D. 以上都是
5. 对于静定桁架，其内力与杆件的（ ）无关。
A. 材料 B. 截面形状 C. 长度 D. 以上都对
6. 用节点法计算桁架内力时，每个节点可以建立（ ）个平衡方程。
A. 1 B. 2 C. 3 D. 4
7. 桁架中某杆轴力为负，表示该杆（ ）
A. 受拉 B. 受压 C. 无内力 D. 不一定
8. 计算桁架内力时，若截面只截断三根杆件，且其中两根在同一直线上，则可采用（ ）
A. 节点法 B. 截面法 C. 联合法 D. 无法确定
9. 静定桁架的内力计算结果与（ ）有关。
A. 结构形式 B. 荷载分布 C. 支座形式 D. 以上都是
10. 桁架中某杆轴力为零，该杆一定是（ ）
A. 零杆 B. 不一定是零杆 C. 受压杆 D. 受拉杆

二、多项选择题(总共10题，每题2分)
1. 桁架内力计算的方法有（ ）
A. 节点法 B. 截面法 C. 力矩分配法 D. 位移法
2. 下列情况中，桁架杆件可能为零杆的有（ ）
A. 两杆节点无荷载 B. 三杆节点两杆共线无荷载 C. 对称桁架在对称荷载作用下 D. 结构形状规则荷载对称
3. 用截面法计算桁架内力时，截面选择的原则是（ ）
A. 尽量少截断杆件 B. 能截断所求杆件 C. 便于计算 D. 无要求
4. 桁架结构的优点包括（ ）
A. 受力合理 B. 节省材料 C. 施工简单 D. 空间性能好
5. 静定桁架内力计算时，平衡方程可以建立在（ ）
A. 节点上 B. 截面上 C. 结构整体上 D. 任意位置
6. 桁架中杆件内力的正负规定为（ ）
A. 拉力为正 B. 压力为负 C. 与实际受力方向有关 D. 统一规定
7. 计算桁架内力时，节点法适用于（ ）
A. 求所有杆件内力 B. 求部分杆件内力 C. 节点受力简单 D. 杆件较少情况
8. 下列属于静定桁架的有（ ）
A. 简单桁架 B. 联合桁架 C. 复杂桁架 D. 超静定桁架
9. 桁架内力计算中，联合法是指（ ）
A. 节点法和截面法结合 B. 先节点法后截面法 C. 先截面法后节点法 D. 随意使用两种方法
10. 桁架结构在工程中的应用有（ ）
A. 桥梁 B. 屋架 C. 塔架 D. 吊车梁

三、填空题(总共4题，每题5分)
1. 静定桁架内力计算的基本方法是节点法和（ ）。
2. 桁架中零杆的存在可以简化（ ）的计算。
3. 用截面法计算桁架内力时，截断的杆件数一般不超过（ ）根。
4. 桁架结构按几何组成可分为简单桁架、联合桁架和（ ）。

四、判断题(总共10题，每题2分)
1. 桁架中所有杆件都只承受轴力。（ ）
2. 零杆在桁架中没有任何作用，可以去掉。（ ）
3. 用节点法计算桁架内力时，只能从结构边缘节点开始。（ ）
4. 截面法适用于计算桁架中部分杆件的内力。（ ）
5. 静定桁架的内力与结构的材料无关。（ ）
6. 桁架结构的节点都是刚节点。（ ）
7. 计算桁架内力时，联合法比节点法和截面法更准确。（ ）
8. 对称桁架在对称荷载作用下，对称轴上的杆件内力一定为零。（ ）
9. 桁架内力计算结果与结构的支座形式无关。（ ）
10. 静定桁架的内力计算不需要考虑结构的变形协调条件。（ ）

五、简答题(总共4题，每题5分)
1. 简述节点法计算桁架内力的步骤。
2. 说明桁架中零杆的判断方法及意义。
3. 截面法计算桁架内力时应注意什么？
4. 简述静定桁架内力计算的特点。

答案及解析
一、单项选择题
1. C 节点法和截面法是静定桁架内力计算的常用方法。
2. D 这些都是零杆的判断依据。
3. B 包含两个以上节点时一般用截面法。
4. D 这些都是桁架结构的主要特点。
5. D 静定桁架内力与这些因素无关。
6. B 平面桁架节点可建立两个平衡方程。
7. B 轴力为负表示受压。
8. B 符合截面法的应用条件。
9. D 内力计算与这些都有关。
10. B
二、多项选择题
1. AB 节点法和截面法是主要计算方法。
2. ABCD 这些情况杆件可能为零杆。
3. ABC 要满足这些原则。
4. ABC 桁架优点包括这些。
5. AB 平衡方程可建立在节点和截面上。
6. AB 有统一的正负规定。
7. AC 节点法适用于这些情况。
8. AB 简单桁架和联合桁架是静定的。
9. ABC 联合法是节点法和截面法结合。
10. ABCD 桁架在这些工程中都有应用。
三、填空题
1. 截面法
2. 内力
3. 三
4. 复杂桁架
四、判断题
1. √ 桁架杆件主要承受轴力。
2. × 零杆虽内力为零，但对结构稳定有作用。
3. × 可从任意节点开始。
4. √ 截面法可算部分杆件内力。
5. √ 静定桁架内力与材料无关。
6. × 桁架节点一般为铰节点。
7. × 三种方法各有适用，不存在更准确。
8. × 对称轴上杆件内力不一定为零。
9. × 与支座形式有关。
10. √ 静定桁架无需考虑变形协调。
五、简答题
1. 首先明确结构节点，对每个节点建立平衡方程，一般平面桁架节点可建立两个投影平衡方程。依次从一个节点到另一个节点，求解各杆件轴力。注意计算顺序和正负号规定。
2. 判断方法：两杆节点无荷载则两杆为零杆；三杆节点两杆共线无荷载则另一杆为零杆；对称桁架在对称荷载作用下，对称轴上的杆件若轴力不为零则结构不对称等。意义：简化内力计算，对结构受力分析和设计有重要作用。
3. 注意截面选择要尽量少截断杆件且能截断所求杆件，截断杆件数一般不超过三根。建立平衡方程时要注意力的方向和正负规定，准确求解杆件内力。
4. 特点：内力计算方法明确，通常用节点法和截面法。与结构材料、截面形状、长度无关。无需考虑结构变形协调条件，计算相对简单，结果只与结构形式、荷载分布和支座形式有关。
