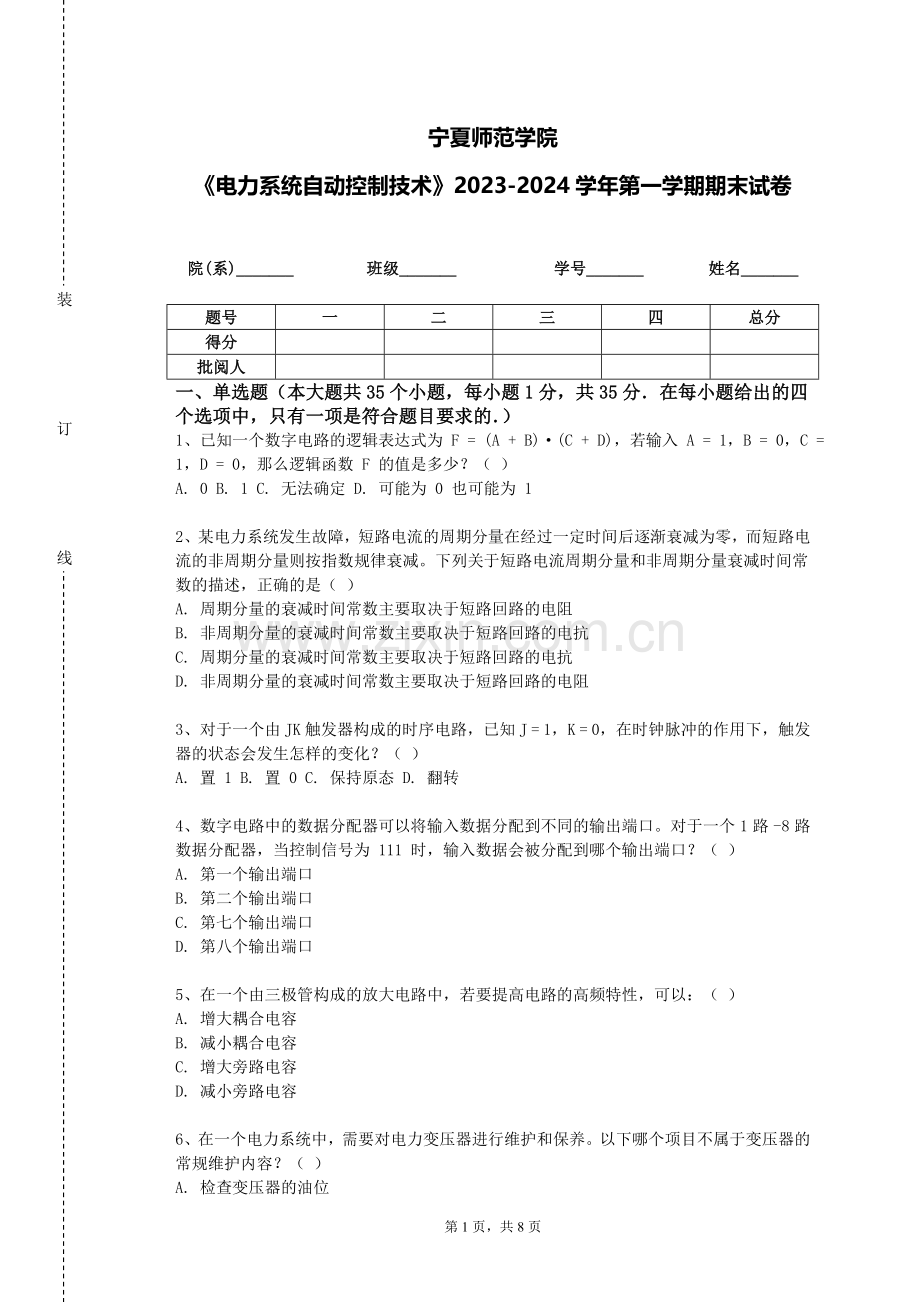

宁夏师范学院
《电力系统自动控制技术》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共35个小题，每小题1分，共35分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、已知一个数字电路的逻辑表达式为 F = (A + B)·(C + D)，若输入 A = 1，B = 0，C = 1，D = 0，那么逻辑函数 F 的值是多少？（ ）
A. 0 B. 1 C. 无法确定 D. 可能为 0 也可能为 1

2、某电力系统发生故障，短路电流的周期分量在经过一定时间后逐渐衰减为零，而短路电流的非周期分量则按指数规律衰减。下列关于短路电流周期分量和非周期分量衰减时间常数的描述，正确的是（ ）
A. 周期分量的衰减时间常数主要取决于短路回路的电阻
B. 非周期分量的衰减时间常数主要取决于短路回路的电抗
C. 周期分量的衰减时间常数主要取决于短路回路的电抗
D. 非周期分量的衰减时间常数主要取决于短路回路的电阻

3、对于一个由 JK 触发器构成的时序电路，已知 J = 1，K = 0，在时钟脉冲的作用下，触发器的状态会发生怎样的变化？（ ）
A. 置 1 B. 置 0 C. 保持原态 D. 翻转

4、数字电路中的数据分配器可以将输入数据分配到不同的输出端口。对于一个 1 路 -8 路数据分配器，当控制信号为 111 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第七个输出端口
D. 第八个输出端口

5、在一个由三极管构成的放大电路中，若要提高电路的高频特性，可以：（ ）
A. 增大耦合电容
B. 减小耦合电容
C. 增大旁路电容
D. 减小旁路电容

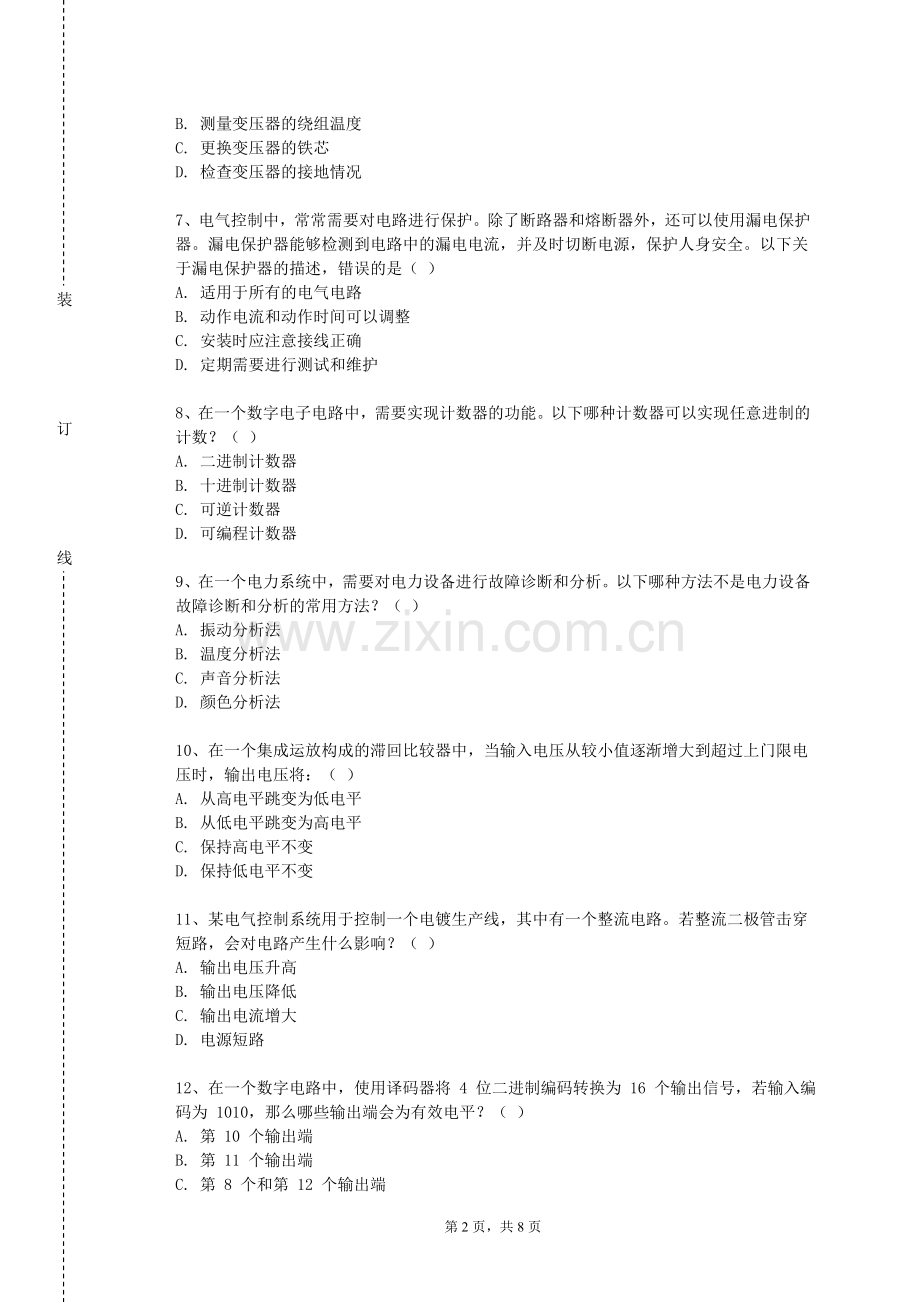

6、在一个电力系统中，需要对电力变压器进行维护和保养。以下哪个项目不属于变压器的常规维护内容？（ ）
A. 检查变压器的油位
B. 测量变压器的绕组温度
C. 更换变压器的铁芯
D. 检查变压器的接地情况

7、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

8、在一个数字电子电路中，需要实现计数器的功能。以下哪种计数器可以实现任意进制的计数？（ ）
A. 二进制计数器
B. 十进制计数器
C. 可逆计数器
D. 可编程计数器

9、在一个电力系统中，需要对电力设备进行故障诊断和分析。以下哪种方法不是电力设备故障诊断和分析的常用方法？（ ）
A. 振动分析法
B. 温度分析法
C. 声音分析法
D. 颜色分析法

10、在一个集成运放构成的滞回比较器中，当输入电压从较小值逐渐增大到超过上门限电压时，输出电压将：（ ）
A. 从高电平跳变为低电平
B. 从低电平跳变为高电平
C. 保持高电平不变
D. 保持低电平不变

11、某电气控制系统用于控制一个电镀生产线，其中有一个整流电路。若整流二极管击穿短路，会对电路产生什么影响？（ ）
A. 输出电压升高
B. 输出电压降低
C. 输出电流增大
D. 电源短路

12、在一个数字电路中，使用译码器将 4 位二进制编码转换为 16 个输出信号，若输入编码为 1010，那么哪些输出端会为有效电平？（ ）
A. 第 10 个输出端
B. 第 11 个输出端
C. 第 8 个和第 12 个输出端
D. 以上都不对

13、在一个电子设备的控制系统中，需要实现对温度的精确控制。以下哪种控制方法可以实现较好的温度控制效果？（ ）
A. 开环控制
B. 闭环控制
C. 模糊控制
D. 神经网络控制

14、在一个工厂的自动化生产线中，需要使用传感器进行检测和控制。以下哪个传感器不属于常用的传感器类型？（ ）
A. 位移传感器
B. 速度传感器
C. 重量传感器
D. 气味传感器

15、在一个电气控制系统中，有一个由电容和电感组成的串联谐振电路。当电源频率等于谐振频率时，电路中的电流会如何变化？（ ）
A. 达到最大值
B. 达到最小值
C. 不变
D. 先增大后减小

16、对于一个采用同步清零方式的计数器，在计数过程中，若在清零信号有效时同时有计数脉冲输入，那么计数器的状态会怎样变化？（ ）
A. 立即清零 B. 完成当前计数后清零 C. 保持不变 D. 不确定

17、在一个由集成运放构成的微分运算电路中，若输入为正弦波信号，输出信号的相位将：（ ）
A. 超前输入 90 度
B. 滞后输入 90 度
C. 超前输入 180 度
D. 滞后输入 180 度

18、数字电路中的译码器可以将二进制代码转换为特定的输出信号。对于一个 4 线 -16 线译码器，当输入代码为 1010 时，会有几个输出为高电平？（ ）
A. 0 个
B. 1 个
C. 2 个
D. 16 个

19、在一个集成运放构成的峰值检波电路中，若输入为正弦波信号，输出将得到：（ ）
A. 正弦波的峰值
B. 正弦波的平均值
C. 正弦波的有效值
D. 正弦波的频率

20、有一个数字电路用于判断输入的 7 位二进制数是否能被 5 整除。当输入为 1011010 时，电路输出为 0 ，表示不能被 5 整除。若输入变为 1101001 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上选项均错误

21、数字电路中的加法器是一种重要的运算电路。对于一个 4 位二进制加法器，当两个输入均为最大二进制数时，输出结果是什么？（ ）
A. 0000
B. 1111
C. 10000
D. 溢出

22、在一个远距离电力传输线路中，为了提高传输效率和减少线路损耗，通常会采用高压输电。在这个过程中，以下哪个因素对传输效率的影响最大？（ ）
A. 导线的电阻
B. 导线的电感
C. 导线的电容
D. 环境温度

23、一个正弦波振荡器由集成运放、电阻、电容组成，若要产生频率为 1kHz 的正弦波，电容值为 0.1μF，那么反馈电阻的值大约应为多少？（ ）
A. 15.9kΩ B. 31.8kΩ C. 63.6kΩ D. 127.2kΩ

24、有一个电力系统，正在考虑采用新能源发电（如太阳能、风能）接入。新能源发电具有间歇性和随机性的特点，给电力系统的运行和控制带来了挑战。下列关于新能源发电接入对电力系统影响的描述，错误的是（ ）
A. 增加了系统的备用容量需求
B. 可能导致系统频率波动
C. 提高了系统的电压稳定性
D. 对系统的调峰能力提出了更高要求

25、有一个由移位寄存器构成的串行 - 并行数据转换电路，若要将串行输入的 8 位数据转换为并行输出，需要多少个时钟脉冲？（ ）
A. 8 B. 16 C. 4 D. 不一定

26、数字电路中的触发器可以存储数据。对于一个 T 触发器，当 T=1 时，在时钟上升沿到来时，触发器的状态会如何变化？（ ）
A. 翻转
B. 保持不变
C. 置为高电平
D. 置为低电平

27、在一个电子设备的显示驱动电路中，需要将数字信号转换为模拟信号。以下哪种集成电路可以实现这一功能？（ ）
A. 数模转换器（DAC）
B. 模数转换器（ADC）
C. 计数器
D. 译码器

28、在数字电路设计中，需要考虑信号的延迟问题。以下哪种因素会导致信号延迟增加？（ ）
A. 减少逻辑门的数量
B. 降低时钟频率
C. 增加电路的布线长度
D. 使用高速逻辑门

29、在一个 LC 串联谐振电路中，当外加信号频率低于谐振频率时，电路的阻抗呈现为：（ ）
A. 电容性
B. 电感性
C. 纯电阻，且阻值最大
D. 纯电阻，且阻值最小

30、在一个集成运放构成的求和放大器中，若有三个输入信号分别为 2V、-1V 和 3V，电阻比值为 1:2:3，则输出电压为：（ ）
A. 2V
B. -2V
C. 4V
D. -4V

31、在一个直流电源中，桥式整流电路的输出电压平均值为25V，若每个二极管的导通压降为0.7V，那么输入交流电压的有效值约为多少？（ ）
A. 21V B. 23V C. 25V D. 27V

32、数字电路中的全加器可以进行多位二进制数的加法运算。对于一个 8 位全加器，当两个输入分别为 11111111 和 00000000，低位进位为 1 时，输出结果是什么？（ ）
A. 100000000
B. 01111111
C. 10000000
D. 11111110

33、在一个数字电子电路中，需要实现数据的存储和读取。以下哪种存储器具有较快的读写速度？（ ）
A. 随机存取存储器（RAM）
B. 只读存储器（ROM）
C. 闪存（Flash）
D. 以上都是

34、在数字电路设计中，需要考虑电路的稳定性。以下哪种因素会影响电路的稳定性？（ ）
A. 电源电压的波动
B. 输入信号的噪声
C. 逻辑门的延迟
D. 以上都是

35、在相对论电动力学中，一个静止质量为 m0 的粒子以速度 v 运动。若光速为 c ，则其动能为：（ ）
A. m0c^2(1 - √(1 - v^2/c^2))
B. m0c^2(√(1 - v^2/c^2) - 1)
C. m0v^2/2
D. m0c^2(1 - 1/√(1 - v^2/c^2))

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在高频电子电路中，以下哪些元件对电路性能有重要影响？（ ）
A. 电感
B. 电容
C. 晶体管
D. 变容二极管

2、直流电动机的调速方法包括以下哪些？
A. 改变电枢电压
B. 改变电枢回路电阻
C. 改变励磁电流
D. 改变电源频率

3、交流调速系统中，常用的调速方法有哪些？
A. 变极调速
B. 变频调速
C. 串级调速
D. 调压调速

4、以下关于数字电路中的 CPLD （复杂可编程逻辑器件）的特点，正确的有（ ）
A. 集成度较高
B. 编程灵活
C. 具有丰富的宏单元
D. 适合大规模数字系统设计

5、在电动力学中，以下哪些是麦克斯韦方程组所包含的方程（ ）
A. 高斯定律 B. 安培 - 麦克斯韦定律 C. 法拉第电磁感应定律 D. 磁场的高斯定律

6、数字电路中的乘法器在数字信号处理中的应用包括（ ）
A. 快速傅里叶变换（FFT）
B. 数字滤波
C. 图像压缩
D. 音频处理

7、以下关于数字电路中的移位寄存器的描述，正确的有（ ）
A. 可以实现数据的串行输入和并行输出
B. 能够进行数据的移位操作
C. 常用于数据的存储和传输
D. 有左移寄存器和右移寄存器之分

8、电力系统中的电力电子变换电路包括（ ）
A. AC-DC 变换
B. DC-AC 变换
C. AC-AC 变换
D. DC-DC 变换

9、在数字电子技术中，以下哪些属于常见的逻辑门？（ ）
A. 与门 B. 或门 C. 非门 D. 与非门

10、在电力系统的故障分析中，以下哪些工具可以用于计算故障电流？（ ）
A. 对称分量法
B. 短路电流计算软件
C. 电路分析软件
D. 经验公式法

三、简答题（本大题共3个小题，共15分)
1、（本题5分）阐述编码器和译码器的工作原理，以及它们在数字电路中的应用场景。

2、（本题5分）说明电气控制系统中编码器的工作原理和用途。

3、（本题5分）分析 ADC（模数转换器）和 DAC（数模转换器）的主要性能指标和工作原理。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某高层建筑的消防电气系统在运行过程中出现了备用电源故障。分析可能的原因，并提出解决办法以确保消防系统在紧急情况下的可靠供电。

2、（本题10分）某工厂的电气设备采用了变频调速技术，但在运行过程中产生了较大的电磁辐射，对周边电子设备造成干扰。请分析电磁辐射的产生机制和传播途径，并提出降低电磁辐射的方法，如合理布线、安装滤波器、采用屏蔽技术等。

3、（本题10分）某电力系统的电压暂降问题影响了用户的用电质量。请分析电压暂降的原因和影响，并提出解决电压暂降问题的方法，如安装动态电压恢复器、优化电网结构等。
