漯河医学高等专科学校
《数字逻辑电路含实验》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某电气控制系统中，有一个由多个行程开关组成的位置控制电路。其中一个行程开关的触点粘连，无法正常断开，会对设备的运行产生什么影响？（ ）
A. 设备超程运行
B. 设备停止运行
C. 设备运行速度改变
D. 设备运行方向改变

2、在一个集成运放构成的正弦波振荡电路中，若要增大振荡频率，可以：（ ）
A. 增大选频网络的电容
B. 增大选频网络的电感
C. 减小选频网络的电阻
D. 减小选频网络的电容

3、有一个数字电路用于对输入的 8 位二进制数进行奇偶校验。当输入为 10100110 时，电路输出为 1 ，表示奇数个 1 。若输入变为 01110011 ，那么电路的输出最有可能是（ ）
A. 1 B. 0 C. 无法确定 D. 以上都不对

4、在一个电子设备的通信系统中，需要实现信号的加密和解密。以下哪种加密方式具有较高的安全性？（ ）
A. 对称加密
B. 非对称加密
C. 哈希加密
D. 以上都是

5、在电力系统的短路电流计算中，需要考虑短路类型（如三相短路、两相短路等）和短路点的位置。不同的短路类型和短路点位置会影响短路电流的大小和分布。下列关于短路电流计算中考虑因素的描述，错误的是（ ）
A. 三相短路电流通常是最大的，对设备的危害也最大
B. 短路点距离电源越远，短路电流越小
C. 系统的运行方式（如最大运行方式和最小运行方式）对短路电流没有影响
D. 变压器的短路阻抗

6、某电气控制系统中，使用了交流接触器来控制电机的启动和停止。交流接触器的工作原理是通过电磁吸合来接通或断开电路。在选择交流接触器时，需要考虑其额定电流、额定电压、操作频率等参数。以下关于交流接触器选择的描述，正确的是（ ）
A. 额定电流应略小于电机的工作电流
B. 额定电压应等于电源电压
C. 操作频率越高越好
D. 不需要考虑接触器的安装方式

7、对于一个采用状态编码的时序电路，若状态数量为 6 个，使用二进制编码和格雷码编码分别需要多少位？（ ）
A. 3 位和 3 位
B. 3 位和 4 位
C. 4 位和 3 位
D. 4 位和 4 位

8、电气控制中，常常需要对电路进行保护。除了断路器和熔断器外，还可以使用漏电保护器。漏电保护器能够检测到电路中的漏电电流，并及时切断电源，保护人身安全。以下关于漏电保护器的描述，错误的是（ ）
A. 适用于所有的电气电路
B. 动作电流和动作时间可以调整
C. 安装时应注意接线正确
D. 定期需要进行测试和维护

9、在一个电子设备的电源电路中，需要防止电源反接。以下哪种电子元件可以用于防止电源反接？（ ）
A. 二极管
B. 保险丝
C. 继电器
D. 三极管

10、在电磁波的辐射中，一个电偶极子的电偶极矩随时间作简谐变化，其频率为 f 。则辐射出的电磁波的波长为：（ ）
A. c / f
B. 2πc / f
C. c / (2πf)
D. 2πc / (f^2)

11、在一个工厂的自动化生产线中，需要使用 PLC 进行控制。以下哪个编程语言不是 PLC 的常用编程语言？（ ）
A. 梯形图

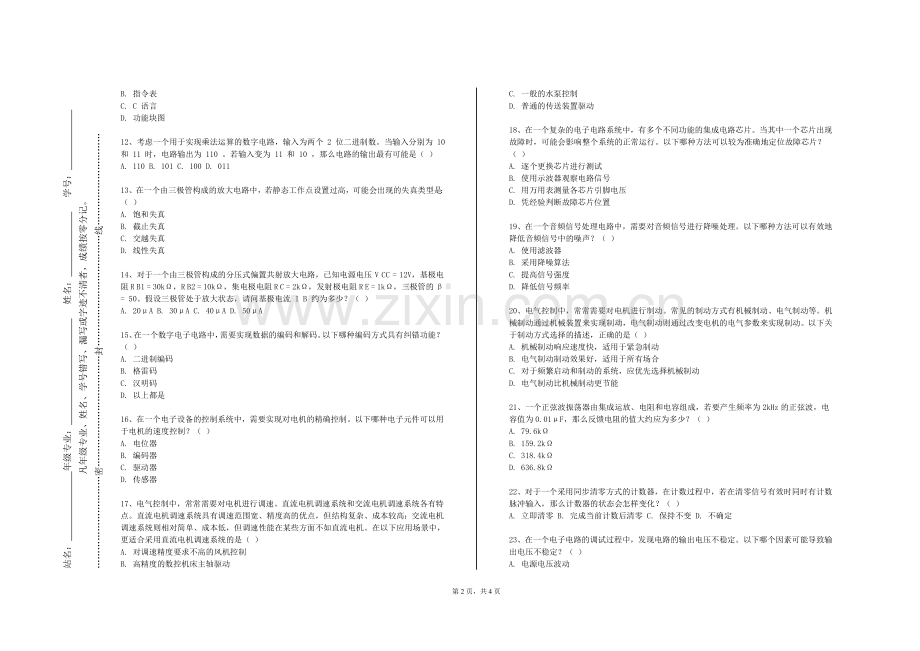

B. 指令表
C. C 语言
D. 功能块图

12、考虑一个用于实现乘法运算的数字电路，输入为两个 2 位二进制数。当输入分别为 10 和 11 时，电路输出为 110 。若输入变为 11 和 10 ，那么电路的输出最有可能是（ ）
A. 110 B. 101 C. 100 D. 011

13、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

14、对于一个由三极管构成的分压式偏置共射放大电路，已知电源电压 V CC = 12V，基极电阻 R B1 = 30kΩ，R B2 = 10kΩ，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，三极管的β = 50。假设三极管处于放大状态，请问基极电流 I B 约为多少？（ ）
A. 20μA B. 30μA C. 40μA D. 50μA

15、在一个数字电子电路中，需要实现数据的编码和解码。以下哪种编码方式具有纠错功能？（ ）
A. 二进制编码
B. 格雷码
C. 汉明码
D. 以上都是

16、在一个电子设备的控制系统中，需要实现对电机的精确控制。以下哪种电子元件可以用于电机的速度控制？（ ）
A. 电位器
B. 编码器
C. 驱动器
D. 传感器

17、电气控制中，常常需要对电机进行调速。直流电机调速系统和交流电机调速系统各有特点。直流电机调速系统具有调速范围宽、精度高的优点，但结构复杂、成本较高；交流电机调速系统则相对简单、成本低，但调速性能在某些方面不如直流电机。在以下应用场景中，更适合采用直流电机调速系统的是（ ）
A. 对调速精度要求不高的风机控制
B. 高精度的数控机床主轴驱动
C. 一般的水泵控制
D. 普通的传送装置驱动

18、在一个复杂的电子电路系统中，有多个不同功能的集成电路芯片。当其中一个芯片出现故障时，可能会影响整个系统的正常运行。以下哪种方法可以较为准确地定位故障芯片？（ ）
A. 逐个更换芯片进行测试
B. 使用示波器观察电路信号
C. 用万用表测量各芯片引脚电压
D. 凭经验判断故障芯片位置

19、在一个音频信号处理电路中，需要对音频信号进行降噪处理。以下哪种方法可以有效地降低音频信号中的噪声？（ ）
A. 使用滤波器
B. 采用降噪算法
C. 提高信号强度
D. 降低信号频率

20、电气控制中，常常需要对电机进行制动。常见的制动方式有机械制动、电气制动等。机械制动通过机械装置来实现制动，电气制动则通过改变电机的电气参数来实现制动。以下关于制动方式选择的描述，正确的是（ ）
A. 机械制动响应速度快，适用于紧急制动
B. 电气制动制动效果好，适用于所有场合
C. 对于频繁启动和制动的系统，应优先选择机械制动
D. 电气制动比机械制动更节能

21、一个正弦波振荡器由集成运放、电阻和电容组成，若要产生频率为2kHz的正弦波，电容值为0.01μF，那么反馈电阻的值大约应为多少？（ ）
A. 79.6kΩ
B. 159.2kΩ
C. 318.4kΩ
D. 636.8kΩ

22、对于一个采用同步清零方式的计数器，在计数过程中，若在清零信号有效时同时有计数脉冲输入，那么计数器的状态会怎样变化？（ ）
A. 立即清零 B. 完成当前计数后清零 C. 保持不变 D. 不确定

23、在一个电子电路的调试过程中，发现电路的输出电压不稳定。以下哪个因素可能导致输出电压不稳定？（ ）
A. 电源电压波动
B. 电子元件老化
C. 电路负载变化
D. 以上都是

24、在一个数字系统中，需要对一个模拟信号进行采样和保持，若采样频率为 100kHz，输入模拟信号的最高频率为 40kHz，根据采样定理，是否能无失真地恢复原信号？（ ）
A. 能 B. 不能 C. 不确定 D. 取决于其他因素

25、在一个电气设备的安装过程中，需要进行接地保护。以下哪种接地方式是最常用的？（ ）
A. 工作接地
B. 保护接地
C. 重复接地
D. 防雷接地

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、以下关于数字电路中的状态机，哪些说法是正确的？（ ）
A. 用于描述系统的状态和状态转换 B. 分为有限状态机和无限状态机 C. 常用于控制系统和通信协议 D. 可以用硬件或软件实现

2、在反馈放大器的稳定性判断中，以下哪些方法可以使用？（ ）
A. 波特图法 B. 根轨迹法 C. 奈奎斯特稳定判据 D. 劳斯稳定判据

3、在电子电路的故障预测与健康管理（PHM）中，以下哪些技术是常用的？（ ）
A. 数据采集与分析
B. 故障诊断算法
C. 寿命预测模型
D. 维修决策支持

4、对于数字电路中的移位寄存器的应用，包括（ ）
A. 实现数据的串行 - 并行转换
B. 进行数据的移位运算
C. 构成环形计数器
D. 用于存储大量数据

5、以下关于数字电路中的同步复位，哪些说法是正确的？（ ）
A. 在时钟上升沿或下降沿进行复位 B. 避免了亚稳态问题 C. 对时钟质量要求较高 D. 常用于大型数字系统

6、数字电路中的状态机可以分为（ ）
A. 米利型状态机
B. 摩尔型状态机
C. 同步状态机
D. 异步状态机

7、在电动力学中，以下哪些情况会导致电磁波的模式转换（ ）
A. 不均匀介质 B. 边界条件的变化 C. 电磁波的频率变化 D. 磁场的变化

8、以下关于电力系统中的暂态稳定分析方法，正确的有（ ）
A. 等面积定则
B. 时域仿真法
C. 直接法
D. 频域法

9、在电力系统的谐波治理中，以下哪些方法可以使用？（ ）
A. 安装滤波器
B. 优化电力电子设备的设计
C. 采用谐波补偿装置
D. 提高系统的短路容量

10、以下哪些因素会影响交流电动机的转速？
A. 电源频率
B. 磁极对数
C. 转差率
D. 负载大小

三、简答题（本大题共5个小题，共25分)
1、（本题5分）分析电磁波在超导体中的特性。

2、（本题5分）用 CPLD 实现一个 4 位并行加法器。

3、（本题5分）解释半导体存储器的读操作和写操作过程。

4、（本题5分）分析比较器在自动控制和测量系统中的应用。

5、（本题5分）阐述电力系统中的一次设备和二次设备分别有哪些？

四、分析题（本大题共3个小题，共30分)
1、（本题10分）在电气自动化生产线中，机器人的电气控制系统出现故障。请分析可能导致机器人电气故障的原因，如控制器故障、电机故障、传感器故障等，并提出解决方法。

2、（本题10分）在新能源汽车的电气系统中，电池管理系统（BMS）的性能至关重要。请分析可能影响 BMS 性能的因素，如电池状态监测不准确、充放电控制不合理、通信故障等，并提出改进措施。

3、（本题10分）某工厂的电气设备进行远程监控和故障诊断系统的开发，需要解决数据采集、传输和分析等问题。请分析远程监控和故障诊断系统的关键技术和实现难点，如传感器选择、通信协议制定等，并提出系统开发的方案和步骤，以提高设备维护管理的效率和精度。
