贵州中医药大学《虚拟样机技术》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、齿轮传动在机械工程中应用广泛，那么对于渐开线齿轮传动，下列说法正确的是？（ ）
A. 渐开线齿轮的传动比与中心距无关，始终保持恒定
B. 渐开线齿轮的齿廓形状取决于基圆大小，基圆越大，齿廓越弯曲
C. 渐开线齿轮传动的重合度越大，承载能力越低
D. 渐开线齿轮的模数越大，齿轮的尺寸就越小

2、对于一个承受交变载荷的轴，在进行设计时，以下哪个因素不是重点考虑的？（ ）
A. 轴的直径大小 B. 轴的材料选择 C. 轴的表面粗糙度 D. 轴的安装方式

3、某一机械零件的表面需要进行镀覆处理，以提高其耐腐蚀性和耐磨性。以下哪种镀覆方法应用较广？（ ）
A. 电镀 B. 化学镀 C. 热浸镀 D. 以上都是

4、在机械原理中，一个凸轮机构，已知凸轮的基圆半径为 50mm，滚子半径为 10mm，从动件的行程为 30mm，请问凸轮的最大压力角大约在什么位置？（ ）
A. 从动件上升的起始位置
B. 从动件上升的中间位置
C. 从动件上升的终止位置
D. 无法确定

5、机械工程中的公差与配合是保证零件互换性的重要基础。以下关于公差与配合的说法中，错误的是？（ ）
A. 公差是允许尺寸的变动量，分为标准公差和基本偏差
B. 配合分为间隙配合、过盈配合和过渡配合三种类型
C. 基孔制中，孔的基本偏差为下偏差，且为零
D. 选择公差与配合时，应根据零件的功能要求、加工工艺和成本等因素综合考虑

6、某机械零件在工作时承受静载荷，其材料的屈服强度为 300MPa ，安全系数取 1.5 ，则该零件所能承受的最大静载荷约为多少？（ ）
A. 200MPa B. 450MPa C. 600MPa D. 900MPa

7、对于一个高速旋转的机械部件，为了减少振动和噪声，需要进行动平衡设计。以下哪种动平衡方法精度较高？（ ）
A. 静平衡 B. 动平衡 C. 现场动平衡 D. 以上都不对

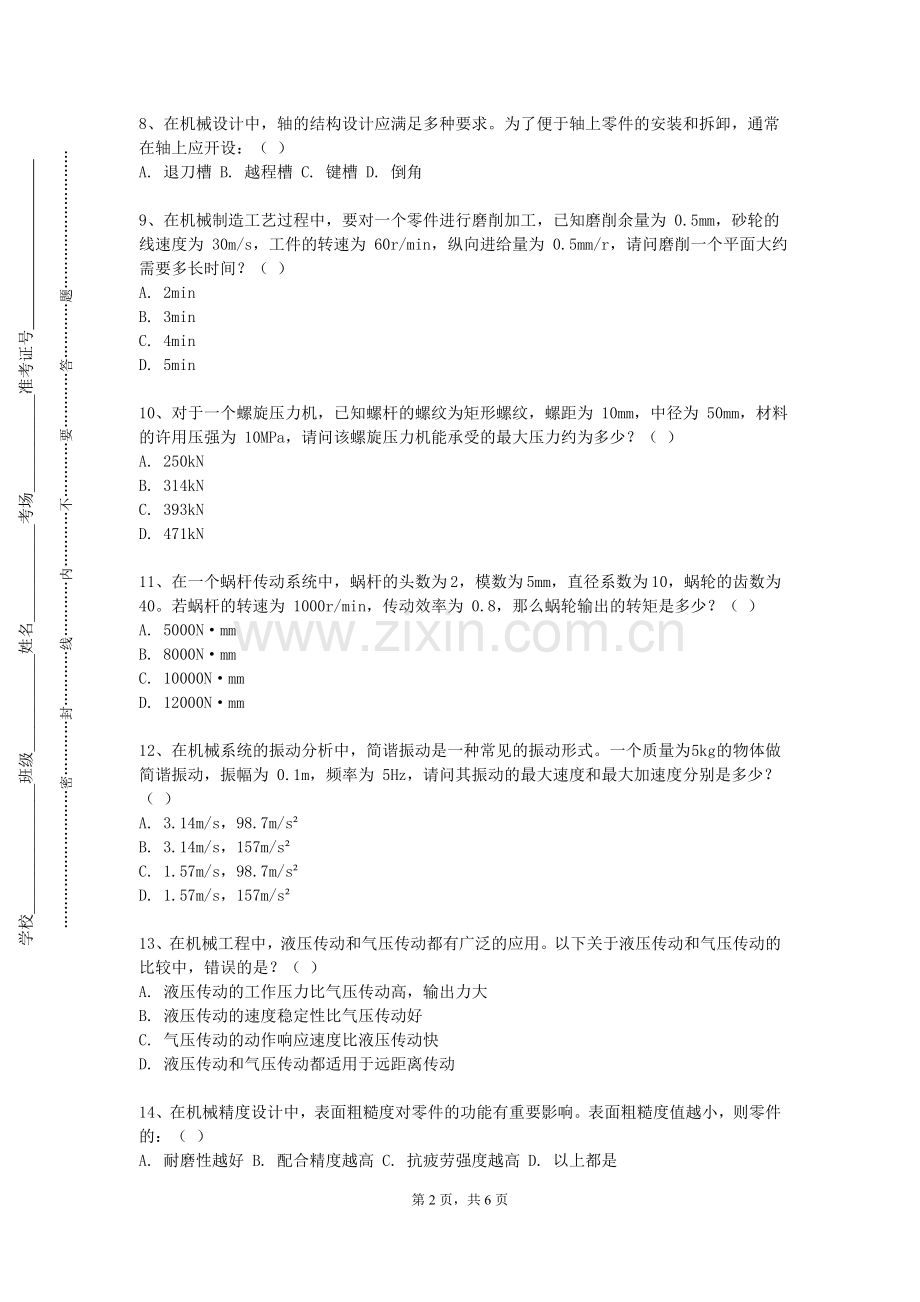

8、在机械设计中，轴的结构设计应满足多种要求。为了便于轴上零件的安装和拆卸，通常在轴上应开设：（ ）
A. 退刀槽 B. 越程槽 C. 键槽 D. 倒角

9、在机械制造工艺过程中，要对一个零件进行磨削加工，已知磨削余量为 0.5mm，砂轮的线速度为 30m/s，工件的转速为 60r/min，纵向进给量为 0.5mm/r，请问磨削一个平面大约需要多长时间？（ ）
A. 2min
B. 3min
C. 4min
D. 5min

10、对于一个螺旋压力机，已知螺杆的螺纹为矩形螺纹，螺距为 10mm，中径为 50mm，材料的许用压强为 10MPa，请问该螺旋压力机能承受的最大压力约为多少？（ ）
A. 250kN
B. 314kN
C. 393kN
D. 471kN

11、在一个蜗杆传动系统中，蜗杆的头数为 2，模数为 5mm，直径系数为 10，蜗轮的齿数为 40。若蜗杆的转速为 1000r/min，传动效率为 0.8，那么蜗轮输出的转矩是多少？（ ）
A. 5000N·mm
B. 8000N·mm
C. 10000N·mm
D. 12000N·mm

12、在机械系统的振动分析中，简谐振动是一种常见的振动形式。一个质量为 5kg 的物体做简谐振动，振幅为 0.1m，频率为 5Hz，请问其振动的最大速度和最大加速度分别是多少？（ ）
A. 3.14m/s，98.7m/s²
B. 3.14m/s，157m/s²
C. 1.57m/s，98.7m/s²
D. 1.57m/s，157m/s²

13、在机械工程中，液压传动和气压传动都有广泛的应用。以下关于液压传动和气压传动的比较中，错误的是？（ ）
A. 液压传动的工作压力比气压传动高，输出力大
B. 液压传动的速度稳定性比气压传动好
C. 气压传动的动作响应速度比液压传动快
D. 液压传动和气压传动都适用于远距离传动

14、在机械精度设计中，表面粗糙度对零件的功能有重要影响。表面粗糙度值越小，则零件的：（ ）
A. 耐磨性越好 B. 配合精度越高 C. 抗疲劳强度越高 D. 以上都是

15、某机械结构需要在高温、高压且有腐蚀的环境中工作，应选用哪种密封形式？（ ）
A. 毡圈密封 B. 唇形密封 C. 机械密封 D. 填料密封

16、对于一个复杂形状的零件，在制造过程中需要先制作模具，以下哪种模具制造方法精度较高？（ ）
A. 电火花加工 B. 电解加工 C. 线切割加工 D. 数控铣削加工

17、在一个气动系统中，要调节气缸的运动速度，除了节流阀还可以选用哪种元件？（ ）
A. 调速阀 B. 比例阀 C. 单向节流阀 D. 快速排气阀

18、在机械设计中，滑动轴承根据承载方向的不同可分为径向滑动轴承和止推滑动轴承。在液体动压径向滑动轴承中，形成动压油膜的必要条件是：（ ）
A. 轴颈有足够的转速
B. 润滑油有一定的粘度
C. 轴颈与轴承之间有楔形间隙
D. 以上都是

19、在机械制造的电火花线切割加工中，以下哪种因素对加工精度影响较大？（ ）
A. 电极丝的直径 B. 脉冲电源的频率 C. 工作液的种类 D. 机床的刚度

20、某一机械结构需要进行焊接工艺，若要求焊接接头质量高，应选择哪种焊接电源？（ ）
A. 交流电源 B. 直流电源 C. 脉冲电源 D. 以上都可以

二、简答题（本大题共5个小题，共25分)
1、（本题5分）阐述在机械加工中，激光加工的原理和应用领域。激光加工的优点和局限性是什么？

2、（本题5分）详细分析在机械结构的创新设计中，如何运用创新思维和方法，如仿生设计、逆向工程等，来解决实际问题？

3、（本题5分）在机械设计中，解释链传动的特点和适用场合。与带传动相比，链传动有哪些优缺点？在设计链传动时需要注意哪些问题？

4、（本题5分）详细论述在机械系统的节能设计中，如何从系统结构、运行参数和能量回收等方面降低能耗，提高能源利用效率。

5、（本题5分）在机械设计中，如何进行滚动轴承的寿命计算？需要考虑哪些载荷和工作条件？

三、分析题（本大题共5个小题，共25分)
1、（本题5分）在机械工程中，润滑系统起着重要作用。请分析润滑系统的工作原理和类型，并说明如何选择合适的润滑方式。

2、（本题5分）机械加工中的特种加工方法越来越受到重视。分析特种加工方法的种类和特点，并说明其应用领域。

3、（本题5分）机械产品的虚拟样机技术可以在设计阶段对产品的性能进行预测和优化。请分析虚拟样机技术的基本原理、关键技术和应用优势，以及如何利用虚拟样机技术来缩短产品开发周期和降低开发成本。

4、（本题5分）液压系统在机械工程中广泛应用。请分析液压系统的工作原理，以及其在不同机械设备中的作用和特点。

5、（本题5分）机械加工工艺对零件质量有重要影响。分析常见的机械加工工艺有哪些？并阐述如何制定合理的加工工艺。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）依照给定的传动比和参数，绘制一对锥齿轮的啮合图，包括主视图、剖面图，并标注相关尺寸和参数。

2、（本题10分）根据给定的传动系统布局，绘制一个液力耦合器和齿轮传动组合的传动系统图，标明各传动件的参数和传动比。

3、（本题10分）根据给定的尺寸和技术要求，绘制一个推力球轴承的零件图，包括主视图、剖面图、侧视图，并标注尺寸、公差和表面粗糙度。

第6页，共6页
