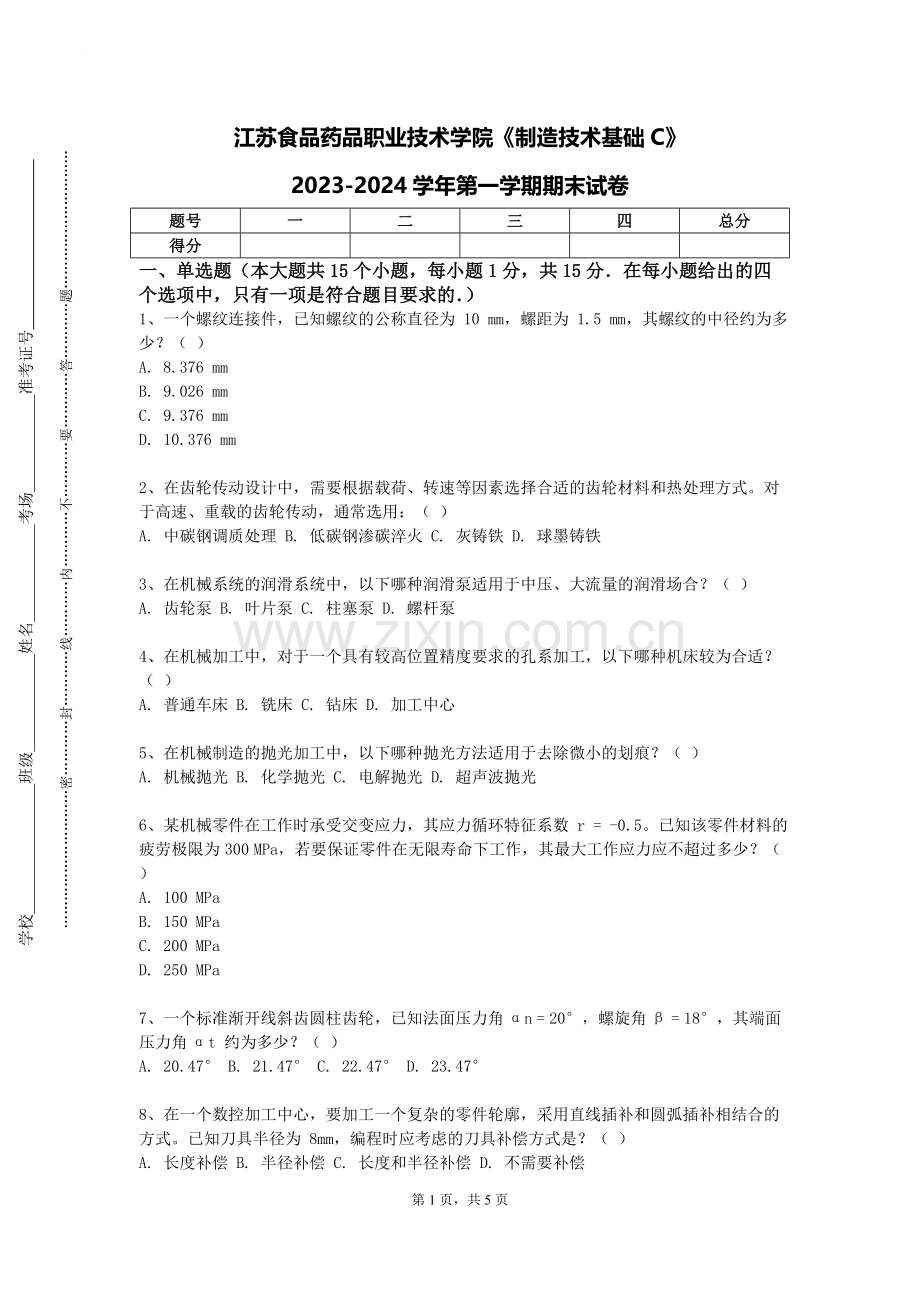

江苏食品药品职业技术学院《制造技术基础C》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个螺纹连接件，已知螺纹的公称直径为 10 mm，螺距为 1.5 mm，其螺纹的中径约为多少？（ ）
A. 8.376 mm
B. 9.026 mm
C. 9.376 mm
D. 10.376 mm

2、在齿轮传动设计中，需要根据载荷、转速等因素选择合适的齿轮材料和热处理方式。对于高速、重载的齿轮传动，通常选用：（ ）
A. 中碳钢调质处理 B. 低碳钢渗碳淬火 C. 灰铸铁 D. 球墨铸铁

3、在机械系统的润滑系统中，以下哪种润滑泵适用于中压、大流量的润滑场合？（ ）
A. 齿轮泵 B. 叶片泵 C. 柱塞泵 D. 螺杆泵

4、在机械加工中，对于一个具有较高位置精度要求的孔系加工，以下哪种机床较为合适？（ ）
A. 普通车床 B. 铣床 C. 钻床 D. 加工中心

5、在机械制造的抛光加工中，以下哪种抛光方法适用于去除微小的划痕？（ ）
A. 机械抛光 B. 化学抛光 C. 电解抛光 D. 超声波抛光

6、某机械零件在工作时承受交变应力，其应力循环特征系数 r = -0.5。已知该零件材料的疲劳极限为 300 MPa，若要保证零件在无限寿命下工作，其最大工作应力应不超过多少？（ ）
A. 100 MPa
B. 150 MPa
C. 200 MPa
D. 250 MPa

7、一个标准渐开线斜齿圆柱齿轮，已知法面压力角αn = 20°，螺旋角β = 18°，其端面压力角αt 约为多少？（ ）
A. 20.47° B. 21.47° C. 22.47° D. 23.47°

8、在一个数控加工中心，要加工一个复杂的零件轮廓，采用直线插补和圆弧插补相结合的方式。已知刀具半径为 8mm，编程时应考虑的刀具补偿方式是？（ ）
A. 长度补偿 B. 半径补偿 C. 长度和半径补偿 D. 不需要补偿

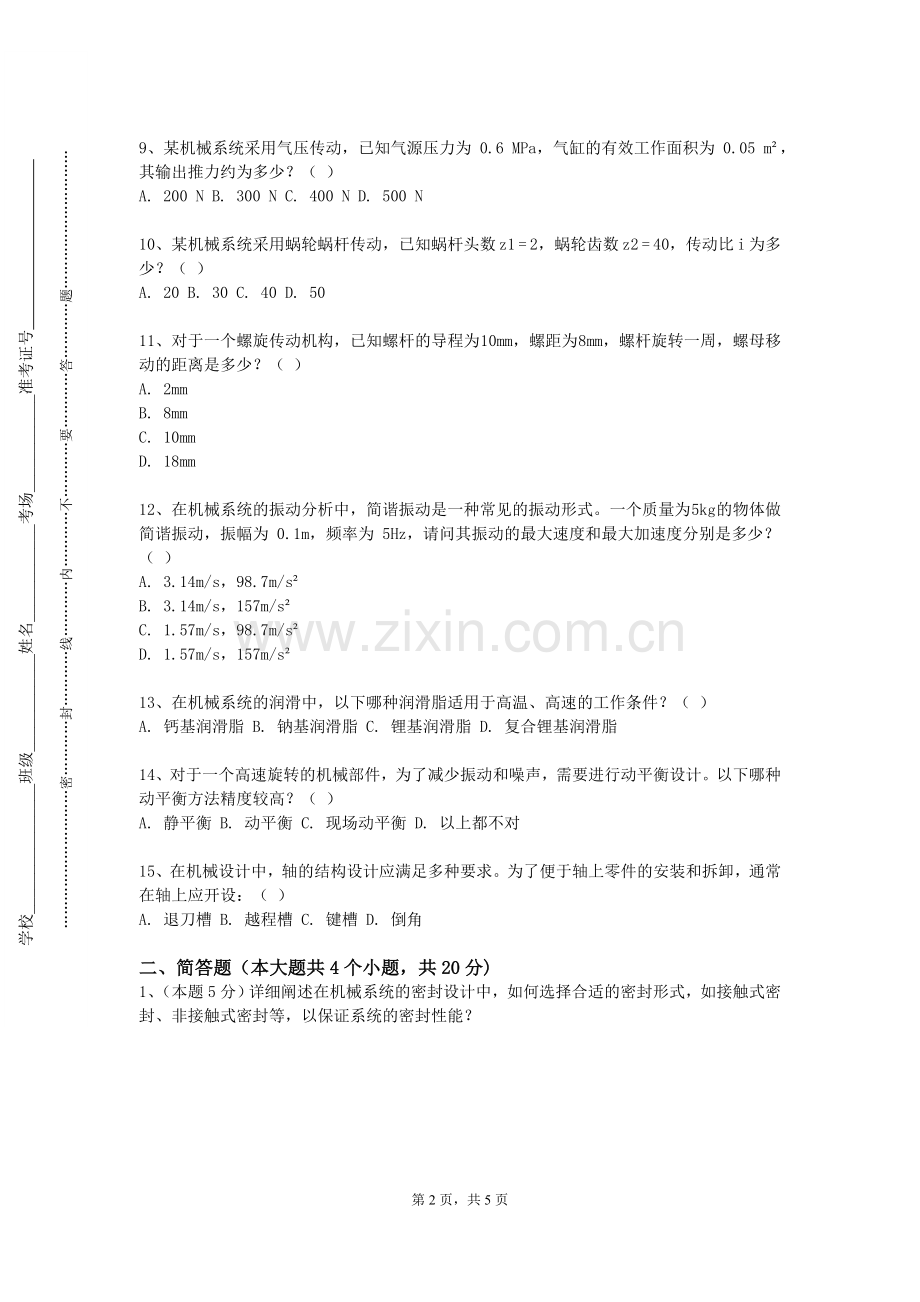

9、某机械系统采用气压传动，已知气源压力为 0.6 MPa，气缸的有效工作面积为 0.05 m²，其输出推力约为多少？（ ）
A. 200 N B. 300 N C. 400 N D. 500 N

10、某机械系统采用蜗轮蜗杆传动，已知蜗杆头数 z1 = 2，蜗轮齿数 z2 = 40，传动比 i 为多少？（ ）
A. 20 B. 30 C. 40 D. 50

11、对于一个螺旋传动机构，已知螺杆的导程为 10mm，螺距为 8mm，螺杆旋转一周，螺母移动的距离是多少？（ ）
A. 2mm
B. 8mm
C. 10mm
D. 18mm

12、在机械系统的振动分析中，简谐振动是一种常见的振动形式。一个质量为 5kg 的物体做简谐振动，振幅为 0.1m，频率为 5Hz，请问其振动的最大速度和最大加速度分别是多少？（ ）
A. 3.14m/s，98.7m/s²
B. 3.14m/s，157m/s²
C. 1.57m/s，98.7m/s²
D. 1.57m/s，157m/s²

13、在机械系统的润滑中，以下哪种润滑脂适用于高温、高速的工作条件？（ ）
A. 钙基润滑脂 B. 钠基润滑脂 C. 锂基润滑脂 D. 复合锂基润滑脂

14、对于一个高速旋转的机械部件，为了减少振动和噪声，需要进行动平衡设计。以下哪种动平衡方法精度较高？（ ）
A. 静平衡 B. 动平衡 C. 现场动平衡 D. 以上都不对

15、在机械设计中，轴的结构设计应满足多种要求。为了便于轴上零件的安装和拆卸，通常在轴上应开设：（ ）
A. 退刀槽 B. 越程槽 C. 键槽 D. 倒角

二、简答题（本大题共4个小题，共20分)
1、（本题5分）详细阐述在机械系统的密封设计中，如何选择合适的密封形式，如接触式密封、非接触式密封等，以保证系统的密封性能？

2、（本题5分）详细阐述机械设计中的机械结构的优化设计中的拓扑优化方法，包括拓扑优化的数学模型、求解算法和应用实例，并说明拓扑优化在轻量化设计中的作用。

3、（本题5分）简述机械制造中常见的模具类型，如冲压模具、注塑模具、压铸模具等，并分析它们的工作原理和应用场合。

4、（本题5分）详细阐述机械零件的工艺性分析内容和方法，举例说明如何对零件结构进行工艺性改进。

三、绘图题（本大题共5个小题，共25分)
1、（本题5分）根据给定的技术要求，绘制一个直线电机的定子装配图，标注定子的长度、宽度、磁极数量和绕组分布。

2、（本题5分）设计并绘制一个手动压力机的装配图，包括机架、手柄、丝杠螺母等主要零部件，标注装配尺寸和技术要求。

3、（本题5分）根据给定的技术要求，绘制一个分度头的装配图，展示其内部结构和工作原理。

4、（本题5分）绘制一个滚动轴承座的零件图，标注尺寸和技术要求。

5、（本题5分）设计并绘制一个工业机器人的手臂结构装配图，展示关节连接、驱动装置等，标注关键尺寸和精度要求。

四、分析题（本大题共4个小题，共40分)
1、（本题10分）在机械结构的有限元分析中，分析如何建立准确的有限元模型，施加边界条件和载荷，进行求解和结果分析，以评估结构的强度、刚度和稳定性，并为结构改进提供依据。

2、（本题10分）在机械加工工艺中，对于一个薄壁零件的加工，分析如何选择合适的加工方法（如铣削、车削、磨削等），制定工艺参数，以防止零件变形，保证加工精度。

3、（本题10分）机械工程中的数控技术可以提高加工精度和效率。请分析数控技术的原理、特点以及在机械加工中的应用。

4、（本题10分）在一台汽车发动机的设计中，考虑到提高燃油效率和减少尾气排放，对气缸的结构和燃烧过程进行了优化。请分析这种优化可能采取的具体措施及其对发动机性能的影响。
