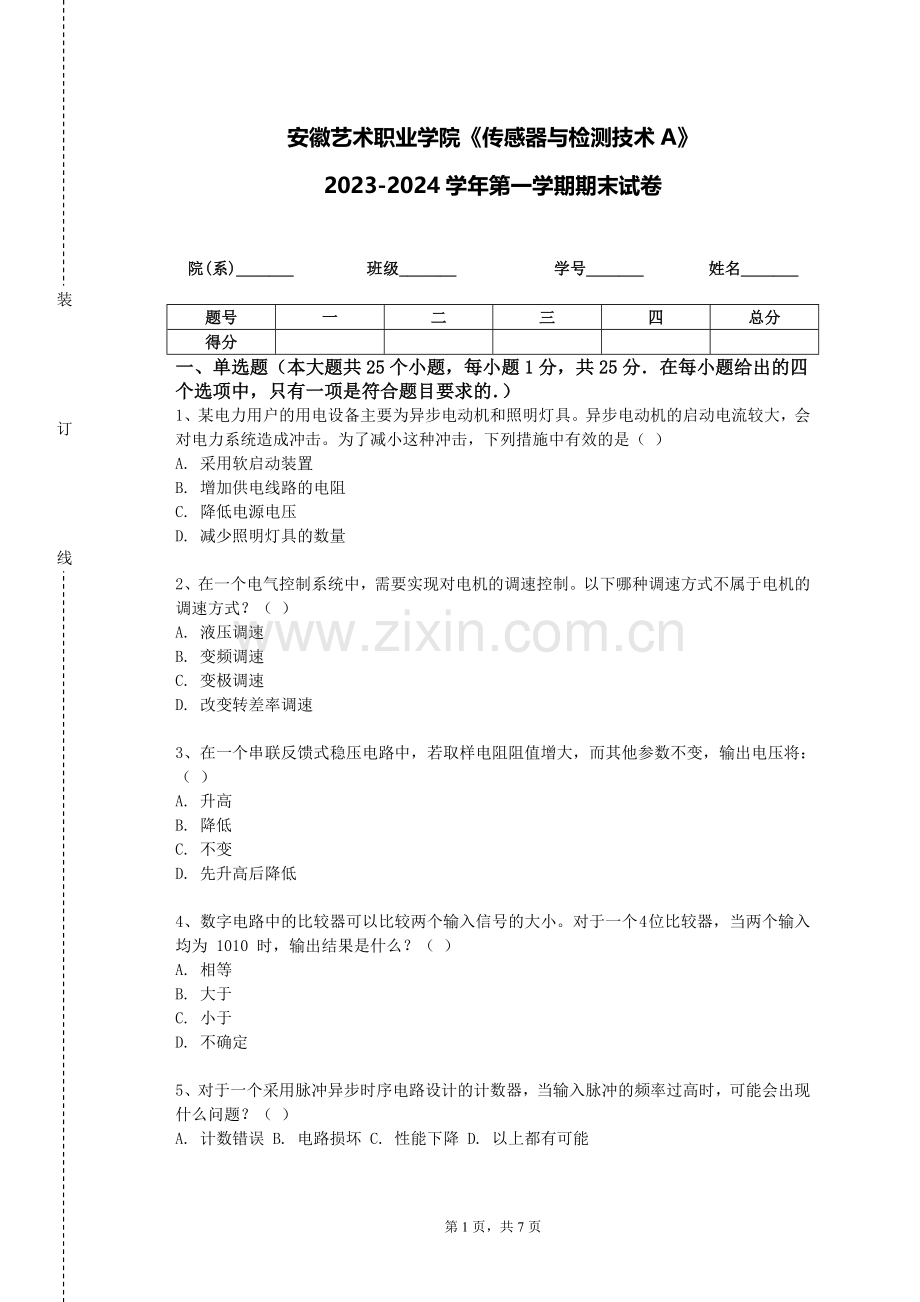

安徽艺术职业学院《传感器与检测技术A》2023-2024学年第一学期期末试卷.doc

装订线

安徽艺术职业学院《传感器与检测技术A》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某电力用户的用电设备主要为异步电动机和照明灯具。异步电动机的启动电流较大，会对电力系统造成冲击。为了减小这种冲击，下列措施中有效的是（ ）
A. 采用软启动装置
B. 增加供电线路的电阻
C. 降低电源电压
D. 减少照明灯具的数量

2、在一个电气控制系统中，需要实现对电机的调速控制。以下哪种调速方式不属于电机的调速方式？（ ）
A. 液压调速
B. 变频调速
C. 变极调速
D. 改变转差率调速

3、在一个串联反馈式稳压电路中，若取样电阻阻值增大，而其他参数不变，输出电压将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

4、数字电路中的比较器可以比较两个输入信号的大小。对于一个 4 位比较器，当两个输入均为 1010 时，输出结果是什么？（ ）
A. 相等
B. 大于
C. 小于
D. 不确定

5、对于一个采用脉冲异步时序电路设计的计数器，当输入脉冲的频率过高时，可能会出现什么问题？（ ）
A. 计数错误 B. 电路损坏 C. 性能下降 D. 以上都有可能

6、某电气控制系统用于控制一个风机的调速，采用了液力耦合器进行调速。若液力耦合器的工作油温度过高，会对调速效果产生什么影响？（ ）
A. 调速范围变小
B. 调速精度降低
C. 无法调速
D. 以上都有可能

7、在一个电力系统中，需要对电力负荷进行管理和控制。以下哪种措施不是电力负荷管理和控制的常用措施？（ ）
A. 分时电价
B. 需求侧响应
C. 负荷预测
D. 增加发电容量

8、某工厂的电气控制系统中使用了 PLC（可编程逻辑控制器）进行自动化控制。在一个生产流程中，需要根据多个传感器的信号来控制一系列执行机构的动作。当其中一个传感器发生故障时，PLC 能够自动切换到备用控制模式，以保证生产继续进行。以下关于这种 PLC 控制的说法，正确的是（ ）
A. 降低了系统的稳定性
B. 增加了系统的维护成本
C. 提高了系统的容错能力
D. 减少了系统的控制精度

9、数字电路中的数据分配器可以将输入数据分配到不同的输出端口。对于一个 1 路 -8 路数据分配器，当控制信号为 111 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第七个输出端口
D. 第八个输出端口

10、在一个电子电路的设计中，需要考虑电路的抗干扰能力。以下哪个措施可以有效地提高电路的抗干扰能力？（ ）
A. 使用屏蔽线
B. 增加滤波电容
C. 合理布局电路
D. 以上都是

11、在一个音频信号处理电路中，需要对音频信号进行混频和调制。以下哪种电子元件可以用于实现音频混频和调制？（ ）
A. 乘法器
B. 除法器
C. 加法器
D. 减法器

12、在一个 RC 桥式正弦波振荡电路中，若要提高振荡频率，可以采取的措施是：（ ）
A. 增大 R 的值
B. 增大 C 的值
C. 减小 R 的值
D. 减小 C 的值

13、在一个电子设备的控制系统中，需要实现对温度的监测和控制。以下哪种传感器可以用于温度测量？（ ）
A. 热敏电阻
B. 光敏电阻
C. 压敏电阻
D. 气敏电阻

14、一个单相桥式整流电容滤波电路，输入交流电压的有效值为 10V，负载电阻为 1kΩ，电容为 100μF。请问输出电压的平均值约为多少？（ ）
A. 9V B. 10V C. 12V D. 14V

15、在一个电力系统中，需要对电力电缆进行敷设和安装。以下哪种敷设方式是最常用的？（ ）
A. 直埋敷设
B. 电缆桥架敷设
C. 电缆沟敷设
D. 以上都是

16、数字电路中的计数器可以实现不同进制的计数。对于一个模 12 的计数器，需要几个触发器来实现？（ ）
A. 2 个
B. 3 个
C. 4 个
D. 5 个

17、在数字电路设计中，需要考虑电路的可扩展性。以下哪种设计方法可以提高电路的可扩展性？（ ）
A. 使用固定的电路结构
B. 减少电路的功能
C. 采用模块化设计
D. 降低电路的性能

18、在一个复杂的数字电路系统中，包含多个逻辑门和集成电路芯片。当系统出现故障时，以下哪种方法最有助于快速定位故障点？（ ）
A. 逐个更换芯片进行测试
B. 使用逻辑分析仪观察信号波形
C. 凭借经验猜测故障位置
D. 对电路进行随机检查

19、在一个电子设备的通信系统中，需要实现信号的加密和解密。以下哪种加密方式具有较高的安全性？（ ）
A. 对称加密
B. 非对称加密
C. 哈希加密
D. 以上都是

20、在一个工厂的自动化生产线中，需要使用传感器进行检测和控制。以下哪个传感器不属于常用的传感器类型？（ ）
A. 位移传感器
B. 速度传感器
C. 重量传感器
D. 气味传感器

21、某集成运放的开环增益为 100dB，共模抑制比为 80dB。若输入一个共模电压为 1V 的信号，差模电压为 10mV 的信号，请问输出电压约为多少？（ ）
A. 1V B. 10V C. 100V D. 1000V

22、数字电路中的数据选择器可以根据输入的控制信号选择不同的输入数据进行输出。对于一个 4 选 1 数据选择器，当控制信号为 11 时，会选择哪个输入数据进行输出？（ ）
A. 第一个输入数据
B. 第二个输入数据
C. 第三个输入数据
D. 第四个输入数据

23、已知一个数字电路的传播延迟时间为 10ns，若该电路中包含 5 级相同的逻辑门，那么总的延迟时间大约是多少？（ ）
A. 10ns B. 50ns C. 100ns D. 500ns

24、已知一个数字电路的逻辑函数为 F = Σ(0, 2, 4, 6, 8)，用卡诺图化简后得到的最简表达式是什么？（ ）
A. F = A'B' + A'B
B. F = A' + B'
C. F = A + B
D. F = AB' + AB

25、在一个集成运放构成的乘法运算电路中，若两个输入信号分别为 2V 和 3V，则输出电压约为：（ ）
A. 6V
B. -6V
C. 5V
D. -5V

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、对于电子电路的调试，以下哪些工具是常用的？（ ）
A. 示波器
B. 逻辑分析仪
C. 频谱分析仪
D. 信号源

2、直流调速系统中，常用的调速指标有哪些？
A. 调速范围
B. 静差率
C. 平滑性
D. 经济性

3、在电子电路的电源设计中，以下哪些因素需要考虑？（ ）
A. 输出电压稳定性
B. 输出电流能力
C. 效率
D. 纹波电压

4、对于电动力学中的电四极矩，以下表述准确的有（ ）
A. 描述电荷分布的高阶项 B. 对远场的影响较小 C. 与电偶极矩有关 D. 是一个矢量

5、在数字电路中，以下哪些因素会影响系统的稳定性？（ ）
A. 电源噪声 B. 电磁干扰 C. 逻辑竞争 D. 时钟抖动

6、直流电机的电枢反应对电机的运行有哪些影响？
A. 使气隙磁场发生畸变
B. 对主磁场起去磁作用
C. 引起换向困难
D. 增加电磁转矩

7、在数字电路设计中，为了提高电路的可靠性，可以采取的措施有（ ）
A. 增加冗余设计
B. 采用纠错编码技术
C. 进行严格的测试和筛选
D. 优化电路布局和布线

8、在通信电子技术中，以下哪些技术常用于信号调制？（ ）
A. 幅度调制
B. 频率调制
C. 相位调制
D. 脉冲编码调制

9、在电力系统的继电保护中，以下哪些保护可以用于变压器的保护？（ ）
A. 瓦斯保护
B. 差动保护
C. 过流保护
D. 零序保护

10、在集成运放的实际应用中，以下哪些因素会影响其精度？（ ）
A. 温度变化 B. 电源噪声 C. 干扰信号 D. 运放的老化

三、简答题（本大题共5个小题，共25分)
1、（本题5分）描述如何在数字电路中实现乘法运算。

2、（本题5分）解释集成运放构成的电压比较器的阈值电压的确定方法和输出特性。

3、（本题5分）分析一个复杂的反馈放大电路的稳定性，并提出改善稳定性的措施。

4、（本题5分）解释在模拟电路中电容和电感的寄生效应及其对电路性能的影响。

5、（本题5分）解释电气控制中如何实现远程监控和控制。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个工业生产过程中，电气设备的可靠性评估有哪些方法？请分析这些方法，并提出具体的可靠性评估方案。

2、（本题10分）某医院的医疗影像设备对电源的稳定性和纯净度要求很高。请分析如何为这类设备提供高质量的电源，包括电源净化装置的选择、接地方式的设计、电源线路的布局等，并确保设备在电源波动情况下的正常运行。

3、（本题10分）一个大型工厂的自动化生产线在运行中出现了产品质量缺陷增加的问题。分析可能的原因，如设备故障、工艺参数不合理等，并提出改进措施。

第7页，共7页
