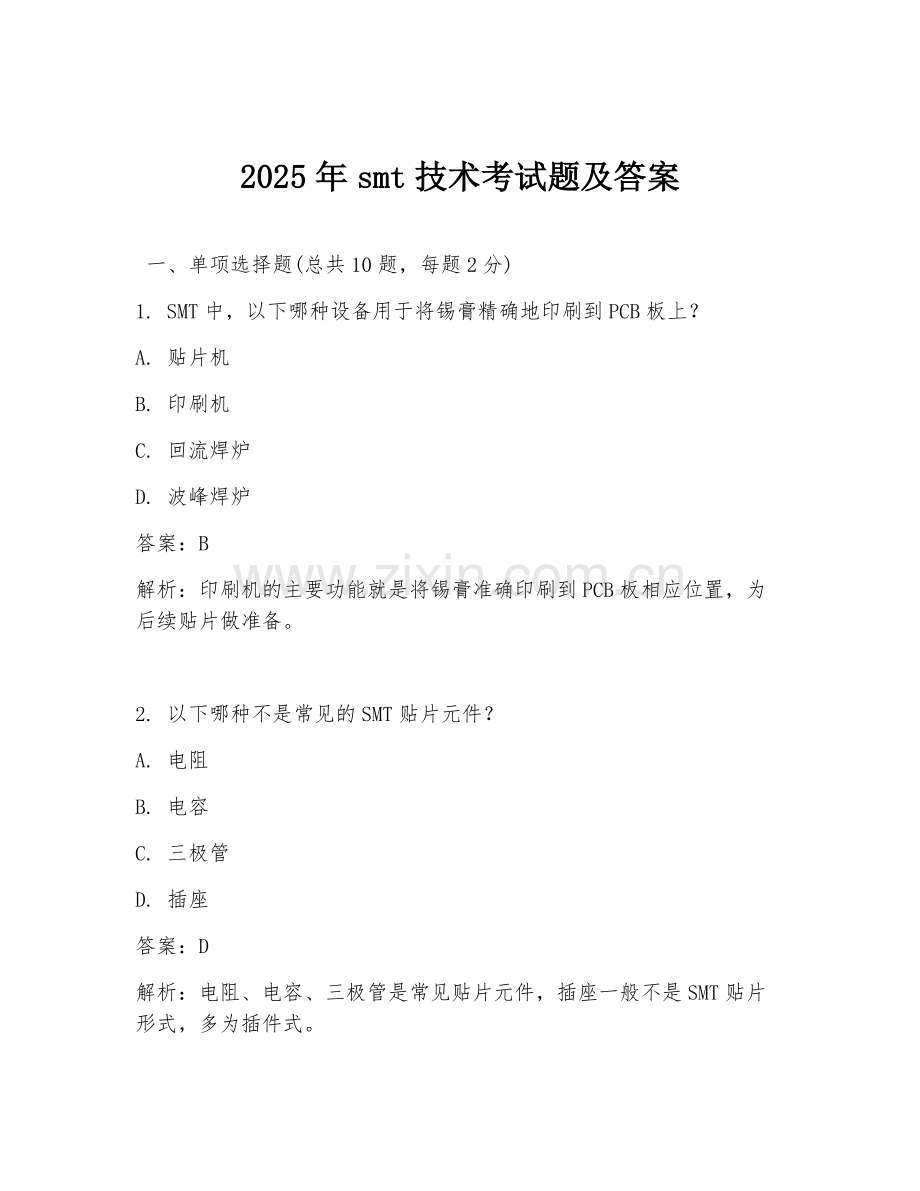

2025年smt技术考试题及答案

一、单项选择题(总共10题，每题2分)
1. SMT中，以下哪种设备用于将锡膏精确地印刷到PCB板上？
A. 贴片机
B. 印刷机
C. 回流焊炉
D. 波峰焊炉
答案：B
解析：印刷机的主要功能就是将锡膏准确印刷到PCB板相应位置，为后续贴片做准备。

2. 以下哪种不是常见的SMT贴片元件？
A. 电阻
B. 电容
C. 三极管
D. 插座
答案：D
解析：电阻、电容、三极管是常见贴片元件，插座一般不是SMT贴片形式，多为插件式。

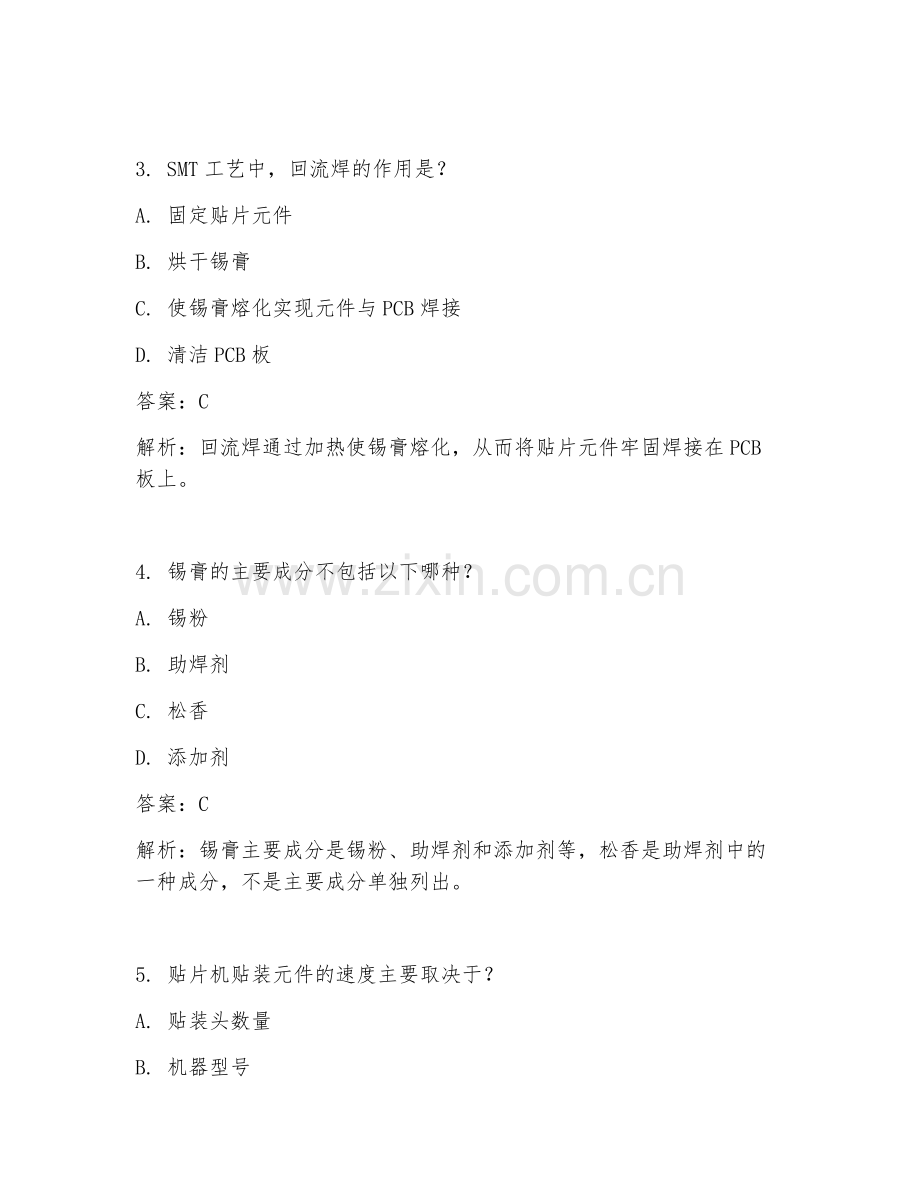

3. SMT工艺中，回流焊的作用是？
A. 固定贴片元件
B. 烘干锡膏
C. 使锡膏熔化实现元件与PCB焊接
D. 清洁PCB板
答案：C
解析：回流焊通过加热使锡膏熔化，从而将贴片元件牢固焊接在PCB板上。

4. 锡膏的主要成分不包括以下哪种？
A. 锡粉
B. 助焊剂
C. 松香
D. 添加剂
答案：C
解析：锡膏主要成分是锡粉、助焊剂和添加剂等，松香是助焊剂中的一种成分，不是主要成分单独列出。

5. 贴片机贴装元件的速度主要取决于？
A. 贴装头数量
B. 机器型号
C. PCB尺寸
D. 元件种类
答案：A
解析：贴装头数量越多，在单位时间内可贴装的元件数量越多，贴装速度越快。

6. SMT生产中，PCB板的厚度一般常用的是？
A. 0.1mm
B. 0.8mm
C. 1.6mm
D. 3mm
答案：C
解析：1.6mm是SMT生产中常用的PCB板厚度。

7. 以下哪种检测设备可用于检测SMT焊点的外观缺陷？
A. AOI
B. X-ray
C. ICT
D. FCT
答案：A
解析：AOI（自动光学检测）主要用于检测焊点外观缺陷，如缺焊、连焊等。

8. 对于引脚间距较小的贴片元件，适合采用哪种贴装方式？
A. 手动贴装
B. 高速贴装
C. 视觉对中贴装
D. 飞针贴装
答案：C
解析：引脚间距小的元件需精确贴装，视觉对中贴装能通过视觉系统更准确地将元件贴装到指定位置。

9. SMT车间的湿度一般要求控制在？
A. 10%-20%
B. 30%-60%
C. 70%-80%
D. 90%-100%
答案：B
解析：30%-60%的湿度范围有利于SMT生产，可减少静电等问题。

10. 以下哪种不是SMT工艺中的常见问题？
A. 元件偏移
B. 锡膏飞溅
C. 电路板短路
D. 电脑死机
答案：D
解析：元件偏移、锡膏飞溅、电路板短路都是SMT工艺中可能出现的问题，电脑死机不属于SMT工艺本身的问题。

二、多项选择题(总共10题，每题2分)
1. SMT生产中常用的焊接方法有？
A. 回流焊
B. 波峰焊
C. 激光焊
D. 手工焊
答案：AB
解析：回流焊和波峰焊是SMT生产中常用的焊接方法，激光焊和手工焊一般不是SMT主流焊接方式。

2. 以下哪些属于SMT的辅助材料？
A. 钢网
B. 吸嘴
C. 锡膏
D. 标签纸
答案：ABD
解析：钢网用于印刷锡膏，吸嘴用于吸取元件，标签纸用于标识等，它们都属于辅助材料，锡膏是主要焊接材料。

3. 贴片机的贴装精度受哪些因素影响？
A. 机械结构精度
B. 视觉系统精度
C. 环境温度
D. 操作人员技能
答案：ABC
解析：机械结构精度、视觉系统精度影响贴装位置准确性，环境温度变化可能导致部件热胀冷缩影响精度，操作人员技能主要影响操作规范性而非贴装精度本身。

4. SMT生产中，对元件的要求包括？
A. 尺寸符合要求
B. 引脚共面性好
C. 可焊性良好
D. 重量达标
答案：ABC
解析：元件尺寸、引脚共面性、可焊性对SMT生产很重要，重量一般不是关键要求。

5. 回流焊的温度曲线设置需要考虑哪些因素？
A. 元件类型
B. PCB材质
C. 锡膏特性
D. 车间照明
答案：ABC
解析：不同元件、PCB材质、锡膏特性都需要不同的温度曲线，车间照明与之无关。

6. 以下哪些是AOI检测的优点？
A. 检测速度快
B. 能检测多种缺陷
C. 可检测内部缺陷
D. 使用方便
答案：ABD
解析：AOI检测速度快、能检测多种外观缺陷且使用方便，但不能检测内部缺陷。

7. SMT工艺中，锡膏印刷的质量控制要点包括？
A. 钢网清洁
B. 印刷压力
C. 印刷速度
D. 锡膏搅拌
答案：ABCD
解析：钢网清洁、合适印刷压力、速度以及锡膏搅拌均匀都对锡膏印刷质量有重要影响。

8. 波峰焊的工艺流程包括？
A. 预热
B. 浸锡
C. 冷却
D. 涂覆助焊剂
答案：ABC
解析：波峰焊工艺流程一般有预热、浸锡、冷却，涂覆助焊剂不是波峰焊特有的流程。

9. 以下哪些设备属于SMT生产线中的前处理设备？
A. 丝网印刷机
B. 锡膏搅拌机
C. 贴片机
D. 上板机
答案：ABD
解析：丝网印刷机、锡膏搅拌机、上板机都属于前处理设备，贴片机不属于前处理设备。

10. SMT生产中，防静电措施包括？
A. 佩戴防静电手环
B. 使用防静电工作台
C. 车间地面铺设防静电地板
D. 增加车间湿度
答案：ABC
解析：佩戴防静电手环、使用防静电工作台、铺设防静电地板都是常见防静电措施，增加车间湿度主要是减少静电产生的可能性，不属于直接防静电措施。

三、填空题(总共4题，每题5分)
1. SMT的英文全称是____________________。
答案：Surface Mount Technology
解析：SMT即表面贴装技术，是一种将电子元件直接贴装在PCB板表面的技术。

2. 回流焊的温度曲线一般分为升温区、________________、保温区、冷却区。
答案：恒温区
解析：回流焊温度曲线中，升温后达到设定温度保持一段时间为恒温区，然后保温、冷却。

3. 锡膏的粘度一般用________________来衡量。
答案：帕斯卡秒（Pa·s）
解析：帕斯卡秒是衡量锡膏粘度的单位，合适的粘度对锡膏印刷和焊接很重要。

4. SMT车间的静电电压一般要求控制在________________以下。
答案：±100V
解析：控制在±100V以下可有效减少静电对SMT生产中元件的损害。

四、判断题(总共10题，每题2分)
1. SMT工艺只能用于小型电子元件的组装。（ ）
答案：错误
解析：SMT工艺可用于多种类型电子元件组装，不只是小型元件。

2. 在SMT生产中，锡膏的用量越多越好。（ ）
答案：错误
解析：锡膏用量需合适，过多易造成连焊等问题，过少可能导致虚焊。

3. 回流焊的温度越高，焊接效果越好。（ ）
答案：错误
解析：温度过高会损坏元件、导致锡膏飞溅等不良情况，需合适温度曲线。

4. 贴片机的贴装精度只与设备本身有关，与元件无关。（ ）
答案：错误
解析：贴装精度不仅与设备有关，元件的尺寸、引脚等特性也会影响贴装精度。

5. SMT生产中，PCB板不需要进行清洗。（ ）
答案：错误
解析：根据生产要求和产品情况，有时需要对PCB板进行清洗，去除杂质等。

6. 波峰焊适用于所有类型的PCB板焊接。（ ）
答案：错误
解析：波峰焊有一定适用范围，并非适用于所有PCB板，如一些特殊结构或材质的板可能不适用。

7. AOI检测可以完全替代人工目检。（ ）
答案：错误
解析：AOI检测有局限性，不能完全替代人工目检，人工目检可补充一些AOI检测不到的情况。

8. 锡膏只要保存得当，可无限期使用。（ ）
答案：错误
解析：锡膏有保质期，超过保质期会影响焊接性能，不能无限期使用。

9. SMT车间的照明对生产没有影响。（ ）
答案：错误
解析：合适的照明有助于操作人员看清操作，不良照明可能影响操作准确性和效率。

10. 所有贴片元件都可以采用相同的贴装方式。（ ）
答案：错误
解析：不同贴片元件因尺寸、引脚等不同，需采用不同贴装方式以保证贴装质量。

五、简答题(总共4题，每题5分)
1. 简述SMT工艺流程。
答案：SMT工艺流程一般包括：PCB板准备（如清洁、上板等）、锡膏印刷、贴片、回流焊、检测（如AOI、ICT等）。首先准备好PCB板，通过印刷机将锡膏印刷到指定位置，再用贴片机将元件贴装到锡膏上，然后经过回流焊使锡膏熔化实现元件与PCB焊接，最后通过检测设备检测焊接质量等。

2. 如何选择合适的锡膏？
答案：选择合适锡膏需考虑：元件类型及引脚间距，不同元件对锡膏要求不同；PCB材质，不同材质散热等情况不同影响锡膏选择；焊接工艺，如回流焊、波峰焊对应锡膏不同；工作环境温度、湿度等，环境影响锡膏性能。还需关注锡膏的锡粉粒度、助焊剂成分等特性。

3. 贴片机常见的故障有哪些及如何解决？
答案：常见故障及解决方法：贴装头吸取不良，可能是吸嘴堵塞或吸力不足，清洁吸嘴、检查吸力系统；元件贴装位置偏移，校准视觉系统、检查机械传动部分；贴装速度异常，检查设备参数设置是否正确、电机等是否正常。

4. 简述回流焊温度曲线设置的原则。
答案：回流焊温度曲线设置原则：升温速率要合适，过快可能元件受损、锡膏飞溅，过慢影响生产效率；恒温区温度要稳定，确保锡膏充分活化；保温区时间和温度要恰当，保证元件与PCB良好热传递；冷却速率适中，过快可能产生应力导致焊点开裂，过慢延长生产周期。要根据元件、PCB、锡膏等具体情况调整温度曲线。
