铜仁职业技术学院《现代电力系统分析》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

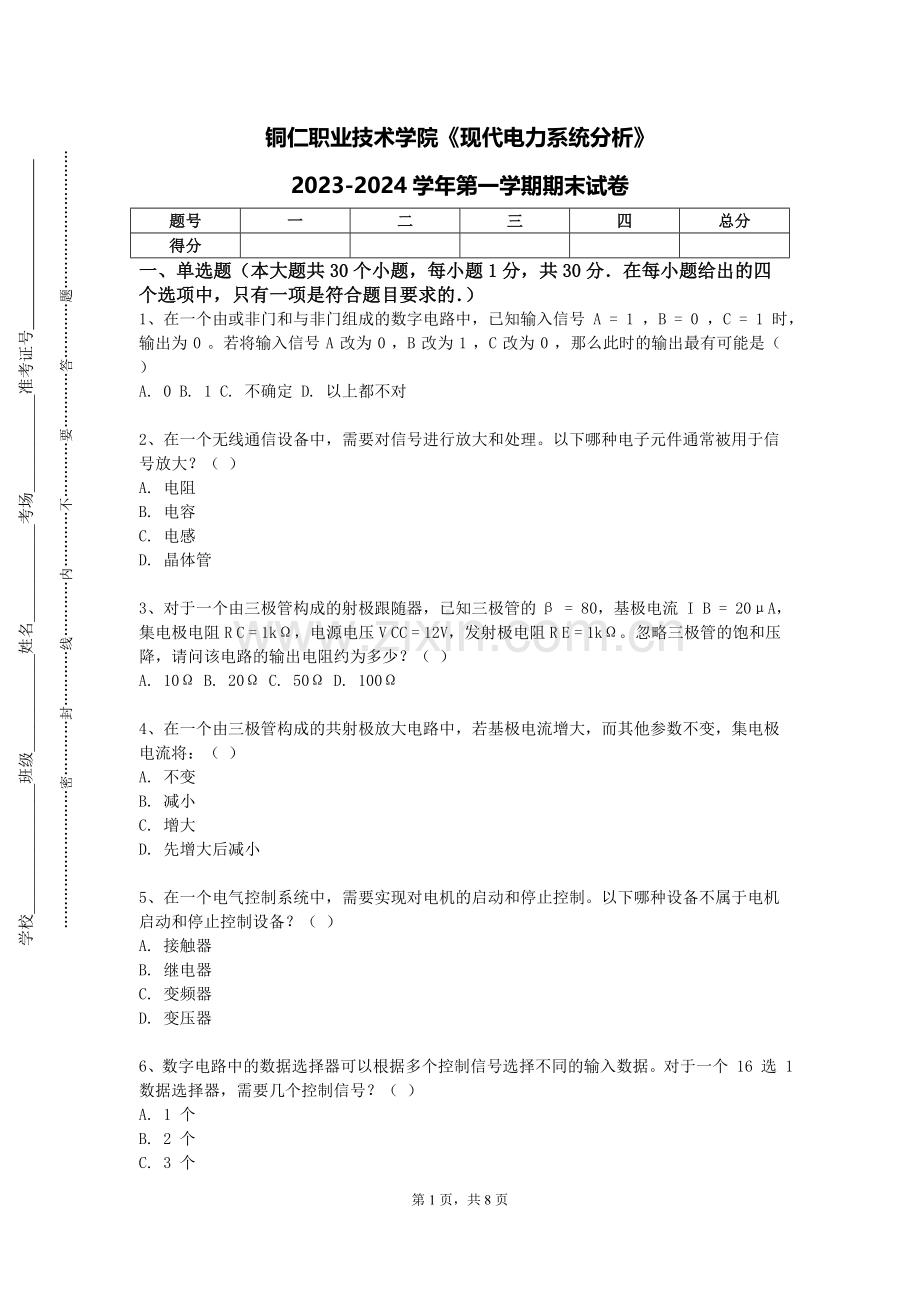

铜仁职业技术学院《现代电力系统分析》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个由或非门和与非门组成的数字电路中，已知输入信号 A = 1 ，B = 0 ，C = 1 时，输出为 0 。若将输入信号 A 改为 0 ，B 改为 1 ，C 改为 0 ，那么此时的输出最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

2、在一个无线通信设备中，需要对信号进行放大和处理。以下哪种电子元件通常被用于信号放大？（ ）
A. 电阻
B. 电容
C. 电感
D. 晶体管

3、对于一个由三极管构成的射极跟随器，已知三极管的β = 80，基极电流 I B = 20μA，集电极电阻 R C = 1kΩ，电源电压 V CC = 12V，发射极电阻 R E = 1kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 10Ω B. 20Ω C. 50Ω D. 100Ω

4、在一个由三极管构成的共射极放大电路中，若基极电流增大，而其他参数不变，集电极电流将：（ ）
A. 不变
B. 减小
C. 增大
D. 先增大后减小

5、在一个电气控制系统中，需要实现对电机的启动和停止控制。以下哪种设备不属于电机启动和停止控制设备？（ ）
A. 接触器
B. 继电器
C. 变频器
D. 变压器

6、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 16 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

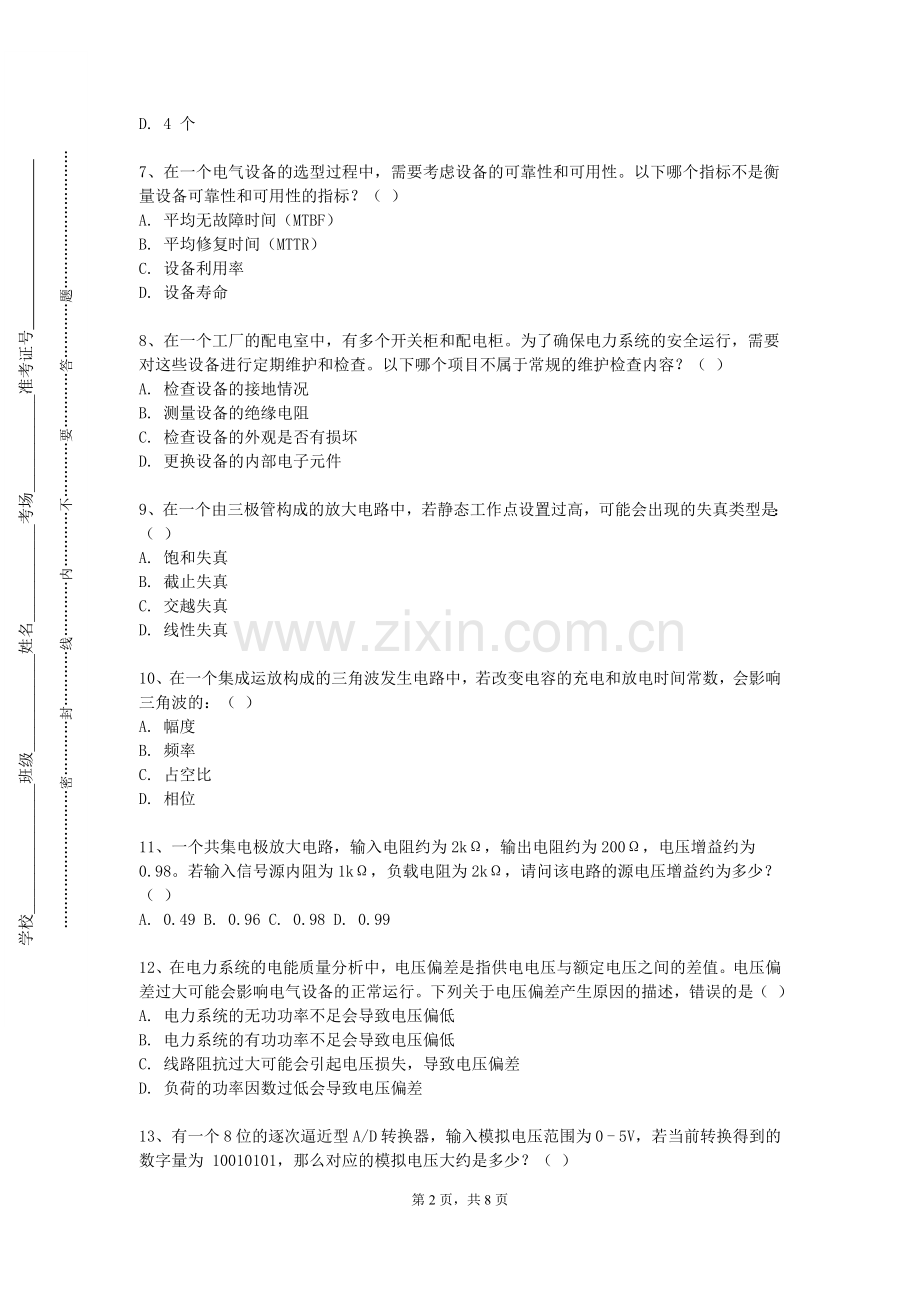

7、在一个电气设备的选型过程中，需要考虑设备的可靠性和可用性。以下哪个指标不是衡量设备可靠性和可用性的指标？（ ）
A. 平均无故障时间（MTBF）
B. 平均修复时间（MTTR）
C. 设备利用率
D. 设备寿命

8、在一个工厂的配电室中，有多个开关柜和配电柜。为了确保电力系统的安全运行，需要对这些设备进行定期维护和检查。以下哪个项目不属于常规的维护检查内容？（ ）
A. 检查设备的接地情况
B. 测量设备的绝缘电阻
C. 检查设备的外观是否有损坏
D. 更换设备的内部电子元件

9、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

10、在一个集成运放构成的三角波发生电路中，若改变电容的充电和放电时间常数，会影响三角波的：（ ）
A. 幅度
B. 频率
C. 占空比
D. 相位

11、一个共集电极放大电路，输入电阻约为2kΩ，输出电阻约为200Ω，电压增益约为0.98。若输入信号源内阻为1kΩ，负载电阻为2kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.49 B. 0.96 C. 0.98 D. 0.99

12、在电力系统的电能质量分析中，电压偏差是指供电电压与额定电压之间的差值。电压偏差过大可能会影响电气设备的正常运行。下列关于电压偏差产生原因的描述，错误的是（ ）
A. 电力系统的无功功率不足会导致电压偏低
B. 电力系统的有功功率不足会导致电压偏低
C. 线路阻抗过大可能会引起电压损失，导致电压偏差
D. 负荷的功率因数过低会导致电压偏差

13、有一个 8 位的逐次逼近型 A/D 转换器，输入模拟电压范围为 0 - 5V，若当前转换得到的数字量为 10010101，那么对应的模拟电压大约是多少？（ ）
A. 2.93V B. 3.15V C. 3.56V D. 2.58V

14、在一个数字电路中，使用了加法器将两个 5 位二进制数相加。当输入分别为 01001 和 10101 时，电路输出为 11110 。若输入变为 10010 和 01100 ，那么电路的输出最有可能是（ ）
A. 11110 B. 11100 C. 10110 D. 10010

15、一个电气控制系统中，有一个由接触器和按钮组成的电动机点动控制电路。当按下按钮时，电动机转动，但松开按钮后，电动机立即停止。若要实现电动机的连续运行，需要添加什么元件？（ ）
A. 时间继电器
B. 中间继电器
C. 自锁触点
D. 热继电器

16、在一个集成运放构成的比较器电路中，若希望提高比较的灵敏度，可以采取的措施是：（ ）
A. 增大正反馈电阻
B. 减小正反馈电阻
C. 增大输入电阻
D. 减小输入电阻

17、在一个数字系统中，需要对数据进行编码和解码。以下哪种编码方式可以实现数据的压缩？（ ）
A. 重复编码
B. 奇偶校验编码
C. 格雷码编码
D. 哈夫曼编码

18、某电气控制系统用于控制一个电镀生产线，其中有一个整流电路。若整流二极管击穿短路，会对电路产生什么影响？（ ）
A. 输出电压升高
B. 输出电压降低
C. 输出电流增大
D. 电源短路

19、在电动力学中，对于一个线性介质，其极化强度 P 与电场强度 E 的关系为 P = ε0χeE ，其中 χe 为电极化率。若已知极化强度和电场强度的大小，介质的相对介电常数 εr 为：（ ）
A. 1 + χe
B. 1 - χe
C. χe
D. 1 / χe

20、在一个电子设备的显示屏幕上，需要显示清晰的图像。以下哪个因素对图像清晰度影响最大？（ ）
A. 显示屏的分辨率
B. 显示屏的对比度
C. 显示屏的亮度
D. 显示屏的色彩饱和度

21、在一个电力系统中，需要对电力设备进行预防性试验。以下哪种试验不属于电力设备预防性试验的内容？（ ）
A. 绝缘电阻试验
B. 耐压试验
C. 短路试验
D. 接地电阻试验

22、某电气控制系统中，使用了交流接触器来控制电机的启动和停止。交流接触器的工作原理是通过电磁吸合来接通或断开电路。在选择交流接触器时，需要考虑其额定电流、额定电压、操作频率等参数。以下关于交流接触器选择的描述，正确的是（ ）
A. 额定电流应略小于电机的工作电流
B. 额定电压应等于电源电压
C. 操作频率越高越好
D. 不需要考虑接触器的安装方式

23、在一个由理想运放构成的积分运算电路中，输入电压为正弦波，频率为 50Hz，幅度为 1V，电容为 1μF，电阻为 100kΩ。经过 100ms 后，输出电压约为多少？（ ）
A. -0.314V
B. -0.628V
C. 0.314V
D. 0.628V

24、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 8 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

25、在一个多级放大电路中，若后级的输入电阻很小，那么前级的输出电阻对整个电路的性能影响：（ ）
A. 很大
B. 很小
C. 没有影响
D. 无法确定

26、一个电气控制系统中，有一个由电容和电阻组成的 RC 滤波电路，用于平滑直流电源的输出电压。若电容的值增大，滤波效果会如何变化？（ ）
A. 变好
B. 变差
C. 不变
D. 先变好后变差

27、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

28、对于一个由三极管构成的射极输出器，已知三极管的β = 100，集电极电阻RC = 3kΩ，电源电压VCC = 20V，发射极电阻RE = 3kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 30Ω B. 50Ω C. 75Ω D. 100Ω

29、在一个集成运放构成的迟滞比较器中，参考电压为±3V，反馈电阻为20kΩ，电阻为40kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. ±1V B. ±2V C. ±3V D. ±4V

30、在一个数字电路中，使用译码器将 4 位二进制编码转换为 16 个输出信号，若输入编码为 1010，那么哪些输出端会为有效电平？（ ）
A. 第 10 个输出端
B. 第 11 个输出端
C. 第 8 个和第 12 个输出端
D. 以上都不对

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在高压输电线路中，以下哪些措施可以减少线路损耗？（ ）
A. 提高输电电压
B. 增加导线截面积
C. 采用新型导线材料
D. 优化线路布局

2、在放大器的非线性失真分析中，以下哪些指标可以用来描述？（ ）
A. 谐波失真 B. 交越失真 C. 饱和失真 D. 截止失真

3、在放大器的频率补偿中，以下哪些方法可以采用？（ ）
A. 滞后补偿 B. 超前补偿 C. 滞后-超前补偿 D. 不进行补偿

4、在半导体器件中，以下哪些因素会影响二极管的特性？（ ）
A. 材料类型
B. 掺杂浓度
C. 温度
D. 封装形式

5、在模拟乘法器的集成电路中，以下哪些保护功能可能会包含？（ ）
A. 过流保护 B. 过热保护 C. 短路保护 D. 过压保护

6、对于可编程逻辑器件（PLD），以下哪些类型是常见的？（ ）
A. CPLD
B. FPGA
C. GAL
D. PAL

7、以下哪些是电气控制系统中的保护环节？
A. 过电流保护
B. 过电压保护
C. 缺相保护
D. 超速保护

8、在集成（ ）
A. 需求分析 B. 方案设计 C. 电路实现 D. 性能测试

9、以下属于数字电路中的模拟 - 数字转换（ADC）的主要指标的有（ ）
A. 分辨率
B. 转换速度
C. 精度
D. 线性度

10、在光电子技术中，以下哪些器件是常见的？（ ）
A. 发光二极管
B. 激光二极管
C. 光电二极管
D. 太阳能电池

三、简答题（本大题共4个小题，共20分)
1、（本题5分）分析加法器和减法器的实现原理，包括半加器、全加器和超前进位加法器。

2、（本题5分）推导介质中电磁波的波动方程。

3、（本题5分）描述 PLA（可编程逻辑阵列）和 PAL（可编程阵列逻辑）的工作原理和编程方法。

4、（本题5分）化简逻辑函数 F(A,B,C,D) = Σm(0, 4, 5, 6, 9, 10, 13, 14) ，并用与非 - 与非表达式表示。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某工厂的电气设备接地系统出现问题，影响了设备的安全运行。请分析接地系统问题的原因，并提出解决措施，以确保设备的接地良好。

2、（本题10分）一个大型工厂的自动化生产线在运行中出现了设备卡顿现象。分析可能的原因，如机械故障、控制系统问题等，并提出解决措施。

3、（本题10分）一个太阳能光伏发电系统的发电量在一段时间内明显下降。请分析可能导致发电量降低的原因，如光伏板污染、阴影遮挡、逆变器故障、电池老化等，并提出提高光伏发电效率和系统可靠性的维护措施和技术改进方案。

第8页，共8页
