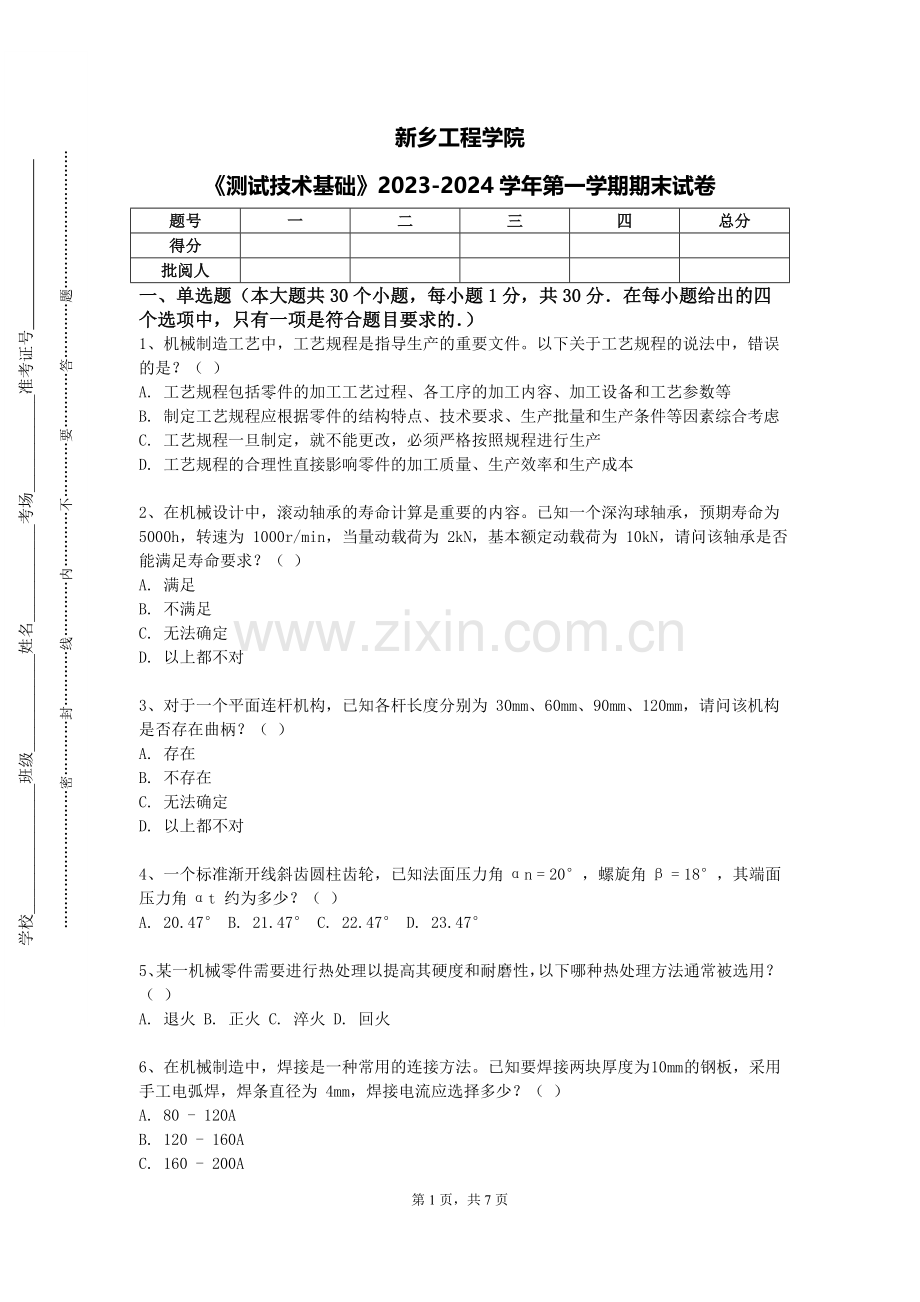

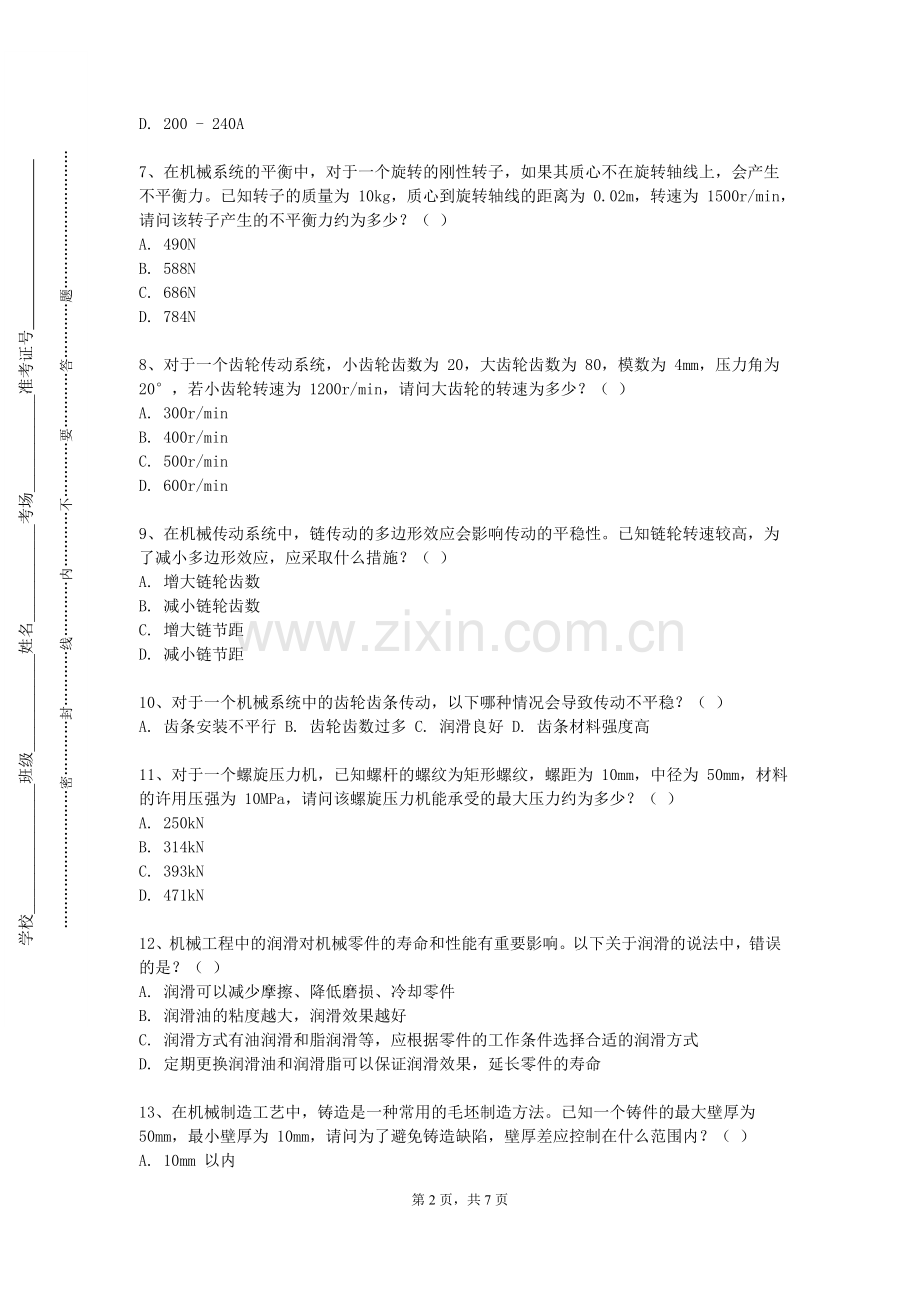

新乡工程学院《测试技术基础》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

新乡工程学院
《测试技术基础》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、机械制造工艺中，工艺规程是指导生产的重要文件。以下关于工艺规程的说法中，错误的是？（ ）
A. 工艺规程包括零件的加工工艺过程、各工序的加工内容、加工设备和工艺参数等
B. 制定工艺规程应根据零件的结构特点、技术要求、生产批量和生产条件等因素综合考虑
C. 工艺规程一旦制定，就不能更改，必须严格按照规程进行生产
D. 工艺规程的合理性直接影响零件的加工质量、生产效率和生产成本

2、在机械设计中，滚动轴承的寿命计算是重要的内容。已知一个深沟球轴承，预期寿命为 5000h，转速为 1000r/min，当量动载荷为 2kN，基本额定动载荷为 10kN，请问该轴承是否能满足寿命要求？（ ）
A. 满足
B. 不满足
C. 无法确定
D. 以上都不对

3、对于一个平面连杆机构，已知各杆长度分别为 30mm、60mm、90mm、120mm，请问该机构是否存在曲柄？（ ）
A. 存在
B. 不存在
C. 无法确定
D. 以上都不对

4、一个标准渐开线斜齿圆柱齿轮，已知法面压力角αn = 20°，螺旋角β = 18°，其端面压力角αt 约为多少？（ ）
A. 20.47° B. 21.47° C. 22.47° D. 23.47°

5、某一机械零件需要进行热处理以提高其硬度和耐磨性，以下哪种热处理方法通常被选用？（ ）
A. 退火 B. 正火 C. 淬火 D. 回火

6、在机械制造中，焊接是一种常用的连接方法。已知要焊接两块厚度为 10mm 的钢板，采用手工电弧焊，焊条直径为 4mm，焊接电流应选择多少？（ ）
A. 80 - 120A
B. 120 - 160A
C. 160 - 200A
D. 200 - 240A

7、在机械系统的平衡中，对于一个旋转的刚性转子，如果其质心不在旋转轴线上，会产生不平衡力。已知转子的质量为 10kg，质心到旋转轴线的距离为 0.02m，转速为 1500r/min，请问该转子产生的不平衡力约为多少？（ ）
A. 490N
B. 588N
C. 686N
D. 784N

8、对于一个齿轮传动系统，小齿轮齿数为 20，大齿轮齿数为 80，模数为 4mm，压力角为 20°，若小齿轮转速为 1200r/min，请问大齿轮的转速为多少？（ ）
A. 300r/min
B. 400r/min
C. 500r/min
D. 600r/min

9、在机械传动系统中，链传动的多边形效应会影响传动的平稳性。已知链轮转速较高，为了减小多边形效应，应采取什么措施？（ ）
A. 增大链轮齿数
B. 减小链轮齿数
C. 增大链节距
D. 减小链节距

10、对于一个机械系统中的齿轮齿条传动，以下哪种情况会导致传动不平稳？（ ）
A. 齿条安装不平行 B. 齿轮齿数过多 C. 润滑良好 D. 齿条材料强度高

11、对于一个螺旋压力机，已知螺杆的螺纹为矩形螺纹，螺距为 10mm，中径为 50mm，材料的许用压强为 10MPa，请问该螺旋压力机能承受的最大压力约为多少？（ ）
A. 250kN
B. 314kN
C. 393kN
D. 471kN

12、机械工程中的润滑对机械零件的寿命和性能有重要影响。以下关于润滑的说法中，错误的是？（ ）
A. 润滑可以减少摩擦、降低磨损、冷却零件
B. 润滑油的粘度越大，润滑效果越好
C. 润滑方式有油润滑和脂润滑等，应根据零件的工作条件选择合适的润滑方式
D. 定期更换润滑油和润滑脂可以保证润滑效果，延长零件的寿命

13、在机械制造工艺中，铸造是一种常用的毛坯制造方法。已知一个铸件的最大壁厚为 50mm，最小壁厚为 10mm，请问为了避免铸造缺陷，壁厚差应控制在什么范围内？（ ）
A. 10mm 以内
B. 20mm 以内
C. 30mm 以内
D. 40mm 以内

14、对于一个闭式硬齿面齿轮传动，在设计计算时，通常先按哪种强度进行设计？（ ）
A. 齿面接触疲劳强度
B. 齿根弯曲疲劳强度
C. 齿面胶合强度
D. 齿面磨损强度

15、某机械零件需要进行表面防腐处理，以下哪种方法成本较低且效果较好？（ ）
A. 电镀 B. 喷漆 C. 氧化处理 D. 磷化处理

16、在机械加工中，车削加工可以加工各种回转表面。已知车削一个外圆锥面，圆锥半角为 30°，小端直径为 40mm，长度为 100mm，请问大端直径约为多少？（ ）
A. 80mm
B. 92.3mm
C. 100mm
D. 112.3mm

17、在机械加工中，对于一个具有较高位置精度要求的孔系加工，以下哪种机床较为合适？（ ）
A. 普通车床 B. 铣床 C. 钻床 D. 加工中心

18、在机械设计中，为了防止螺纹连接松动，常采用多种防松措施。弹簧垫圈防松属于：（ ）
A. 摩擦防松 B. 机械防松 C. 永久防松 D. 以上都不是

19、机械原理中，机械效率是衡量机械性能的重要指标之一。以下关于机械效率的说法中，错误的是？（ ）
A. 机械效率是输出功与输入功之比
B. 机械效率总是小于 1，因为机械在工作过程中会有能量损失
C. 提高机械效率可以通过减小摩擦、降低运动副的质量等方法实现
D. 机械效率与机械的结构、工作条件和负载大小等因素无关

20、在机械加工中，为了提高生产效率，应采用哪种加工方法来加工平面？（ ）
A. 铣削 B. 磨削 C. 拉削 D. 刨削

21、在一个机械传动系统中，已知齿轮的齿数分别为 20 和 60 ，模数为 4mm ，则两齿轮的中心距为多少？（ ）
A. 160mm B. 240mm C. 320mm D. 400mm

22、在机械制造中，为了检测零件的内部缺陷，常用以下哪种无损检测方法？（ ）
A. 超声波检测 B. 磁粉检测 C. 渗透检测 D. 射线检测

23、在机械设计中，齿轮的失效形式有多种。以下关于齿轮失效形式的说法中，错误的是？（ ）
A. 齿轮的轮齿折断是最常见的失效形式之一，主要是由于过载或疲劳引起的
B. 齿面点蚀通常发生在闭式软齿面齿轮传动中，是由于接触应力过大引起的
C. 齿面磨损主要发生在开式齿轮传动中，与润滑条件和工作环境有关
D. 齿轮的塑性变形只会发生在软齿面齿轮中，硬齿面齿轮不会发生塑性变形

24、对于一个机械系统中的带传动，若要增大其传递的功率，以下哪种方法不可行？（ ）
A. 增加带的根数 B. 增大带轮直径 C. 提高带的速度 D. 减小中心距

25、在机械制造工艺中，对于一个需要进行表面淬火的零件，在淬火前常进行哪种预备热处理？（ ）
A. 退火 B. 正火 C. 调质 D. 时效处理

26、在一个气动系统中，要调节气缸的运动速度，除了节流阀还可以选用哪种元件？（ ）
A. 调速阀 B. 比例阀 C. 单向节流阀 D. 快速排气阀

27、机械设计中，轴是重要的零件之一。对于转轴、传动轴和心轴的分类，下列说法正确的是？（ ）
A. 转轴既承受弯矩又承受扭矩，传动轴只承受扭矩，心轴只承受弯矩
B. 转轴主要用于传递动力，心轴主要用于支撑旋转零件，传动轴没有特定的功能
C. 三种轴的分类主要根据轴的长度来确定
D. 转轴、传动轴和心轴在任何情况下都不能相互转换

28、对于一个需要传递较大扭矩的传动轴，在结构设计上应采取哪些措施来提高其扭转强度？（ ）
A. 增加轴的直径 B. 减小轴的长度 C. 采用空心轴 D. 以上都是

29、某机械零件需要进行渗碳处理，以提高其表面硬度和耐磨性。已知零件的材料为 20CrMnTi，渗碳层深度要求为 0.8 - 1.2mm，应选择哪种渗碳方法？（ ）
A. 气体渗碳 B. 液体渗碳 C. 固体渗碳 D. 离子渗碳

30、在机械设计中，对于一个承受不稳定冲击载荷的轴，一般应选用哪种材料？（ ）
A. 球墨铸铁 B. 灰铸铁 C. 铸钢 D. 锻钢

二、绘图题（本大题共5个小题，共25分)
1、（本题5分）设计一个简单的机械装置，用于实现间歇运动，绘制其装配图。

2、（本题5分）根据给定的尺寸和精度要求，绘制一个滚珠丝杠的装配图，包括丝杠、螺母、滚珠、支撑轴承等部件。

3、（本题5分）设计并绘制一个注塑成型机的注射油缸装配图，包括油缸体、活塞、活塞杆、密封件和进出油口，标注油缸的工作压力和行程。

4、（本题5分）按照给定的结构和尺寸，绘制一个齿轮轴类零件的零件图，包括主视图、剖面图和局部放大图，并标注尺寸、公差、表面粗糙度和技术要求。

5、（本题5分）绘制一个铣床升降台丝杠螺母机构的装配图，标注尺寸、配合及精度要求。

三、简答题（本大题共5个小题，共25分)
1、（本题5分）深入分析在机械制造工艺中，精密铸造的方法和特点，如熔模精密铸造、陶瓷型精密铸造等，以及在复杂零件制造中的应用。

2、（本题5分）阐述在机械加工中，离子束加工的原理和特点。离子束加工适用于哪些特殊材料和高精度零件的加工？

3、（本题5分）解释在机械制造中，如何进行模具的快速成型制造，如 3D 打印在模具制造中的应用。

4、（本题5分）解释在机械加工中，工艺系统的热变形对加工精度的影响，包括机床热变形、刀具热变形、工件热变形等，以及如何采取措施减少热变形的影响。

5、（本题5分）详细说明在机械制造中，先进制造技术（如快速成型技术、虚拟制造技术等）的概念、特点和应用领域。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）机械传动系统中的螺旋传动具有一定的特点。请分析螺旋传动的优缺点，并说明其适用范围。

2、（本题10分）在设计一个航空发动机的叶片时，需要考虑其空气动力学性能、强度和耐高温特性。请深入分析不同的叶片形状、材料和制造工艺对发动机性能的影响。

第7页，共7页
