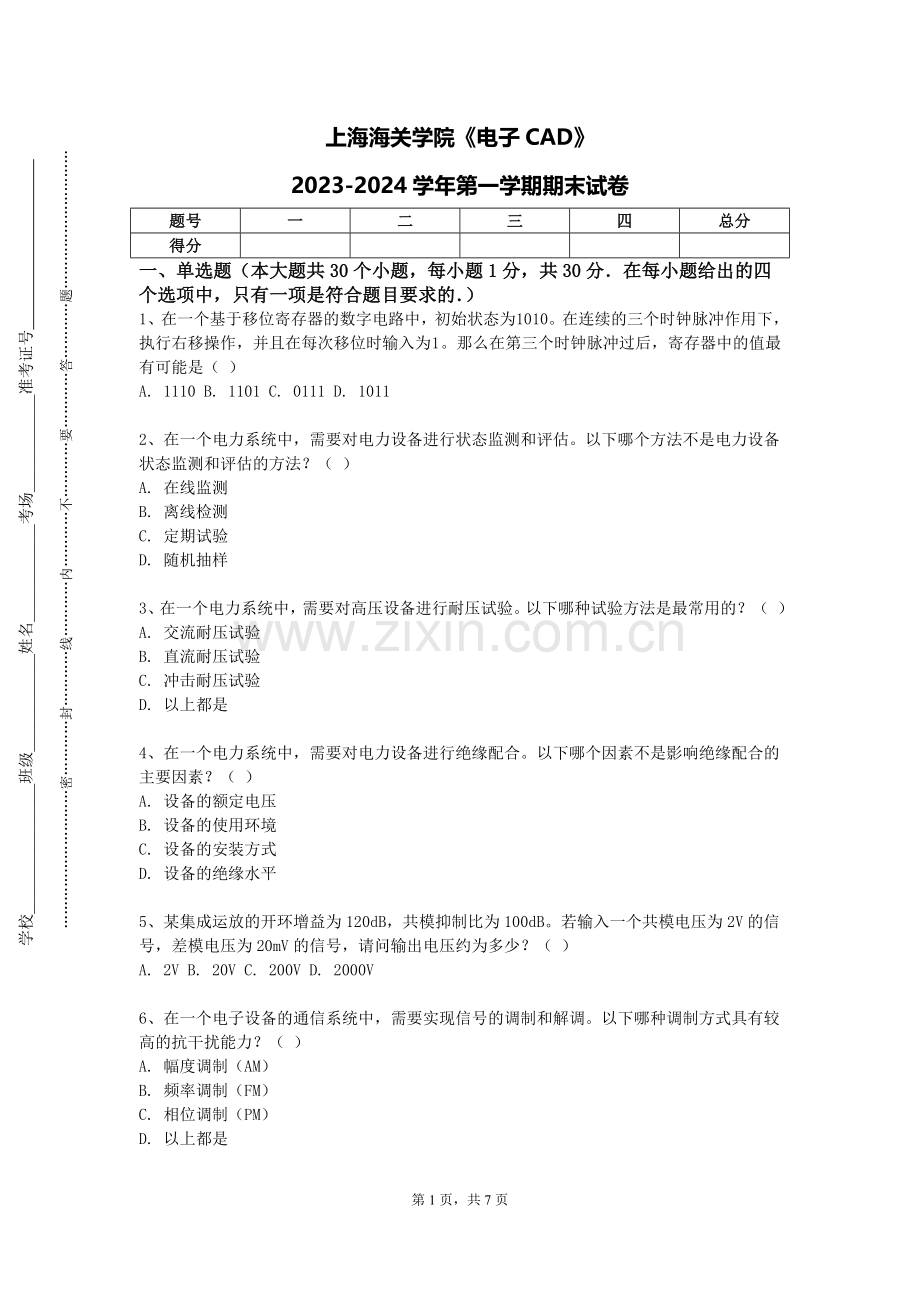

上海海关学院《电子CAD》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个基于移位寄存器的数字电路中，初始状态为 1010 。在连续的三个时钟脉冲作用下，执行右移操作，并且在每次移位时输入为 1 。那么在第三个时钟脉冲过后，寄存器中的值最有可能是（ ）
A. 1110 B. 1101 C. 0111 D. 1011

2、在一个电力系统中，需要对电力设备进行状态监测和评估。以下哪个方法不是电力设备状态监测和评估的方法？（ ）
A. 在线监测
B. 离线检测
C. 定期试验
D. 随机抽样

3、在一个电力系统中，需要对高压设备进行耐压试验。以下哪种试验方法是最常用的？（ ）
A. 交流耐压试验
B. 直流耐压试验
C. 冲击耐压试验
D. 以上都是

4、在一个电力系统中，需要对电力设备进行绝缘配合。以下哪个因素不是影响绝缘配合的主要因素？（ ）
A. 设备的额定电压
B. 设备的使用环境
C. 设备的安装方式
D. 设备的绝缘水平

5、某集成运放的开环增益为120dB，共模抑制比为100dB。若输入一个共模电压为2V的信号，差模电压为20mV的信号，请问输出电压约为多少？（ ）
A. 2V B. 20V C. 200V D. 2000V

6、在一个电子设备的通信系统中，需要实现信号的调制和解调。以下哪种调制方式具有较高的抗干扰能力？（ ）
A. 幅度调制（AM）
B. 频率调制（FM）
C. 相位调制（PM）
D. 以上都是

7、在一个电气火灾监控系统中，需要对电气线路的温度进行实时监测。以下哪种传感器可以用于检测电气线路的温度？（ ）
A. 热电偶
B. 热电阻
C. 红外传感器
D. 以上都是

8、在一个由集成运放构成的同相比例运算电路中，若反馈电阻短路，此时电路将变成：（ ）
A. 反相比例运算电路
B. 电压跟随器
C. 加法运算电路
D. 减法运算电路

9、在一个电力系统中，需要对电能进行计量和计费。以下哪种电能表不属于常用的电能表类型？（ ）
A. 机械式电能表
B. 电子式电能表
C. 智能电能表
D. 电流表

10、在一个复杂的数字电路系统中，包含多个逻辑门和集成电路芯片。当系统出现故障时，以下哪种方法最有助于快速定位故障点？（ ）
A. 逐个更换芯片进行测试
B. 使用逻辑分析仪观察信号波形
C. 凭借经验猜测故障位置
D. 对电路进行随机检查

11、在一个集成运放构成的迟滞比较器中，参考电压为±3V，反馈电阻为20kΩ，电阻为40kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. ±1V B. ±2V C. ±3V D. ±4V

12、在一个由集成运放构成的积分运算电路中，若输入为方波信号，经过一段时间后，输出信号将呈现为：（ ）
A. 三角波
B. 正弦波
C. 锯齿波
D. 矩形波

13、在一个由三极管构成的放大电路中，若静态工作点设置过低，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

14、在一个电子设备的通信接口中，需要实现数据的并行传输和接收。以下哪种通信协议通常被用于并行通信？（ ）
A. PCI
B. USB
C. RS232
D. RS485

15、在一个电气火灾监控系统中，需要对电气火灾隐患进行监测和预警。以下哪个参数不是电气火灾监控系统的监测参数？（ ）
A. 电流
B. 电压
C. 功率
D. 温度

16、对于一个共漏极放大电路，其输入电阻约为 10MΩ，输出电阻约为 1kΩ，电压增益约为 0.9。若输入信号源的内阻为 1MΩ，负载电阻为 10kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.09 B. 0.81 C. 0.9 D. 0.99

17、在一个电力系统中，需要对电力负荷进行管理和控制。以下哪种措施不是电力负荷管理和控制的常用措施？（ ）
A. 分时电价
B. 需求侧响应
C. 负荷预测
D. 增加发电容量

18、有一个由移位寄存器构成的串行 - 并行数据转换电路，若要将串行输入的 8 位数据转换为并行输出，需要多少个时钟脉冲？（ ）
A. 8 B. 16 C. 4 D. 不一定

19、数字电路中的计数器可以实现计数功能。对于一个模 10 的计数器，当计数到最大值后，下一个时钟脉冲到来时，计数器会回到什么状态？（ ）
A. 0
B. 1
C. 9
D. 随机状态

20、对于一个功率放大电路，在输出功率相同的情况下，乙类功放的效率比甲类功放：（ ）
A. 低
B. 高
C. 相同
D. 无法确定

21、在一个电气设备的选型过程中，需要考虑设备的额定电压、额定电流等参数。以下哪个因素不是影响设备选型的主要因素？（ ）
A. 设备的使用环境
B. 设备的安装方式
C. 设备的品牌和价格
D. 设备的功能和性能

22、在一个由 TTL 门电路组成的数字系统中，若电源电压为 5V，高电平的典型值为 3.6V，低电平的典型值为 0.3V。当输入电压为 2V 时，该输入被视为？（ ）
A. 高电平 B. 低电平 C. 不确定电平 D. 无效电平

23、在一个数字电子电路中，需要对计数器进行设计。以下哪种计数器具有可预置数的功能？（ ）
A. 同步计数器
B. 异步计数器
C. 可逆计数器
D. 十进制计数器

24、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 16 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

25、在一个由理想运放构成的减法运算电路中，两个输入电压分别为3V和2V，对应的输入电阻均为20kΩ，反馈电阻为40kΩ，那么输出电压约为多少？（ ）
A. 1V B. 2V C. 3V D. 4V

26、对于一个由三极管构成的射极跟随器，已知三极管的β = 80，基极电流 I B = 20μA，集电极电阻 R C = 1kΩ，电源电压 V CC = 12V，发射极电阻 R E = 1kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 10Ω B. 20Ω C. 50Ω D. 100Ω

27、已知一个数字系统的时钟频率为 200MHz，若要通过一个计数器产生一个周期为 10μs 的方波信号，计数器的模值应该是多少？（ ）
A. 2000 B. 20000 C. 200000 D. 2000000

28、在一个电气设备的控制系统中，需要对温度进行控制。除了采用热电偶和热电阻作为温度传感器外，还可以使用红外线传感器。红外线传感器具有非接触测量、响应速度快等优点，但也存在测量范围有限等缺点。以下关于红外线传感器的描述，正确的是（ ）
A. 适用于测量高温物体的温度
B. 测量精度不受环境温度影响
C. 对被测物体的表面状态不敏感
D. 可以实现远距离测量

29、一个正弦波振荡器由集成运放、电阻、电容组成，若要产生频率为 1kHz 的正弦波，电容值为 0.1μF，那么反馈电阻的值大约应为多少？（ ）
A. 15.9kΩ B. 31.8kΩ C. 63.6kΩ D. 127.2kΩ

30、在一个集成运放构成的乘法运算电路中，若两个输入信号分别为 2V 和 3V，则输出电压约为：（ ）
A. 6V
B. -6V
C. 5V
D. -5V

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、对于数字电路中的移位寄存器的应用，包括（ ）
A. 实现数据的串行 - 并行转换
B. 进行数据的移位运算
C. 构成环形计数器
D. 用于存储大量数据

2、在正弦波振荡器的起振过程中，以下哪些因素会影响起振速度？（ ）
A. 放大电路的增益 B. 选频网络的品质因数 C. 反馈网络的参数 D. 电源电压的稳定性

3、在研究电磁波与物质的相互作用时，以下哪些过程可能发生（ ）
A. 吸收 B. 折射 C. 反射 D. 散射

4、对于数字电路中的加法器，以下描述正确的是（ ）
A. 可以实现二进制数的相加
B. 有半加器和全加器之分
C. 可以通过级联实现多位加法
D. 其速度和位数有关

5、以下关于电力系统中的分布式电源的说法，正确的有（ ）
A. 包括太阳能发电、风力发电等
B. 可以提高供电可靠性
C. 对电网的稳定性有一定影响
D. 通常接入配电网

6、在集成运放的输入保护中，以下哪些措施可以防止输入过载？（ ）
A. 串联限流电阻 B. 并联限压二极管 C. 采用差分输入 D. 增加输入缓冲级

7、在电力系统的规划中，以下哪些因素会影响变电站的容量选择？（ ）
A. 负荷增长预测
B. 电源的接入容量
C. 电网的结构和可靠性要求
D. 环境和土地利用限制

8、对于数字电路中的时序逻辑电路的状态转换图，以下描述正确的是（ ）
A. 可以清晰地表示电路的状态转换关系
B. 有助于分析电路的功能
C. 可以用于设计电路
D. 是一种图形化的描述方式

9、在电力系统的运行中，以下哪些措施可以提高系统的可靠性？（ ）
A. 增加备用电源
B. 优化电网结构
C. 加强设备的维护管理
D. 提高操作人员的技能水平

10、在电气设备的布线中，应遵循哪些原则？
A. 横平竖直
B. 整齐美观
C. 强弱电分开
D. 尽量减少交叉

三、简答题（本大题共4个小题，共20分)
1、（本题5分）计算多级放大电路的总电压增益，已知各级的增益和输入输出电阻。

2、（本题5分）分析一个复杂的反馈放大电路的稳定性，并提出改善稳定性的措施。

3、（本题5分）分析数字电路中的毛刺现象及其产生原因。

4、（本题5分）分析电磁波在左手材料中的特殊性质。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某小区的智能门禁系统在使用过程中出现了卡片无法识别的问题。分析可能的原因，如卡片损坏、读卡器故障等，并提出解决措施。

2、（本题10分）在电气控制系统中，变频器的应用越来越广泛。请分析变频器的工作原理和可能出现的故障，如过流、过压、过热等，并提出故障诊断和解决方法。

3、（本题10分）一个工业生产过程中，电气设备的电磁干扰问题严重，影响了设备的正常运行。请分析电磁干扰的来源，并提出抑制电磁干扰的措施，以提高设备的抗干扰能力。
