明洞回填施工工艺

一 工艺概述
隧道工程要求结构具有良好稳定性、安全性，明洞回填施工直接影响以后隧道行车的安全性。在明洞衬砌、防水施工完毕后进行明洞逐层回填土施工。
隧道围岩岩质较差，且埋深较浅的隧道，设计为明洞施工时适用本工艺。
二 作业内容
1 纵向盲沟，反滤层施工；2 土石回填；3 黏土层封闭；4 洞顶浆砌片石砌筑。
三 施工准备
1 确定土料来源及各原材料的准备。
2 修好回填用道路。
3 机械、人员到位，并将分层填筑厚度刻度线标示于明洞混凝土上。
四 工艺及质量控制流程

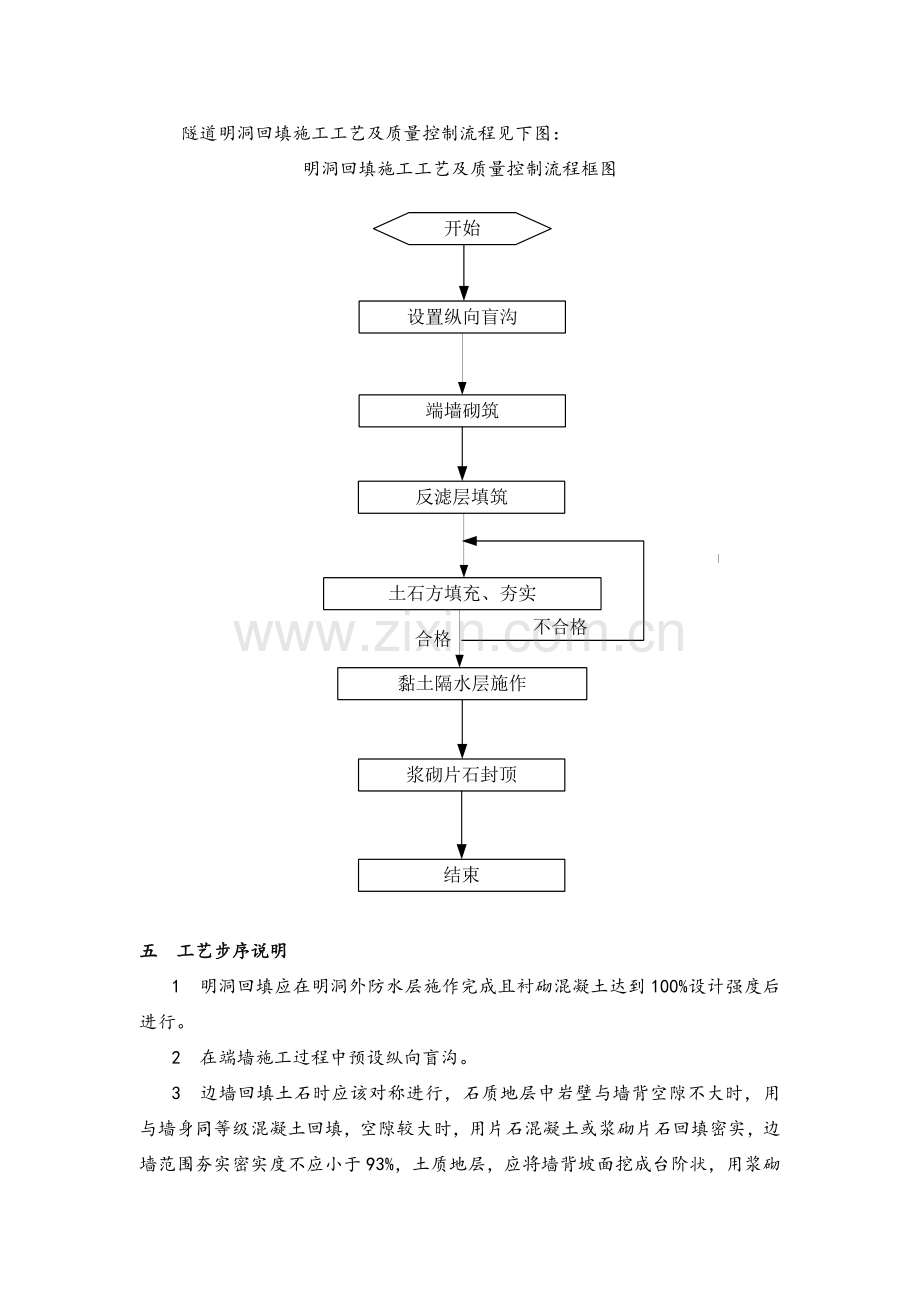

隧道明洞回填施工工艺及质量控制流程见下图：
明洞回填施工工艺及质量控制流程框图

五 工艺步序说明
1 明洞回填应在明洞外防水层施作完成且衬砌混凝土达到100%设计强度后进行。
2 在端墙施工过程中预设纵向盲沟。
3 边墙回填土石时应该对称进行，石质地层中岩壁与墙背空隙不大时，用与墙身同等级混凝土回填，空隙较大时，用片石混凝土或浆砌片石回填密实，边墙范围夯实密实度不应小于93%，土质地层，应将墙背坡面挖成台阶状，用浆砌片石砌筑：先将砌体的地方清扫干净，并用水湿润。采用的石材应质地坚实，无风化剥落的裂纹。施工砌筑时应采用铺浆法分层卧砌，上下错缝，内外搭砌，砌筑石料时一定要砂浆饱满。砂浆的配合比严格按试验室砂浆配合比通知单执行。隔天砌好的石砌体进行泼水养护，最好覆盖一层草包，以防水分流失。
4 明洞拱部回填土石方应从结构两侧分层、同时对称填筑并夯实，每层填筑厚度不大于0.3m，单层填方厚度不宜大于50cm。回填至与拱顶平齐后，再分层满铺至设计高度。明洞顶部回填厚度小于1m时运输车辆不可在明洞结构顶部行驶，用小推车人工运输进行操作。明洞回填土表面纵横向坡度可根据实际情况调整，不小于5%，以利于表面纵横向排水畅通。
5 拱背需作黏土隔水层时，隔水层应与边、仰坡搭接平顺、密封紧密，防止地表水下渗。
6 明洞回填完成后恢复原冲沟，并用M10浆砌片石铺砌隧道中线左右20m范围内上下游沟面，铺砌厚度根据设计而定，上下游均设垂裙。
7 明洞回填土石方至设计标高后，在黏土隔水层上部按设计进行浆砌片石砌筑封顶，以防地表水渗漏。
六 质量标准及检验方法
1 盲沟布置必须顺直，以便排水通畅。
2 明洞回填土石应两侧对称分层夯实，每层厚度不大于0.3m，两侧回填土面的高差不得大于0.5m。回填土的压实度满足设计要求。
3 明洞顶黏土层封闭必须密实，压实度必须合格。
4 洞顶浆砌片石砌筑砂浆必须饱满，无空隙等。
七 作业组织
1、明洞回填施工工艺劳动力组织见表2。
表2 明洞回填施工工艺每班劳动力组织表
工种名称
工序名称
普工
挖掘机司机
安全工
打夯工
运输司机
班长
合计
明洞回填
25
1
1
16
6
1
50
2、生产效率及材料消耗
根据现场人力、机具布置情况，进行合理优化，不断提高施工生产效率。
根据现场实际情况确定回填土石的材料消耗。
3、施工机械及工艺装备
隧道明洞回填施工的主要机械见表1
表1 隧道明洞回填施工的主要机械表
序号
名称
规格型号
数量
机械状况
1
履带式挖掘机
卡特320C
1
良好
2
日式振动冲击夯
/
4
良好
3
自卸车
东风8T
4
良好
4
砂浆搅拌机
/
2
良好
八 施工安全及环境保护
1 施工安全
施工作业前必须认真检查和处理支护作业区的危石，施工机具应布置在安全地带。
2 环境保护
1） 开始施工前，必须进行环境因素识别，确定重要环境因素，制定相应的管理方案。
2） 临时工程及现场布置应采取措施保护自然环境。
3） 隧道明洞回填后顶面应按设计进行复垦或绿化，坡脚进行防护，防止水土流失。
4） 在工程建设期应经常洒水保湿，减少由于汽车运输和刮风引起的道路扬尘。
九 成品保护
衬砌完成后及时回填，并尽早完成洞口及洞顶的绿化和防护工作，避免雨水冲刷。
十 质量记录
1 明洞回填检验批质量验收记录表 04010806
2 明洞防排水检验批质量验收记录表 04010805
