河南农业大学《机械设计基础（上）》2023-2024学年第一学期期末试卷.doc

自觉遵守考场纪律如考试作弊此答卷无效

密
封
线

河南农业大学

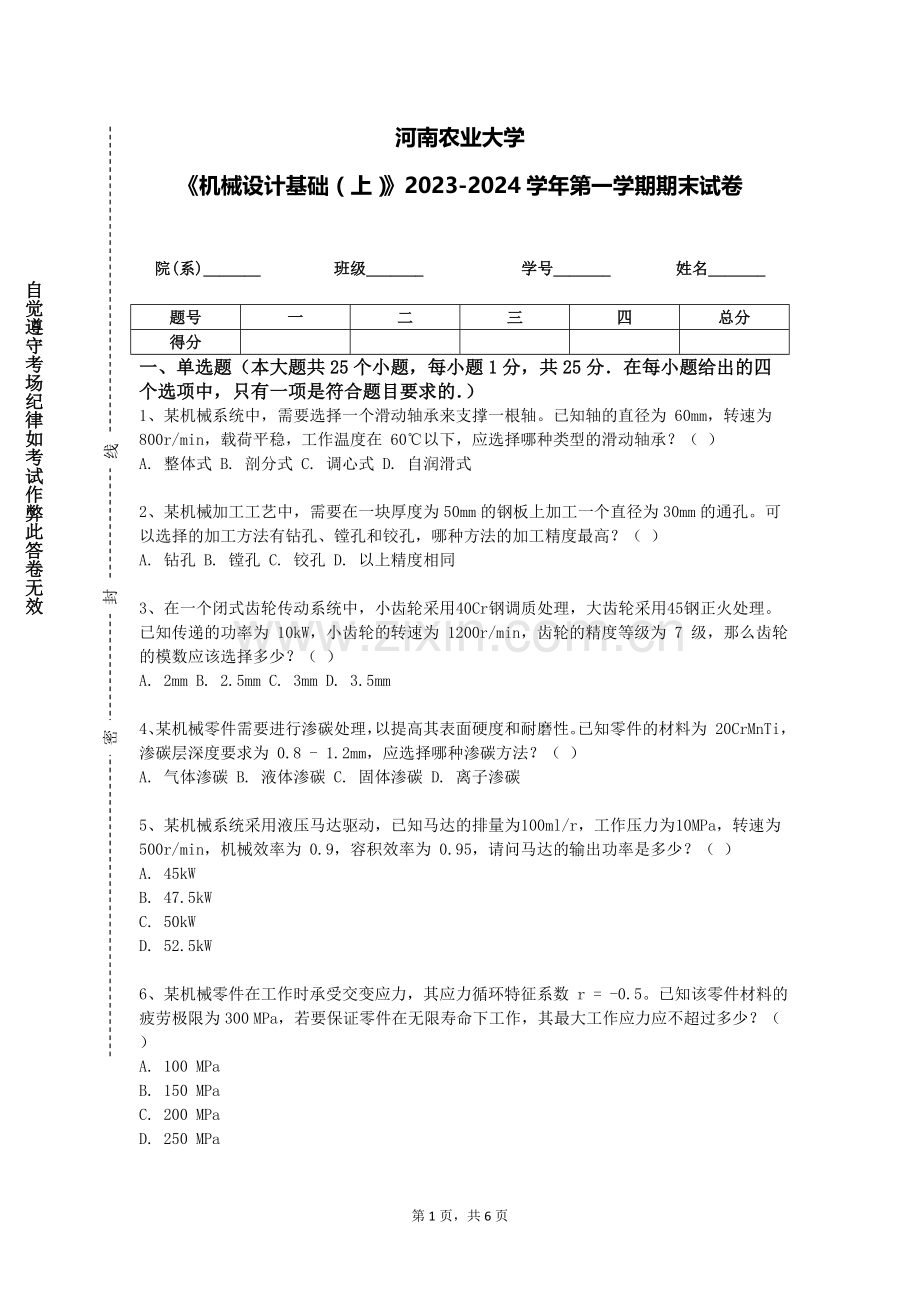

《机械设计基础（上）》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某机械系统中，需要选择一个滑动轴承来支撑一根轴。已知轴的直径为 60mm，转速为 800r/min，载荷平稳，工作温度在 60℃以下，应选择哪种类型的滑动轴承？（ ）
A. 整体式 B. 剖分式 C. 调心式 D. 自润滑式

2、某机械加工工艺中，需要在一块厚度为 50mm 的钢板上加工一个直径为 30mm 的通孔。可以选择的加工方法有钻孔、镗孔和铰孔，哪种方法的加工精度最高？（ ）
A. 钻孔 B. 镗孔 C. 铰孔 D. 以上精度相同

3、在一个闭式齿轮传动系统中，小齿轮采用 40Cr 钢调质处理，大齿轮采用 45 钢正火处理。已知传递的功率为 10kW，小齿轮的转速为 1200r/min，齿轮的精度等级为 7 级，那么齿轮的模数应该选择多少？（ ）
A. 2mm B. 2.5mm C. 3mm D. 3.5mm

4、某机械零件需要进行渗碳处理，以提高其表面硬度和耐磨性。已知零件的材料为 20CrMnTi，渗碳层深度要求为 0.8 - 1.2mm，应选择哪种渗碳方法？（ ）
A. 气体渗碳 B. 液体渗碳 C. 固体渗碳 D. 离子渗碳

5、某机械系统采用液压马达驱动，已知马达的排量为 100ml/r，工作压力为 10MPa，转速为 500r/min，机械效率为 0.9，容积效率为 0.95，请问马达的输出功率是多少？（ ）
A. 45kW
B. 47.5kW
C. 50kW
D. 52.5kW

6、某机械零件在工作时承受交变应力，其应力循环特征系数 r = -0.5。已知该零件材料的疲劳极限为 300 MPa，若要保证零件在无限寿命下工作，其最大工作应力应不超过多少？（ ）
A. 100 MPa
B. 150 MPa
C. 200 MPa
D. 250 MPa

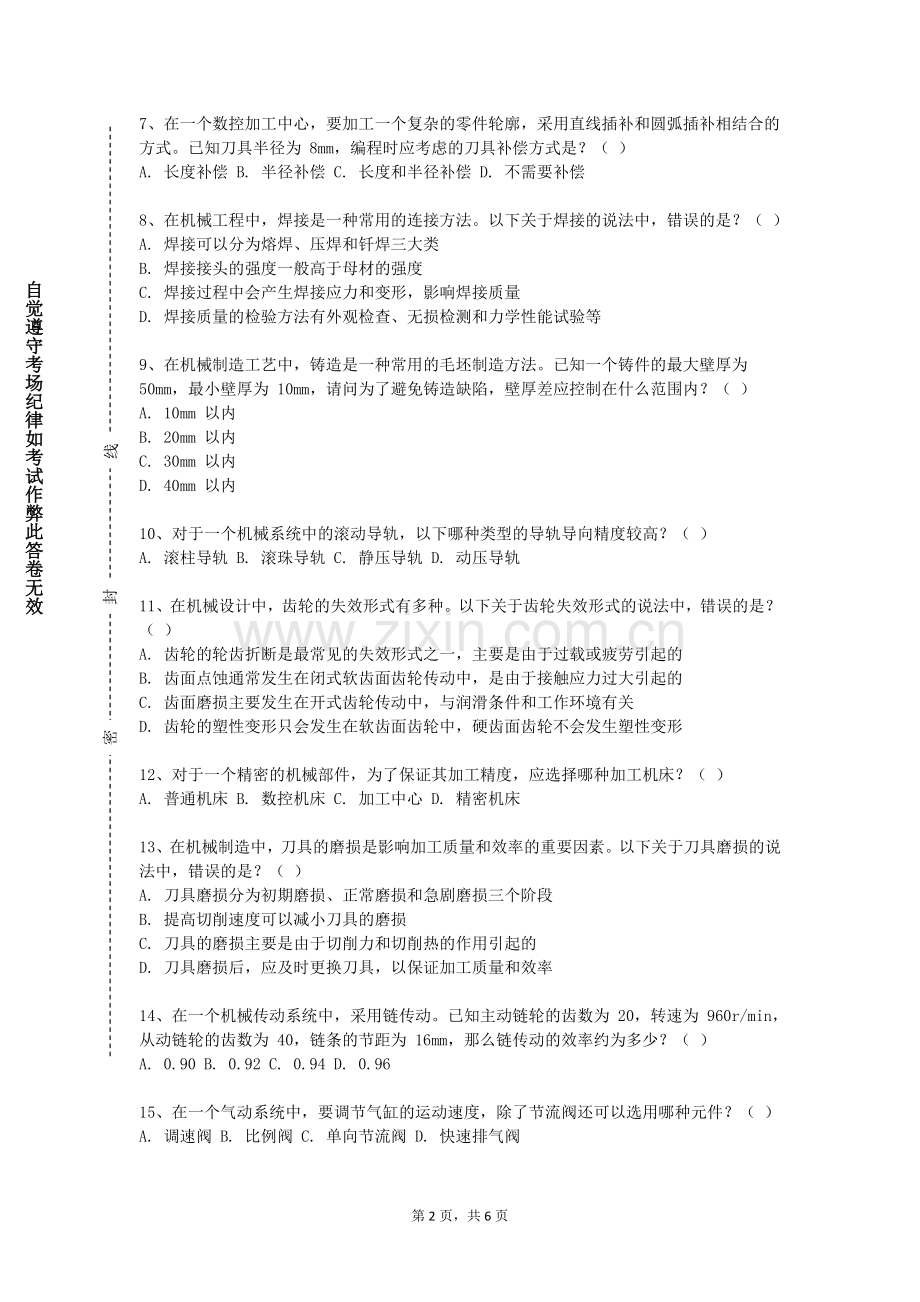

7、在一个数控加工中心，要加工一个复杂的零件轮廓，采用直线插补和圆弧插补相结合的方式。已知刀具半径为 8mm，编程时应考虑的刀具补偿方式是？（ ）
A. 长度补偿 B. 半径补偿 C. 长度和半径补偿 D. 不需要补偿

8、在机械工程中，焊接是一种常用的连接方法。以下关于焊接的说法中，错误的是？（ ）
A. 焊接可以分为熔焊、压焊和钎焊三大类
B. 焊接接头的强度一般高于母材的强度
C. 焊接过程中会产生焊接应力和变形，影响焊接质量
D. 焊接质量的检验方法有外观检查、无损检测和力学性能试验等

9、在机械制造工艺中，铸造是一种常用的毛坯制造方法。已知一个铸件的最大壁厚为 50mm，最小壁厚为 10mm，请问为了避免铸造缺陷，壁厚差应控制在什么范围内？（ ）
A. 10mm 以内
B. 20mm 以内
C. 30mm 以内
D. 40mm 以内

10、对于一个机械系统中的滚动导轨，以下哪种类型的导轨导向精度较高？（ ）
A. 滚柱导轨 B. 滚珠导轨 C. 静压导轨 D. 动压导轨

11、在机械设计中，齿轮的失效形式有多种。以下关于齿轮失效形式的说法中，错误的是？（ ）
A. 齿轮的轮齿折断是最常见的失效形式之一，主要是由于过载或疲劳引起的
B. 齿面点蚀通常发生在闭式软齿面齿轮传动中，是由于接触应力过大引起的
C. 齿面磨损主要发生在开式齿轮传动中，与润滑条件和工作环境有关
D. 齿轮的塑性变形只会发生在软齿面齿轮中，硬齿面齿轮不会发生塑性变形

12、对于一个精密的机械部件，为了保证其加工精度，应选择哪种加工机床？（ ）
A. 普通机床 B. 数控机床 C. 加工中心 D. 精密机床

13、在机械制造中，刀具的磨损是影响加工质量和效率的重要因素。以下关于刀具磨损的说法中，错误的是？（ ）
A. 刀具磨损分为初期磨损、正常磨损和急剧磨损三个阶段
B. 提高切削速度可以减小刀具的磨损
C. 刀具的磨损主要是由于切削力和切削热的作用引起的
D. 刀具磨损后，应及时更换刀具，以保证加工质量和效率

14、在一个机械传动系统中，采用链传动。已知主动链轮的齿数为 20，转速为 960r/min，从动链轮的齿数为 40，链条的节距为 16mm，那么链传动的效率约为多少？（ ）
A. 0.90 B. 0.92 C. 0.94 D. 0.96

15、在一个气动系统中，要调节气缸的运动速度，除了节流阀还可以选用哪种元件？（ ）
A. 调速阀 B. 比例阀 C. 单向节流阀 D. 快速排气阀

16、在设计一个齿轮传动系统时，已知输入功率为 10kW ，转速为 1440r/min ，传动比为 4 ，工作环境有冲击，应选择哪种类型的齿轮？（ ）
A. 直齿圆柱齿轮 B. 斜齿圆柱齿轮 C. 人字齿圆柱齿轮 D. 锥齿轮

17、在机械系统的可靠性设计中，可靠度是衡量系统可靠性的重要指标。若一个系统由两个相互独立的子系统组成，子系统的可靠度分别为 R1 和 R2 ，则整个系统的可靠度为：（ ）
A. R1 + R2
B. R1 × R2
C. 1 - (1 - R1 )(1 - R2 )
D. 以上都不是

18、在机械制造中，夹具是保证加工精度的重要工具。以下关于夹具的说法中，错误的是？（ ）
A. 夹具可以分为通用夹具和专用夹具，专用夹具适用于特定零件的加工
B. 夹具的主要组成部分有定位元件、夹紧装置、夹具体等
C. 夹具的设计应保证工件在加工过程中的定位准确、夹紧可靠
D. 夹具的精度对加工精度没有影响，只需要满足工件的装夹要求即可

19、在机械设计中，对于需要传递较大扭矩的轴，以下哪种轴的结构形式较为合适？（ ）
A. 实心轴 B. 空心轴 C. 阶梯轴 D. 光轴

20、在机械系统的故障诊断中，以下哪种方法常用于检测旋转零件的不平衡？（ ）
A. 振动分析 B. 温度检测 C. 噪声检测 D. 油液分析

21、某机械加工车间要加工一批零件，材料为 45 钢，硬度要求为 HRC40 - 45 ，以下哪种热处理工艺最合适？（ ）
A. 正火 B. 退火 C. 淬火 + 高温回火 D. 淬火 + 低温回火

22、在一个钻床加工过程中，要在一块钢板上钻一个直径为 10mm 的孔，材料为 Q235 钢，钻头的转速为 500r/min，进给量为 0.2mm/r，那么钻孔所需的时间大约是多少？（ ）
A. 1min B. 2min C. 3min D. 4min

23、在机械加工中，对于一个高精度的螺纹加工，以下哪种方法较为合适？（ ）
A. 车削 B. 铣削 C. 攻丝 D. 滚丝

24、某一机械结构需要进行锻造工艺，若要求锻件精度较高，应选择哪种锻造方法？（ ）
A. 自由锻造 B. 模型锻造 C. 胎膜锻造 D. 特种锻造

25、在机械加工中，为了提高生产效率和降低成本，常采用成组技术。以下哪个是成组技术的核心？（ ）
A. 零件分类编码 B. 成组工艺设计 C. 成组生产组织 D. 以上都是

二、简答题（本大题共4个小题，共20分)
1、（本题5分）在机械传动系统中，带传动的张紧方式有哪些？如何根据实际情况选择合适的张紧方式？

2、（本题5分）详细论述在机械制造中的材料成型技术，如铸造、锻造、焊接等，分析其工艺过程、优缺点和适用的零件类型。

3、（本题5分）深入分析在机械传动系统中，齿轮传动的失效形式和设计准则，如轮齿折断、齿面磨损等，以及如何根据传动功率、转速等参数进行齿轮的设计。

4、（本题5分）在机械精度设计中，说明尺寸公差和形位公差的关系，以及如何在设计中综合考虑两者以满足零件的功能要求。

三、分析题（本大题共5个小题，共25分)
1、（本题5分）在机械工程中，齿轮传动是一种常见的传动方式。请分析齿轮传动的优点和缺点，并举例说明其在实际工程中的应用。

2、（本题5分）机械设计中的优化设计在节能方面有哪些应用？请分析优化设计在节能机械设计中的方法和步骤。

3、（本题5分）在设计一个汽车底盘系统时，需要考虑悬挂系统、制动系统和转向系统的协同工作。请深入分析不同的设计方案对车辆操控性、舒适性和安全性的影响。

4、（本题5分）机械系统中的润滑对于减少摩擦、磨损和延长零件寿命起着关键作用。请分析不同润滑方式（如油润滑、脂润滑、固体润滑等）的特点和适用场合，以及如何根据工作条件选择合适的润滑剂和润滑装置。

5、（本题5分）机械制造中的表面处理技术可以提高零件的性能和寿命。请分析常见的表面处理方法及其作用。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）绘制一个磨床砂轮修整器的装配图，展示修整轮的安装和调整机构，标注修整精度和修整量。

2、（本题10分）设计并绘制一个食品包装机械中的封口模具装配图。

3、（本题10分）绘制一个压力机机身的零件图，标注尺寸、形位公差、粗糙度及加强筋布置。

第6页，共6页
