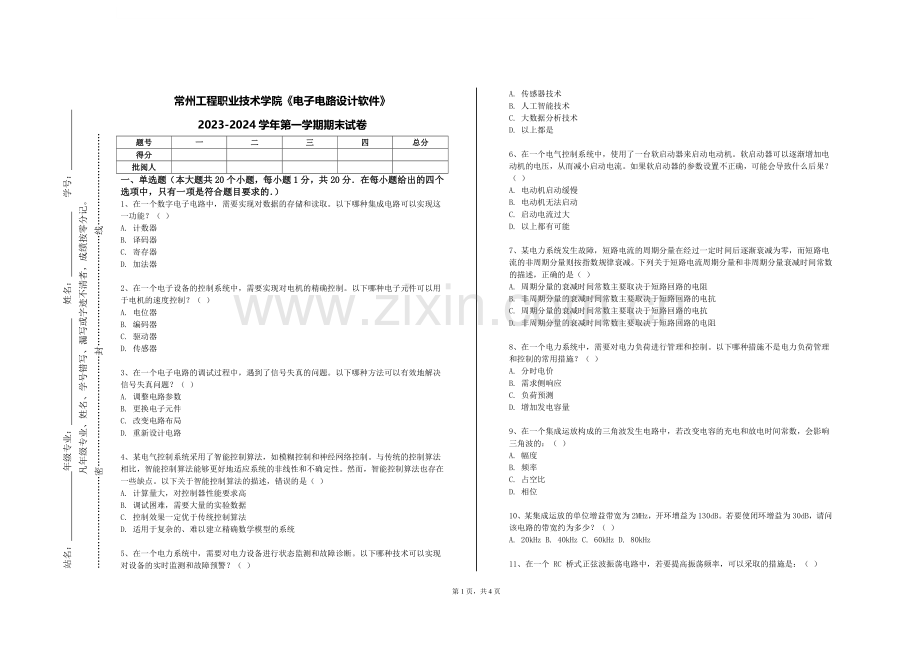

常州工程职业技术学院《电子电路设计软件》2023-2024学年第一学期期末试卷.doc

站名： 年级专业： 姓名： 学号：
凡年级专业、姓名、学号错写、漏写或字迹不清者，成绩按零分记。
…………………………密………………………………封………………………………线…………………………

常州工程职业技术学院《电子电路设计软件》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个数字电子电路中，需要实现对数据的存储和读取。以下哪种集成电路可以实现这一功能？（ ）
A. 计数器
B. 译码器
C. 寄存器
D. 加法器

2、在一个电子设备的控制系统中，需要实现对电机的精确控制。以下哪种电子元件可以用于电机的速度控制？（ ）
A. 电位器
B. 编码器
C. 驱动器
D. 传感器

3、在一个电子电路的调试过程中，遇到了信号失真的问题。以下哪种方法可以有效地解决信号失真问题？（ ）
A. 调整电路参数
B. 更换电子元件
C. 改变电路布局
D. 重新设计电路

4、某电气控制系统采用了智能控制算法，如模糊控制和神经网络控制。与传统的控制算法相比，智能控制算法能够更好地适应系统的非线性和不确定性。然而，智能控制算法也存在一些缺点。以下关于智能控制算法的描述，错误的是（ ）
A. 计算量大，对控制器性能要求高
B. 调试困难，需要大量的实验数据
C. 控制效果一定优于传统控制算法
D. 适用于复杂的、难以建立精确数学模型的系统

5、在一个电力系统中，需要对电力设备进行状态监测和故障诊断。以下哪种技术可以实现对设备的实时监测和故障预警？（ ）
A. 传感器技术
B. 人工智能技术
C. 大数据分析技术
D. 以上都是

6、在一个电气控制系统中，使用了一台软启动器来启动电动机。软启动器可以逐渐增加电动机的电压，从而减小启动电流。如果软启动器的参数设置不正确，可能会导致什么后果？（ ）
A. 电动机启动缓慢
B. 电动机无法启动
C. 启动电流过大
D. 以上都有可能

7、某电力系统发生故障，短路电流的周期分量在经过一定时间后逐渐衰减为零，而短路电流的非周期分量则按指数规律衰减。下列关于短路电流周期分量和非周期分量衰减时间常数的描述，正确的是（ ）
A. 周期分量的衰减时间常数主要取决于短路回路的电阻
B. 非周期分量的衰减时间常数主要取决于短路回路的电抗
C. 周期分量的衰减时间常数主要取决于短路回路的电抗
D. 非周期分量的衰减时间常数主要取决于短路回路的电阻

8、在一个电力系统中，需要对电力负荷进行管理和控制。以下哪种措施不是电力负荷管理和控制的常用措施？（ ）
A. 分时电价
B. 需求侧响应
C. 负荷预测
D. 增加发电容量

9、在一个集成运放构成的三角波发生电路中，若改变电容的充电和放电时间常数，会影响三角波的：（ ）
A. 幅度
B. 频率
C. 占空比
D. 相位

10、某集成运放的单位增益带宽为2MHz，开环增益为130dB。若要使闭环增益为30dB，请问该电路的带宽约为多少？（ ）
A. 20kHz B. 40kHz C. 60kHz D. 80kHz

11、在一个 RC 桥式正弦波振荡电路中，若要提高振荡频率，可以采取的措施是：（ ）
A. 增大 R 的值
B. 增大 C 的值
C. 减小 R 的值
D. 减小 C 的值

12、某电力用户的用电设备主要为异步电动机和照明灯具。异步电动机的启动电流较大，会对电力系统造成冲击。为了减小这种冲击，下列措施中有效的是（ ）
A. 采用软启动装置
B. 增加供电线路的电阻
C. 降低电源电压
D. 减少照明灯具的数量

13、在一个由触发器和逻辑门组成的时序电路中，若触发器的时钟信号存在抖动，可能会对电路的工作产生什么影响？（ ）
A. 输出不稳定 B. 功能错误 C. 速度下降 D. 以上都有可能

14、在一个电力系统中，需要对高压设备进行耐压试验。以下哪种试验方法是最常用的？（ ）
A. 交流耐压试验
B. 直流耐压试验
C. 冲击耐压试验
D. 以上都是

15、考虑一个同步时序电路，其时钟频率为 50MHz，若要在 1μs 内完成一个特定的操作，至少需要多少个时钟周期？（ ）
A. 20 B. 50 C. 200 D. 500

16、一个共集电极放大电路，其输入电阻约为 1kΩ，输出电阻约为 100Ω，电压增益约为 0.99。若输入信号源的内阻为 500Ω，负载电阻为 1kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.5 B. 0.9 C. 0.95 D. 0.99

17、在一个电子设备的控制系统中，需要实现对电机的正反转控制。以下哪种电子元件可以用于电机的正反转控制？（ ）
A. 继电器
B. 接触器
C. 三极管
D. 二极管

18、在一个智能电网中，需要实现对电力负荷的智能管理。以下哪种技术可以实现对负荷的实时监测和控制？（ ）
A. 高级计量体系（AMI）
B. 分布式能源管理系统（DERMS）
C. 需求响应（DR）技术
D. 以上都是

19、在电动力学中，考虑一个无限长直导线，通有恒定电流。已知在距离导线为 r 处的磁感应强度为 B，若电流增大为原来的 2 倍，同时距离导线增大为原来的 3 倍，此时该处的磁感应强度变为：（ ）
A. 2B/9
B. 2B/3
C. 6B
D. 9B/2

20、在一个工业自动化控制系统中，需要对电机的转速进行精确控制。以下哪种控制方式最适合用于这种场景？（ ）
A. 开环控制
B. 闭环控制
C. 模糊控制
D. 神经网络控制

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、对于数字系统的接口电路，以下哪些功能是常见的？（ ）
A. 电平转换 B. 数据缓冲 C. 信号隔离 D. 时钟同步

2、在三相异步电动机的正反转控制电路中，为了避免相间短路，通常采取哪些措施？
A. 采用接触器联锁
B. 采用按钮联锁
C. 采用机械联锁
D. 采用时间继电器延时

3、对于电子电路的调试，以下哪些工具是常用的？（ ）
A. 示波器
B. 逻辑分析仪
C. 频谱分析仪
D. 信号源

4、对于数字系统中的传感器接口电路，以下哪些功能是常见的？（ ）
A. 信号放大 B. 信号滤波 C. 模数转换 D. 数据缓存

5、在电气设备的接地系统中，常见的接地类型有哪些？
A. 工作接地
B. 保护接地
C. 防雷接地
D. 防静电接地

6、在数字电路中，以下哪些因素会影响逻辑门的输出电平？（ ）
A. 音频处理 B. 图像处理 C. 通信系统 D. 控制系统

7、在模拟乘法器的性能优化中，以下哪些方面可以改进？（ ）
A. 提高输入动态范围 B. 降低非线性失真 C. 增加工作频率范围 D. 减小温度漂移

8、以下属于电力系统安全防护措施的有（ ）
A. 防火墙
B. 加密技术
C. 身份认证
D. 入侵检测系统

9、以下关于数字信号的特点，哪些描述是准确的？（ ）
A. 只有离散的数值 B. 抗干扰能力强 C. 便于存储和处理 D. 传输过程中容易失真

10、以下关于电磁波在不均匀介质中的传播，正确的是（ ）
A. 会发生折射和反射 B. 路径可能弯曲 C. 速度不均匀 D. 频率不变

11、在数字电路中，以下哪些是常见的数制？（ ）
A. 二进制 B. 八进制 C. 十进制 D. 十六进制

12、以下关于电磁波的极化匹配，说法准确的有（ ）
A. 可以提高接收效率 B. 与发射和接收天线的极化方式有关 C. 对于线极化波较为重要 D. 对圆极化波不重要

13、在数字电路的时序分析中，需要考虑的因素包括（ ）
A. 时钟信号的周期和占空比
B. 触发器的建立时间和保持时间
C. 信号的传输延迟
D. 电路的工作频率

14、在集成运放的非线性应用中，以下哪些电路是常见的？（ ）
A. 电压比较器 B. 方波发生器 C. 三角波发生器 D. 锯齿波发生器

15、以下属于数字电路中常见的接口标准的有（ ）
A. PCI 总线
B. USB 接口
C. RS - 232 接口
D. SPI 接口

三、简答题（本大题共6个小题，共30分)
1、（本题5分）用硬件描述语言实现一个能实现 4 位二进制数加法和减法的运算电路。

2、（本题5分）比较逐次逼近型A/D转换器和双积分型A/D转换器的优缺点。

3、（本题5分）说明同步时序电路和异步时序电路的差异，以及各自的优缺点。

4、（本题5分）研究集成运放构成的比较器在实际应用中的干扰和抗干扰措施。

5、（本题5分）阐述电力系统中的储能技术有哪些类型？各有什么特点？

6、（本题5分）简述电磁波在超材料中的应用。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）一家工厂的电气开关柜内的断路器频繁跳闸，影响生产线正常运行。经过对断路器参数、负载电流和短路故障的排查，发现是断路器选型不当、负载过载以及存在短路隐患等原因引起的。请详细分析这些问题，并提出更换断路器、优化负载分配和排除短路故障的具体措施。

2、（本题10分）新能源汽车的电机驱动系统是核心部件之一。请分析电机驱动系统的组成和工作原理，阐述其在新能源汽车中的性能要求和发展趋势。

第4页，共4页
