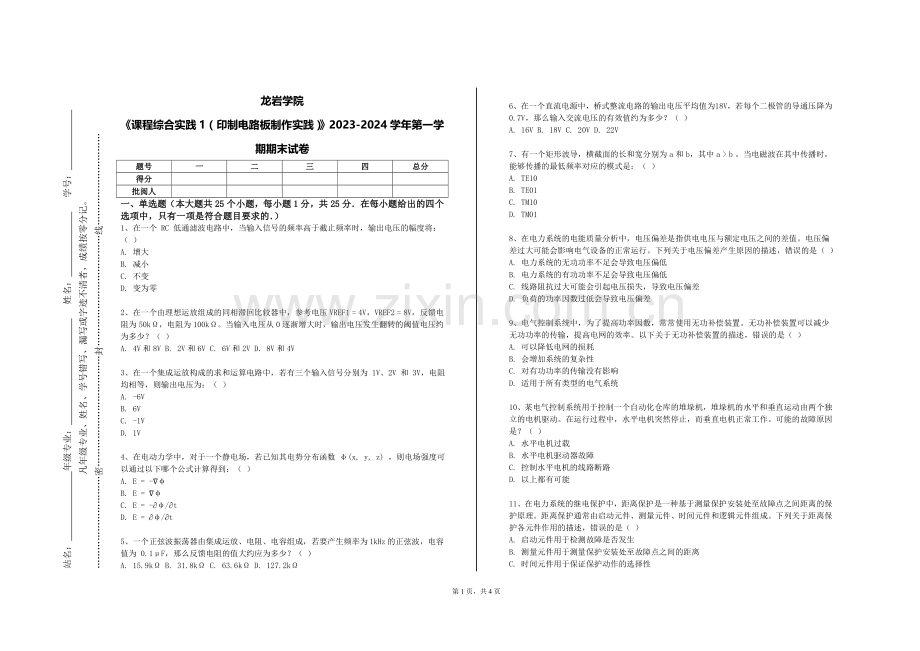

龙岩学院
《课程综合实践1（印制电路板制作实践）》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个 RC 低通滤波电路中，当输入信号的频率高于截止频率时，输出电压的幅度将：（ ）
A. 增大
B. 减小
C. 不变
D. 变为零

2、在一个由理想运放组成的同相滞回比较器中，参考电压VREF1 = 4V，VREF2 = 8V，反馈电阻为50kΩ，电阻为100kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. 4V和8V B. 2V和6V C. 6V和2V D. 8V和4V

3、在一个集成运放构成的求和运算电路中，若有三个输入信号分别为 1V、2V 和 3V，电阻均相等，则输出电压为：（ ）
A. -6V
B. 6V
C. -1V
D. 1V

4、在电动力学中，对于一个静电场，若已知其电势分布函数 φ(x, y, z) ，则电场强度可以通过以下哪个公式计算得到：（ ）
A. E = -∇φ
B. E = ∇φ
C. E = -∂φ/∂t
D. E = ∂φ/∂t

5、一个正弦波振荡器由集成运放、电阻、电容组成，若要产生频率为 1kHz 的正弦波，电容值为 0.1μF，那么反馈电阻的值大约应为多少？（ ）
A. 15.9kΩ B. 31.8kΩ C. 63.6kΩ D. 127.2kΩ

6、在一个直流电源中，桥式整流电路的输出电压平均值为 18V，若每个二极管的导通压降为 0.7V，那么输入交流电压的有效值约为多少？（ ）
A. 16V B. 18V C. 20V D. 22V

7、有一个矩形波导，横截面的长和宽分别为 a 和 b，其中 a > b 。当电磁波在其中传播时，能够传播的最低频率对应的模式是：（ ）
A. TE10
B. TE01
C. TM10
D. TM01

8、在电力系统的电能质量分析中，电压偏差是指供电电压与额定电压之间的差值。电压偏差过大可能会影响电气设备的正常运行。下列关于电压偏差产生原因的描述，错误的是（ ）
A. 电力系统的无功功率不足会导致电压偏低
B. 电力系统的有功功率不足会导致电压偏低
C. 线路阻抗过大可能会引起电压损失，导致电压偏差
D. 负荷的功率因数过低会导致电压偏差

9、电气控制系统中，为了提高功率因数，常常使用无功补偿装置。无功补偿装置可以减少无功功率的传输，提高电网的效率。以下关于无功补偿装置的描述，错误的是（ ）
A. 可以降低电网的损耗
B. 会增加系统的复杂性
C. 对有功功率的传输没有影响
D. 适用于所有类型的电气系统

10、某电气控制系统用于控制一个自动化仓库的堆垛机，堆垛机的水平和垂直运动由两个独立的电机驱动。在运行过程中，水平电机突然停止，而垂直电机正常工作。可能的故障原因是？（ ）
A. 水平电机过载
B. 水平电机驱动器故障
C. 控制水平电机的线路断路
D. 以上都有可能

11、在电力系统的继电保护中，距离保护是一种基于测量保护安装处至故障点之间距离的保护原理。距离保护通常由启动元件、测量元件、时间元件和逻辑元件组成。下列关于距离保护各元件作用的描述，错误的是（ ）
A. 启动元件用于检测故障是否发生
B. 测量元件用于测量保护安装处至故障点之间的距离
C. 时间元件用于保证保护动作的选择性
D. 逻辑元件用于判断故障的类型和方向

12、数字电路中的比较器可以比较两个输入信号的大小。对于一个 4 位比较器，当两个输入均为 1010 时，输出结果是什么？（ ）
A. 相等
B. 大于
C. 小于
D. 不确定

13、对于一个采用同步清零方式的计数器，在计数过程中，若在清零信号有效时同时有计数脉冲输入，那么计数器的状态会怎样变化？（ ）
A. 立即清零 B. 完成当前计数后清零 C. 保持不变 D. 不确定

14、在一个复杂的电子电路系统中，有多个不同功能的集成电路芯片。当其中一个芯片出现故障时，可能会影响整个系统的正常运行。以下哪种方法可以较为准确地定位故障芯片？（ ）
A. 逐个更换芯片进行测试
B. 使用示波器观察电路信号
C. 用万用表测量各芯片引脚电压
D. 凭经验判断故障芯片位置

15、在一个由三极管构成的共基极放大电路中，已知三极管的β = 100，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，电源电压 V CC = 12V，基极电流 I B = 20μA。忽略三极管的饱和压降，请问该电路的电压增益约为多少？（ ）
A. -50 B. -100 C. 50 D. 100

16、在一个 RC 高通滤波电路中，当输入信号的频率低于截止频率时，输出电压的幅度将：（ ）
A. 增大
B. 减小
C. 不变
D. 变为零

17、在一个数字系统中，使用 PAL（可编程阵列逻辑）实现一个 4 输入、2 输出的逻辑函数，若输入信号分别为 A、B、C、D，输出为 Y1 和 Y2 ，逻辑函数为 Y1 = A·B + C·D ，Y2 = A⊕B ，那么 PAL 的编程应该如何进行？（ ）
A. 按照特定的编程规则
B. 无法通过 PAL 实现
C. 编程方式取决于其他因素
D. 以上都不对

18、一个电气控制系统中，使用了一台变压器将 220V 交流电压降压为 12V 交流电压。若变压器的初级绕组匝数为 1100 匝，次级绕组匝数应为多少？（ ）
A. 60 匝
B. 120 匝
C. 240 匝
D. 360 匝

19、在一个电力系统中，需要对电力负荷进行管理和控制。以下哪种措施不是电力负荷管理和控制的常用措施？（ ）
A. 分时电价
B. 需求侧响应
C. 负荷预测
D. 增加发电容量

20、在一个多级放大电路中，前级的输出电阻为 500Ω，后级的输入电阻为 5kΩ，若前级的电压增益为 20，后级的电压增益为 50，那么总的电压增益约为多少？（ ）
A. 100 B. 500 C. 1000 D. 5000

21、某电气控制系统用于控制电梯的运行，电梯的上升和下降由电动机通过曳引轮和钢丝绳实现。若电动机的制动装置出现故障，无法正常制动，在电梯满载上升时突然断电，会发生什么危险情况？（ ）
A. 电梯缓慢下降
B. 电梯急速下降
C. 电梯停在原处
D. 电梯上升到顶部

22、在一个电子设备的电源电路中，需要防止过压和过流。以下哪种电子元件可以用于防止过压和过流？（ ）
A. 压敏电阻
B. 保险丝
C. 二极管
D. 三极管

23、在一个电气设备的启动控制电路中，采用了降压启动的方式，如星三角降压启动。这种启动方式可以有效地降低电机启动时的电流，减小对电网的冲击。但在切换到全压运行时，可能会产生较大的电流冲击。以下关于星三角降压启动的说法，正确的是（ ）
A. 适用于所有类型的电机
B. 切换过程平稳，无电流冲击
C. 启动转矩较小，不适合重载启动
D. 节能效果明显，降低运行成本

24、考虑一个计数器电路，其计数范围是从 0 到 15，采用 4 位二进制编码。当计数器处于状态 1010 时，再输入一个时钟脉冲，计数器将变为多少？（ ）
A. 1011 B. 0000 C. 1010 D. 0001

25、在一个集成运放构成的低通滤波电路中，若增大电容的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在电子电路的稳定性分析中，以下哪些方法是常用的？（ ）
A. 波特图法
B. 根轨迹法
C. 奈奎斯特稳定判据
D. 劳斯稳定判据

2、在电力系统的防雷保护中，常用的防雷装置有（ ）
A. 避雷针
B. 避雷线
C. 避雷器
D. 接地装置

3、对于电子系统中的音频编解码技术，以下哪些标准是常见的？（ ）
A. MP3
B. AAC
C. WAV
D. FLAC

4、以下关于电力系统中的微电网的特点，正确的有（ ）
A. 规模较小
B. 可以独立运行
C. 通常包含多种分布式电源
D. 与大电网连接灵活

5、在模拟电路的故障检测中，以下哪些仪器是常用的？（ ）
A. 示波器 B. 万用表 C. 信号源 D. 频谱分析仪

6、数字电路中的三态门可以实现（ ）
A. 高电平输出
B. 低电平输出
C. 高阻态输出
D. 脉冲输出

7、在数字电路中，以下哪些因素会影响系统的稳定性？（ ）
A. 电源噪声 B. 电磁干扰 C. 逻辑竞争 D. 时钟抖动

8、对于锁相环电路，以下哪些部分是其主要组成？（ ）
A. 鉴相器
B. 环路滤波器
C. 压控振荡器
D. 放大器

9、在电力系统的无功优化中，目标函数通常包括（ ）
A. 网损最小
B. 投资成本最低
C. 电压质量最优
D. 无功补偿设备安装量最少

10、在数字电路中，以下哪些技术可以提高电路的集成度？（ ）
A. 芯片制造工艺的改进 B. 采用先进的封装技术 C. 优化电路设计 D. 减少外部引脚数量

三、简答题（本大题共5个小题，共25分)
1、（本题5分）解释电力系统中的电力区块链技术的应用潜力和挑战。

2、（本题5分）说明时变电磁场中位移电流的概念和物理意义。

3、（本题5分）画出JK触发器的逻辑符号和状态转换图，并说明其触发方式。

4、（本题5分）阐述在数字系统中如何进行数据的异步传输电路设计。

5、（本题5分）分析电力系统中的分布式电源对配电网的影响。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某城市的地铁牵引供电系统采用了直流供电方式，在运行中存在杂散电流腐蚀轨道和周边金属设施的问题。请分析杂散电流产生的原因和危害，并提出有效的防护和监测措施。

2、（本题10分）在一个电动汽车充电站中，多个充电桩同时工作时，电网电压出现明显下降。请分析可能的原因，如充电桩功率过大、电网容量不足、线路阻抗过大、无功补偿不足等，并探讨如何解决电压下降问题，如升级电网、优化充电桩布局、增加无功补偿设备等。

3、（本题10分）在一个智能电网中，需求响应项目实施效果不理想，用户参与度不高。请分析可能的原因，如激励机制不足、用户认知度低、技术实现复杂等，并提出改进需求响应项目的策略，如优化激励政策、加强宣传推广、简化技术方案等。
