河北工程大学《农业装备控制工程基础》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

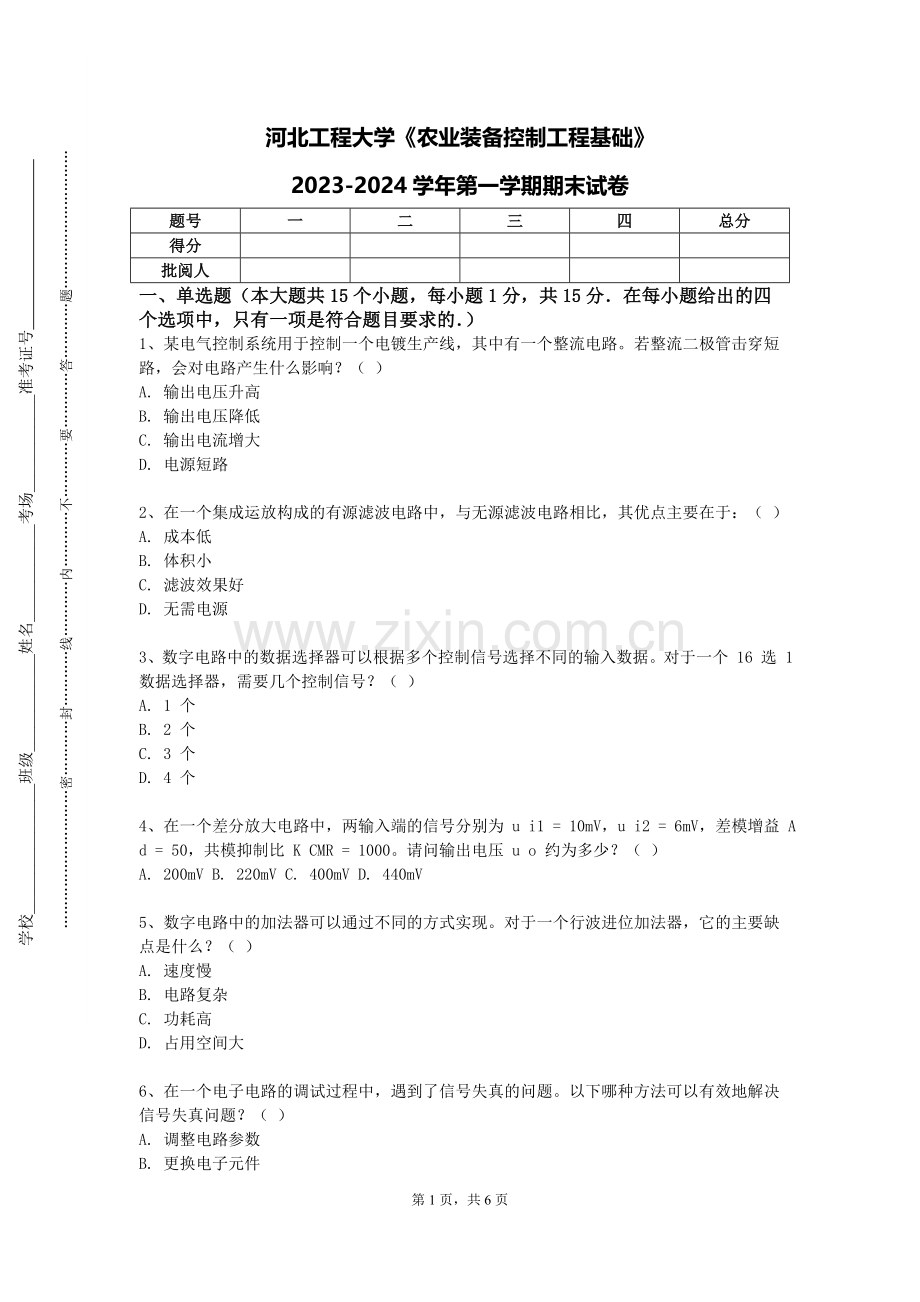

河北工程大学《农业装备控制工程基础》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、某电气控制系统用于控制一个电镀生产线，其中有一个整流电路。若整流二极管击穿短路，会对电路产生什么影响？（ ）
A. 输出电压升高
B. 输出电压降低
C. 输出电流增大
D. 电源短路

2、在一个集成运放构成的有源滤波电路中，与无源滤波电路相比，其优点主要在于：（ ）
A. 成本低
B. 体积小
C. 滤波效果好
D. 无需电源

3、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 16 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

4、在一个差分放大电路中，两输入端的信号分别为 u i1 = 10mV，u i2 = 6mV，差模增益 A d = 50，共模抑制比 K CMR = 1000。请问输出电压 u o 约为多少？（ ）
A. 200mV B. 220mV C. 400mV D. 440mV

5、数字电路中的加法器可以通过不同的方式实现。对于一个行波进位加法器，它的主要缺点是什么？（ ）
A. 速度慢
B. 电路复杂
C. 功耗高
D. 占用空间大

6、在一个电子电路的调试过程中，遇到了信号失真的问题。以下哪种方法可以有效地解决信号失真问题？（ ）
A. 调整电路参数
B. 更换电子元件
C. 改变电路布局
D. 重新设计电路

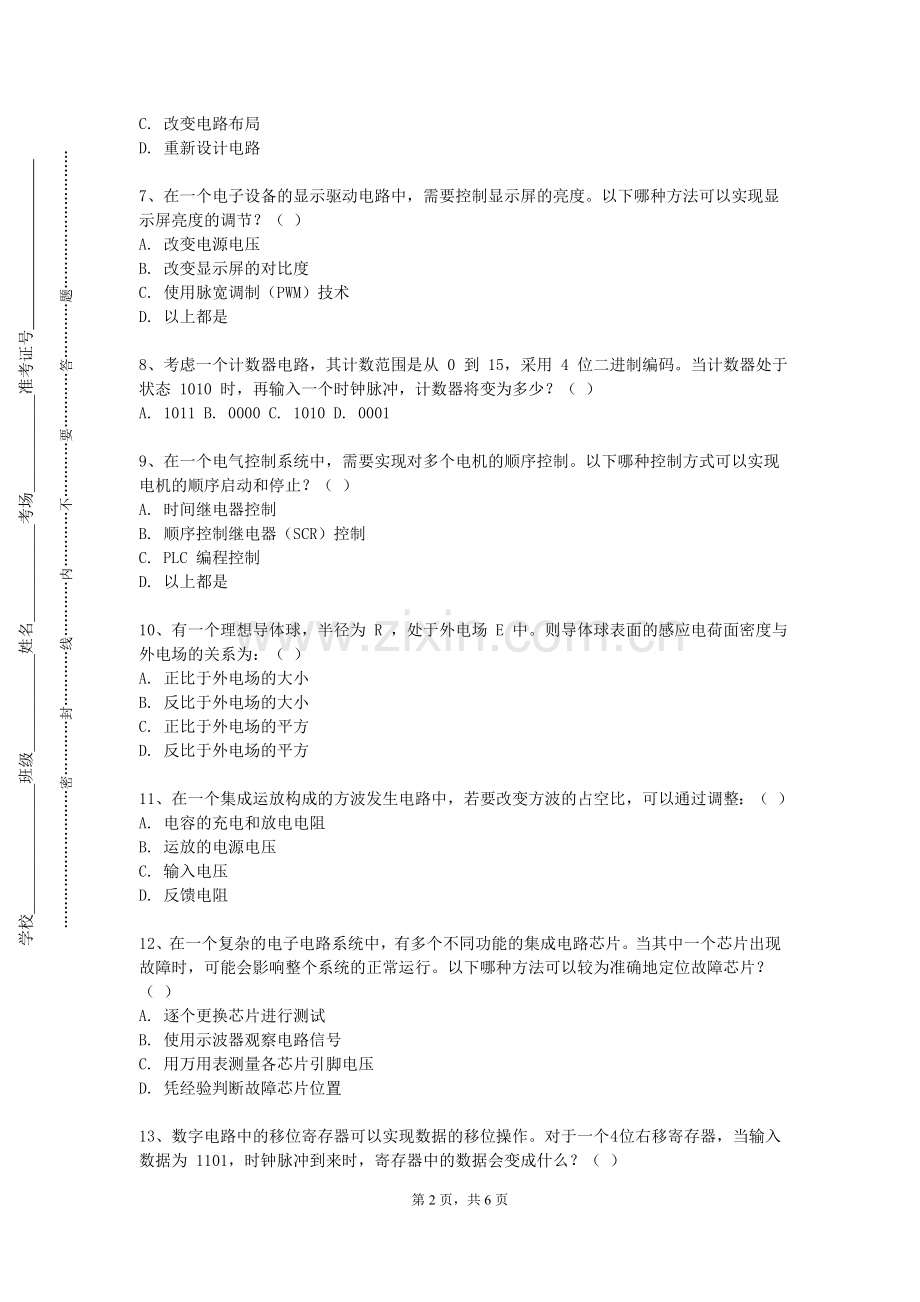

7、在一个电子设备的显示驱动电路中，需要控制显示屏的亮度。以下哪种方法可以实现显示屏亮度的调节？（ ）
A. 改变电源电压
B. 改变显示屏的对比度
C. 使用脉宽调制（PWM）技术
D. 以上都是

8、考虑一个计数器电路，其计数范围是从 0 到 15，采用 4 位二进制编码。当计数器处于状态 1010 时，再输入一个时钟脉冲，计数器将变为多少？（ ）
A. 1011 B. 0000 C. 1010 D. 0001

9、在一个电气控制系统中，需要实现对多个电机的顺序控制。以下哪种控制方式可以实现电机的顺序启动和停止？（ ）
A. 时间继电器控制
B. 顺序控制继电器（SCR）控制
C. PLC 编程控制
D. 以上都是

10、有一个理想导体球，半径为 R ，处于外电场 E 中。则导体球表面的感应电荷面密度与外电场的关系为：（ ）
A. 正比于外电场的大小
B. 反比于外电场的大小
C. 正比于外电场的平方
D. 反比于外电场的平方

11、在一个集成运放构成的方波发生电路中，若要改变方波的占空比，可以通过调整：（ ）
A. 电容的充电和放电电阻
B. 运放的电源电压
C. 输入电压
D. 反馈电阻

12、在一个复杂的电子电路系统中，有多个不同功能的集成电路芯片。当其中一个芯片出现故障时，可能会影响整个系统的正常运行。以下哪种方法可以较为准确地定位故障芯片？（ ）
A. 逐个更换芯片进行测试
B. 使用示波器观察电路信号
C. 用万用表测量各芯片引脚电压
D. 凭经验判断故障芯片位置

13、数字电路中的移位寄存器可以实现数据的移位操作。对于一个 4 位右移寄存器，当输入数据为 1101，时钟脉冲到来时，寄存器中的数据会变成什么？（ ）
A. 1110
B. 1100
C. 1011
D. 0111

14、在一个数字电子电路中，需要实现数据的存储和读取。以下哪种存储器具有非易失性的特点？（ ）
A. 随机存取存储器（RAM）
B. 只读存储器（ROM）
C. 闪存（Flash）
D. 以上都是

15、在一个工厂的自动化生产线中，需要使用传感器进行检测和控制。以下哪个传感器不属于常用的传感器类型？（ ）
A. 位移传感器
B. 速度传感器
C. 重量传感器
D. 气味传感器

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、直流电机的电枢绕组常见的形式有哪些？
A. 单叠绕组
B. 单波绕组
C. 复叠绕组
D. 复波绕组

2、数字电路中的三态门可以实现（ ）
A. 高电平输出
B. 低电平输出
C. 高阻态输出
D. 脉冲输出

3、电力系统中的负荷特性包括（ ）
A. 负荷的静态特性
B. 负荷的动态特性
C. 负荷的频率特性
D. 负荷的电压特性

4、以下关于译码器的说法，正确的有（ ）
A. 可以将输入的二进制代码转换为对应的输出信号
B. 常用于地址译码和显示译码
C. 有二进制译码器、二 - 十进制译码器等类型
D. 输出信号的数量与输入代码的位数有关

5、对于电动力学中的电四极矩，以下表述准确的有（ ）
A. 描述电荷分布的高阶项 B. 对远场的影响较小 C. 与电偶极矩有关 D. 是一个矢量

6、以下关于电磁波的偏振态检测，方法包括（ ）
A. 利用偏振片 B. 利用波片 C. 利用干涉仪 D. 利用衍射光栅

7、电力系统中的电力电子变换电路包括（ ）
A. AC-DC 变换
B. DC-AC 变换
C. AC-AC 变换
D. DC-DC 变换

8、在研究电磁辐射时，以下哪些因素会影响辐射电阻（ ）
A. 天线的形状 B. 工作频率 C. 周围环境 D. 天线材料

9、在三相异步电动机的调速方法中，变极调速的特点包括以下哪些？
A. 调速平滑性好
B. 设备简单
C. 只能有级调速
D. 适用于不需要无级调速的场合

10、以下哪些是电气控制系统中的保护环节？
A. 过电流保护
B. 过电压保护
C. 缺相保护
D. 超速保护

三、分析题（本大题共5个小题，共25分)
1、（本题5分）一个电动汽车充电设施的建设项目中，需要考虑电气安全问题。请分析可能存在的电气安全风险，如触电风险、过电流风险、过电压风险等，并提出相应的安全措施。

2、（本题5分）某工厂的电气设备在运行过程中出现电压波动。请分析电压波动的原因，如负载变化、电网故障、电源质量问题等，并提出解决电压波动的方法。

3、（本题5分）一个智能工厂的电气自动化系统的故障自愈能力如何提高？请分析提高故障自愈能力的方法，并提出具体的方案。

4、（本题5分）高压输电技术对于远距离电力传输至关重要。请分析高压输电的原理和优势，讨论在高压输电过程中可能出现的问题及解决方法。

5、（本题5分）一个风力发电场的发电效率低于预期。分析可能的原因，包括风机故障、风资源评估不准确等，并提出提高发电效率的措施。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）阐述电力系统负荷预测的方法和影响因素。

2、（本题10分）阐述静电场的泊松方程及其与拉普拉斯方程的关系。

3、（本题10分）阐述电力系统中的电力市场机制是如何运作的？

4、（本题10分）在电力系统故障诊断中，常用的方法有哪些？

第6页，共6页
