鄂尔多斯应用技术学院《电路实验B》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个数字电子电路中，需要实现计数器的功能。以下哪种计数器可以实现高速计数？（ ）
A. 同步计数器
B. 异步计数器
C. 可逆计数器
D. 十进制计数器

2、在一个电力系统中，需要对电力变压器进行维护和保养。以下哪个项目不属于变压器的常规维护内容？（ ）
A. 检查变压器的油位
B. 测量变压器的绕组温度
C. 更换变压器的铁芯
D. 检查变压器的接地情况

3、某集成运放的开环增益为 100dB，共模抑制比为 80dB。若输入一个共模电压为 1V 的信号，差模电压为 10mV 的信号，请问输出电压约为多少？（ ）
A. 1V B. 10V C. 100V D. 1000V

4、数字电路中的计数器可以实现不同进制的计数。对于一个模 12 的计数器，需要几个触发器来实现？（ ）
A. 2 个
B. 3 个
C. 4 个
D. 5 个

5、已知一个数字电路的传播延迟时间为 10ns，若该电路中包含 5 级相同的逻辑门，那么总的延迟时间大约是多少？（ ）
A. 10ns B. 50ns C. 100ns D. 500ns

6、在一个工业生产线上的电气控制系统中，需要对多个执行机构进行顺序控制。例如，先启动某个设备，待其运行稳定后再启动下一个设备。这种顺序控制可以通过编程实现，也可以使用硬件逻辑电路实现。以下关于顺序控制方式的选择，正确的是（ ）
A. 编程实现灵活，但调试复杂
B. 硬件逻辑电路可靠，但修改困难
C. 对于复杂的顺序控制，应优先选择硬件逻辑电路
D. 编程实现和硬件逻辑电路效果相同，可随意选择

7、在一个电动汽车充电站中，需要为电动汽车提供快速充电服务。以下哪种充电方式可以实现最快的充电速度？（ ）
A. 交流充电
B. 直流充电
C. 无线充电
D. 换电模式

8、考虑一个边长为 L 的正立方体区域，内部存在均匀电场 E 。通过该立方体表面的电通量为：（ ）
A. 6EL^2
B. 3EL^2
C. EL^2
D. 0

9、数字电路中的触发器可以存储数据。对于一个 JK 触发器，当 J=1，K=1 时，在时钟上升沿到来时，触发器的状态会如何变化？（ ）
A. 翻转
B. 保持不变
C. 置为高电平
D. 置为低电平

10、在一个基于组合逻辑的数字电路中，有三个输入信号 X、Y、Z，其对应的逻辑表达式为 F = (X + Y)·Z。若 X = 1，Y = 0，Z = 1，那么该电路的输出 F 是多少？（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

11、某电气控制系统用于控制一个污水处理厂的设备，其中有一个液位传感器用于检测水池液位。若液位传感器的安装位置不当，低于实际液位，会导致系统出现什么问题？（ ）
A. 水池无法充满
B. 水泵空转
C. 污水溢出
D. 设备停机

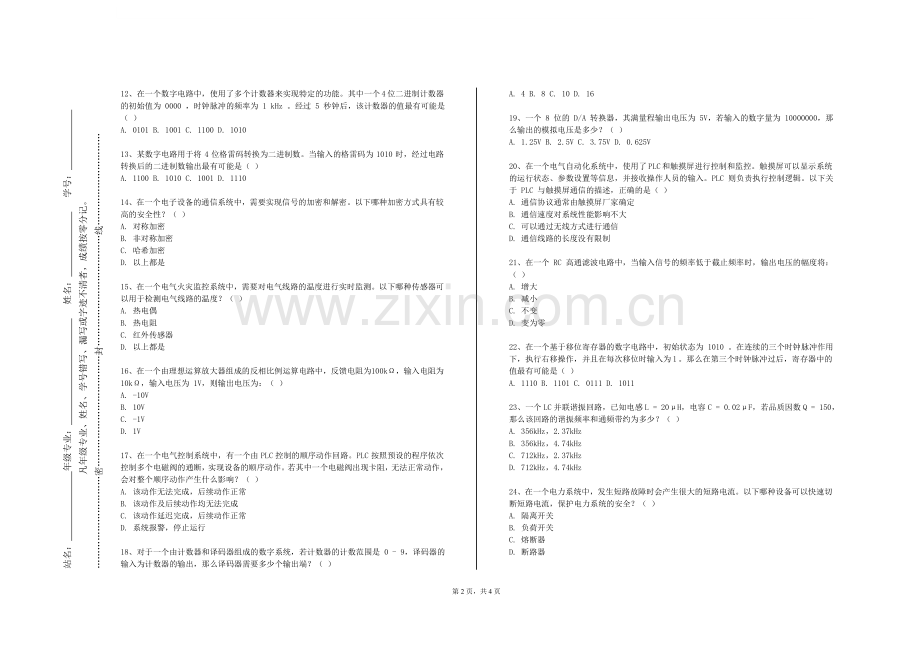

12、在一个数字电路中，使用了多个计数器来实现特定的功能。其中一个 4 位二进制计数器的初始值为 0000 ，时钟脉冲的频率为 1 kHz 。经过 5 秒钟后，该计数器的值最有可能是（ ）
A. 0101 B. 1001 C. 1100 D. 1010

13、某数字电路用于将 4 位格雷码转换为二进制数。当输入的格雷码为 1010 时，经过电路转换后的二进制数输出最有可能是（ ）
A. 1100 B. 1010 C. 1001 D. 1110

14、在一个电子设备的通信系统中，需要实现信号的加密和解密。以下哪种加密方式具有较高的安全性？（ ）
A. 对称加密
B. 非对称加密
C. 哈希加密
D. 以上都是

15、在一个电气火灾监控系统中，需要对电气线路的温度进行实时监测。以下哪种传感器可以用于检测电气线路的温度？（ ）
A. 热电偶
B. 热电阻
C. 红外传感器
D. 以上都是

16、在一个由理想运算放大器组成的反相比例运算电路中，反馈电阻为 100kΩ，输入电阻为 10kΩ，输入电压为 1V，则输出电压为：（ ）
A. -10V
B. 10V
C. -1V
D. 1V

17、在一个电气控制系统中，有一个由 PLC 控制的顺序动作回路。PLC 按照预设的程序依次控制多个电磁阀的通断，实现设备的顺序动作。若其中一个电磁阀出现卡阻，无法正常动作，会对整个顺序动作产生什么影响？（ ）
A. 该动作无法完成，后续动作正常
B. 该动作及后续动作均无法完成
C. 该动作延迟完成，后续动作正常
D. 系统报警，停止运行

18、对于一个由计数器和译码器组成的数字系统，若计数器的计数范围是 0 - 9，译码器的输入为计数器的输出，那么译码器需要多少个输出端？（ ）
A. 4 B. 8 C. 10 D. 16

19、一个 8 位的 D/A 转换器，其满量程输出电压为 5V，若输入的数字量为 10000000，那么输出的模拟电压是多少？（ ）
A. 1.25V B. 2.5V C. 3.75V D. 0.625V

20、在一个电气自动化系统中，使用了 PLC 和触摸屏进行控制和监控。触摸屏可以显示系统的运行状态、参数设置等信息，并接收操作人员的输入。PLC 则负责执行控制逻辑。以下关于 PLC 与触摸屏通信的描述，正确的是（ ）
A. 通信协议通常由触摸屏厂家确定
B. 通信速度对系统性能影响不大
C. 可以通过无线方式进行通信
D. 通信线路的长度没有限制

21、在一个 RC 高通滤波电路中，当输入信号的频率低于截止频率时，输出电压的幅度将：（ ）
A. 增大
B. 减小
C. 不变
D. 变为零

22、在一个基于移位寄存器的数字电路中，初始状态为 1010 。在连续的三个时钟脉冲作用下，执行右移操作，并且在每次移位时输入为 1 。那么在第三个时钟脉冲过后，寄存器中的值最有可能是（ ）
A. 1110 B. 1101 C. 0111 D. 1011

23、一个LC并联谐振回路，已知电感L = 20μH，电容C = 0.02μF，若品质因数Q = 150，那么该回路的谐振频率和通频带约为多少？（ ）
A. 356kHz，2.37kHz
B. 356kHz，4.74kHz
C. 712kHz，2.37kHz
D. 712kHz，4.74kHz

24、在一个电力系统中，发生短路故障时会产生很大的短路电流。以下哪种设备可以快速切断短路电流，保护电力系统的安全？（ ）
A. 隔离开关
B. 负荷开关
C. 熔断器
D. 断路器

25、在一个电子设备的控制系统中，需要实现对温度的监测和控制。以下哪种传感器可以用于温度测量？（ ）
A. 热敏电阻
B. 光敏电阻
C. 压敏电阻
D. 气敏电阻

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在数字电路的设计流程中，包括（ ）
A. 需求分析
B. 方案设计
C. 电路实现
D. 测试和验证

2、以下哪些是数字电路中常见的存储器件？（ ）
A. 随机存储器（RAM） B. 只读存储器（ROM） C. 闪存（Flash Memory） D. 寄存器

3、在工厂的电气设备选型中，以下哪些因素需要考虑设备的节能性能？（ ）
A. 设备的效率
B. 设备的功率因数
C. 设备的运行模式
D. 设备的价格

4、以下关于数字电路中的移位寄存器的描述，正确的有（ ）
A. 可以实现数据的串行输入和并行输出
B. 能够进行数据的移位操作
C. 常用于数据的存储和传输
D. 有左移寄存器和右移寄存器之分

5、在数字电路的设计中，以下哪些因素需要考虑电磁兼容性（EMC）？（ ）
A. 布线方式 B. 电源滤波 C. 信号完整性 D. 屏蔽措施

6、在电力系统的经济运行中，需要考虑的成本有（ ）
A. 发电成本
B. 输电成本
C. 配电成本
D. 停电损失成本

7、在模拟乘法器的应用中，以下哪些可以用于实现调幅？（ ）
A. 直接相乘 B. 平衡调制 C. 环形调制 D. 单边带调制

8、数字电路中的触发器按触发方式可分为（ ）
A. 上升沿触发
B. 下降沿触发
C. 高电平触发
D. 低电平触发

9、以下关于数字电路中的比较器的描述，正确的是（ ）
A. 可以比较两个数字量的大小
B. 输出通常为高电平或低电平
C. 常用于数值判断和控制逻辑
D. 有模拟比较器和数字比较器之分

10、以下属于电力系统安全防护措施的有（ ）
A. 防火墙
B. 加密技术
C. 身份认证
D. 入侵检测系统

三、简答题（本大题共5个小题，共25分)
1、（本题5分）说明消除组合逻辑电路中竞争冒险的方法，并举例说明。

2、（本题5分）解释电气控制中如何实现电机的精确位置控制。

3、（本题5分）分析图中所示的译码器电路，说明其工作过程。

4、（本题5分）说明电气控制系统中能耗制动的实现方法。

5、（本题5分）分析如何实现一个数字频率计。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个自动化生产线的电机驱动系统出现不稳定运行的情况。请分析可能的原因，如电机参数设置不当、电源质量问题、机械负载变化等，并提出解决问题的方法。

2、（本题10分）某商场的中央空调系统在换季启动时出现故障，无法正常制冷或制热。经过对系统的压缩机、换热器和阀门等部件的检查，发现是长时间停机导致部件锈蚀、制冷剂泄漏以及控制系统参数丢失等原因造成的。请详细分析这些问题，并提出中央空调系统换季维护和故障修复的具体措施。

3、（本题10分）一个商场的电气火灾监控系统在运行中未能及时发现火灾隐患。分析原因，如传感器故障、系统设置不合理等，并提出改进方案。
