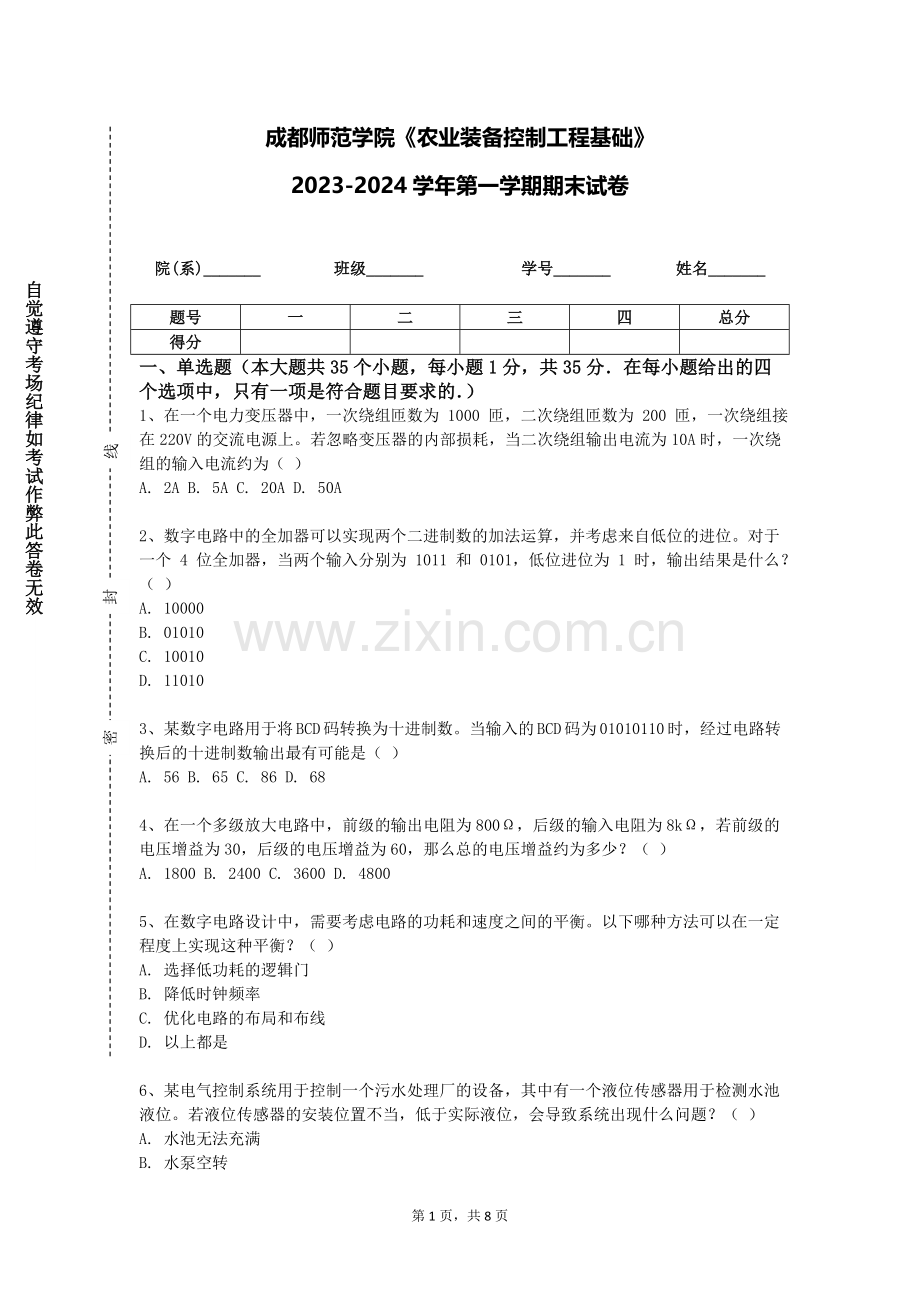

成都师范学院《农业装备控制工程基础》2023-2024学年第一学期期末试卷.doc

自觉遵守考场纪律如考试作弊此答卷无效

密
封
线

成都师范学院《农业装备控制工程基础》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共35个小题，每小题1分，共35分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电力变压器中，一次绕组匝数为 1000 匝，二次绕组匝数为 200 匝，一次绕组接在 220V 的交流电源上。若忽略变压器的内部损耗，当二次绕组输出电流为 10A 时，一次绕组的输入电流约为（ ）
A. 2A B. 5A C. 20A D. 50A

2、数字电路中的全加器可以实现两个二进制数的加法运算，并考虑来自低位的进位。对于一个 4 位全加器，当两个输入分别为 1011 和 0101，低位进位为 1 时，输出结果是什么？（ ）
A. 10000
B. 01010
C. 10010
D. 11010

3、某数字电路用于将 BCD 码转换为十进制数。当输入的 BCD 码为 01010110 时，经过电路转换后的十进制数输出最有可能是（ ）
A. 56 B. 65 C. 86 D. 68

4、在一个多级放大电路中，前级的输出电阻为800Ω，后级的输入电阻为8kΩ，若前级的电压增益为30，后级的电压增益为60，那么总的电压增益约为多少？（ ）
A. 1800 B. 2400 C. 3600 D. 4800

5、在数字电路设计中，需要考虑电路的功耗和速度之间的平衡。以下哪种方法可以在一定程度上实现这种平衡？（ ）
A. 选择低功耗的逻辑门
B. 降低时钟频率
C. 优化电路的布局和布线
D. 以上都是

6、某电气控制系统用于控制一个污水处理厂的设备，其中有一个液位传感器用于检测水池液位。若液位传感器的安装位置不当，低于实际液位，会导致系统出现什么问题？（ ）
A. 水池无法充满
B. 水泵空转
C. 污水溢出
D. 设备停机

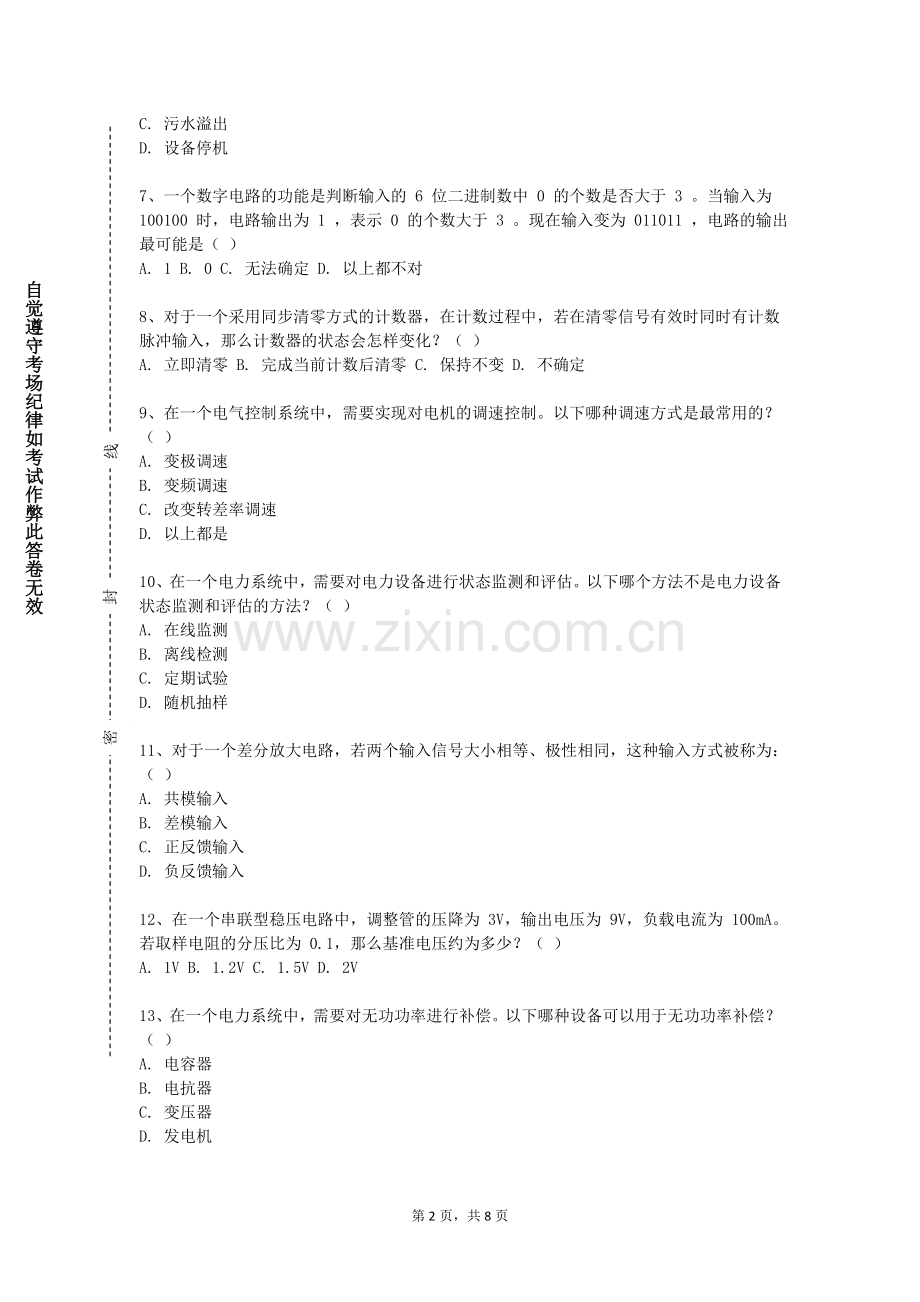

7、一个数字电路的功能是判断输入的 6 位二进制数中 0 的个数是否大于 3 。当输入为 100100 时，电路输出为 1 ，表示 0 的个数大于 3 。现在输入变为 011011 ，电路的输出最可能是（ ）
A. 1 B. 0 C. 无法确定 D. 以上都不对

8、对于一个采用同步清零方式的计数器，在计数过程中，若在清零信号有效时同时有计数脉冲输入，那么计数器的状态会怎样变化？（ ）
A. 立即清零 B. 完成当前计数后清零 C. 保持不变 D. 不确定

9、在一个电气控制系统中，需要实现对电机的调速控制。以下哪种调速方式是最常用的？（ ）
A. 变极调速
B. 变频调速
C. 改变转差率调速
D. 以上都是

10、在一个电力系统中，需要对电力设备进行状态监测和评估。以下哪个方法不是电力设备状态监测和评估的方法？（ ）
A. 在线监测
B. 离线检测
C. 定期试验
D. 随机抽样

11、对于一个差分放大电路，若两个输入信号大小相等、极性相同，这种输入方式被称为：（ ）
A. 共模输入
B. 差模输入
C. 正反馈输入
D. 负反馈输入

12、在一个串联型稳压电路中，调整管的压降为 3V，输出电压为 9V，负载电流为 100mA。若取样电阻的分压比为 0.1，那么基准电压约为多少？（ ）
A. 1V B. 1.2V C. 1.5V D. 2V

13、在一个电力系统中，需要对无功功率进行补偿。以下哪种设备可以用于无功功率补偿？（ ）
A. 电容器
B. 电抗器
C. 变压器
D. 发电机

14、在一个集成运放构成的除法运算电路中，若两个输入信号分别为 4V 和 2V，则输出电压约为：（ ）
A. 2V
B. -2V
C. 0.5V
D. -0.5V

15、在一个由与门、或门和非门构成的数字电路中，已知输入信号 A = 0 ，B = 1 ，C = 0 时，输出为 1 。若将输入信号 A 改为 1 ，B 改为 0 ，C 保持不变，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

16、在一个电子电路的故障诊断中，使用了示波器进行信号测量。以下哪个示波器参数对于准确分析信号至关重要？（ ）
A. 带宽
B. 采样率
C. 垂直分辨率
D. 以上都是

17、在一个基于移位寄存器的数字电路中，初始状态为 1010 。在连续的三个时钟脉冲作用下，执行右移操作，并且在每次移位时输入为 1 。那么在第三个时钟脉冲过后，寄存器中的值最有可能是（ ）
A. 1110 B. 1101 C. 0111 D. 1011

18、数字电路中的编码器可以将不同的输入状态编码为特定的二进制代码。对于一个 8 线 -3 线编码器，当有多个输入同时为高电平时，会出现什么情况？（ ）
A. 输出正确的编码
B. 输出随机的编码
C. 输出固定的编码
D. 电路出现故障

19、在电动力学中，对于一个线性介质，其极化强度 P 与电场强度 E 的关系为 P = ε0χeE ，其中 χe 为电极化率。若已知极化强度和电场强度的大小，介质的相对介电常数 εr 为：（ ）
A. 1 + χe
B. 1 - χe
C. χe
D. 1 / χe

20、在一个由多个逻辑门组成的数字电路中，已知输入信号 A、B、C 的值分别为 1、0、1，若该电路实现的逻辑功能为当 A 和 C 中有一个为 1 且 B 为 0 时输出为 1，否则输出为 0。以下哪种逻辑门组合可以实现该功能？（ ）
A. 与门和或门 B. 或门和非门 C. 与非门和或门 D. 与门和非门

21、在一个数字电路中，使用了译码器将 3 位二进制输入译码为 8 个输出信号。当输入为 101 时，以下哪个输出信号会为高电平（ ）
A. 第 1 个 B. 第 3 个 C. 第 5 个 D. 第 7 个

22、在一个电子设备的控制系统中，需要实现对温度的监测和控制。以下哪种传感器可以用于温度测量？（ ）
A. 热敏电阻
B. 光敏电阻
C. 压敏电阻
D. 气敏电阻

23、在一个电力系统中，需要对继电保护装置进行整定和校验。以下哪个参数不是继电保护装置的整定参数？（ ）
A. 动作电流
B. 动作时间
C. 灵敏度
D. 设备重量

24、某电气控制系统用于控制一个自动化仓库的堆垛机，堆垛机的水平和垂直运动由两个独立的电机驱动。在运行过程中，水平电机突然停止，而垂直电机正常工作。可能的故障原因是？（ ）
A. 水平电机过载
B. 水平电机驱动器故障
C. 控制水平电机的线路断路
D. 以上都有可能

25、在一个电力系统中，需要对电力设备进行防雷保护。以下哪种设备可以用于防雷保护？（ ）
A. 避雷针
B. 避雷器
C. 接地装置
D. 以上都是

26、在一个有源滤波电路中，已知截止频率为 1kHz，通带增益为 2，若采用一阶低通滤波器，那么其电容和电阻的值大约应为多少？（ ）
A. 159nF，1.59kΩ
B. 159nF，3.18kΩ
C. 318nF，1.59kΩ
D. 318nF，3.18kΩ

27、在一个电子设备的电源管理系统中，需要实现对电池的充电和放电控制。以下哪种电子元件可以用于电池的充电管理？（ ）
A. 充电器芯片
B. 稳压器
C. 二极管
D. 晶体管

28、考虑一个时序逻辑电路，使用 D 触发器实现。已知时钟频率为 100 MHz ，在连续的 5 个时钟周期内，输入信号 D 依次为 1、0、1、0、1 。那么在第 5 个时钟上升沿过后，触发器的输出 Q 最有可能是（ ）
A. 1 B. 0 C. 不确定 D. 以上都不对

29、数字电路中的计数器可以实现计数功能。对于一个模 10 的计数器，当计数到最大值后，下一个时钟脉冲到来时，计数器会回到什么状态？（ ）
A. 0
B. 1
C. 9
D. 随机状态

30、在一个电子设备的通信接口中，需要实现数据的远距离传输。以下哪种通信方式可以实现远距离传输？（ ）
A. 有线通信
B. 无线通信
C. 光纤通信
D. 以上都是

31、在一个电力系统中，需要对继电保护装置进行校验和调试。以下哪个项目不是继电保护装置校验和调试的内容？（ ）
A. 动作电流校验
B. 动作时间校验
C. 灵敏度校验
D. 设备外观检查

32、某工厂的电气控制系统中，有一台变频器驱动的风机。当变频器的频率从 40Hz 增加到 50Hz 时，风机的风量显著增加，但同时噪声也明显增大。可能的原因是？（ ）
A. 风机叶片损坏
B. 电机轴承磨损
C. 风道堵塞
D. 以上都有可能

33、在一个电子电路的设计中，需要考虑电路的功耗问题。以下哪个因素对电路功耗影响最大？（ ）
A. 电子元件的静态功耗
B. 电子元件的动态功耗
C. 电路的工作频率
D. 电路的负载大小

34、某电气控制系统采用了智能控制算法，如模糊控制和神经网络控制。与传统的控制算法相比，智能控制算法能够更好地适应系统的非线性和不确定性。然而，智能控制算法也存在一些缺点。以下关于智能控制算法的描述，错误的是（ ）
A. 计算量大，对控制器性能要求高
B. 调试困难，需要大量的实验数据
C. 控制效果一定优于传统控制算法
D. 适用于复杂的、难以建立精确数学模型的系统

35、对于一个功率放大电路，在输出功率相同的情况下，乙类功放的效率比甲类功放：（ ）
A. 低
B. 高
C. 相同
D. 无法确定

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、以下关于组合逻辑电路的描述，哪些是正确的？（ ）
A. 输出仅取决于当前的输入 B. 不存在反馈回路 C. 可以由门电路组合实现 D. 常用于实现加法器和编码器

2、在电力系统的规划设计中，需要考虑的因素包括（ ）
A. 负荷增长预测
B. 电源布局
C. 电网结构
D. 环境保护

3、在数字电路的抗干扰设计中，以下哪些方法是有效的？（ ）
A. 滤波 B. 屏蔽 C. 接地 D. 采用差分信号传输

4、对于电子系统中的控制器，以下哪些类型是常见的？（ ）
A. 微处理器
B. 数字信号处理器（DSP）
C. 现场可编程门阵列（FPGA）
D. 专用集成电路（ASIC）

5、以下关于数字信号的特点，哪些描述是准确的？（ ）
A. 只有离散的数值 B. 抗干扰能力强 C. 便于存储和处理 D. 传输过程中容易失真

6、在电力电子设备的故障诊断中，以下哪些方法可以用于预测设备的故障？（ ）
A. 状态监测和数据分析
B. 可靠性评估和寿命预测
C. 故障树分析和模式识别
D. 专家系统和神经网络

7、在电力系统的继电保护中，以下哪些保护可以用于母线的保护？（ ）
A. 母线差动保护
B. 过流保护
C. 零序保护
D. 距离保护

8、在工厂的电气设备维护中，以下哪些工作是重要的？（ ）
A. 定期检查设备的运行状态
B. 及时处理设备的故障
C. 对设备进行清洁和保养
D. 记录设备的维护情况

9、以下关于译码器的说法，正确的有（ ）
A. 可以将输入的二进制代码转换为对应的输出信号
B. 常用于地址译码和显示译码
C. 有二进制译码器、二 - 十进制译码器等类型
D. 输出信号的数量与输入代码的位数有关

10、对于数字系统的接口电路，以下哪些功能是常见的？（ ）
A. 电平转换 B. 数据缓冲 C. 信号隔离 D. 时钟同步

三、简答题（本大题共3个小题，共15分)
1、（本题5分）设计一个满足特定频率响应的集成运放电路。

2、（本题5分）阐述电力系统中的电力市场机制是如何运作的？

3、（本题5分）简述相对论中动量和能量的关系。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个数据中心的电气设备对供电质量要求很高，但经常出现电压波动和瞬间停电的情况。分析问题产生的原因，并提出解决方案以确保数据中心的稳定运行。

2、（本题10分）自动化生产线中的自动化分拣系统起着重要作用。请分析自动化分拣系统的组成和工作原理，阐述其在提高物流效率方面的应用。

3、（本题10分）一个工业自动化控制系统中，气动执行机构的动作速度和精度达不到要求。请分析可能的原因，如气源压力不稳定、气缸泄漏、控制阀故障等，并提出相应的解决办法，包括稳定气源压力、检修气缸、更换控制阀等。

第8页，共8页
