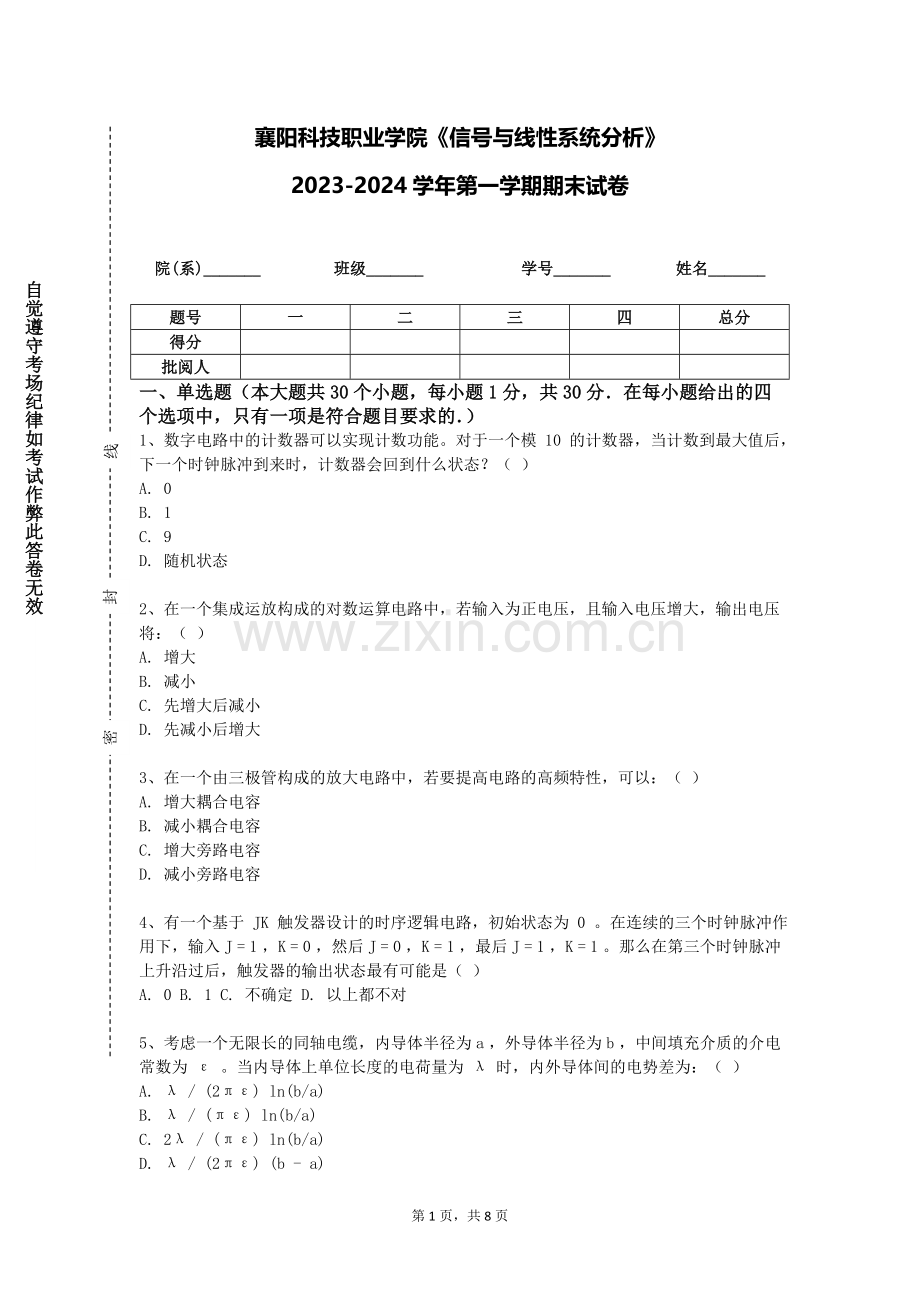

襄阳科技职业学院《信号与线性系统分析》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共30个小题，每小题1分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、数字电路中的计数器可以实现计数功能。对于一个模 10 的计数器，当计数到最大值后，下一个时钟脉冲到来时，计数器会回到什么状态？（ ）
A. 0
B. 1
C. 9
D. 随机状态

2、在一个集成运放构成的对数运算电路中，若输入为正电压，且输入电压增大，输出电压将：（ ）
A. 增大
B. 减小
C. 先增大后减小
D. 先减小后增大

3、在一个由三极管构成的放大电路中，若要提高电路的高频特性，可以：（ ）
A. 增大耦合电容
B. 减小耦合电容
C. 增大旁路电容
D. 减小旁路电容

4、有一个基于 JK 触发器设计的时序逻辑电路，初始状态为 0 。在连续的三个时钟脉冲作用下，输入 J = 1 ，K = 0 ，然后 J = 0 ，K = 1 ，最后 J = 1 ，K = 1 。那么在第三个时钟脉冲上升沿过后，触发器的输出状态最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

5、考虑一个无限长的同轴电缆，内导体半径为 a ，外导体半径为 b ，中间填充介质的介电常数为 ε 。当内导体上单位长度的电荷量为 λ 时，内外导体间的电势差为：（ ）
A. λ / (2πε) ln(b/a)
B. λ / (πε) ln(b/a)
C. 2λ / (πε) ln(b/a)
D. λ / (2πε) (b - a)

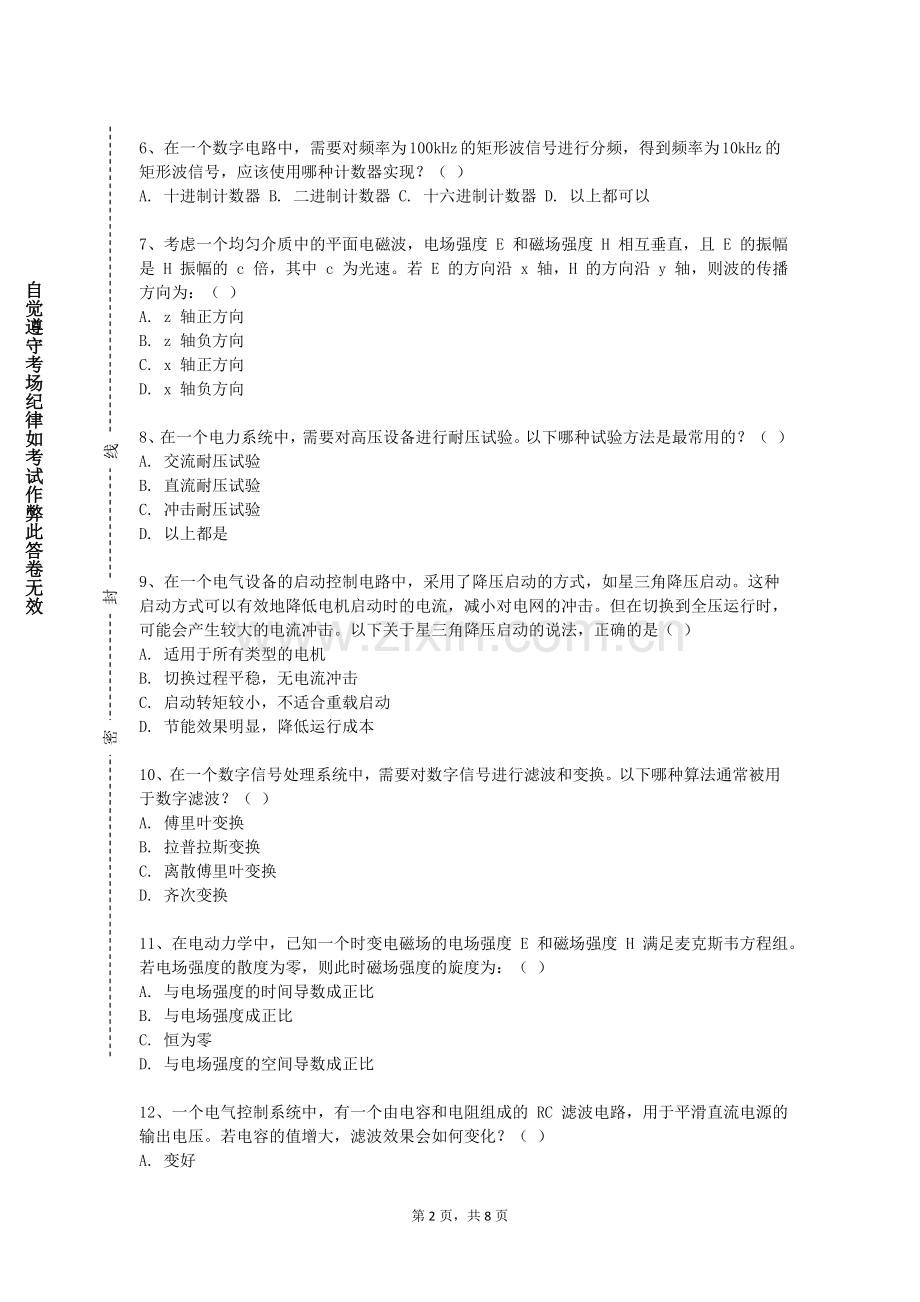

6、在一个数字电路中，需要对频率为 100kHz 的矩形波信号进行分频，得到频率为 10kHz 的矩形波信号，应该使用哪种计数器实现？（ ）
A. 十进制计数器 B. 二进制计数器 C. 十六进制计数器 D. 以上都可以

7、考虑一个均匀介质中的平面电磁波，电场强度 E 和磁场强度 H 相互垂直，且 E 的振幅是 H 振幅的 c 倍，其中 c 为光速。若 E 的方向沿 x 轴，H 的方向沿 y 轴，则波的传播方向为：（ ）
A. z 轴正方向
B. z 轴负方向
C. x 轴正方向
D. x 轴负方向

8、在一个电力系统中，需要对高压设备进行耐压试验。以下哪种试验方法是最常用的？（ ）
A. 交流耐压试验
B. 直流耐压试验
C. 冲击耐压试验
D. 以上都是

9、在一个电气设备的启动控制电路中，采用了降压启动的方式，如星三角降压启动。这种启动方式可以有效地降低电机启动时的电流，减小对电网的冲击。但在切换到全压运行时，可能会产生较大的电流冲击。以下关于星三角降压启动的说法，正确的是（ ）
A. 适用于所有类型的电机
B. 切换过程平稳，无电流冲击
C. 启动转矩较小，不适合重载启动
D. 节能效果明显，降低运行成本

10、在一个数字信号处理系统中，需要对数字信号进行滤波和变换。以下哪种算法通常被用于数字滤波？（ ）
A. 傅里叶变换
B. 拉普拉斯变换
C. 离散傅里叶变换
D. 齐次变换

11、在电动力学中，已知一个时变电磁场的电场强度 E 和磁场强度 H 满足麦克斯韦方程组。若电场强度的散度为零，则此时磁场强度的旋度为：（ ）
A. 与电场强度的时间导数成正比
B. 与电场强度成正比
C. 恒为零
D. 与电场强度的空间导数成正比

12、一个电气控制系统中，有一个由电容和电阻组成的 RC 滤波电路，用于平滑直流电源的输出电压。若电容的值增大，滤波效果会如何变化？（ ）
A. 变好
B. 变差
C. 不变
D. 先变好后变差

13、在一个电气控制系统中，使用了编码器来测量电机的转速和位置。编码器的分辨率为 1000 脉冲/转，电机转速为 1000r/min，若在 10 秒钟内接收到的脉冲数为 100000 个，那么电机的实际转速是多少？（ ）
A. 900r/min
B. 1000r/min
C. 1100r/min
D. 1200r/min

14、在一个电气控制系统中，需要实现对电机的调速控制。以下哪种调速方式是最常用的？（ ）
A. 变极调速
B. 变频调速
C. 改变转差率调速
D. 以上都是

15、有一个电力系统，其中有多个分布式电源（如小型风力发电机、太阳能电池板）接入配电网。分布式电源的接入改变了配电网的潮流分布和运行特性。下列关于分布式电源接入对配电网保护影响的描述，错误的是（ ）
A. 可能导致保护误动作
B. 可能使保护灵敏度降低
C. 不会影响原有保护的选择性
D. 可能需要重新整定保护装置的参数

16、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 8 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

17、对于一个时变电磁场，已知某一区域的电场强度随时间的变化率为 dE/dt，磁导率为 μ，该区域产生的位移电流密度为：（ ）
A. μ(dE/dt)
B. ε(dE/dt)
C. με(dE/dt)
D. (dE/dt) / μ

18、在一个远距离电力传输线路中，为了提高传输效率和减少线路损耗，通常会采用高压输电。在这个过程中，以下哪个因素对传输效率的影响最大？（ ）
A. 导线的电阻
B. 导线的电感
C. 导线的电容
D. 环境温度

19、在一个电气设备的控制系统中，需要对温度进行控制。除了采用热电偶和热电阻作为温度传感器外，还可以使用红外线传感器。红外线传感器具有非接触测量、响应速度快等优点，但也存在测量范围有限等缺点。以下关于红外线传感器的描述，正确的是（ ）
A. 适用于测量高温物体的温度
B. 测量精度不受环境温度影响
C. 对被测物体的表面状态不敏感
D. 可以实现远距离测量

20、在某电气控制系统中，需要对一个温度进行精确控制。采用了热电偶作为温度传感器，温控仪作为控制器，电加热装置作为执行器。若热电偶的测量误差较大，会对整个控制系统的控制精度产生怎样的影响？（ ）
A. 无影响
B. 精度略有降低
C. 精度严重降低
D. 系统失控

21、一个共源极放大电路，其输入电阻约为 1MΩ，输出电阻约为 10kΩ，电压增益约为 10。若输入信号源的内阻为 500kΩ，负载电阻为 5kΩ，请问该电路的源电压增益约为多少？（ ）
A. 1 B. 2 C. 5 D. 8

22、电气控制系统中，为了提高功率因数，常常使用无功补偿装置。无功补偿装置可以减少无功功率的传输，提高电网的效率。以下关于无功补偿装置的描述，错误的是（ ）
A. 可以降低电网的损耗
B. 会增加系统的复杂性
C. 对有功功率的传输没有影响
D. 适用于所有类型的电气系统

23、在一个 LC 并联谐振电路中，当外加信号频率等于谐振频率时，电路的阻抗呈现为：（ ）
A. 纯电阻，且阻值最大
B. 纯电阻，且阻值最小
C. 电容性
D. 电感性

24、一个单相桥式整流电容滤波电路，输入交流电压的有效值为12V，负载电阻为2kΩ，电容为220μF。请问输出电压的平均值约为多少？（ ）
A. 10.8V B. 13.2V C. 15.6V D. 18V

25、假设在一个均匀电场中，有一个带电量为 q 的点电荷以速度 v 运动。已知电场强度为 E，若电荷的速度增大为原来的 2 倍，同时电场强度减小为原来的一半，电荷所受的电场力变为：（ ）
A. F/2
B. F
C. 2F
D. 4F

26、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 16 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

27、某电气控制系统用于控制一个自动化生产线的输送装置，输送装置的速度通过变频器调节。在运行过程中，变频器显示过流故障，可能的原因是？（ ）
A. 电机短路
B. 负载过大
C. 变频器参数设置错误
D. 以上都有可能

28、已知一个数字电路的传播延迟时间为 10ns，若该电路中包含 5 级相同的逻辑门，那么总的延迟时间大约是多少？（ ）
A. 10ns B. 50ns C. 100ns D. 500ns

29、在一个电力系统中，需要对继电保护装置进行校验和调试。以下哪个项目不是继电保护装置校验和调试的内容？（ ）
A. 动作电流校验
B. 动作时间校验
C. 灵敏度校验
D. 设备外观检查

30、在一个数字电子电路中，需要实现数据的编码和解码。以下哪种编码方式具有纠错功能？（ ）
A. 二进制编码
B. 格雷码
C. 汉明码
D. 以上都是

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、对于数字系统中的存储层次结构，以下哪些层次是常见的？（ ）
A. 寄存器 B. 高速缓存 C. 主存 D. 外存

2、在研究电磁波的传播时，以下哪些条件会影响其传播特性（ ）
A. 介质的电导率 B. 电磁波的频率 C. 介质的磁导率 D. 电磁波的振幅

3、在电力系统的继电保护中，以下哪些保护类型是常见的？（ ）
A. 过流保护
B. 过压保护
C. 差动保护
D. 接地保护

4、在电子电路的热设计中，以下哪些散热方式是常见的？（ ）
A. 自然散热
B. 风冷散热
C. 水冷散热
D. 热管散热

5、直流电动机的调速方法包括以下哪些？
A. 改变电枢电压
B. 改变电枢回路电阻
C. 改变励磁电流
D. 改变电源频率

6、在电力系统的规划中，以下哪些因素会影响线路的选型？（ ）
A. 输送容量
B. 线路长度
C. 环境条件
D. 投资成本

7、在模拟电路的仿真中，以下哪些软件是常用的？（ ）
A. Multisim B. PSPICE C. MATLAB D. PROTEUS

8、在集成运放的输入保护中，以下哪些措施可以防止输入过载？（ ）
A. 串联限流电阻 B. 并联限压二极管 C. 采用差分输入 D. 增加输入缓冲级

9、在 PLC 的输入接口电路中，常见的输入信号类型有哪些？
A. 直流输入
B. 交流输入
C. 脉冲输入
D. 模拟量输入

10、以下关于数字电路中的竞争冒险现象，说法正确的是（ ）
A. 可能导致输出出现不应有的尖峰脉冲
B. 可以通过增加冗余项消除
C. 与电路的延迟时间和输入信号的变化有关
D. 会影响电路的正常工作

三、简答题（本大题共4个小题，共20分)
1、（本题5分）说明电力系统中的电力国际合作的机遇和挑战。

2、（本题5分）简述数字电路中组合逻辑电路和时序逻辑电路的区别，并分别举例说明。

3、（本题5分）说明电力系统中的无功功率平衡是如何实现的？

4、（本题5分）阐述电气控制系统中数据采集与处理的方法。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某地区的水电站的水轮机检修需要进行计划和安排。请分析水轮机检修的周期和内容，以及在实际应用中应注意的问题，如检修前的准备工作、检修过程中的安全措施、检修后的验收等。

2、（本题10分）电气自动化在智能电网中的应用越来越广泛。请分析电气自动化在智能电网中的关键技术和作用，探讨其对电网智能化发展的影响。

3、（本题10分）一个电动汽车充电桩的充电效率低下，充电时间过长。请分析可能的原因，如充电桩功率不足、电池充电特性限制、充电协议不兼容等，并提出提高充电效率的方法，如升级充电桩功率、优化电池管理系统、统一充电协议等。

第8页，共8页
