设备润滑技术及润滑管理.ppt

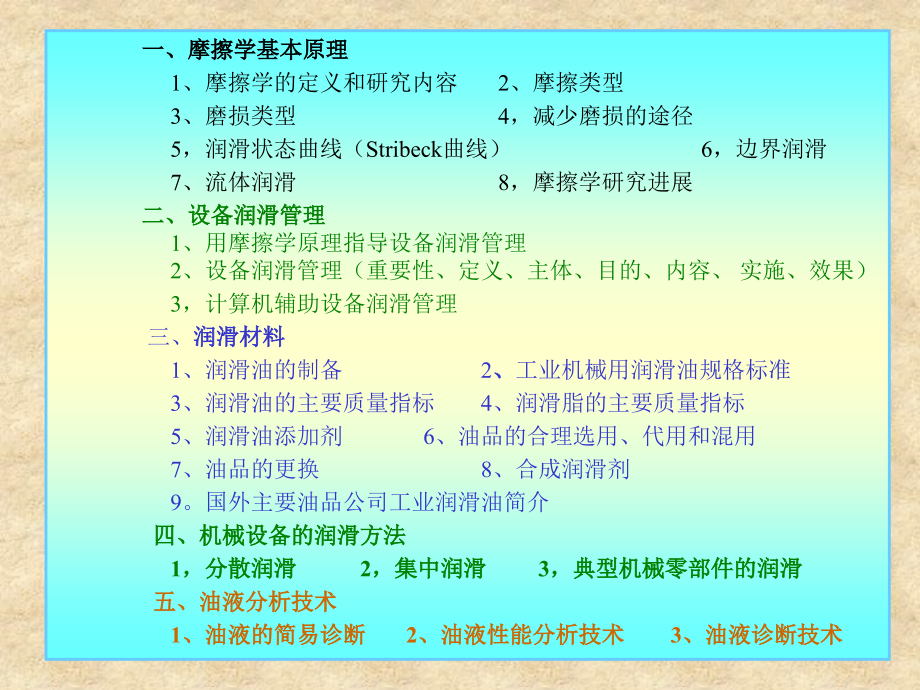

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,设备润滑技术及润滑管理,一、摩擦学基本原理,1,、摩擦学的定义和研究内容,2,、摩擦类型,3,、磨损类型,4,，减少磨损的途径,5,，润滑状态曲线（,Stribeck,曲线）,6,，边界润滑,7,、流体润滑,8,，摩擦学研究进展,二、设备润滑管理,1,、用摩擦学原理指导设备润滑管理,2,、设备润滑管理（重要性、定义、主体、目的、内容、实施、效果）,3,，计算机辅助设备润滑管理,三、,润滑材料,1,、润滑油的制备,2,、,工业机械用润滑油规格标准,3,、润滑油的主要质量指标,4,、润滑脂的主要质量指标,5,、润滑油添加剂,6,、油品的合理选用、代用和混用,7,、油品的更换,8,、合成润滑剂,9,。国外主要油品公司工业润滑油简介,四、机械设备的润滑方法,1,，分散润滑,2,，集中润滑,3,，典型机械零部件的润滑,五、油液分析技术,1,、油液的简易诊断,2,、油液性能分析技术,3,、油液诊断技术,摩擦学的定义,摩擦学是研究相对运动的相互作用表面的有关理论与实践的一门学科。,摩擦是现象，磨损是结果，润滑是减缓磨损的一种办法。,摩擦类型,干摩擦,边界摩擦,指两接触表面存在边界膜的摩擦。,流体摩擦,指两相对运动的接触表面间存在流体膜的摩擦。,磨损类型,减少磨损的途径,材料的选配,耐磨性,按磨损类型选材原则,润滑,表面强化处理或耐磨处理,结构设计,科学使用设备、精心维护设备,润滑状态曲线,边界润滑状态,I,、,部分流体动压润滑区或称,混合润滑区,II,、,流体动压润滑区,III,。,边界润滑,两种接触面间存在极薄润滑膜的润滑形式。,两接触表面间存在的极薄的润滑膜称为边界膜。,根据膜的性质不同，它可以分为吸附膜和反应膜,两类。,吸附膜又可分为物理吸附膜和化学吸附膜；反,应膜分为化学反应膜和氧化膜。,流体润滑,流体静压润滑是利用外部压力源使润滑剂具,有一定的压力，并能够承受载荷隔开两个接触表,面的一种润滑状态。,流体动压润滑的三,个必备条件，摩擦,副两表面间：,1,、有一定粘度的流体；,2,、有相对运动速度；,3,、形成油楔。,摩擦学研究进展,流体润滑理论的进展,经典流体润滑,工程型流体润滑,纳米薄膜润滑,时间,1986,年起,20,世纪,60,年代起,20,世纪,90,年代起,工作表面,刚性表面，表面光洁,弹性、弹塑性；表面结构、表面形状偏差,表面原子分子结构（纳米级）,环境,等温,温度场、热变形,温度场、热变形、电磁场,润滑膜,流体膜,粘性流体膜,吸附膜、有序流体膜和粘性流体膜的结合,理论基础,流体动力学,粘性流体力学,粘性流体动力学、表面物理、表面化学,适用工况,一般情况,特种工况,微机电系统,润滑剂的进展,矿物基润滑剂 合成润滑剂 绿色润滑剂,（含添加剂）,绿色润滑剂,定义,：,既满足工况要求，润滑剂本身及其耗损产物,对生态环境又不造成危害，或在一定程度上,为环境所容许。,研究进展,：,基础油和添加剂，以及两者的匹配。,基础油：合成油（脂），植物油,添加剂：碱金属盐、有机胺、硫化脂肪等,目前有的发达国家通过法律来控制润滑油的排放,.,润滑装置进展,结构上小型化、集中化,配置监测和控制系统的自动化润滑装置,配备监测和控制系统故障的自动报警装置,采用系统观点和系统分析方法处理磨损故障,提高油品清洁度，延长零件和液压系统使用寿命,加强对零件磨损的监控,摩擦学原理指导设备润滑管理,现代设备的整体失效是很少见的，,局部关键件,失效占多数，,摩擦、磨,损、润滑引起的失效为最常见,。,现代设备的摩擦副一旦失效，既产生一,系列故障，又造成经济损失,。解决这些失效的途径不是提高机械零部件,的质量，而是运用摩擦学原理去处理。,零件的磨损都有一定的规律：,（,1,）,磨合阶段,（,2,）,稳定磨损阶段,（,3,）,急剧磨损阶段,根据摩擦学原理，磨合阶段愈短愈好；稳定阶段越长越好，避免出现急剧磨损阶段。在保证零件的设计制造质量的前提下，对润滑剂进行科学管理，即合理选用润滑剂，并对其使用进行质量监控、控制污染和洁净处理等。,摩擦学原理在现代设备的一生中都处于重要地位，从事设备管理，尤其是从事设备润滑管理的人掌握摩擦学技术的水平在很大程度上决定了设备工作的可靠性的实现。,t,V,设备润滑管理的重要性,润滑剂是机械设备的“血液”，润滑方,法和装置是输送血液的“心脏”；润滑技术,的每个环节，比如润滑剂的选用、更换，,以及润滑装置的使用，如果不当均可引起,设备故障，以至整条生产线出现故障，导,致巨大的经济损失。,企业升级，设备管理有否决权；设,备管理升级，润滑管理有否决权。,设备润滑管理的概念,定义,：企业采用先进的管理方法和技术措施，合理选择和使用润滑剂，采用正确的给油方式以保持机械摩擦副处于良好的润滑状态。,主体,：润滑剂、润滑方法和装置,。,目的,：防止机械设备的摩擦副异常磨损；防止润滑油（脂）、,液压油泄漏；防止杂质和异物进入摩擦副表面之间，进,而可预防机械设备工作可靠性下降和润滑事故的发生，,提高设备生产率、降低运转费用和维修费用。,内容：,全过程管理：,选择润滑剂,-,采购,-,运输,-,验收,-,储存,-,发放,-,跟踪检验,-,按质换油,-,回收利用,运用摩擦学原理正确实施润滑物资管理和润滑技术管理。,设备润滑管理的实施,1,、建立健全润滑管理的组织机构；,2,、制定并实施设备润滑管理的规章制度,；,3,、润滑管理的日常业务工作：,（,1,）润滑剂的选择；,（,2,）油脂用量计划；,（,3,）润滑剂的定期分析与诊断。,4,、润滑故障处理；,5,、废油回收与再生处理；,6,、开展润滑管理的基本活动：,（,1,）防止润滑油脂泄漏活动；,（,2,）油液净化活动。,7,开发和应用高性能润滑剂，提高用油质量，延长换油期。,润滑油的制备,目前，使用最多的润滑油类型是矿物油类润滑油，,它是以石油馏分为原料生产的。,油的规格指标,理化指标,粘度、酸（碱）值、水分、机械杂质、闪点,等。,性能指标,抗泡沫性、抗氧化性、抗腐蚀性、抗乳化性、,极压性等。,性能试验,一般测某类油就用此类油的有代表性的设备,按有代表性的工况制定的试验条件做评定方,法。,润滑油的日常品质检验指标,1,、粘度,：表示润滑油内部产生相对运动时，内摩擦力的大小；,2,、,酸值：,润滑油中含有酸性物质的指标。单位：,mgKOH/g,；,3,、,水分,：润滑油含水量的重量百分数或体积百 分数；,4,、,机械杂质,：润滑油中存在的不溶于汽油、乙醇和苯等溶剂的沉淀,物、胶状悬浮物、砂土、铁屑，以及由添加剂带来的 一些,难溶于溶剂的有机金属盐等杂质；,5,、,闪点：,在规定的实验条件下加热油品，油面上方的油蒸汽与空气,的混合物在同给定的小火焰接触时，产生闪火现象的最低,温度；,6,、,极压性,：指润滑油在低速高负荷或高速冲击负荷条件下，防止磨 擦面发生擦伤和烧结的能力。若用四球机测试，指标为,P,b,，,P,k,ZMZ,。,润滑脂的主要质量指标,润滑脂由基础油、稠化剂和添加剂调和而成。其主要指标有：,1,、,锥入度,：表示润滑脂稠度的指标；,2,、,滴点,：决定润滑脂使用温度的指标；,3,、,水分,：润滑脂含水量；,4,、,机械杂质,：混入润滑脂中的不溶解的灰尘、,沙砾、金属微粒等；,5,、,抗腐蚀性,：反映对金属零件有没有腐蚀作用,的指标。,润滑油添加剂,根据所起作用可以分为两大类：一类是改善,润滑油物理性能的,一类是改善润滑油化学性能,的。,1,、清净分散剂；,2,、抗氧化添加剂；,3,、油性添加剂；,4,、极压抗磨添加剂；,5,、增粘添加剂（粘度指数改进剂）；,6,、防腐蚀添加剂；,7,、抗泡沫添加剂；,油品的合理选用,原则,：,必须满足降低摩擦副相对运动表面摩擦阻力、减少表面磨损和能源消耗的要求。主要根据摩擦副的工作条件选用（载荷、运动速度、温度、工作环境）。,方法,：,借助工程手册中图表。,简单方法,：,选用的油品种类（名称）与用油的零件部位名称一致。慎重参考设备制造厂家推荐用油。,油品的混用,油品不宜混用的说明,：,1,、一般情况下应尽量避免混用；,2,、不同品种的润滑油不能混用；,3,、相同品种不同生产厂家的润滑油不能,混用；,4,、润滑油与润滑脂不要混用；,5,、新油与旧油不要混用。,润滑油在使用中的变化,1,、水、空气、温度、机械剪切和有害介质等作用，使基础油氧化、裂化、聚合，添加剂消耗、失效。,2,、表现：各项指标变坏；生成沉积物。,润滑油被污染,润滑油中混入水分有以下危害：,使添加剂水解、沉淀或溶于水；,造成腐蚀和锈蚀；,降低润滑能力；,乳化和生成油泥。,油中的燃料和烟炱的影响,混入燃料，稀释润滑油；,破坏某些添加剂，使粘度和闪点下降；,油中烟炱含量增加，使粘度快速增加，磨损增加。,润滑油被污染（续）,灰尘和杂物进入油液的影响,造成磨料磨损；,堵塞油孔、油道和滤网；,油的使用性能下降,进入空气的危害,油泵空吸、供油失败；,液压系统工作不稳定；,泵体产生空蚀；,油温升高，加剧氧化，减少油的寿命。,其他污染,润滑油品的质量维护,1,、润滑油品储存、运输过程中的,质量维护；,2,、润滑油品使用过程中的质量维护,；,合成润滑油,合成润滑油是采用有机合成方法制备的。它与矿物油相比，具有以下特性：,1,、优良的耐高温性能和热氧化稳定性；,2,、优良的粘温性能和低温性能；,3,、优良的化学稳定性；,4,、良好的润滑性和较低的挥发性。,合成润滑脂,合成润滑脂是指以合成油为基础油的润滑脂。它与以矿物油为基础油的润滑脂相比，具有以下特性：,1,、优良的高温性能（高滴点、低蒸发,度、好的热氧化安定性）；,2,、较好的低温性能；,3,、良好的机械安定性；,4,、良好的耐介质性能。,工业齿轮油,Shell Omala HD Oil,合成齿轮油,应用于重负荷，高温和较大的环境温度变化下工作的闭式齿轮传动。,也适用于滑动轴承，滚动轴承的润滑。,适用于循环系统。,卓越的润滑性能,优异的热稳定性和防老化性，即使高温条件下，也可确保油的长的使用寿命。,杰出的防锈和防腐蚀性能。,典型产品：,Omala(HD220,HD320),Shell Omala Oil,极压齿轮油（含极压添加剂，抗腐蚀剂，抗氧化剂，抗泡剂和降凝剂）,主要用于重负载工业齿轮传动润滑,也适用于轴承润滑,用于循环系统和飞溅润滑系统,杰出的热稳定性和抗氧化性,分水性强,良好的抗腐蚀性能,抗泡性强,典型产品：,Omala(68,100,150,220,320,460,680),密度 粘度,40,0,C,粘度,100,0,C,粘度指数 闪点 倾点,320 0.893 320 24 95 244,0,C -9,0,C,Mobil SHC 600 Series,齿轮油,合成齿轮油,用于极高或低温情况下的轴承及齿轮润滑,高粘度指数,高使用寿命,典型产品：,Mobil SHC 624,（,626,，,627,，,629,，,630,，,632,，,634,，,636,，,639,）,Mobilgear 630Mobilgear 634,1,，美孚齿轮油,600,系列,2,，该系列为优质重型工业用齿轮油，专用于一般负荷至,重负荷条件下密封齿轮装置。它含有防锈，防腐蚀，抗,泡沫和硫磷型极压抗磨添加剂。在重负荷齿轮装置中，,它可以减少摩擦阻力，从而减少温度增加。,3,，性能指标,比重 倾点,0,C,闪点,0,C,粘度（,40,0,C,）粘度（,100,0,C,）粘度指数,ISO,等级,0.90 -18 216 209 17.8 95 220,634 0.91 -7 232 437 30.4 95 460,Mobilux EP0Mobilux EP2,1,，美孚润滑脂,EP,系列,2,，该系列是以羟基硬脂酸锂为皂基配制的多用途极压润滑脂。它实用于,-29,0,C,至,121,0,C,和有水冲洗的环境下使用。其减摩性能及低温泵动性良好，抗氧化性能优异，能防止铜合金腐蚀，在有碱性水冲洗时仍能防止钢铁生锈。它应用于集中给脂系统，也用于滑动轴承部位。,3,，性能指标,NLGI,皂基 针入度 结构 滴点,0,C,颜色 基础油粘度,编号 （操作,60,次后）（,40,0,C,）,EP0 0,锂基,370,光滑,190,棕,150,EP2 2,锂基,280,光滑,190,棕,150,机械设备的润滑方法,分散润滑,对个别的、分散的润滑点,实施润滑的方式。,集中润滑,对多个润滑点,使用供油系统,提供润滑的方式,润滑油的过滤系统,设备精度高、过滤系统要求,更加严格；,滤清器的精度；,滤清器的质量和更换都对减,少磨损的效果明显。,典型机械零部件的润滑,滑动轴承的润滑,滑动轴承的失效,选油原则：,综合考虑、负荷、,速度、间隙、,温度、,轴承结构等。,齿轮传动的润滑,齿轮的失效形式,齿轮表面严重磨损,齿轮表面疲劳,齿轮表面塑性流动,齿顶崩齿和齿根断裂,机床滑动导轨的润滑,滑动导轨工作特点,滑动导轨的磨损,粘附磨损,磨料磨损,滑动导轨选油,机床导轨爬行和防止爬行的措施,导轨爬行定义,导轨爬行原因,从摩擦学角度研究防爬措施,设计为静压导轨,使用有油性添加剂的导轨油,选用,较小的材料作导轨副,油液的简易诊断方法,1,、粘度的简易诊断；,2,、水分的简易诊断；,3,、机械杂质的简易诊断；,4,、通过润滑油的色度简易分析、进行诊断。,5,、斑点试验,润滑油液性能分析技术,1,、油液常规理化性能的检测,使用 实验室标准的测试方法和相应的测试仪 器；油液性能的现场快速测试技术。,2,、油液综合质量检测,国内外使用的现场评定油液综 合质量的方法和相应仪器。,润滑油液监测与诊断技术,油液监测与诊断技术基本特性：,（,1,）,监测对象,：,设备的润滑系统和液压系统。,（,2,）,监测与诊断故障类型,：,与上述系统 的摩擦、磨损和润滑有关。,（,3,）,监测与诊断信息来源,：,润滑油液。,润滑油液监测与诊断技术（续）,实施程序,：,1,、选择对生产、产品质量、经济效益影响较大的设备为,监测对象；,2,、选择油样。这是实施技术的重要环节；,3,、制备检测油样；,4,、将检测油样送入监测仪器，定性、定量测定有关参数；,5,、进行检测数据处理与分析；,6,、根据数据处理分析的结果，判断设备的异常、异常部位、异常程度和原因，预报可能出现的问题以及发生异常的时间、范围和后果；,7,、提出改进设备异常状况的措施,。,原子发射光谱技术及仪器,原子吸收光谱技术、原子发射光谱技术都是通过分析润滑油中金属磨损微粒的材料成分和数量，对比设备使用过程中金属磨损微粒数量变化速度，了解设备摩擦副的磨损情况，来正确判断设备异常和预防故障，为设备科学检修提供依据。,一、原子发射光谱技术（,AES,）和仪器,右图是美国,BairdFAS-2C,型直读式,发射光谱仪的原理图。,该仪器的分析容量大，精度高，分析,可靠，分析速度快，在,40s,内便可测定,一个油样中,10,种元素的含量值。仪器操,作简单，原始油样不须处理即可直接送检,，环境要求低。特别适合大规模含有多种,材质摩擦副（例如内燃机）的设备群体监,测。,缺点是：价格昂贵。,原子吸收光谱技术和仪器,原子吸收光谱仪的分析,灵敏度高，适用范围广，,取样量少。但测一种元,素需要更换一种元素灯，,油样预处理较发射光谱,仪复杂，用燃料气加热,试样既不方便也不安全,。,器,铁谱技术的概念,铁谱技术,是：,利用高梯度的强磁场将润滑油,中所含的机械磨损微粒,和污染杂质有序地分离,出来，借助铁谱显微镜,对分离出的微粒和杂质,进行有关形状、大小、,成分、数量及粒度分布,等方面的定性和定量观,测，便可以判断机械设,备的磨损情况，预报零,部件的失效。,颗粒计数技术,颗粒计数技术是评定油液内固体颗,粒（包括金属磨损微粒）污染程度的一,项重要技术。它的原理是把油样的颗粒进行粒度测量，并按预选的颗粒范围进行计数，从而得到有关颗粒粒度分布方面的重要信息。,油液诊断的项目,必作项目,测试油的主要理化指标，如粘度、酸（碱）值、水,分、机械杂质、不溶物、闪点等。它 们反映了油的,降解情况和设备运转状态。,其次项目,采用发射光谱技术（吸收光谱技术）、红外光谱技,术等。它们反映故障发生前或初期情况。,选作项目,采用铁谱技术、测试油中性能指标等。,观察项目,油压、油耗等。,
