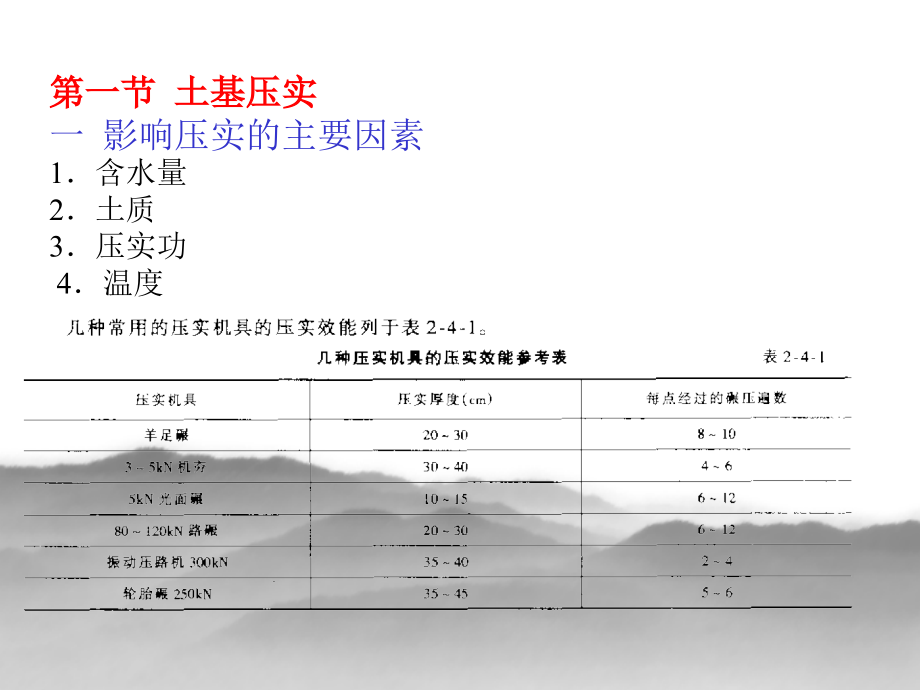

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第一篇 路基路面工程第四章 路基建筑,第一节 土基压实,一 影响压实的主要因素,1含水量,2土质,3压实功,4温度,二、路基压实度标准,第二节 土路基建筑,一、施工前的准备工作,1、组织准备工作：前提,建立和健全施工队伍和管理机构，明确施工任务，指定必要的规章制度，确立施工目标。,2、技术准备工作：在熟悉设计文件和设计高低的基础上进行施工现场勘察，核对设计文件，必要可修改。编制施工组织计划，恢复路线施工放养与清楚施工场地，搞好临时工程的各项工作。,3、物质准备工作,包括各种材料与机具设备的 购置，采集、加工、调运与储存以及生活后勤供应等。,二、土路基施工,人工简易机械化：劳动强度大，功效低，进度慢，质量难以保证。,综合机械化：挖掘机开挖路堑，汽车配合运土方。,水力机械化：水泵、水枪等水力机械，喷射强力水流，挖掘鳔胶松散的土质及地下钻孔。,爆破法：,三、施工要点,1边坡放样，树起标杆,2、斩草除根，陡坡挖阶,3清淤排水，铺设盲沟,4、土质良好，清除杂物,5随挖随运，分层平铺,6及时碾压，做成横坡,7削柏边坡，整型验收,第三节 石方路基建筑,一、爆破作用原理,爆破作用原理：药包点火后产生高温(20005000)、高压(115MPa)而发生冲击波波速达1000ms)使药包休积膨胀千倍以上。这种爆破能足以使岩体破坏而产生碎裂。,三、爆破技术,石方爆破常用炮眼法。,药壶法,洞室法,安全距离：,飞石安全距离：,爆震的安全距离：,空气冲击波的安全距离,第一节 路面工程发展趋势,l 设计自动化,2施工机械化,3设计和质检规范化,4 量测自动化,5材料和结构多样化,第五章 路面工程绪论,第二节 对路面的基本要求,1,、功能：提供汽车在道路上全天候地行驶安全、舒适、快速、经济。,路面的好坏直接影响车速、成本、行车安全和舒适性。,路面在通车造价中占很大比例。约为20%70%。,2、要求：,1）强度和刚度,路面受力：阻力、车轮水平力、垂直力、震动力、冲击力、真空吸引力。,强度：抵抗行车作用下产生的各种应力，避免破坏。,刚度：防止产生过量的变形而形成车辙、沉陷、波浪等破坏。,2）稳定性,温度水分变化情况下相对稳定。,沥青路面：高温稳定性和低温抗裂性需要提高。,水泥混凝土：高温拱胀、低温缩裂需要避免。,3）耐久性,重复荷载作用下产生疲劳破坏和变形累积。,需要足够的抗疲劳强度，抗老化，抗变形累积。,4）表面平整度,不平整路面会增大行车阻力、行车颠簸，影响速度和安全性。,5）表面抗滑性能,安全性能指标：制动雨天危险,沥青路面：耐磨石料,水泥混凝土路面：刷毛刻槽。,6）环保性,第三节 路面构造,一、路面断面与宽度,二、路,拱,路拱是为了保证路面排水；但又耍保证行车乎稳，路拱坡度不能太大。路拱可作成直线或抛物线形。,三、路面结构层,路面面层包括：面层、基层、垫层,第四节 路面的分类和分级,从路面的力学性能出发，一般把路面分为刚性路面和柔性路面两大类。,刚性路面指水泥混凝土路面,柔性路面主要有碎(砾)石路面和各类沥青路面。,第六章 中、低级路面与基层,第一节 块石路面与基层,1、定义：用不同形状和尺寸的石块砌筑的石块结构层称为块石路面或基层。,2、优缺点：,优点：块石路向坚固耐用、清洁少尘，维修方便,缺点：人工操作，难干实现机械施工。,路面材料：整齐石块、半整齐石块和不整齐石块,基层材料：锥形块石、片石、拳石或圆石铺砌，并用碎石填缝压实,垫层：砂或砂砾垫,第二节 碎(砾)石路面与基层,一、概 述,1、定义：用碎石或轧制砾石按嵌锁原形压空形成的路面2、优缺点：,优点：施工方便、造价低廉，适于道路约分期修建和改善,缺点：强度低，平整度差易扬尘，易产生露骨松散等病害，养护工作量大。,分类：,干压碎石,水结碎石,泥结碎石,二、填隙碎石基层,填隙碎石只能用作基层或底基层，适宜于干旱缺水地区,施工程序：,1准备下承层,2 施工放样,3备料,4摊铺粗碎石,5初压,6 撒铺填隙料,7碾压,8再次撒布填隙料和碾压,9 终压,三、泥结碎石路面与基层,1、定义：用粘土作填充粘结料修筑的碎石路面。,2、路面施工方法,拌和法,灌浆法,路面材料：轧制碎石，其强度不低于三级，粘土,改进：泥灰结碎石路面,第三节 级配碎(砾)石路面与基层,定义：将粒径不同的石料和砂(或石屑)及粘土组成良好级配的混合料，在最佳含水量状态下经辗压形成密实的路面结构。,施工程序：1准备工作；2摊铺材料，3拌和与整型；4压实；5铺封层,级配碎石的颗粒组成如图,第四节 半刚性基层,1、定义：用无机结合料(如水泥、石灰)稳定土或矿料(如砂、砂砾、石屑等)，或与工业废碴(如粉煤灰、煤渣，高炉矿洁等)综合稳定的结构层。,2、优缺点,优点：强度较高，板体性和水稳性好,缺点：会干缩开裂不耐磨耗,故不宜用作面层只能作为基层使用,3、材料：,石灰稳定土采用一级或二级生石灰，用灰量为810(占土的质量）,石灰工业废酒稳定土基层足利用工业废料为主要材料修建的。,4、施工工序：,1）放样清底 2）备料3）摊铺4）整型5）碾压6）养生,作业：,1、土路堤施工要点 2、半刚性基层常用材料及特点,
