第一章 矿井提升基本知识
一、矿井提升简述
组成：由矿井提升设备、矿井提升场所、提升对象
1. 提升设备：提升机、提升容器、提升钢绳、天轮、井架及装卸载附属装置等。
2. 提升场所：井口、井底、中段车场、井筒、提升机房及其它辅助设施等。
3. 提升对象：人员、设备器材、矿（废）石等。
二、矿井基本知识
1. 分类
倾角：竖井、斜井
用途：主井、副井、风井
2. 基本概念
1）矿井井口：是地表至井下的唯一的一个“候车室”，是运送人员、器材和提升矿（废）石的中转站。
罐笼－井口车场
箕斗－卸载装置，受矿仓、地面转运设备或轨道线路等
2）井底车场：是井下运输和提升系统的枢纽站。
A 组成：

重 车 线：（主井重车线、副井重车线）存放从采场来的重车的轨道。

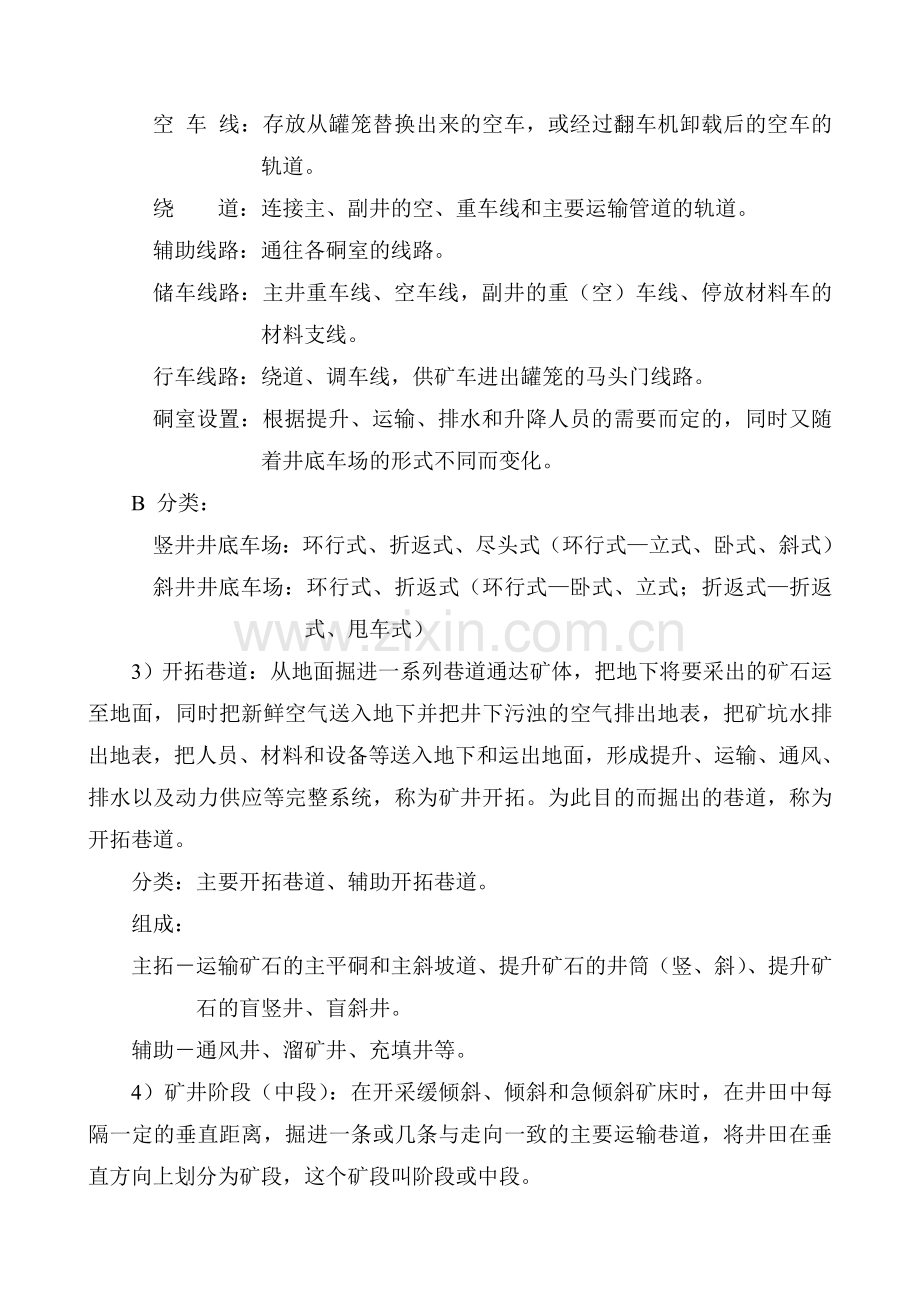

空 车 线：存放从罐笼替换出来的空车，或经过翻车机卸载后的空车的轨道。
绕 道：连接主、副井的空、重车线和主要运输管道的轨道。
辅助线路：通往各硐室的线路。
储车线路：主井重车线、空车线，副井的重（空）车线、停放材料车的材料支线。
行车线路：绕道、调车线，供矿车进出罐笼的马头门线路。
硐室设置：根据提升、运输、排水和升降人员的需要而定的，同时又随着井底车场的形式不同而变化。
B 分类：
竖井井底车场：环行式、折返式、尽头式（环行式—立式、卧式、斜式）
斜井井底车场：环行式、折返式（环行式—卧式、立式；折返式—折返式、甩车式）
3）开拓巷道：从地面掘进一系列巷道通达矿体，把地下将要采出的矿石运至地面，同时把新鲜空气送入地下并把井下污浊的空气排出地表，把矿坑水排出地表，把人员、材料和设备等送入地下和运出地面，形成提升、运输、通风、排水以及动力供应等完整系统，称为矿井开拓。为此目的而掘出的巷道，称为开拓巷道。
分类：主要开拓巷道、辅助开拓巷道。
组成：
主拓－运输矿石的主平硐和主斜坡道、提升矿石的井筒（竖、斜）、提升矿石的盲竖井、盲斜井。
辅助－通风井、溜矿井、充填井等。
4）矿井阶段（中段）：在开采缓倾斜、倾斜和急倾斜矿床时，在井田中每隔一定的垂直距离，掘进一条或几条与走向一致的主要运输巷道，将井田在垂直方向上划分为矿段，这个矿段叫阶段或中段。
第二章 矿井轨道
一、轨道结构
1. 目的：减小阻力
2. 组成：下部建筑（巷道底板）、上部建筑（钢轨、轨枕、道床和接轨零件）。
钢轨：工字形
轨枕：木质、金属、钢筋混凝土，两根钢轨接头处应悬空。
道床：碎石
接轨零件
3. 轨距：内侧之间距离

4. 线路坡度：线路纵断面上两点的高差与其间距之比。
h／L （3‰～10‰）
二、弯曲轨道
1. 最小弯道半径：运行速度、轴距大小
2. 解决办法：轨距加宽，外轨抬高。
三、道岔：使车辆从一条线路转到另一条线路的连接装置。
1. 单开道岔的结构：夹轨、基本轨、转辙机构、辙岔、过渡轨、护轮轨。
2. 道岔的类型
一般分为：单开道岔、对称道岔、渡线道岔、菱形道岔
按操作方法：手动、机械、弹簧道岔和远距离操纵
3. 道岔的标号
624—1／4—12右（左）
第三章 轨道运输车辆及辅助机械设备
一、矿用车辆分类及构造
1. 分类
用 途：送货的货车、运人的人车、专用车
货物性质：货车－运松散货载的矿车、木材车、运设备的平板车
构 造：固定式箱车、翻斗式、侧卸式、底卸式、梭式
容 积：大型、中型、小型
2. 主要技术参数：容积（m3）、载重（kN或N）、轨距（mm）、外形尺寸、轴距、自重、车皮系数（自重与载重之比）、容积系数（车箱容积与外型体积之比）。
3. 要求：坚固性，外形尺寸应小（容积系数大），阻力小，稳定，摘挂方便，卸载干净，清扫容易，润滑简单。
4. 松散货载用矿车的组成：车箱、车架、轮轴、
缓冲器、连接器

二、矿车的主要形式
固定车箱式、翻斗式、侧卸式、底卸式、梭式

三、人车
1. 人车的运输要求
平巷：①距离 ②时间 ③速度 ④安全 ⑤顶棚 ⑥连接 ⑦挂车
斜巷：①防坠器 ②制动闸
2. 人车规格
类别
型号
轨距
（mm）
最大速度
（m/s)
使用倾角
（°）
外形尺寸（mm）
乘人数
自重
（kN）
长
宽
高
平卷用
12型
JJ-436型
600
762
3
7

4300
4300
1020
1330
1450
1500
12
18
14.21
17.64
斜井用
CRX-10
CRX-15
红旗一号①
600
900
600
760
750
3.5
3.5
3.77
3.75
3.75
6～30
6～30
25
25～30
32～37
4500
4450
15700
4620
4933
1035
1335
1200
1300
1300
1450
1450
1565
1450
1450
10
15
46
15
16
18.13
19.11
57.43
42.70
45.17

四、轨道运输的辅助机械设备
组成：翻车机、推车机、爬车机、阻车器、限速器等。
1. 翻车机：是固定车箱式矿车的卸载设备。
设置地点：箕 斗－井底车场
罐笼或平硐－地面井口车场
分类：前倾式、圆形式
举例：

前倾式分类：⑴按动力－无动力、有动力⑵按矿车－不通过、通过
无动力原理：重载重心高，空载后重心下移
液压传动：结构复杂，工作平稳
2. 推车机：短距离内移动矿车位置的设备
分类：
按用途－设在罐笼前的、设在翻车机前的、设在装载站的
按结构－有牵引机构的、无牵引机构的
按能源－电动、气动、液压
按相对位置－下行式、上行式
举例：

图3-5 运动过程
钢绳推车机优缺点
几种推车机优缺点比较
3. 阻车器：在矿车自溜运行轨道上阻止矿车运行用的设备。
分类：单式、复式
操作方式：手动、半自动、自动
结构：阻轮、阻轴、阻底挡、阻缓冲器等。
举例：

图3-6 工作原理及过程
4. 爬车机：在短距离内将单个矿车推送到较高轨面上去的设备。
分类：链式、钢绳
几种爬车机优缺点比较
第四章 竖井提升
一、概述
1. 基本概念
主 井：提升矿石（箕斗）
副 井：上下人员、提升矸石、设备与材料（罐笼）
风 井：通风
混合井：主、副
2. 竖井的结构
井颈、井身、井底
3. 井筒装备
罐道、罐道梁、井底支承结构、过卷保护
1）罐道、罐道梁作用：
2）梯子间作用：
3）管缆间作用：
4. 竖井提升
1）分类：单绳、多绳（按提升机类型）
2）组成：
单绳－提升容器、提升钢绳、提升机、天轮、井架、装（卸）载附属装置等。
3）区别：单绳－缠绕；多绳－摩擦
4）单绳提升机分类：双筒、单筒
5）拥罐工、信号工、提升司机的职责
二、提升容器
1. 分类：竖井－罐笼和箕斗；斜井－矿车串车
2. 罐笼：单层、双层
1）结构：罐体、悬挂装置、导向装置（罐耳）、安全装置
罐 体－主体
悬挂装置－连接罐笼与钢丝绳
导向装置－导向罐笼、罐道，分为木制、钢轨、钢绳。滑动、滚动
安全装置－防坠器、工作过程
2）罐笼的制作要求：
3. 罐笼的承接装置：便于矿车出入罐笼
承接梁－井底
托 台－井底、井口
摇 台－井底、井口、中段
摇台的工作原理

4. 箕斗：矿石、废石
1）分类：翻转式、底卸式
单绳——翻转式
多绳——底卸式，消除两箕斗自重不平衡现象
2）翻转箕斗的工作原理
5. 平衡锤：单罐笼或单箕斗
作用：平衡提升载荷，减少提升钢绳对卷筒的静拉力差，以减少提升电动机容量。

三、井口安全设施
1. 安全门：在竖井提升的地面井口和各个中段水平的井口，为防止人员、矿车及其它物件坠入井底而装设的安全门。
2. 分类
操作方式：人工式、重力式、动力式、上提式
四、钢丝绳
1. 构造：绳股、绳芯
2. 断裂原因：磨损严重、锈蚀严重、超负荷运行、疲劳过度
3. 安全技术要求
捻距：任一个钢丝绳股环绕一周的轴向距离
6×7 6－绳股 7－每绳股内的钢丝
4. 检查与维护
五、安全保护装置
1. 竖井提升装置的机电控制系统
1）限速保护 《煤安规程》P228 P424 P425
2）过卷保护 《煤安规程》P210 397条 P230 P427
3）主电机的短（断）路保护
4）过速保护
5）过负荷及无电压保护
6）提升机手柄与安全制动连锁保护
7）闸瓦磨损保护（与闸间系保护不同）
8）提升机与信号系统的闭锁
2. 深度指示器
作用：1）给提升机司机指示提升容器在井筒中的位置；2）容器接近井口时发出减速信号；3）过卷时进行保护；4）减速时进行过速保护。
分类：牌坊式、圆盘式
3. 制动装置
作用：正常停车、工作制动、安全制动、维护制动
第五章 斜井及露天斜坡轨道运输
一、概述
1. 分类：
按用途分：主斜井－提升矿石
副斜井－提升废石、升降人员和器材，兼通风、排水
风 井－通风兼安全出口
按提升容器分：矿车组运输、箕斗或台车运输斜井、胶带运输
2. 适用范围
3. 斜井井筒
结构：井口、井身、井底
4. 斜井提升
1）组成：
斜井提升设备－提升绞车、提升容器、提升钢丝绳、天轮、井架、装卸载设备等。
斜井提升场所－提升机房、井口车场、斜井筒（轨道及安全设施等）中段及井底车场、井口及井底装卸构筑物等。
有关设施构筑物
2）斜井提升机：单筒提升机
3）与竖井的区别
4）拥罐工、信号工、提升司机的职责
二、斜井提升容器及辅助装置
1. 提升容器：矿车组、箕斗、人车
2. 矿车：容积为0.5～1.2m3；矿车组数量为3～5辆
3. 箕斗：前卸式、后卸式
前卸式：结构简单，坚固耐用，重量轻，斜井倾角大时装满系数大。卸载时动载荷大，自重不平衡，卸载曲轨长，斜井倾角小时装满系数小。
后卸式：卸载平稳，动载荷小，斜井倾角小时装满系数大。结构复杂，自重大，斜井倾角大时卸载困难。
区别：卸载轮位置，转动轴位置，活动门上装有导向轮
4. 人车：XRC型、XRB型
XRC－安全制动装置是以插爪插入枕木
XRB和SR－抱爪抓捕钢轨
5. 辅助装置：天轮、游轮、托辊、立辊

三、安全设施
1. 防跑车装置
1）逆止阻车器：如图1
2）安全挡车板：如图2
3）保险绳：A 用保险绳套套住矿车；B 用保险绳的另一头与矿车尾部相连
4）设置安全标志和灯光信号
2. 跑车防护装置及设施
1）自动防跑挡车器
2）回转式气动安全门
3）阻车叉（图）
3. 机电控制系统安全保护
限速、主电机短（断）路保护、过卷、过速、过负荷及无电压保护、提升机操作手柄与安全制动的联锁、提升机与信号系统的闭锁
《煤安规程》 P230 427条
4. 设置躲避硐室及行人安全挡墙
四、安全管理
1. 安全要求
2. 速度规定：速度图
3. 运输管理：运送人员、运送物料
五、事故原因及预防
原因：
1）违章操作、马虎大意；
2）连接销跳出；
3）连接器不合格；
4）连接件不合格；
5）钢丝绳断裂；
6）操作失误；
7）制动不足；
8）设置违规。
措施：
1）检查、维护和日常保养
2）连接装置安全
3）有防脱装置
4）制动有效
5）设施齐全
6）防护齐备
7）信号装置
8）规范操作
第六章 信号工、拥罐工安全操作与管理
一、信号系统
1. 组成：电源变压器、开关、按钮、信号指示灯、电铃或电笛、继电器、线路及其它等。
2. 作用：是提升的工作指示，是保证矿井提升系统安全运转的重要装置。
3. 种类：竖井
① 工作执行；② 提升中段指示；③ 提升种类；④ 检修；⑤ 事故；⑥ 联系询问
4. 规定
① 信号装置设齐全；② 专职信号工；③ 各中段信号区别；④ 人员乘罐守规；⑤ 信号清晰；⑥ 竖井系统、各中段与总信号联通；⑦ 信号闭锁，有辅助装置
5. 特例（直接发信号给司机）
① 事故；② 箕斗提升；③ 罐笼提升矿石或废石
6. 基本要求
① 独立电源；② 信号闭锁；③ 松绳保护；④ 开车转发；⑤ 信号方式；⑥ 保留信号；⑦ 多层信号；⑧ 安全门闭锁；⑨ 罐座指示灯；⑩ 停、卸指示灯；⑾ 检修信号；⑿ 直通电话
7. 主井罐笼提升的信号要求
① 信号转发；② 灯光保留；③ 停车直发；④ 托罐信号；⑤ 安全门闭锁
8. 副井罐笼提升的信号要求
① 开车转发、停车事故直发；② 信号保留；③ 信号显示；④ 人、物检修要区分闭锁；⑤ 事故信号；⑥ 防止失误的闭锁
9. 常见故障及排除方法
故障：① 不响；② 不亮；③ 不正常
排除方法：
10. 电视监视系统
组成：摄像机、传输电缆、电源、终端显示器、记录设备等。
原理：景物→摄像机→
二、信号工的安全操作
1. 规程及要求
① 熟悉；② 配合；③ 执行；④ 非法信号；⑤ 经常检查；⑥ 认真；⑦多层罐笼；⑧ 不保留信号；⑨ 确定；⑩ 改发信号；⑾ 时刻观察；⑿ 停止15分以上；⒀ 停止6小时以上；⒁ 急停；⒂ 作业变更；⒃ 故障记录；⒄ 坚守岗位
2. 竖井提人的安全操作
① 安全距离；② 严禁混提；③ 随时观察；④ 一次确定；⑤ 箕斗提升；⑥ 人员运送
3. 竖井运送火工用品的安全要求
① 时间；② 说明；③ 分别运送；④ 层数；⑤ 人数
4. 竖井多水平或多中段的安全操作
① 方法；② 多中段转换；③ 中段信号；④ 中间水平中段升降人员；⑤占罐
5. 竖井检修或处理事故的安全操作
① 确定作业内容；② 详尽交代；③ 协助作业；④ 作业保护；⑤ 溜罐；⑥ 试验
6. 竖井提升注意事项
① 开车信号；② 事故处理；③ 信号及时准确；④ 停车信号；⑤ 超长材料；⑥ 严禁混提；⑦ 多层提升；⑧混提条件
7. 斜井提人的安全操作
① 检查试车；② 规范操作；③ 检查人员；④ 确定
8. 斜井运送物料的安全操作
① 规范操作；② 检查确认；③ 超重、超长、超宽、超高等；④ 大型设备；⑤ 开车前检查；⑥ 运送过程；⑦ 恢复运行前检查试车
9. 斜井运送危险物品的安全规定
① 规范操作；② 专人护送；③ 严禁随从；④ 非专用人车；⑤ 装卸、运送速度规范；⑥ 分别运送
10. 斜井处理事故的安全操作
① 急停；② 了解情况；③ 上报；④ 车辆掉道；⑤ 作业保护
三、拥罐工的安全操作
1. 竖井升降人员
① 清点人数；② 维护秩序；③ 安全关闭；④ 禁止替代；⑤ 罐笼停稳；⑥ 防止罐笼切人事故；⑦ 严禁混合提升；⑧ 车辆停放；⑨ 严禁闲人逗留
2. 竖井升降物料
① 开启罐座；② 开启摇台；③ 安全开启出口；④ 装车；⑤ 检查矿车；⑥ 回收罐座或摇台；⑦ 运送重物；⑧ 运送大型特殊设备；⑨ 运送爆破材料；⑩ 卡车或掉道处理；⑾ 严防伤人
3. 斜井的安全操作
1）一般要求
① 检查设备；② 检查斜巷；③ 自身防护；④ 检查物料；⑤ 检查车辆；⑥ 超重、超高、超长、超宽；⑦ 运送爆破材料
2）操作程序
① 车停操作；② 站立位置；③ 故障处理；④ 挂人车；⑤ 运送物料检查；⑥ 特殊设备；⑦ 再次详查；⑧ 监视运况；⑨ 清理现场
3）注意事项
① 事故处理后检查；② 相互配合；③ 过风门；④ 严禁违规；⑤ 岗位职责
4、斜井（平巷）人车的安全操作
1）一般规定
① 培训上岗；② 严守制度；③ 交接内容；④ 试验检查；⑤ 摘挂尾灯
2）斜井人车运行前的检查
① 装置灵活可靠；② 乘车秩序；③ 违禁物品
3）平巷人车运行前检查
① 装置灵活可靠；② 乘车秩序；③ 违禁物品
4）斜井人车操作流程
① 放空车；② 熟悉信号；③ 乘坐位置；④ 急停
5）平巷人车操作流程
① 携带口笛；② 乘坐位置；③ 防止追尾
四、信号工、拥罐工岗位安全管理
1. 重要性
2. 岗位职责
① 敬业爱岗；② 培训上岗；③ 遵守制度；④ 遵守纪律；⑤ 严禁闲人替代；⑥ 团结合作；⑦ 正确发送信号；⑧ 离岗告知；⑨ 沉着稳重；⑩ 保持卫生；⑾ 维护设备；⑿ 统一意见；⒀ 服从指挥
3. 交接班制度
① 交接时机；② 交接内容；③ 交接特例；④ 正规交接；⑤ 接班后准备；⑥ 擅自离岗；⑦ 汇报记录
三准三不发：
六 注 意：
4. 乘罐、候罐管理制度
① 悬挂布告牌；② 等罐距离；③ 乘罐人数；④ 严禁自出自进；⑤ 严禁升降信号后进出罐；⑥ 制止乘员
5. 防火
① 开展教育；② 遵守制度；③ 建立设施；④ 迅速上报；⑤ 硐室火灾；⑥ 人员安全；⑦ 措施有效；⑧ 有效灭火；⑨ 冷静对待
第七章 矿山电气和机械安全知识
一、电气安全知识
1. 井下供电
① 高压≤10 kV；
② 低压≤140 V；
③ 照明≤220 V；
④ 携带式工具≤127 V；
⑤ 电机车交流≤400 V、直流≤600 V；
⑥ 井下禁止接零，普通变压器禁止直接接地。
2. 短路及预防
短路：两根以上导线直接相接或通过电弧相接，从而使短路点至电源之间导线及设备流过强大电流的一种现象。
原因：① 绝缘破坏；② 设备内部；③ 操作失误；④ 绝缘击穿
预防措施：① 严格按规定设置保护装置。
② 进行绝缘性能试验
③ 日常性维护保养、巡查
④ 加强教育
3. 触电及预防
触电：凡人体触及带电体，造成电流对人体的伤害。
常见事故：① 违规操作；② 无保护；③ 接触架空线；④ 检修误操作；⑤ 高压触电
预防措施：① 接地保护和接零
② 井下采用中性点绝缘系统
③ 采用较低供电电压
④ 隔离防护
⑤ 禁止带电检修
4. 漏电及预防
漏电：井下中性点不接地供电系统中，由于各种原因，当一相或两相以上对地绝缘总电阻下降或发生单相接地时，则有电流流入地中形成回路。
常见事故：① 受潮进水；② 受到破坏；③ 接头漏电；④ 设备内部破坏；⑤ 设备老化
预防措施：① 采用可靠的漏电保护装置－检漏继电器
② 采取保护接地措施
5. 井下保护接地网
概念：井下中央变电所、采区变电所、机电硐室、配电点和一切必须接地的电气设备，均通过连接导线与接地母线或辅助接地母线相连。接地母线或辅助接地母线通过各自的接地导线与主接地线或局部接地线连接。这些分散的主接地装置、局部接地装置和需要接地的各种移动电气设备又通过系统接地线（干线）连接在一起，从而构成一个完整的不间断的井下总接地网。
二、机械设备安全知识
1. 正确操作
① 严格执行持证上岗；② 实行专责制；
2. 维护保养
3. 设备检修
4. 事故调查分析及防范
设备事故：设备在使用中，不管什么原因造成机件非正常磨损而致使设备突然停运、生产中断。
分类：① 按后果－特大、重大、一般
② 按性质－责任、质量、其它
