104国道温州西过境永嘉段拆迁安置房工程
1#-5#楼1层至12层主体结构验收报告

监
理
评
估
报
告

编制人：

审核人：

审批人：
编制单位：浙江大成工程项目管理有限公司

编制时间： 年 月 日

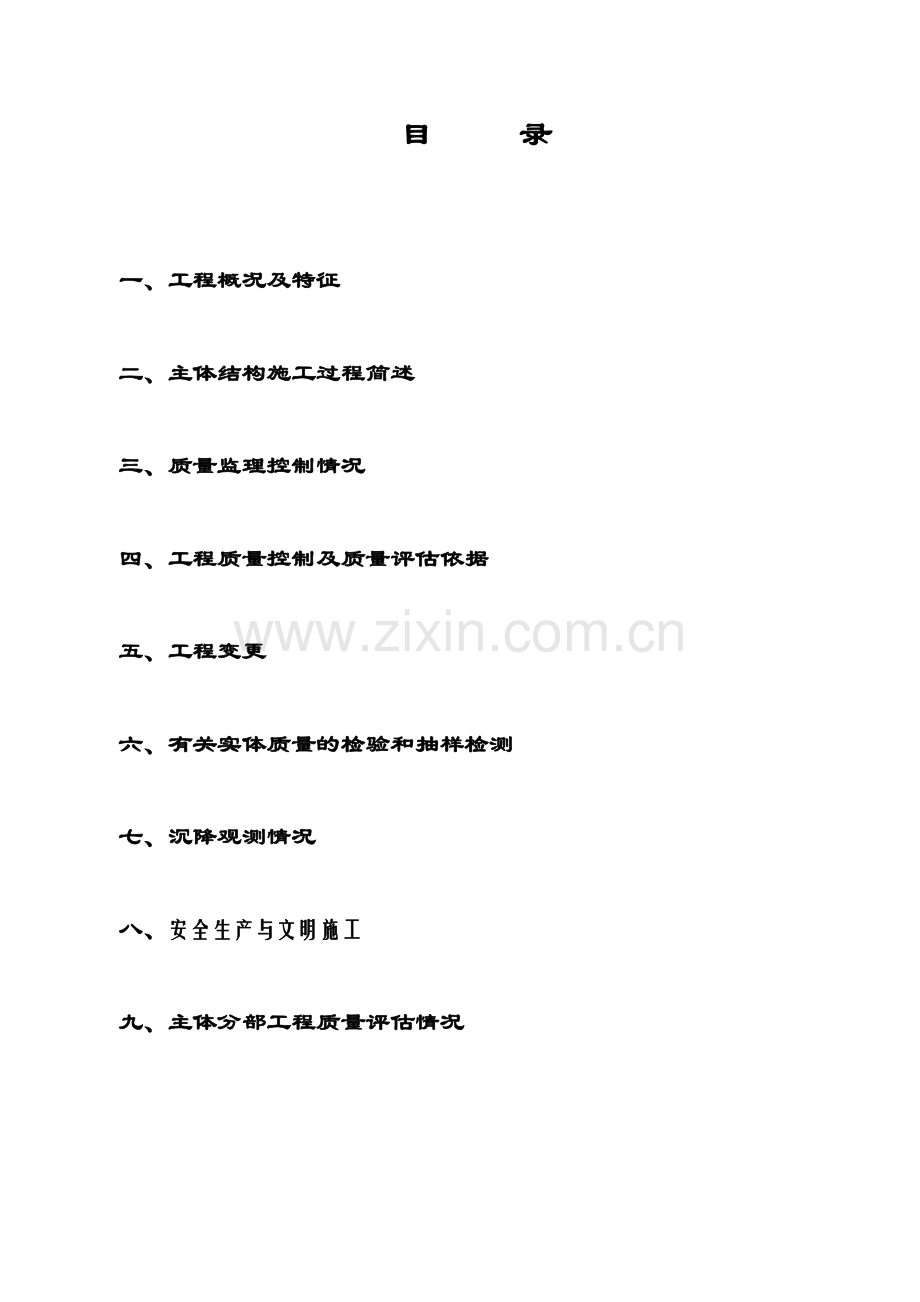

目 录

一、工程概况及特征

二、主体结构施工过程简述

三、质量监理控制情况

四、工程质量控制及质量评估依据

五、工程变更

六、有关实体质量的检验和抽样检测

七、沉降观测情况

八、安全生产与文明施工

九、主体分部工程质量评估情况
一、工程概况及特征
（一）工程概况
本工程位于温州市永嘉县瓯北镇东瓯街道河田村。建筑面积78921.56M2，其中地下室建筑面积为19945㎡，地上建筑面积为58976.56㎡，为框架剪力墙结构。砌体工程：墙体采用MU10烧结多孔砖，M5混合砂浆砌筑。本工程建筑等级： 二 类，耐火等级为二级，屋面防水等级为III级，设计使用年限：50 年。

建设单位：104国道温州西过境永嘉段工程建设指挥部
设计单位：温州市城市规划设计研究院
勘察单位：江西省勘察设计研究院
监理单位：浙江大成工程项目管理有限公司
施工单位：新世纪建设集团有限公司
质监单位：永嘉县建筑工程质量监督站

二、主体结构施工过程简述
1#楼主体2017年9月19日开始进入施工阶段，于2018年4月29日主体结顶。1#楼一层～十二层主体混凝土结构共留置C40混凝土试块8组（其中标养4组，同条件4组）、C35混凝土试块共26组（其中标养12组，同条件12组，拆模4组）、C30混凝土试块共24组（其中标养8组，同条件8组，拆模8组）。按规范要求评定合格。
2#楼主体2017年9月30日开始进入主体施工阶段，于2018年5月20日主体结顶。2#楼一层～十二层主体混凝土结构共留置C40混凝土试块13组（其中标养7组，同条件6组）、C35混凝土试块共32组（其中标养14组，同条件13组，拆模5组）、C30混凝土试块共21组（其中标养7组，同条件7组，拆模7组）。按规范要求评定合格。
3#楼主体2017年9月16日开始进入主体施工阶段，于2018年5月12日主体结顶。3#楼一层～十二层主体混凝土结构共留置C40混凝土试块13组（其中标养8组，同条件5组）、C35混凝土试块共29组（其中标养12组，同条件12组，拆模5组）、C30混凝土试块共21组（其中标养7组，同条件7组，拆模7组）。按规范要求评定合格。
4#楼主体2017年9月12日开始进入主体施工阶段，于2018年5月9日主体结顶。4#楼一层~十二层主体混凝土结构共留置C40混凝土试块10组（其中标养5组，同条件5组）、C35混凝土试块共29组（其中标养12组，同条件12组，拆模5组）、C30混凝土试块共21组（其中标养7组，同条件7组，拆模7组）。按规范要求评定合格。
5#楼主体2017年9月4日开始进入主体施工阶段，于2018年4月29日主体结顶。5#楼一层~十二层主体混凝土结构共留置C40混凝土试块10组（其中标养5组，同条件5组）、C35混凝土试块共29组（其中标养12组，同条件12组，拆模5组）、C30混凝土试块共21组（其中标养7组，同条件7组，拆模7组）。按规范要求评定合格。
1#楼一层～十二层主体砌体结构于2018年1月9日完成。砌体结构共留置Mb5专用砂浆试块12组，按规范要求评定合格。
2#楼一层～十二层主体砌体结构于2018年3月13日完成。砌体结构共留置Mb5专用砂浆试块12组，按规范要求评定合格。
3#楼一层～十二层主体砌体结构于2018年2月4日完成。砌体结构共留置Mb5专用砂浆试块12组，按规范要求评定合格。
4#楼一层~十二层主体砌体结构于2018年2月5日完成。砌体结构共留置Mb5专用砂浆试块12组。
5#楼一层~十二层主体砌体结构于2018年2月6日完成。砌体结构共留置Mb5专用砂浆试块12组，按规范要求评定合格。
给排水工程
给水主管采用钢塑管，丝扣连接，给水支管采用PP–R管，热溶连接，消防、喷淋管DN≥100的管采用沟槽连接，DN100以下采用丝扣连接，所有穿楼板管路均按设计要求预留。
电气工程
电线导管户内采用PVC管，消电、应急照明采用镀锌钢管，每层照明配管、照明箱盒、电气接地、避雷引下线等各种隐蔽工程均按图施工，以及及时的做好隐验记录，均符合设计要求，同时经建设单位、监理单位和公司工程质检人员等有关部门现场验收认可。防雷接地均由防雷检测所检测，检测数据小于1Ω，符合设计及规范要求。
三、质量监理控制情况
监理部根据《委托监理合同》、《建筑工程施工合同》、施工图设计、相关规范和法律法规以及本工程特点及时编制《监理规划》和详细的《监理细则》，在业主单位授权下严格按照监理工作程序及工作制度进行工程监理，在建设单位、质监站等单位大力支持和施工单位的积极配合下，顺利完成了本阶段监理工作任务。
（一）监理工作统计
序
号
项 目 名 称
份(次)数

序
号
项 目 名 称
份(次)数
1
监理工程师通知及安全指令

7
原材料审批

2
审核施工组织设计

8
审定分包单位

3
见证取样

9
测量复核报审
6
4
检验批工程验收

10
设计变更及技术联系单
2
5
审批专项技术方案

11
分项工程评定
5
6
施工图交底记录
1
12
工程例会

（二）施工准备阶段监理工作：根据施工合同及委托监理合同对该工程承包商现场管理人员及特殊作业人员资格进行审查，并对施工单位编制的施工组织设计和专项施工方案进行审批，要求施工单位严格按照已审批的施工组织设计和专项方案施工。严格工序报验制度，上道工序不合格，不得进行下道工序施工；
（三）见证取样：
1、监理部严把工程材料质量关，对进场原材料及构配件，监理部认真核查出厂合格证明文件，在施工单位自检合格的基础上进行外观检查。并按规范规定进行见证取样检测，在检测合格并完成材料报验程序后，方可用于工程施工。
2、对钢筋焊接、试块制作等严格按照规范要求进行见证取样、送检。
（五）旁站监理：根据《监理规范》、《国家旁站监理规定》和《浙江省建设工程监理管理条例》规定，对桩基工程、土方开挖及回填过程、砼浇筑及梁柱节点隐蔽等关键部位及工序的施工过程实行旁站监理，确保分项工程施工质量，预防质量通病的存在。对施工存在的问题及质量缺陷进行跟踪旁站，确保隐蔽前不留隐患。
（六）平行检验制度：监理部对施工单位申报的检验批、分项及隐蔽工程的验收，均在其自检合格基础上实行了平行检查和检测后进行验收，均有详细记录。如在砌体工程施工过程中，填充墙砌体施工时要按施工规范要求进行砌筑，砂浆按配比单计量，并着重对拉结筋部位、斜砌、门窗洞口部位的砌体施工检查。在施工过程中，跟踪检查墙体的表面平整度、垂直度及阴阳角方正。要求施工单位进行认真处理，确保了施工质量。
（七）、隐蔽工程验收，均经监理和建设单位、施工单位三方共同到场验收，隐蔽工程检查验收记录齐全。
（八）、水电安装工程施工质量简述
在主体工程施工过程中水电、消防及智能安装施工同步进行。依据《建筑电气工程施工质量验收规范》GB50303—2002和《建筑给排水及采暖工程施工质量验收规范》GB50242—2002，对与主体分部同步施工的水电、消防及智能部分工程施工质量检验批进行了验收，符合要求。
四、工程质量控制的依据
1、施工图纸、图纸会审纪要、设计变更联系单、合同及工程建设强制性条文；
2、《建筑工程施工质量验收统一标准》（GB50300-2011）；
3、《混凝土结构工程施工质量验收规范》（GB50204-2011）；
4、《砌体工程施工质量验收规范》（GB50203-2011）；
5、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002）；　
6、《建筑电气工程施工质量验收规范》（GB50303-2011）；
7、《钢筋焊接及验收规程》（JGJ18-2012）；
8、《工程测量规范》（GB50026-2013）
9、《屋面工程质量验收规范》（GB50207-2012）
10、《混凝土强度检验评定标准》（GB/T50107-2010）
11.《通风与空调工程施工质量验收规范》（GB50243-2012）
12.《自动喷水灭火系统施工验收规范》（GB50261-2005）
13.《火灾自动报警系统施工及验收规范》（GB50166-2007 ）
14、经批准的施工组织设计及专项施工方案。
五、工程变更
严格工程变更程序，所有工程变更均需设计单位出具工程设计变更联系单后，现场才能进行施工。
六、有关实体质量的检验和抽样检测
1、主体分部
1#楼一层～十二层主体于2018年4月16日委托永嘉县建筑工程质量监督站检测室对每层混凝土进行了回弹法检测，共抽检构件个数87个。钢筋保护层厚度扫描点数：梁39点，板72点，检测结果全部合格。报告单编号：BGJG201800057。1#楼一层～十二层主体结构墙柱混凝土结构后锚固拉拔检测：共抽检构件个数66个，检测结果合格，报告单编号：BGMLB201700162、BGMLB201800023。
2#楼一层～十二层主体于2018年4月16日委托永嘉县建筑工程质量监督站检测室对每层混凝土进行了回弹法检测，共抽检构件个数126个。钢筋保护层厚度扫描点数：梁41点，板72点，检测结果全部合格。报告单编号：BGJG201800058。2#楼一层～十二层主体结构墙柱混凝土结构后锚固拉拔检测：共抽检构件个数116个，检测结果合格，报告单编号：BGMLB201700163、BGMLB201800024。
3#楼一层～十二层主体于2018年4月16日委托永嘉县建筑工程质量监督站检测室对每层混凝土进行了回弹法检测，共抽检构件个数125个。钢筋保护层厚度扫描点数：梁40点，板72点，检测结果全部合格。报告单编号：BGJG201800061。3#楼一层～十二层主体结构墙柱混凝土结构后锚固拉拔检测：共抽检构件个数66个，检测结果合格，报告单编号：BGMLB201700164、BGMLB201800025。
4#楼一层～十二层主体于2018年4月16日委托永嘉县建筑工程质量监督站检测室对每层混凝土进行了回弹法检测，共抽检构件个数91个。钢筋保护层厚度扫描点数：梁35点，板72点，检测结果全部合格。报告单编号：BGJG201800059。4#楼一层～十二层主体结构墙柱混凝土结构后锚固拉拔检测：共抽检构件个数66个，检测结果合格，报告单编号：BGMLB201700166、BGMLB201800026。
5#楼一层～十二层主体于2018年4月16日委托永嘉县建筑工程质量监督站检测室对每层混凝土进行了回弹法检测：共抽检构件个数91个；钢筋保护层厚度扫描点数：梁38点，板72点，检测结果全部合格。报告单编号：BGJG201800060。3#楼一层～十二层主体结构墙柱混凝土结构后锚固拉拔检测：共抽检构件个数66个，检测结果合格，报告单编号：BGMLB201700165、BGMLB201800027。
七、沉降观测情况
按设计及有关规范要求，在施工过程中，1#楼共预埋5个沉降观测点，2#楼共预埋8个沉降观测点，3#楼共预埋7个沉降观测点，4#楼共预埋6个沉降观测点，5#楼共预埋6个沉降观测点，在主体施工期间每施工一层观测一次，结顶后每月观测一次，沉降观测反映出本工程沉降比较均匀，沉降过程中无异常现象，沉降曲线基本趋于平缓。
沉降观测情况统计表如下：
建筑物幢数
沉降观测
点数
最大沉降量（mm）
最小沉
降量（mm）
沉降差（mm）
相邻两点
最大沉降差（mm）
1#楼
5
7
5
2
2
2#楼
8
5
3
2
2
3#楼
7
8
5
3
3
4#楼
6
7
5
2
2
5#楼
6
7
5
2
2
八、安全生产与文明施工
在工程施工过程中，注重安全监理，坚持以“安全第一，预防为主”的方针，始终贯彻“安全为了生产，生产必须安全”的管理制度，并定期召开监理会议，督促施工单位对全体员工进行三级安全教育，对各分项工程进行安全技术交底，且由班组长负责本班组的安全工作，使安全工作贯穿于整个施工过程中，做到安全生产文明施工，在日常监理巡查过程中发现问题及时要求施工单位整改，有效的消除了安全隐患，杜绝了重大安全事故的发生。
九、主体分部工程质量评估情况
1、工程质量控制资料基本齐全、完整，符合要求，详见表1。
2、主体工程所含分项工程均经监理验收合格，详见表2。
3、混凝土强度经现场回弹检测符合设计要求，砼试块强度评定为合格、砂浆试块强度评定为合格。
4、工程观感质量情况
1#-5#楼一层～十二层主体工程砼表面无麻面、蜂窝、露筋、孔洞等现象，砌体组砌正确、灰缝饱满、横平竖直、表面平整。均符合建筑工程施工及验收规范的有关要求；
综上所述，按照《建筑工程施工质量验收统一标准》的规定，1#-5#楼一层～十二层主体分部工程所含分项工程质量均为合格，质量控制资料完整，有关安全和功能的检验和抽样检测结果符合有关规定，公司自评1#-5#楼一层～十二层主体分部工程为合格等级。敬请永嘉县建设工程质量监督站及在座的各位专家领导予以核定并提出宝贵的意见，我们将努力认真地予以整改和完善，为我们更好的开展以后工作不断的总结经验而努力，谢谢！

浙江大成工程项目管理有限公司
104国道温州西过境永嘉段拆迁安置房工程项目监理部
2018年5月24日

主体 结构工程质量控制资料查核汇总表 （1）
1#楼1-12层主体
序号
资料名称
份数
核查情况
1
图纸会审、设计变更
2
资料完整
2
复核记录表
24
资料完整，符合要求
3
钢筋合格证及试验报告
40/22
资料完整，符合要求
4
水泥合格证及复试报告
1/1
资料完整，符合要求
5
砂检测报告
1
资料完整，符合要求
6
专用砂浆合格证及复试报告
1/1
资料完整，符合要求
7
焊条、焊剂合格证
1
资料完整，符合要求
8
砌体材料合格证及复试报告
6/6
资料完整，符合要求
9
钢筋焊接试验报告
33
资料完整，符合要求
10
砂浆配合比试验报告
1
资料完整，符合要求
11
砂浆试块抗压强度检测报告
12
资料完整，符合要求
12
砼试块抗压强度检测报告
58
资料完整，符合要求
13
隐蔽工程验收记录
36
资料完整，符合要求
14
施工记录
36
资料完整，符合要求
15
预拌混凝土合格证
36
资料完整，符合要求
16
分项工程质量验收记录
5
资料完整，符合要求
17
检验批工程质量验收记录
204
资料完整，符合要求
18
沉降观测记录
24
资料完整，符合要求
19
结构实体检验抽样检测报告
1
资料完整，符合要求
20
拉结筋抗拉拔试验报告
2
资料完整，符合要求
21
消电安装验收记录收记录

资料完整，符合要求
22
接地电阻测试记录

资料完整，符合要求
23
电气、动力照明导管安装验收记录

资料完整，符合要求
24
等电位联结安装验收记录

资料完整，符合要求
25
接地装置安装验收记录

资料完整，符合要求
26
避雷引下线隐蔽安装验收记录

资料完整，符合要求

2#楼1-12层主体
序号
资料名称
份数
核查情况
1
图纸会审、设计变更
2
资料完整
2
复核记录表
24
资料完整，符合要求
3
钢筋合格证及试验报告
40/22
资料完整，符合要求
4
水泥合格证及复试报告
1/1
资料完整，符合要求
5
砂检测报告
1
资料完整，符合要求
6
焊条、焊剂合格证
1
资料完整，符合要求
7
专用砂浆合格证及复试报告
1/1
资料完整，符合要求
8
砌体材料合格证及复试报告
8/8
资料完整，符合要求
9
钢筋焊接试验报告
34
资料完整，符合要求
10
砂浆配合比试验报告
1
资料完整，符合要求
11
砂浆试块抗压强度检测报告
12
资料完整，符合要求
12
砼试块抗压强度检测报告
66
资料完整，符合要求
13
隐蔽工程验收记录
36
资料完整，符合要求
14
施工记录
36
资料完整，符合要求
15
预拌混凝土合格证
40
资料完整，符合要求
16
分项工程质量验收记录
5
资料完整，符合要求
17
检验批工程质量验收记录
204
资料完整，符合要求
18
沉降观测记录
24
资料完整，符合要求
19
结构实体检验抽样检测报告
1
资料完整，符合要求
20
拉结筋抗拉拔试验报告
2
资料完整，符合要求
21
消电安装验收记录收记录

资料完整，符合要求
22
接地电阻测试记录

资料完整，符合要求
23
电气、动力照明导管安装验收记录

资料完整，符合要求
24
等电位联结安装验收记录

资料完整，符合要求
25
接地装置安装验收记录

资料完整，符合要求
26
避雷引下线隐蔽安装验收记录

资料完整，符合要求

3#楼1-12层主体
序号
资料名称
份数
核查情况
1
图纸会审、设计变更
2
资料完整
2
复核记录表
24
资料完整，符合要求
3
钢筋合格证及试验报告
39/19
资料完整，符合要求
4
水泥合格证及复试报告
1/1
资料完整，符合要求
5
砂检测报告
1
资料完整，符合要求
6
焊条、焊剂合格证
1
资料完整，符合要求
7
专用砂浆合格证及复试报告
1/1
资料完整，符合要求
8
砌体材料合格证及复试报告
6/6
资料完整，符合要求
9
钢筋焊接试验报告
42
资料完整，符合要求
10
砂浆配合比试验报告
1
资料完整，符合要求
11
砂浆试块抗压强度检测报告
12
资料完整，符合要求
12
砼试块抗压强度检测报告
63
资料完整，符合要求
13
隐蔽工程验收记录
36
资料完整，符合要求
14
施工记录
36
资料完整，符合要求
15
预拌混凝土合格证
39
资料完整，符合要求
16
分项工程质量验收记录
5
资料完整，符合要求
17
检验批工程质量验收记录
204
资料完整，符合要求
18
沉降观测记录
29
资料完整，符合要求
19
结构实体检验抽样检测报告
1
资料完整，符合要求
20
拉结筋抗拉拔试验报告
2
资料完整，符合要求
21
消电安装验收记录收记录

资料完整，符合要求
22
接地电阻测试记录

资料完整，符合要求
23
电气、动力照明导管安装验收记录

资料完整，符合要求
24
等电位联结安装验收记录

资料完整，符合要求
25
接地装置安装验收记录

资料完整，符合要求
26
避雷引下线隐蔽安装验收记录

资料完整，符合要求

4#楼1-12层主体
序号
资料名称
份数
核查情况
1
图纸会审、设计变更
2
资料完整
2
复核记录表
24
资料完整，符合要求
3
钢筋合格证及试验报告
39/19
资料完整，符合要求
4
水泥合格证及复试报告
1/1
资料完整，符合要求
5
砂检测报告
1
资料完整，符合要求
6
专用砂浆合格证及复试报告
1/1
资料完整，符合要求
7
焊条、焊剂合格证
1
资料完整，符合要求
8
砌体材料合格证及复试报告
6/6
资料完整，符合要求
9
钢筋焊接试验报告
32
资料完整，符合要求
10
砂浆配合比试验报告
1
资料完整，符合要求
11
砂浆试块抗压强度检测报告
12
资料完整，符合要求
12
砼试块抗压强度检测报告
60
资料完整，符合要求
13
隐蔽工程验收记录
36
资料完整，符合要求
14
施工记录
36
资料完整，符合要求
15
预拌混凝土合格证
36
资料完整，符合要求
16
分项工程质量验收记录
5
资料完整，符合要求
17
检验批工程质量验收记录
204
资料完整，符合要求
18
沉降观测记录
28
资料完整，符合要求
19
结构实体检验抽样检测报告
1
资料完整，符合要求
20
拉结筋抗拉拔试验报告
2
资料完整，符合要求
21
消电安装验收记录收记录

资料完整，符合要求
22
接地电阻测试记录

资料完整，符合要求
23
电气、动力照明导管安装验收记录

资料完整，符合要求
24
等电位联结安装验收记录

资料完整，符合要求
25
接地装置安装验收记录

资料完整，符合要求
26
避雷引下线隐蔽安装验收记录

资料完整，符合要求

5#楼1-12层主体
序号
资料名称
份数
核查情况
1
图纸会审、设计变更
2
资料完整
2
复核记录表
24
资料完整，符合要求
3
钢筋合格证及试验报告
39/19
资料完整，符合要求
4
水泥合格证及复试报告
1/1
资料完整，符合要求
5
砂检测报告
1
资料完整，符合要求
6
专用砂浆合格证及复试报告
1/1
资料完整，符合要求
7
焊条、焊剂合格证
1
资料完整，符合要求
8
砌体材料合格证及复试报告
6/6
资料完整，符合要求
9
钢筋焊接试验报告
31
资料完整，符合要求
10
砂浆配合比试验报告
1
资料完整，符合要求
11
砂浆试块抗压强度检测报告
12
资料完整，符合要求
12
砼试块抗压强度检测报告
60
资料完整，符合要求
13
隐蔽工程验收记录
36
资料完整，符合要求
14
施工记录
36
资料完整，符合要求
15
预拌混凝土合格证
36
资料完整，符合要求
16
分项工程质量验收记录
5
资料完整，符合要求
17
检验批工程质量验收记录
204
资料完整，符合要求
18
沉降观测记录
28
资料完整，符合要求
19
结构实体检验抽样检测报告
1
资料完整，符合要求
20
拉结筋抗拉拔试验报告
2
资料完整，符合要求
21
消电安装验收记录收记录

资料完整，符合要求
22
接地电阻测试记录

资料完整，符合要求
23
电气、动力照明导管安装验收记录

资料完整，符合要求
24
等电位联结安装验收记录

资料完整，符合要求
25
接地装置安装验收记录

资料完整，符合要求
26
避雷引下线隐蔽安装验收记录

资料完整，符合要求

主体结构分部工程质量评定统计表（2）
1#楼一层～十二层主体分部共5个分项，204个检验批。详见下表：
分部工
程名称
子分部
工程
分项工程
名称
检验批数量
合格 项数
合格率
子分部评 定等级
分部评 定结果
主
体
结
构
混
凝
土
结
构
模板
48
48
100﹪
合格
合

格
钢筋
96
96
100﹪
合格
混凝土
36
36
100﹪
合格
现浇结构
12
12
100﹪
合格
砌体结构
填充墙砌体
12
12
100﹪
合格
2#楼一层～十二层主体分部共5个分项，204个检验批。详见下表：
分部工
程名称
子分部
工程
分项工程
名称
检验批数量
合格 项数
合格率
子分部评 定等级
分部评 定结果
主
体
结
构
混
凝
土
结
构
模板
48
48
100﹪
合格
合

格
钢筋
96
96
100﹪
合格
混凝土
36
36
100﹪
合格
现浇结构
12
12
100﹪
合格
砌体结构
填充墙砌体
12
12
100﹪
合格
3#楼一层～十二层主体分部共5个分项，204个检验批。详见下表：
分部工
程名称
子分部
工程
分项工程
名称
检验批数量
合格 项数
合格率
子分部评 定等级
分部评 定结果
主
体
结
构
混
凝
土
结
构
模板
48
48
100﹪
合格
合

格
钢筋
96
96
100﹪
合格
混凝土
36
36
100﹪
合格
现浇结构
12
12
100﹪
合格
砌体结构
填充墙砌体
12
12
100﹪
合格

4#楼一层～十二层主体分部共5个分项，204个检验批。详见下表：
分部工
程名称
子分部
工程
分项工程
名称
检验批数量
合格 项数
合格率
子分部评 定等级
分部评 定结果
主
体
结
构
混
凝
土
结
构
模板
48
48
100﹪
合格
合

格
钢筋
96
96
100﹪
合格
混凝土
36
36
100﹪
合格
现浇结构
12
12
100﹪
合格
砌体结构
填充墙砌体
12
12
100﹪
合格
5#楼一层～十二层主体分部共5个分项，204个检验批。详见下表：
分部工
程名称
子分部
工程
分项工程
名称
检验批数量
合格 项数
合格率
子分部评 定等级
分部评 定结果
主
体
结
构
混
凝
土
结
构
模板
48
48
100﹪
合格
合

格
钢筋
96
96
100﹪
合格
混凝土
36
36
100﹪
合格
现浇结构
12
12
100﹪
合格
砌体结构
填充墙砌体
12
12
100﹪
合格
