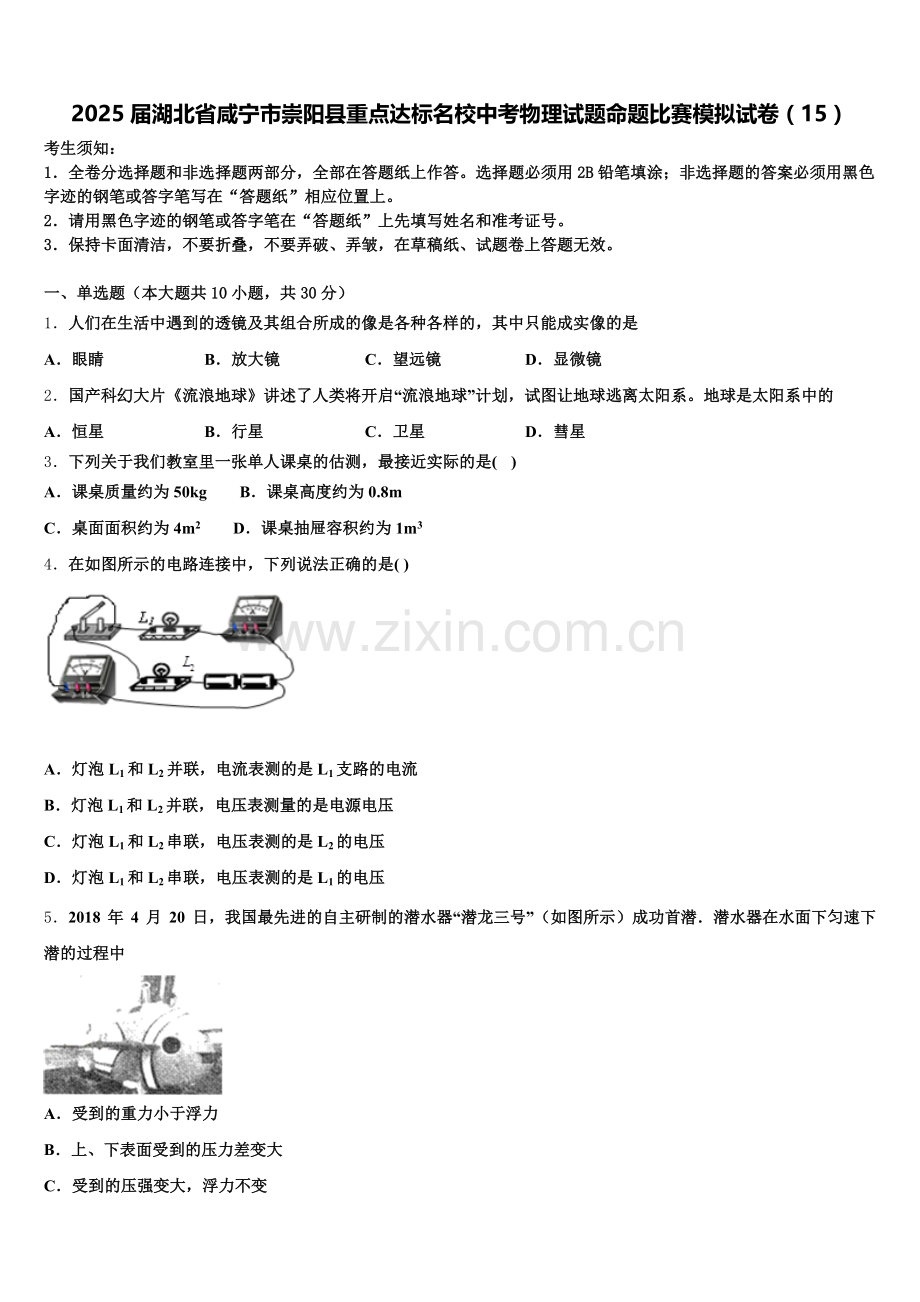

2025届湖北省咸宁市崇阳县重点达标名校中考物理试题命题比赛模拟试卷（15）
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是
A．眼睛 B．放大镜 C．望远镜 D．显微镜
2．国产科幻大片《流浪地球》讲述了人类将开启“流浪地球”计划，试图让地球逃离太阳系。地球是太阳系中的
A．恒星 B．行星 C．卫星 D．彗星
3．下列关于我们教室里一张单人课桌的估测，最接近实际的是( )
A．课桌质量约为50kg B．课桌高度约为0.8m
C．桌面面积约为4m2 D．课桌抽屉容积约为1m3
4．在如图所示的电路连接中，下列说法正确的是( )

A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
5．2018 年 4 月 20 日，我国最先进的自主研制的潜水器“潜龙三号”（如图所示）成功首潜．潜水器在水面下匀速下潜的过程中

A．受到的重力小于浮力
B．上、下表面受到的压力差变大
C．受到的压强变大，浮力不变

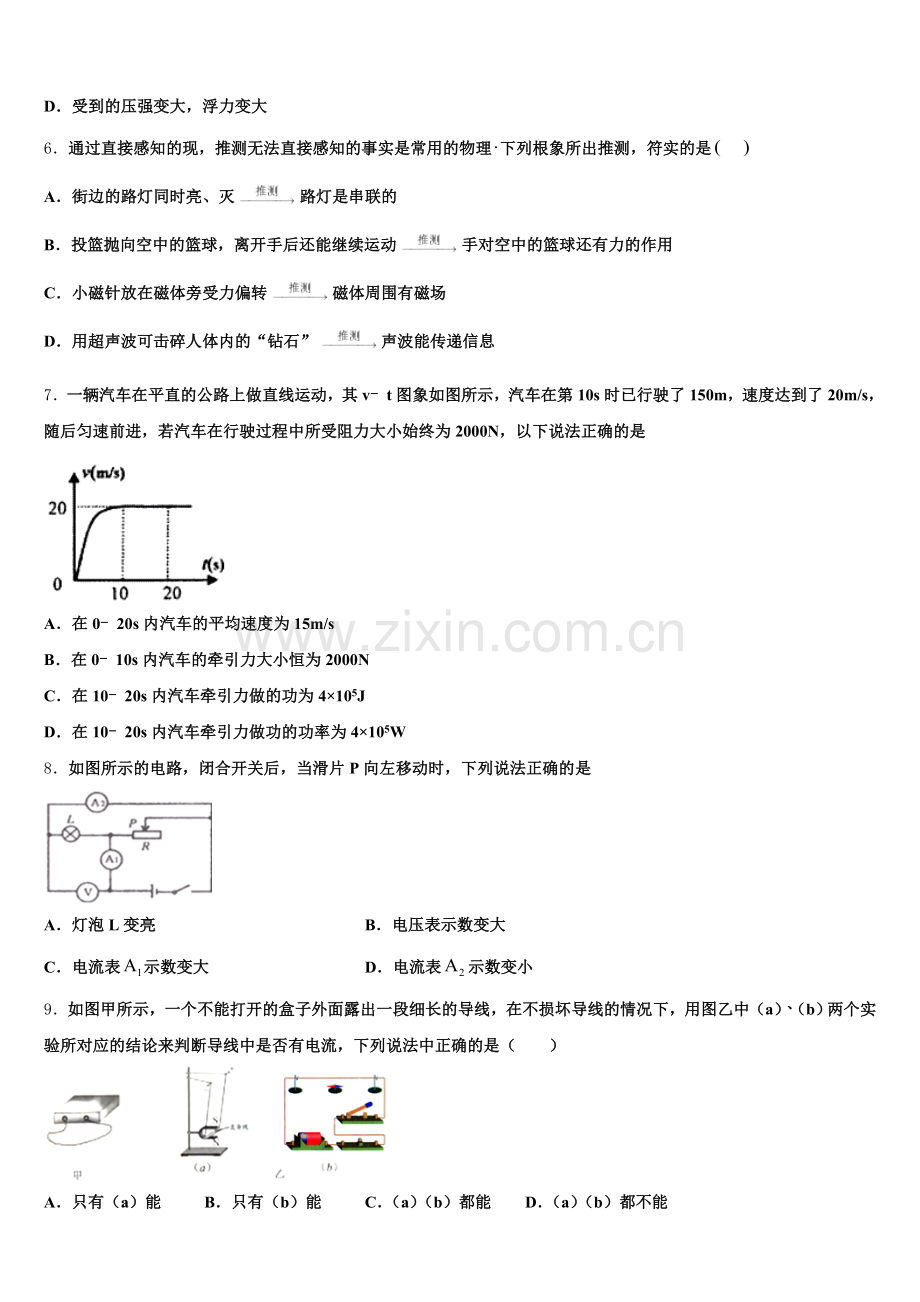

D．受到的压强变大，浮力变大
6．通过直接感知的现，推测无法直接感知的事实是常用的物理下列根象所出推测，符实的是　
A．街边的路灯同时亮、灭路灯是串联的
B．投篮抛向空中的篮球，离开手后还能继续运动手对空中的篮球还有力的作用
C．小磁针放在磁体旁受力偏转磁体周围有磁场
D．用超声波可击碎人体内的“钻石”声波能传递信息
7．一辆汽车在平直的公路上做直线运动，其v﹣t图象如图所示，汽车在第10s时已行驶了150m，速度达到了20m/s，随后匀速前进，若汽车在行驶过程中所受阻力大小始终为2000N，以下说法正确的是

A．在0﹣20s内汽车的平均速度为15m/s
B．在0﹣10s内汽车的牵引力大小恒为2000N
C．在10﹣20s内汽车牵引力做的功为4×105J
D．在10﹣20s内汽车牵引力做功的功率为4×105W
8．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是

A．灯泡L变亮 B．电压表示数变大
C．电流表示数变大 D．电流表示数变小
9．如图甲所示，一个不能打开的盒子外面露出一段细长的导线，在不损坏导线的情况下，用图乙中（a）、（b）两个实验所对应的结论来判断导线中是否有电流，下列说法中正确的是（　　）

A．只有（a）能 B．只有（b）能 C．（a）（b）都能 D．（a）（b）都不能
10．为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是
A． B．
C． D．
二、多选题（本大题共3小题，共12分）
11．关于下列四幅图的描述，正确的是

A．甲图说明了流体压强与流速的关系，两张纸中间流速大压强小，纸向中间靠拢
B．乙图是自制气压计，当从山底拿到山顶时，玻璃管中的水柱会上升
C．丙图中金属棒ab只要在磁场中左右运动，电路中就会产生感应电流
D．根据丁图中光的传播路径，虚框内应是凸透镜，近视眼就是利用凸透镜进行矫正的
12．如图所示，电源电压恒为4.5V，灯泡L标有“4.5V2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，在电路安全的情况下，下列说法正确的是

A．将滑片P移到R的最左端，闭合开关S、S1，电压表读数超过量程
B．灯泡L正常发光时的电阻为7.5Ω
C．只闭合开关S，该电路的最大功率是2.25W
D．只闭合开关S，滑动变阻器的取值范围是0﹣18Ω
13．如图所示的四个实验，下列说法中正确的是
A．两个放有磁体的小车靠近，松手后两小车同时向后运动，说明力的作用是相互的
B．同一只自制密度计在两种液体中静止，甲杯中液体的密度大于乙杯中液体的密度
C．用橡皮锤敲击右侧的音叉，左边完全相同的音叉也会发声，说明空气可以传声
D． 用带负电的橡胶棒靠近轻质泡沫小球，小球被吸引，说明小球可能带正电
三、填空题（本大题共5小题，共10分）
14．如图为某举重运动员在0.5 s内由支撑到将杠铃举起所拍摄的两张照片，已知杠铃质量为100 kg，则杠铃重为__________N．已知照片中杠铃的实际直径是40 cm，根据照片可推算出该运动员在上述过程中对杠铃做功的平均功率约为__________W．（g取10N/kg）

15．在国家“光伏扶贫”项目中，小聪家安装了太阳能发电系统，白天太阳能电池板发电，向电网提供电能，此过程中太阳能转化为_____能；太阳能属于_____（选填“可再生”或“不可再生”）能源；中午时段，太阳能电池板的输出电压为500V、输出电流为20A，3h可以为电网提供电能_____kW•h。

16．有一物体，质量为450g，体积为500cm3，它的密度是_________ kg/m3，将其抛入水中静止后，受到的浮力为_________N。（g取10N/kg）
17．如图甲所示，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示．闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏．正常发光的小灯泡是_____，其额定功率为_____W，滑动变阻器的最大阻值是_____Ω．

18．小明测量食用油密度步骤如下：①将天平放在水平桌面，游码归零，指针静止时指向分度盘中央刻度线左侧，此时应将平衡螺母向________(左/右)调节；②天平调好后，在质量为20g的空烧杯内倒入适量油，测得烧杯和油的总质量为19g；③将烧杯内的油倒入量筒，读出量筒内油的体积为20mL．则测得油密度为__________g/cm1．按此方法测得油密度___________(小于/等于/大于)油真实密度。
四、计算题（本大题共3小题，共29分）
19．图甲是芳芳家某型号电热加湿器的原理图,下表丙为其部分技术参数．R1、R2为发热电阻,不考虑温度对电阻的影响,且R2=3R1,S为旋转型开关,1、2、3,4为触点,，通过旋转开关S可实现“关”“低档”高档”之间的切换（低档为小功率加热，高档为大功率加热）

（1）求加湿器处于低档位置时的发热功率;
（2）某次使用加温器工作时,加湿器注水仓中加注冷水已达到最大注水量．如图乙所示是该次使用加湿器工作30min的图象,请计算加湿器在高档正常工作时消耗的电能．如果电阻R1在此次高档加热时产生的热量全部被水吸收,可以使注水仓中冷水的温度升高多少℃?[计算结果保留整数,水的比热容为4.2×10３J/（kg·℃]
（3）一天,芳芳断开家中其他所有用电器,只接通加湿器在低加热,发现家中如图丁所的电能表的转盘在5min内转了27圈,求此时电阻R１的实际加热功率是多少?
20．图甲是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组（图中未画出）将实心长方体A从江底竖直方向匀速吊起，图乙是钢缆绳对A的拉力F1随时间t变化的图象．A完全离开水面后，电动机对绳的拉力F大小为8×103N，滑轮组的机械效率为75%，已知A的重力为2.4×104N，A上升的速度始终为0.1m/s．（不计钢缆绳与滑轮间的摩擦及绳重，不考虑风浪、水流等因素的影响），求：

（1）长方体A未露出水面时受到的浮力；
（2）长方体A的体积和密度；
（3）长方体A完全离开水面后，在上升过程中拉力F的功率；
（4）把长方体A打捞出后放在水平地面上，如图丙所示，它对地面的压强．
21．图甲是智能怀旧灯，与灯串联的调光旋钮实质是滑动变阻器，图乙是简化的电路原理图．灯L标有“6V1.2W”字样，当滑动变阻器的滑片P在a端时，灯正常发光，AB两端电压不变，不考虑温度对灯丝电阻的影响．求：
灯丝的电阻RL和AB两端的电压U各是多少？当滑动变阻器接入电路中的电阻是10Ω时，灯消耗的实际功率是多少？
五、作图题（本大题共2小题，共4分）
22．如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出施加在A点的最小动力F1．

23．如图所示，S为光源，它发出的一条入射光线射到竖直放置的平面镜上发生反射，进入水中又折射。请作出S在平面镜中所成的像S′以及该光线在平面镜上的反射光线和进入水中的折射光线的大致方向。

六、实验探究题（本大题共3小题，共15分）
24．物理兴趣小组的同学们想探究通过导体的电流与电压的关系．实验室有电源、电压表、电流表、滑动变阻器、规格不同的定值电阻、开关和导线等器材各若干供同学们选择，实验所用电路如图所示．

（1）他们测得多组数据记录在表一中，在给定的坐标纸上作出图象，分析得出了结论．在与其他组交流时发现虽然各小组作出的图象都是正确的，但是在相同的坐标纸上有些小组的图象却明显不同．请你利用表中数据在右图中作出I﹣U图象，并回答造成这种不同的原因：____．
表一

表二
实验次数
1
2
3
4
5

实验组次
1
2
3
电压U/V
1.0
1.5
2.0
2.5
3.0

电阻R/Ω
5
10
20
电流I/A
0.1
0.15
0.2
0.25
0.3

电流I/A
0.4
0.2
0.16
（2）接着小组同学拿来5 Ω、10 Ω、15 Ω的三个定值电阻，探究“电流与电阻的关系”，实验中数据读取准确无误．
①由于操作不当，导致表二中第____次实验的数据存在错误，出错的原因是____．
改正表二的错误后，分析数据我们得到的结论是____
②记录第1次实验数据时，定值电阻与滑动变阻器消耗功率的比值a；记录第2次实验数据时，定值电阻与滑动变阻器消耗功率的比值b；则a____b (大于/小于/等于”)．
25．小明用弹簧测力计、圆柱体、两个相同的圆柱形容器，分别装有一定量的水和盐水，对浸在液体中的物体所受的浮力进行了探究，其装置和弹簧测力计示数如图所示．
分析图甲、乙、丙，说明浮力的大小与_____有关．为了探究浮力大小与物体浸没在液体中的深度有无关系，可选用图_____的装置来进行操作．为了探究浮力大小与液体的密度有无关系，可选用图_____的装置来进行操作．物体在盐水中受到的浮力是_____N．
26．在观察水沸腾的实验中，根据实验数据绘出如图所示的图象．图象中_____段（选填“AB”或“BC”）表示水沸腾的过程，水的沸点是_____℃，这是由于实验时水面上方的气压_____（选填“高于”或“低于”）1标准大气压．若停止加热，则水_____（选填“能”或“不能”）继续沸腾．

参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
A、眼睛的原理和照相机相似，物体的光经晶状体在视网膜上成倒立、缩小的实像．A符合题意为答案．
B、放大镜是凸透镜，当u<f时，放大镜成正立、放大的虚像，B不符合题意．
C、望远镜的物镜相当于照相机成倒立、缩小的实像，目镜相当于放大镜成正立、放大的虚像．C不符合题意．
D、显微镜的物镜相当于投影仪成倒立、放大的实像，目镜相当于放大镜成正立、放大的虚像，故D不符合题意．
2、B
【解析】
宇宙由大量的不同层次的星系构成，银河系是宇宙的一个星系，太阳系是银河系的一员，太阳系中有八大行星：水星、金星、地球、火星、木星、土星、天王星、海王星，地球是太阳系中的一颗行星，所以B正确。
3、B
【解析】试题分析：课桌质量约为5kg，与50kg相差较大，故A错误；中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm=0.8m左右，故B符合实际；学生课桌的边长在60cm=0.6m左右，面积在（0.6m）2=0.036m2 左右，故C不符合实际；书箱的长、宽、高分别在0.5m、0.4m、0.2m左右，其容积在0.5m×0.4m×0.2m=0.04m3左右，故D不符合实际，故选B。
考点：长度的估测
4、D
【解析】
从实物电路图中看出，灯泡L1和L2串联，电压表并在L1的两端，测的是L1的电压，选D．
5、C
【解析】
潜水器在水面下匀速下潜，忽略水的阻力，重力等于浮力，考虑水的阻力，重力=阻力+浮力，即重力大于浮力，此时水的密度不变，潜水器浸没在水中，其排开水的体积不变，但是在水中的深度逐渐增深．根据公式p=ρgh和公式F浮=ρ液gV排可知，潜水器受到的压强增大，浮力不变，即上、下表面受到的压力差不变．故选项ABD均错误，C正确．
6、C
【解析】
A．路灯同时亮、灭是开关作用的结果，串联电路和开关装在干路上的并联电路均能达到该效果，所以不能推测它们的串并联情况，选项A不符合事实；
B．投篮抛向空中的篮球，离开手后由于惯性继续运动，不是因为受到力的作用；选项B不符合事实；
C．当小磁针受到力的作用时可发生偏转，而磁体间力的作用是通过磁场产生的，所以可推测磁体周围有磁场，选项C符合事实；
D．用超声波可击碎人体内的“钻石“，说明声波具有能量，而不是声波能传递信息；选项D不符合事实．
7、C
【解析】
A．根据图象可知，汽车在10～20s内做匀速运动，其速度为v2=20m/s，汽车在10～20s内行驶的路程s2=v2t=20m/s×10s=200m，在0～20s内行驶的总路程s=s1+s2=150m+200m=350m，则在0～20s内汽车的平均速度v==17.5m/s，故A错误；
B．根据图象可知，在0～10s内，汽车做加速运动，牵引力大于阻力，即牵引力大于2000N，故B错误；
C．汽车在10～20s内做匀速运动，处于平衡状态，牵引力等于阻力，即F=f=2000N，则牵引力做的功：W2=Fs2=2000N×200m=4×105J，故C正确；
D．汽车在10～20s内牵引力做功的功率：P2==4×104W，故D错误．
8、C
【解析】
试题分析：由图可知，滑动变阻器R与灯泡L并联，电压表测量电源电压，电流表A1测量干路电流，电流表A2测量通过灯泡的电流；
B、由于电压表测量电源电压，所以，当滑片P向左移动时，电压表的示数不变，故B错误；
AD、因并联电路中各支路独立工作、互不影响，
所以，滑片向左移动时，通过灯泡的电流和灯泡的实际功率均不变，即电流表A2示数不变、灯泡的亮度不变，故AD错误；
C、当滑片P向左移动时，变阻器接入电路的电阻变小，由I=可知，通过滑动变阻器的电流变大；
由于通过变阻器的电流变大、灯泡的电流不变，且并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，即电流表A1的示数变大，故C正确．
故选C．
9、C
【解析】
由于不能断开导线，因此可用电流的磁效应来设计实验：①将导线放入磁场，观察导线是否因受磁场力运动；②通电直导线周围存在磁场；将导线平行于小磁针的正上方，通过观察小磁针是否发生偏转来进行判断。
【详解】
由图可知，（a）闭合电路中的导体在磁场中受力运动，就能说明导体中有电流；（b）中的小磁针在通电导线的周围，闭合开关后，小磁针会发生偏转，就能说明导线中有电流，这是电流的磁效应，因此（a）（b）都能用来判断导线中是否有电流。
故选C。
10、C
【解析】
AB、由图知，无论开关断开还是闭合，灯泡都发光．故A. B不符合题意；
C. 由图知，开关断开，灯泡和保护电阻串联能够发光；开关闭合时只有保护电阻连入电路中，灯泡被短路不能发光．故C符合题意；
D. 由图知，开关断开，灯泡与保护电阻串联能够发光；开关闭合造成电源短路．故D不符合题意．故选C．

二、多选题（本大题共3小题，共12分）
11、AB
【解析】
（1）流体压强与流速的关系：流速越大，压强越小；流速越小，压强越大．
（2））大气压随高度的增加而减小；
（3）产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动．
（4）近视眼应佩戴合适的凹透镜进行矫正．
【详解】
A、图甲中，向两张纸的中间吹气，两张纸向中间靠拢，是因为中间的空气流速大，压强小，故A正确；
B、图乙中，把气压计从山底拿到山顶的过程中，瓶内气体压强p不变，而大气压p0变小，所以h应变大，玻璃管中水柱升高，故B正确；
C、图丙中，若开关没有闭合，尽管金属棒ab在磁场中左右运动，电路中也不会产生感应电流，故C错误；
D、图丁中的折射光线比入射光线向主光轴靠拢，所以虚框内是有会聚作用的凸透镜，但近视眼应该用凹透镜矫正，故D错误．
故选AB．
此题考查流体压强和流速的关系、大气压与高度的关系、透镜及其应用和电磁感应现象，是一道力学和电学综合实验题，但总体难度不大，掌握基础知识即可正确解题．
12、CD
【解析】
A、将滑片P移到R的最左端，闭合开关S、S1时，灯泡L与滑动变阻器R的最大阻值并联，电压表被短路无示数，所以电压表读数不会超过量程，故A错误；
B、由P＝UI＝可得，灯泡正常发光时的电阻RL＝＝＝9Ω，故B错误；
C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，灯泡两端的电压等于电源电压且等于小灯泡的额定电压，此时小灯泡正常发光，电路中的功率等于灯泡的额定功率为2.25W，此时为该电路的最大功率，故C正确；
D、当电压表的示数UR＝3V时，滑动变阻器接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，灯泡两端的电压：UL′＝U﹣UR＝4.5V﹣3V＝1.5V，
因串联电路中各处的电流相等，所以，电路中的电流：I=,即=，
解得：R＝18Ω，所以，滑动变阻器的取值范围是0～18Ω，故D正确．
13、ACD
【解析】
A、图中，两辆小车互相远离，说明受到了排斥力，由于两辆车上的N极与N极相互靠近，所以可以证明同名磁极相互排斥，而两物体向相反方向运动说明两小车受力是相互的；故A正确；
B、同一只密度计放在甲、乙液体中都漂浮，所以，F浮甲＝F浮乙＝G，由图知密度计排开液体的体积V排甲＞V排乙，又因为F浮＝ρ液V排g，所以，ρ甲＜ρ乙，故B错误；
C、声音由右边的音叉传播到左边的音叉，是借助它们之间的介质﹣﹣空气实现的，故C正确；
D、带负电的橡胶棒，轻质小球靠近橡胶棒，相互吸引，则小球可能带正电，又因为带电体有能吸引轻小的物体的性质，所以小球还可能不带电，故D正确．

三、填空题（本大题共5小题，共10分）
14、1000 1200
【解析】
已知
杠铃上升的距离：

所以：
因此，本题正确答案是：1000 1200
【点睛】(1)已知了杠铃的质量,代入重力计算公式,即可求解第一问;
(2)可先对杠铃在竖直方向上移动的距离进行估测,由图可以知道,杠铃上升的距离为杠铃的直径加上半径的高度,然后代入功率的计算公式中进行求解即可.
15、电可再生30
【解析】
在国家“光伏扶贫”项目中，小明家安装了太阳能发电系统，白天太阳能电池板发电，向电网提供电能，此过程中利用太阳能,转化成了电能；太阳能可以源源不断地从自然界得到，是可再生能源；太阳能电池板的输出电压为500V，输出电流为20A，3h可以为电网提供电能：P=UI=500V20A=10000W=10kW，W＝Pt＝10kW×3h＝30kW•h。
16、0.9×103 4.5
【解析】
物体的密度：
物===0.9g/cm3=0.9103kg/m3；
物水，因此将其抛入水中静止后，物体处于漂浮状态，浮力等于重力，即F浮=G=mg=45010-3kg10N/kg=4.5N；
17、L1， 0.45W， 20 Ω
【解析】
试题分析：（1）由图象可知，L1的电压为3V时通过的电流0.15A，L2的电压为2V时通过的电流大于0.15A，
因串联电路中各处的电流相等，且其中一个灯泡正常发光，另一个不损坏，
所以，正常发光的灯泡是L1，其额定功率P1=U1I1=3V×0.15A=0.45W；
（2）由图象可知，当电路中的电流为0.15A时，灯泡L1两端的电压为3V，灯泡L2两端的电压为1.5V，
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：U滑=U-U1-U2=6V-3V-1.5V=1.5V，
由可得，滑动变阻器接入电路中的电阻：，
则滑动变阻器的最大阻值为20Ω；
（3）由图象可知，当电流和电压增大时，电流的变化量△I小于电压的变化量△U，
由可知，L2的电阻增大，反之，将滑动变阻器的滑片向右移动时，通过L2的电流减小，两端的电压减小，L2的电阻减小．
【考点定位】欧姆定律的应用；电功率的计算
18、右； 0.95； 大于。
【解析】
[1]在调节天平平衡螺母时，指针偏向分度盘的哪一侧，就要把平衡螺母向着相反的方向来调，所以偏左应向右来调；
[2]油的质量为：
m=19g-20g=19g，
油的体积为：
V=20cm1，
所以测得油的密度为：
ρ==19g/20cm1=0.95g/cm1；
[1]由于在向量筒倒油时，油不可能全部倒出来，所以体积偏小，故测得的密度大于油真实的密度。

四、计算题（本大题共3小题，共29分）
19、（1）100W （2）14 （3）120W
【解析】
（1）由电路图可知，开关接2、3时电路为两电阻串联电路，开关置于3、4时只有R1连入电路，比较两种情况下电路中的总电阻，根据P=可知其功率关系，功率大的加热状态，否则为保温状态；
（2）水箱装满水时水的体积和水箱的容积相等，根据m=ρV求出水的质量，根据W=Pt求出加热30min水吸收的热量，不考虑热损失W=Q吸，根据Q吸=cm△t求出水升高的温度．
（3）根据题意求出转27圈消耗的电能，根据P=求出点加热器实际加热功率．
【详解】
（1）由图甲知，开关S接“1、2”时电路断路为关；“2、3”时两电阻串联，接“3、4”时只有R1接入电路，电源电压一定，由P＝可知，接“2、3”时电阻最大，为低档，接“3、4”时电阻最小，为高档；由图乙知，高档功率可得R1的阻值：R1＝＝121Ω；由题知，R2＝3R1，低档发热功率：P低＝＝100W；（2）由图乙知，工作30min时，其中高档10min，低档20min，所以加湿器在高档正常工作时消耗的电能：W＝W高＝P高t高＝400W×10×60s＝2.4×105J．高档加热时产生的热量全部被水吸收即W高耗＝Q水＝2.4J,解得14.（3）电能表表盘上的参数2700r/kw.由题意得电能表的转盘在5min内转了27圈消耗的电能Wkwh kw∙h, 此时电阻R１的实际加热功率P0.12kw120W.
20、（1）1×104N；（2）2.4×103kg/m3；（3）3200W；（4）4.8×104Pa．
【解析】
（1）根据图乙可知，A未露出水面所受的拉力 ；故A未露出水面时受到的浮力：；
（2）由得：；
因为A浸没在水中，所以A的体积：，
A的质量：，
故A的密度：；
（3）由得承担物重的绳子股数：，所以；
（4）依题意知，A的高度：，
A的横截面积：，
A对地面的压力，
A对地面的压强： ．
答：（1）1×104N；（2）2.4×103kg/m3；（3）3200W；（4）4.8×104Pa．
21、（1）30Ω 6V；（2）
【解析】
（1）由P=UI得，

因为滑片在a端，灯泡正常发光，所以，AB两端的电压U=U额=6V．
（2）因为灯L与滑动变阻器串联，所以，
R=RL+R1=30Ω+10Ω=40Ω
，
灯消耗的实际功率

答：（1）灯丝的电阻RL是30Ω，AB两端的电压U为6V；（2）灯消耗的实际功率是0.675W；

五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
解答：根据杠杆平衡的条件，F1L1＝F2L2，动力最小,即动力臂最长,阻力的方向已标出,所以动力的方向应该向下,连接支点O与A点,过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示．

点睛：根据杠杆平衡的条件，F1L1＝F2L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．
23、
【解析】
由平面镜成像规律可知物与像关于平面镜成轴对称，作S关于平面镜的对称点S′，又因为反射光线的反向延长线过像点，连接入射点和S′点，并延长画出反射光线，再根据当光从空气斜射入玻璃中时，折射角小于入射角。作出其折射光线，如下图所示。

六、实验探究题（本大题共3小题，共15分）
24、选取的定值电阻的阻值不同 三 没有控制电阻两端电压不变 见解析所示 等于
【解析】
（1）根据表格一中的数据利用描点连线法作出I-U图象，如下图所示：

实验中各小组所使用的定值电阻的阻值可能各不相同，所以，在相同的坐标纸上有些小组的图象却明显不同；
（2）探究“电流与电阻的关系”时，有控制变量法知道，需要控制电阻两端的电压不变，根据欧姆定律，由表二中的数据知道，第一次与第二次实验时，电阻两端的电压都是2V，而第三次不是，所以，第三次实验的数据存在错误；改正表二的错误后，分析数据我们得到的结论是：电压一定时，导体中的电流与其电阻成反比。
（3）设电源电压是U，第一次与第二次实验时电路中滑动变阻器接入电路的电阻分别是R滑1和R滑2，根据表格数据，由欧姆定律知道，U=I1（R1+R滑1），U=I2（R2+R滑2），所以，2 R滑1= R滑2；
由知道，第1次实验时，定值电阻消耗的功率是： ，滑动变阻器消耗的功率是：
第1次实验时，定值电阻消耗的功率是：，滑动变阻器消耗的功率是：
根据题意知道， a= ，b= ，又因为2 R滑1= R滑2，所以， ，即a=b。
25、物体排开液体的体积 丙、丁 丁、戊（或丙、戊） 4.4
【解析】
图甲、乙、丙中，物体浸在水中的体积不同，所受浮力不同．说明浮力的大小与物体排开液体的体积有关．
丙和丁中物体都浸没在水中，但在水中的深度不同，可以探究浮力大小与物体浸没在液体中的深度有无关系．
为了探究浮力大小与液体的密度有无关系，应控制排开液体的体积相同，选择液体密度不同的实验，故可选用丁和戊（或丙和戊）图的装置来进行操作．
比较甲和戊，可知物体在盐水中受到的浮力是F浮=G-F拉=5N-0.6N=4.4N．
26、BC 99 低于 不能
【解析】
分析：（1）液体沸腾时的温度叫沸点．并且液体的沸点受水面上方大气压强的影响，压强越大，沸点越高；压强越小，沸点越低．
（2）水沸腾的条件达到沸点、吸热热量．
解答：（1）沸腾时的温度叫沸点．从图中可以看出，水的沸点为99℃．BC段吸收热量，温度不变，故BC段表示水沸腾的过程；水在1标准大气压下的沸点为100℃，当水面上方大气压强低于1标准大气压时，水的沸点就会降低，即沸点低于100℃；
（2）在水沸腾过程中，若停止加热，水不能继续沸腾，说明水在沸腾过程中需要吸热．
故答案为BC；99；低于；不能．
【点睛】此题是观察水的沸腾实验，考查了水沸腾时的特点及沸点的概念，同时考查了沸点与气压之间的关系，是一道基础性题目．
