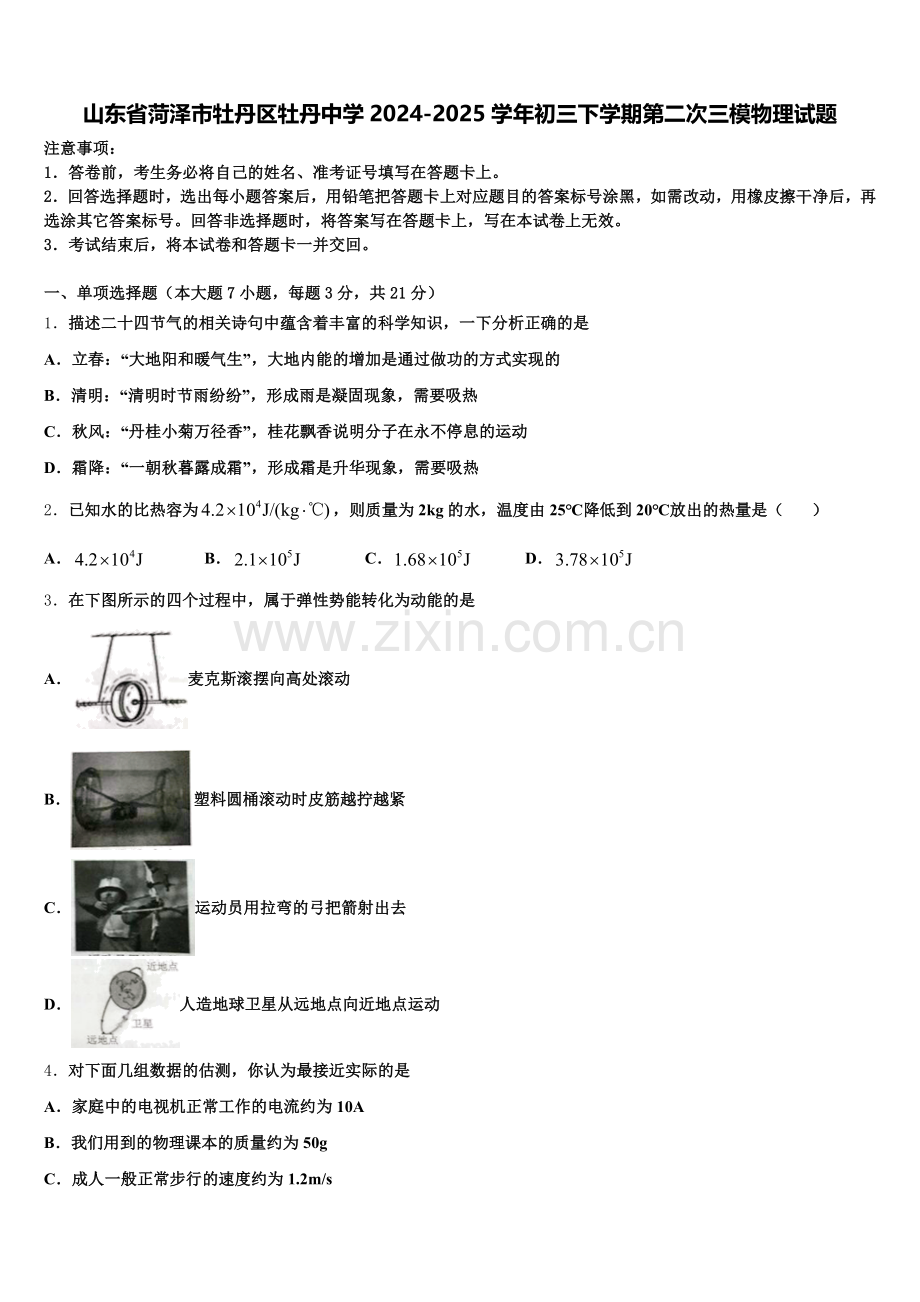

山东省菏泽市牡丹区牡丹中学2024-2025学年初三下学期第二次三模物理试题含解析.doc

山东省菏泽市牡丹区牡丹中学2024-2025学年初三下学期第二次三模物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．描述二十四节气的相关诗句中蕴含着丰富的科学知识，一下分析正确的是
A．立春：“大地阳和暖气生”，大地内能的增加是通过做功的方式实现的
B．清明：“清明时节雨纷纷”，形成雨是凝固现象，需要吸热
C．秋风：“丹桂小菊万径香”，桂花飘香说明分子在永不停息的运动
D．霜降：“一朝秋暮露成霜”，形成霜是升华现象，需要吸热
2．已知水的比热容为，则质量为2kg的水，温度由25℃降低到20℃放出的热量是（ ）
A． B． C． D．
3．在下图所示的四个过程中，属于弹性势能转化为动能的是
A．麦克斯滚摆向高处滚动
B．塑料圆桶滚动时皮筋越拧越紧
C．运动员用拉弯的弓把箭射出去
D．人造地球卫星从远地点向近地点运动
4．对下面几组数据的估测，你认为最接近实际的是
A．家庭中的电视机正常工作的电流约为10A
B．我们用到的物理课本的质量约为50g
C．成人一般正常步行的速度约为1.2m/s
D．让我们感觉比较舒适的室内温度约为15℃
5．电视机的各种色彩是由三种色光混合而成的，这三种色光是
A．绿白红 B．红黄蓝 C．红绿蓝 D．红黄绿
6．下列关于信息的传递和能量的利用说法正确的是
A．利用声波和电磁波传递信息时都需要介质
B．2018年12月27日中国北斗导航系统开始提供全球服务，北斗系统正式迈入全球时代．北斗导航是利用超声波传递信息的
C．煤、石油、天然气、太阳能等都是不可再生能源
D．核能是指原子核发生分裂或聚合时所释放的能量
7．广场舞是中国大妈非常喜欢的一种健身活动．但同时广场舞的音响却给周边住宅楼休息的居民造成了一定影响．为了使双方的利益都得到尊重，和谐相处，你认为采取下面哪种方法是有效、合理的（　　）
A．住宅楼的居民都戴一个防噪声的耳罩
B．禁止广场舞活动
C．跳舞的大妈都戴一个播放音乐的耳机
D．住宅楼内安装噪声监测装置
二、填空题（本大题7小题，共21分）
8．小王家的电能表上标有“220V 10A（20A）”字样，他家原有电器的总功率为4000W，最近又新买了一个额定功率为1100W的电热水器，电热水器的额定电流为______A，正常工作1分钟能产生______J的热量；将电热水器接入家庭电路，他家的所有用电器______（选填“能”或“不能”）同时使用．
9．如图所示是定值电阻R0和灯泡L的U-I图象，灯泡额定电压为8V．若将R0与灯L串联后接在6V的电源两端，灯泡的功率为_____W ；若将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，电路中的总电流为_____A；若把两个相同的灯L串联后接入9V电路，总功率为_____W．

10．改变内能有不同的方式，如图所示，是通过_____方式把试管里的水进行加热．．水沸腾后，水蒸气推动活塞迅速冲出管口，水蒸气的内能_____（填“增大”或“减小”），在活塞被推出的过程中，能量转化情况与内燃机_____冲程相同．试管口出现了白雾，这是_____（填物态变化名称）现象．

11．如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是_____的；若只闭合开关S2，电阻R1和R2是_____的。（均选填“串联”或“并联”）

12．木块在大小为10牛的水平拉力作用下，10秒内沿水平地面前进5米，则拉力做的功为___焦，功率为______瓦；若木块重30牛，在此过程中重力对木块做的功为_______焦。
13．将1kg温度为20℃的水加热至100℃，水需要吸收的热量是_____J．若用额定功率为1000W的电水壶来加热，共用去7min，则共消耗电能_____J，该电水壶的加热效率为_____%[水的比热容为4.2×103J/（kg•℃）]。
14．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框_____中，图中三孔插座的插孔______（选填“a”、“b”或“c”）应与零线相连．

三、作图题（共7分）
15．如图是小明家庭中，用电的简化电路，下列说法错误的是
​
A．a线是火线 B．灯泡、电视、台灯等是并联在电路中
C．线路中出现短路时漏电开关会自动跳闸 D．因为开关控制整个电路，断开后灯泡不会发光，台灯插头插上后也不会发光
16．人静止站在汽车上时，如果汽车突然启动向前，人容易向后倾倒。如图是一个简单的示意图，请在图中白点处画出汽车突然启动时，人受力情况的示意图。

17．如图所示，把笔放在手指尖上，调节支撑点，使其在手指尖上静止，请在图中画出笔受力示意图。

四、实验题（本大题共5小题，共20分）
18．小芳同学在探究“凸透镜成像规律“的实验中,从焦距为10cm和20cm的甲、乙两个凸透镜中，拿了一个安装到光具座上．

（1）实验装置正确安装并调节后，小芳同学进行实验，在光屏上找到了烛焰清晰的像．她选择的凸透镜的焦距为________cm，生活中的________ （选填“照相机”或“投影仪”）就是利用这一原理制成的．
（2）实验过程中，燃烧的蜡烛在不断缩短，导致光屏上的像向上移动，为了使烛焰的像能成在光屏中央，在不更换实验器材的情况下，她可以将光屏向_______ （选填“上”或“下”）调．
（3）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动了一小段距离后，要想在光屏上再次得到清晰的像，可在蜡烛与凸透镜之间放一个合适的 ______（选填“近视眼镜”或“远视眼镜”）．
（4）若将另一个凸透镜放到50cm刻度位置，蜡烛位置不变，移动光屏，找到了烛焰清晰的像，则像的特点为倒立、________的实像．
19．在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度静止释放，撞击同一木块．请回答下列问题：

（1）该实验的目的是研究_____（选填“铁球”或“木块”）的动能大小与的_____关系；
（2）通过观察_____可以判断铁球动能的大小，从而得出_____的结论；
（3）木块被撞击后将沿水平面做_____，它最终会停下，是由于_____的缘故；在此过程中，木块受到的摩擦阻力对木块做功的功率将_____（选填“变大”、“变小”或“不变”）．若水平面光滑，木块被撞后将_____．
20．小冬同学利用如图甲所示的装置做“观察水的沸腾“实验。

（1）查得1标准大气压下酒精的沸点是78℃，煤的沸点是180﹣310℃，完成本实验所用的温度计玻璃泡中的液体可能是_____（“酒精”成“煤油”）。
（2）小冬根据实验数据绘制了水沸腾时温度与时间关系的图象，如图乙所示，由图象可得水的沸点为_____℃：此时，实验环境的大气压_____（填“大于”、“小于”或“等于”）1个标准大气压。
（3）若原温度时间图象如图丙a所示，若其它条件不变，实验开始时，仅将水的质量增加，则水的温度与时间的关系图象应是图中的_____。
A．a B．b C．c D．d
21．小明为探究冰熔化和水沸腾时温度变化的特点，在实验室进行了探究实验，根据测量结果他画出了相关图像，如图甲、乙所示.
这两个实验都需要用到的测量仪器是温度计和_________.水沸腾时，温度计的示数如图丙所示，则水的沸点是_______℃，此时实验室的大气压________ (填“高于”“等于”或“低于”)1个标准大气压.
22．小明在探究“滑动摩擦力大小与哪些因素有关”的实验中，提出以下猜想：
猜想一：滑动摩擦力的大小与物体运动的速度有关；
猜想二：滑动摩擦力的大小与接触面所受的压力大小有关；
猜想三：滑动摩擦力的大小与接触面的粗糙程度有关；

小明通过如图所示的实验验证猜想，验证猜想二和猜想三的数据如下表：
次数
1
2
3
4
5
接触面
木板
木板
木板
棉布
毛巾
压力/N
1.0
1.5
2.0
1.0
1.0
弹簧测力计示数/N
0.4
0.6
0.8
0.5
0.6
回答下列问题：实验中，小明用弹簧测力计水平拉着木块在水平方向做匀速直线运动，其目的是使滑动摩擦力的大小__(填“大于”“小于”或“等于”)弹簧测力计的示数．为验证猜想一，小明用弹簧测力计水平拉着木块沿水平方向以不同的速度在木板上做匀速直线运动时，弹簧测力计示数相同，说明滑动摩擦力的大小与速度______．分析____次实验可验证猜想二，在接触面不变的条件下，滑动摩擦力的大小与接触面所受的压力大小___．分析1、4、5次实验，小明得出，在压力相同的条件下，接触面越粗糙，滑动摩擦力越大，老师提出小明的实验设计应加以改进，应控制在__________相同的条件下粗糙程度不同．
五、计算题（本大题共2小题，共13分）
23．有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三档，已知电热丝R1=55Ω，高档加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103J/kg•℃）．求：
将2kg水从20℃加热到75℃需要吸收多少热量；用高档将2kg水从20℃加热到75℃需要多少时间；只闭合S、S2时，电热水器的电功率是多少．
24．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。下图是某款养生壶及其铭牌上的信息，求：

型号
CH﹣M16
额定电压
220V
频 率
50Hz
额定功率
1210W
容 量
1.5L
（1）养生壶中1L的水从20℃升高到85℃需要吸收多少热量？
（2）正常工作时，养生壶加热效率为91%，将（1）中的水加热需要多长时间？
（3）用电高峰期，养生壶将1L的水从20℃加热到85℃，实际用时363s，则实际电压是多少。（设养生壶的电阻和加热效率不变）。
六、综合能力题（本大题共3小题，共18分）
25．阅读短文，回答问题：
力传感器
常见的一种力传感器由弹簧钢和应变片组成，其结构示意图如图甲所示．弹簧钢右端固定，在其上、下表面各贴一个相同的应变片．若在弹簧钢的自由端施加向下的作用力F，则弹簧钢发生弯曲，上应变片被拉伸，下应变片被压缩．

应变片采用半导体材料制成，其阻值与长度成正比．给上、下应变片提供相等且恒定不变的电流，上应变片两端电压为U1，下应变片两端电压为U2，传感器把这两个电压的差值U（U＝U1﹣U2）输出，用来反映力F的大小．半导体应变片的阻值随温度会发生变化，其变化情况如图乙所示．为消除温度变化对测量精度的影响，需分别给上、下应变片串联一只合适的电阻，进行温度补偿．串联合适的电阻后，测量结果不再受温度影响．当弹簧钢没有受到压力时，U＝_____．当弹簧钢受力向下弯曲时，U1_____，U2_____．（选填“变大”、“变小”或“不变”）．如果未进行温度补偿，自由端受到相同的力F作用，该传感器下应变片两端的电压U2冬天比夏天_____（选填“大”或“小”）．进行温度补偿时，应给下应变片串联的电阻，最合适的是图丙中的_____．
26．读短文，回答问题：
磁卡
磁卡是一种磁性记录介质卡片，它与读卡器配合使用．
如图是某磁卡读卡器，它有一个检测头，检测头是一个带有缝隙、绕有线圈的小型铁环、磁卡背面有一根条形的磁性带，通常称为磁条、磁条上有3个磁道、磁道1可记录数字和字母；磁道2和3所记录的字符只能是数字．每条磁道由一个个的磁化区组成，每个磁化区代表一个二进制数“1”或“0”，如图甲所示．
刷卡时，磁条通过读卡器的检测头，检测头的线圈中会产生变化的电压，如图乙所示的磁化区经过检测头的线圈时，会产生如图丙所示的电压，这样磁道上的“二进制码”就转换为电压波形，这个波形输入计算机后，就会读取相关信息．

磁卡存放时，若受外界磁场的影响，可能会导致磁卡无法正常使用． 磁卡读卡器读取信息时是将微弱的________信息转化为电信息． 磁条通过读卡器的检测头，检测头的线圈中产生的电流方向________（改变/不改变）． 下列关于磁卡说法正确的是_______
A．磁卡应放在有磁扣的包中
B．读取磁卡信息时磁卡应沿规定的方向刷卡
C．信用卡持卡人的身份证号码只能记录在磁道1上
D．多张磁卡放在一起时，应将磁卡的磁条互相接触图乙所示的磁化区二进制编码为________ 图丁所示的磁化区经过检测头的线圈时，四位同学画出线圈中产生电压随时间变化的图象，正确的是________

27．阅读下面短文，回答以下问题．
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触水式开关具有入水即亮的特性（液体感应），外形仿如真实冰块一般．感应发光冰块采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡．感应发光冰块的使用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置于干燥的地方以备下次使用．感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，可以起到降低饮料的温度．需要注意的是，请勿吞食感应发光冰块，避免放置于温度过高的饮品中．液体感应器是先进的触水式_____（选填“电源”、“用电器”、“开关”或“导线”）．冷冻后的感应发光冰块通过_____的方式改变饮料的内能，饮料的内能_____（选填“增大”或“减小”）．LED灯泡发光时，将电能主要转化为_____能．某位同学在研究LED灯的特点时，发现将一只LED灯接在电池两端没有亮，对调电池正负极后亮了，这说明了LED灯具有_____性．用布擦干后的感应发光冰块内部的电路处于_____状态．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．“大地阳和暖气生”，大地内能的增加是太阳通过热传递的方式实现的，故A错误；
B．“清明时节雨纷纷”，雨的形成是液化现象，同时是一个放热过程，故B错误；
C．物质的分子在不停的做无规则运动，桂花飘香是桂花分子运动的结果，说明分子在永不停息地做无规则运动．故C正确；
D．霜是高空中的水蒸气凝华形成的固态小冰晶，凝华放出热量，故D错误．
2、A
【解析】
根据比热容的定义，释放能量，，，，带入数据计算A对．
3、C
【解析】
A．麦克斯韦滚摆向高处滚动，其质量不变，速度变小，动能变小，同时高度变大，重力势能变大，所以是将动能转化为重力势能的过程，故A错误；
B．塑料圆筒滚动时，速度变小，即动能变小，同时皮筋越来越紧，弹性形变程度变大，即动能转化为弹性势能，故B错误；
C．运动员用拉弯的弓把箭射出去，即该过程中，弓的弹性势能变小，同时箭的动能变大，所以是将弹性势能转化为动能的过程，故C正确；
D．造地球卫星在远地点时动能最小，势能最大；在近地点动能最大，势能最小，故从远地点向近地点运动时，势能转化为动能，故D错误；
4、C
【解析】
A、电视机正常工作的电流约1A，故A错误；
B、物理课本的质量约为200g，故B错误；
C、成人一般正常步行1s的路程约为1.2m，速度为v==1.2m/s左右，故C正确；
D、感觉比较舒适的室内温度约为25℃，故D错误。
5、C
【解析】
“颜料三原色”与“色光三原色”是不同的，红、绿、蓝被称为光的三基色，红、黄、蓝被称为颜料的三原色；不同颜色的光都可以通过光的三基色来混合而成，电视荧光屏上丰富的色彩由红绿蓝三原色光混合而成的。故ABD错误，C正确。
6、D
【解析】
A、声音的传播需要介质，电磁波的传播不需要介质，故A错误；
B、北斗导航是利用电磁波传递信息的，故B错误；
C、在“煤、石油、天然气、太阳能”这些能源中，太阳能是可再生能源，煤、石油和天然气是不可再生能源，故C错误；
D、核能是指重核裂变或轻核发生聚变时释放出的能量，故D正确．
7、C
【解析】
控制噪声的三个途径是：一、在声源处减弱噪声——消声；二、在传播过程中减弱噪声——阻断噪声的传播；三、在接收处减弱噪声——吸声．由题意知，为了使双方的利益都得到尊重，和谐相处，下面方法最有效、合理的是选项C，故选C．

二、填空题（本大题7小题，共21分）
8、5 6.6×104 不能
【解析】
电热水器的额定电流为：I==5A，电热水器正常工作时1分钟产生的热量为：Q=W=Pt=1100W×60s=6.6×104J；电能表允许的最大功率：P大=UI大=220V×20A=4400W；当电热水器接入电路时，电路中的总功率P总′=4000W+1100W=5100W＞4400W，故当电热水器接入电路时，他家的所有用电器不能同时使用。
9、0.8 1.45 5.4
【解析】
串联电路电流处处相等,由图示图象可知,若将R0与灯L串联后接在6V的电源两端，电路电流为0.4A，灯泡两端电压为2V，则灯泡的功率：P＝UI＝2V×0.4A＝0.8W；并联电路电压相等,由图示图象可知,电阻与灯泡并联,当电路电压为两端电压为7V时,通过电阻R0的电流为0.7A,通过灯泡的电流为0.75A,此时电阻R0功率为：7V×0.7A＝4.9W,由此可知,若将R0与灯L并联接入电路并调节电源电压,当R0消耗的电功率为4.9W时，电路中的电流：I＝0.7A+0.75A＝1.45A；两相同灯泡串联接入9V电路，每个灯泡两端电压都是4.5V，由图示图象可知，灯泡电压为4.5V时通过灯泡的电流为0.6A，总功率：P＝UI＝9V×0.6A＝5.4W.
10、热传递 减小 做功 液化
【解析】
改变内能的方式有两种：一是做功，二是热传递．图中所示，是通过热传递方式把试管里的水进行加热；做功改变内能时，物体对外做功，内能减小温度降低；水沸腾后，水蒸气推动活塞迅速冲出管口，水蒸气的内能减小，在活塞被推出的过程中，能量转化情况与内燃机做功冲程相同；水沸腾后，水蒸气推动活塞做功，水蒸气的内能减小，温度降低，所以在塞子冲出时会看到水蒸气液化的白气．
11、并联 串联
【解析】
串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径。
【详解】
若同时闭合开关S1和S3、断开S2，则电流只有两条路径：正极→R1→S3→负极；正极→S1→R2→S3→负极，故R1、R2并联。
若只闭合开关S2，电流只有一条路径：正极→R1→S2→R2→负极，因此R1、R2串联。
12、50 5 0
【解析】
拉力做的功W=Fs=10N×5m=50J，功率为P===5W，物块在重力的方向上没有移动距离，重力做功为0。
13、3.36×105 4.2×105 80
【解析】
水吸收热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J；
电热水器消耗的电能：
W＝Pt＝1000W×7×60s＝4.2×105J；
电热水器的热效率：
η＝=×100%＝×100%＝80%。
14、B a
【解析】
开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在B处；三孔插座的正确接法：左零右火，中间接地线可知，a应与零线相连，c应与火线相连，b与地线相连．

三、作图题（共7分）
15、D
【解析】
A. 家庭电路中，控制灯泡的开关要先接火线，由图开关与a线相连，所以a线是火线，故A正确，不合题意B. 家庭电路中，各用电器间互不干扰可以单独工作，所以灯泡、电视、台灯等是并联在电路中的，故B正确，不合题意；C. 为了电路安全，线路中出现短路时漏电开关会自动跳闸，故C正确，不合题意；D. 由图开关只控制灯泡，开关断开后灯不发光，由于灯泡与插座并联，所以台灯插头插上后可以发光，故D错误，符合题意．
点睛：开关控制灯泡与灯泡串联，并接在火线上；灯泡与插座是并联的；当电流中电流过大时，漏电开关会自动断开；根据家庭电路的正确连接进行分析．
16、略
【解析】
人静止站在汽车上受到重力和支持力的作用，这两个力大小相等、方向相反、作用在同一直线上，是一对平衡力；当汽车突然启动时，人由于惯性将保持原来的运动状态，会产生向后滑动的趋势，因此受到向前的摩擦力。示意图如下：

17、
【解析】
图中所示笔静止时，手指尖与笔接触的位置即为重心，过重心作竖直向下的重力和竖直向上的支持力。如图所示：

四、实验题（本大题共5小题，共20分）
18、10 照相机 上 近视眼镜 放大
【解析】
（1）图中，u=30cm ,v=15cm像距小于物距，此时成倒立缩小的实像2f＞v＞f即2f＞15cm＞f得15cm＞f＞7.5cm、所以她选择的凸透镜的焦距为10cm，生活中的照相机就是利用这一原理制成的；
（2）实验过程中，燃烧的蜡烛在不断缩短，向下移动，导致光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏 ；
（3）如果保持蜡烛和凸透镜的位置不变，把光屏向右移动了一小段距离后，要想在光屏上再次得到清晰的像，根据凹透镜对光线有发散作用可知，则需在凸透镜和蜡烛之间放置适当的凹透镜；近视眼就是利用这种透镜矫正的；
（4）另一个凸透镜f2=20cm放到50cm刻度位置，蜡烛位置不变，物距满足2f2＞u=30cm＞f2条件，此时成倒立放大的实像
19、铁球 速度 木块被撞击后运动的距离 在质量一定时，速度越大，动能越大 减速运动 摩擦力 变小 做匀速直线运动
【解析】
（1）实验中研究的是影响铁球的动能大小的因素，让同一铁球沿斜面的不同高度由静止释放，撞击同一木块，这样控制了质量相同，而探究物体的动能与速度的关系；
（2）在同一平面上，木块通过的距离越大，说明木块获得的初速度越大，所以，通过木块被撞击后移动距离的大小可以间接判断物体动能的大小，由此得出的结论是：在质量一定时，速度越大，动能越大；
（3）木块被撞击后将沿水平面做减速运动，并最终会停下，是由于受到的摩擦力改变了木块的运动状态；在此过程中，木由于木块对水平面的压力不变、接触面的粗糙程度不变，所以，木块受到的摩擦力大小不变，但由于速度减小，由P=fv知道，木块受到的摩擦阻力对木块做功的功率将变小．若水平面光滑，木块则不受摩擦力，木块被撞后将做匀速直线运动．
20、煤油 98 小于 C
【解析】
（1）标准大气压下水的沸点是100℃，而酒精的沸点低于水的沸点，当水沸腾时，酒精早已沸腾，所以不能用酒精温度计；而煤油的沸点高于水的沸点，所以可以用煤油温度计测沸水的温度；
（2）由图象可知，水在沸腾过程温度保持98℃不变，则其沸点为98℃；水在1标准气压下的沸点为100℃，气压越低，沸点越低。所以此地大气压小于一个标准大气压；
（3）若其它条件不变，实验开始时，仅将水的质量增加，则只是水的加热时间变长，水的沸点不变，所以应是c图线，故选 C。
21、秒表 98 低于
【解析】
(1)由于晶体熔化和水沸腾这两个实验，都需要对冰和水进行加热，需要用温度计测量温度的变化，同时还需要用秒表来记录时间．(2)此时温度计的分度值是1℃，示数是98℃，小于100℃，根据气压和沸点的关系可知此实验室的大气小于标准大气压．
22、等于 无关 1、2、3 成正比 接触面材料
【解析】
（1）只有沿水平方向用弹簧测力计拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，滑动摩擦力的大小等于弹簧测力计的示数；（2）研究滑动摩擦力的大小与速度的关系，要控制压力和接触面的粗糙程度相同，只改变运动速度的大小，小明用弹簧测力计水平拉着木块沿水平方向以不同的速度在木板上做匀速直线运动时，弹簧测力计示数相同，说明滑动摩擦力的大小与速度无关；（3）分析 1、2、3次试验可验证滑动摩擦力的大小与接触面所受的压力大小有关，由表中数据可知，在接触面不变的条件下，滑动摩擦力的大小与接触面所受的压力大小有关；（4）分析1、4、5次试验，小明得出，在压力相同的条件下，接触面越粗糙，滑动摩擦力越大，老师提出小明的实验设计应加以改造，应控制压力和在物体的运动速度相同的条件下粗糙程度不同；

五、计算题（本大题共2小题，共13分）
23、（1）4.62×105J；（2）525s；（3）220W
【解析】
试题分析：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×2kg×（75℃﹣20℃）=4.62×105J；（2）由η=×100%可得，消耗的电能：W===5.775×105J，由P=可得，需要的加热时间：t′===525s；（3）由电路图可知，闭合S、S1、S2时，R1与R2并联，电路的总电阻最小，电路的总功率最大，热水器处于高档，此时电热丝R1的功率P1===880W，因电路的总功率等于各用电器功率之和，所以，电热丝R2的功率P2=P高﹣P1=1100W﹣880W=220W；只闭合S、S2时，电路为R2的简单电路，因并联电路中各支路独立工作、互不影响，所以，电热水器的电功率为220W．
【考点定位】电功与热量的综合计算
24、（1）2.73×105J；（2）248s；（3）182V。
【解析】
（1）由ρ＝得，水的质量m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，
水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（85℃﹣20℃）＝2.73×105J；
（2）由η＝可得，养生壶消耗的电能：
W＝＝＝3×105J，
由P＝可得，养生壶工作时间：
t＝＝≈248s；
（3）由P＝可得，养生壶正常工作时的电阻：
R＝＝＝40Ω；
在用电高峰时，养生壶仍然将1L水从20℃加热到85℃，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
根据W＝t可知，养生壶的实际电压：
U实＝=≈182V。

六、综合能力题（本大题共3小题，共18分）
25、0 变大 变小 小 A
【解析】
（1）根据串联电路电流的特点结合U=IR分析，以U1=U2，U=0的原因；
（2）外力F增大时，上面金属电阻丝被拉伸，下面金属电阻丝被压缩，电阻丝长度发生变化，可知电阻的变化；在电流相同时，根据U=IR分析，电压随电阻的变化．传感器输出的电压表示力F的大小，压力越大电子秤示数越大，也就是输出的电压越大，压力为零时，电压为零．
（3）冬天温度低，电阻受温度的影响比夏天小，所以电阻增加的小；
（4）半导体物理效应都和温度有关，为了消除温度影响，在要求高的场合都需要进行温度补偿．所以串联的电阻应该是随着温度的升高而增大的电阻．
【详解】
(1)由题意可知,金属梁的上、下表面的应变片完全相同,即两应变片的电阻相同,且两应变片串联在电路中,所以通过两应变片的电流相等,根据U=IR可知,上应变片引线间两端电压为U1和下应变片引线间两端电压为U2相等;即U1=U2,U=U1−U2=0；
(2)当金属梁受力向下弯曲时，上面金属电阻丝长度变大，电阻变大，下面金属电阻丝长度变短，电阻变小；
由欧姆定律可知,电压U=IR,电流一定时,电阻越大,导体,U1变大,U2变小．压力越小电子秤示数越小，也就是输出的电压越小，所以说传感器输出的电压U随外力F减小而减小．
(3)冬天比夏天电阻增加的小,所以该传感器下应变片两端的电压U2冬天比夏天小．
(4)原半导体电阻随温度升高而增大，所以应补偿电阻随温度升高而减小，A选项电阻随温度的升高而减小，故A正确；
26、磁 改变 B 1101 A
【解析】
(1)据“刷卡时，磁条通过读卡器的检测头，检测头的线圈中会产生变化的电压，如图乙所示的磁化区经过检测头的线圈时，会产生如图丙所示的电压，这样磁道上的“二进制码”就转换为电压波形，这个波形输入计算机后，就会读取相关信息”可知，此时产生了感应电流，所以是电磁感应现象，即将磁信号转换为电信号；(2)磁条通过读卡器的检测头，即如图丁所示，磁条的运动方向不变，但磁场方向是时刻改变的，所以产生的电流方向是改变的；(3)A、磁卡内部的分子电流的排布按一定的规律进行，故对外显现一定的磁性，携带一定的信息，但当磁卡靠近磁体时是由于受到磁场的作用力分子电流的排布发生改变，磁卡所带信息消失，故A错误；B. 产生感应电流的条件之一是做切割磁感线运动，故读取磁卡信息时磁卡应沿规定的方向刷卡，故B正确；C. 磁体可以储存信息；信用卡持卡人的身份等编码信息被记录在磁条上，磁道1可记录数字和字母；磁道2和3所记录的字符只能是数字，故信息可以记录在磁道2和3上，故C错误；D. 多张磁卡放在一起时，磁卡的磁条不能接触，以防止磁卡磁性消失的情况，故D错误．(4)当“1”区经过阅读器的检测头时，产生正向电压，当“0”区经过阅读器的检测头时，产生负向电压，故图乙所示的磁化区二进制编码为1101；(5)当“1”区经过阅读器的检测头时,产生正向电压,当“0”区经过阅读器的检测头时,产生负向电压,由此可知图4甲所示的磁化区(二进制编码为0110)经过检测头的线圈时，线圈中产生的电压随时间的变化关系是图乙中的A；
27、开关 热传递 减小 光 单向导电性 开路
【解析】
（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递方式改变饮料的内能，饮料的内能减小，温度降低；
（3）LED灯泡发光时，将电能主要转化为光能；
（4）LED灯也叫发光二极管，它具有单向导电性；
（5）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电路处于开路状态．
